索尼EX910随身听升级EX2000的想法

suerboss

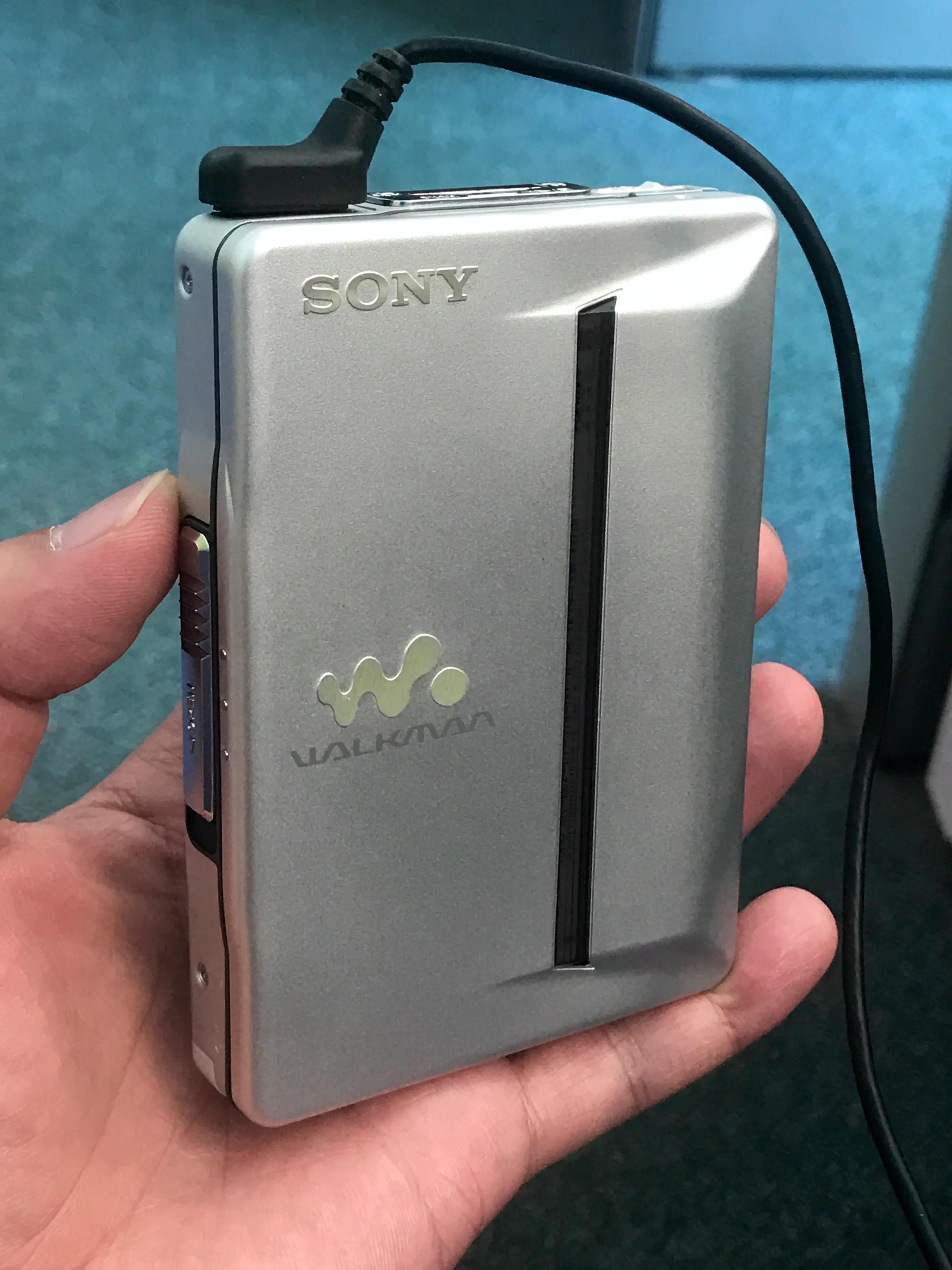

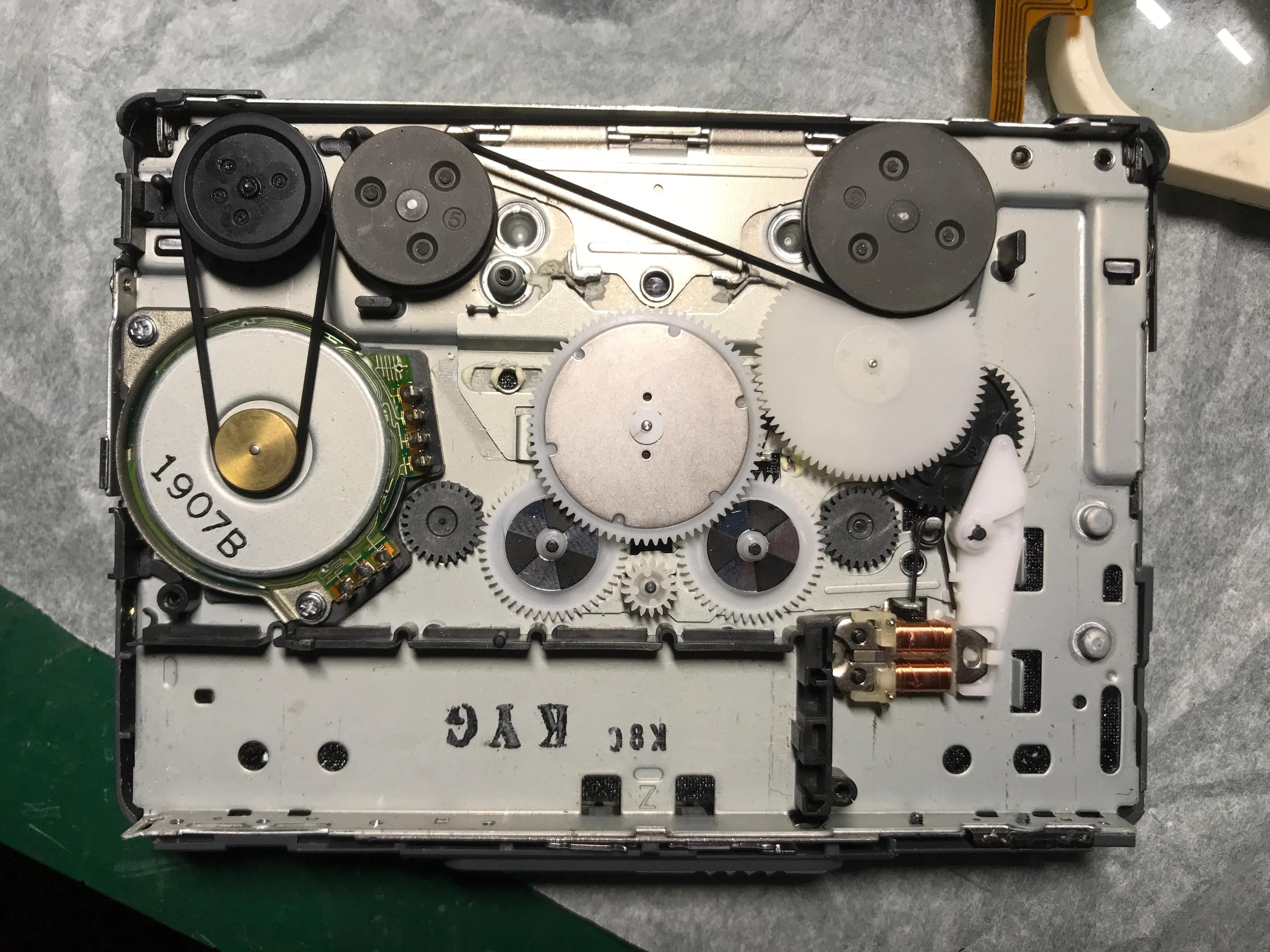

SONY WM-EX910磁带随身听和它的大哥EX2000都是2000年左右的高端机型。910是2000的减配版，它比2000少了一个环绕音效，磁带AB面识别，机芯主导轮是塑料的或者其他非金属材质而2000是铜的，仓门不能像2000一样自动弹出，其他并没有什么区别。我这台EX910是大学时代用奖学金买的，当时好像好像是1200元(我骄傲‬）。保留至今一切都很好，中间换过一次皮带还有就是线控有串键的毛病，不过这也是那个时期的通病，我也已经搞定。

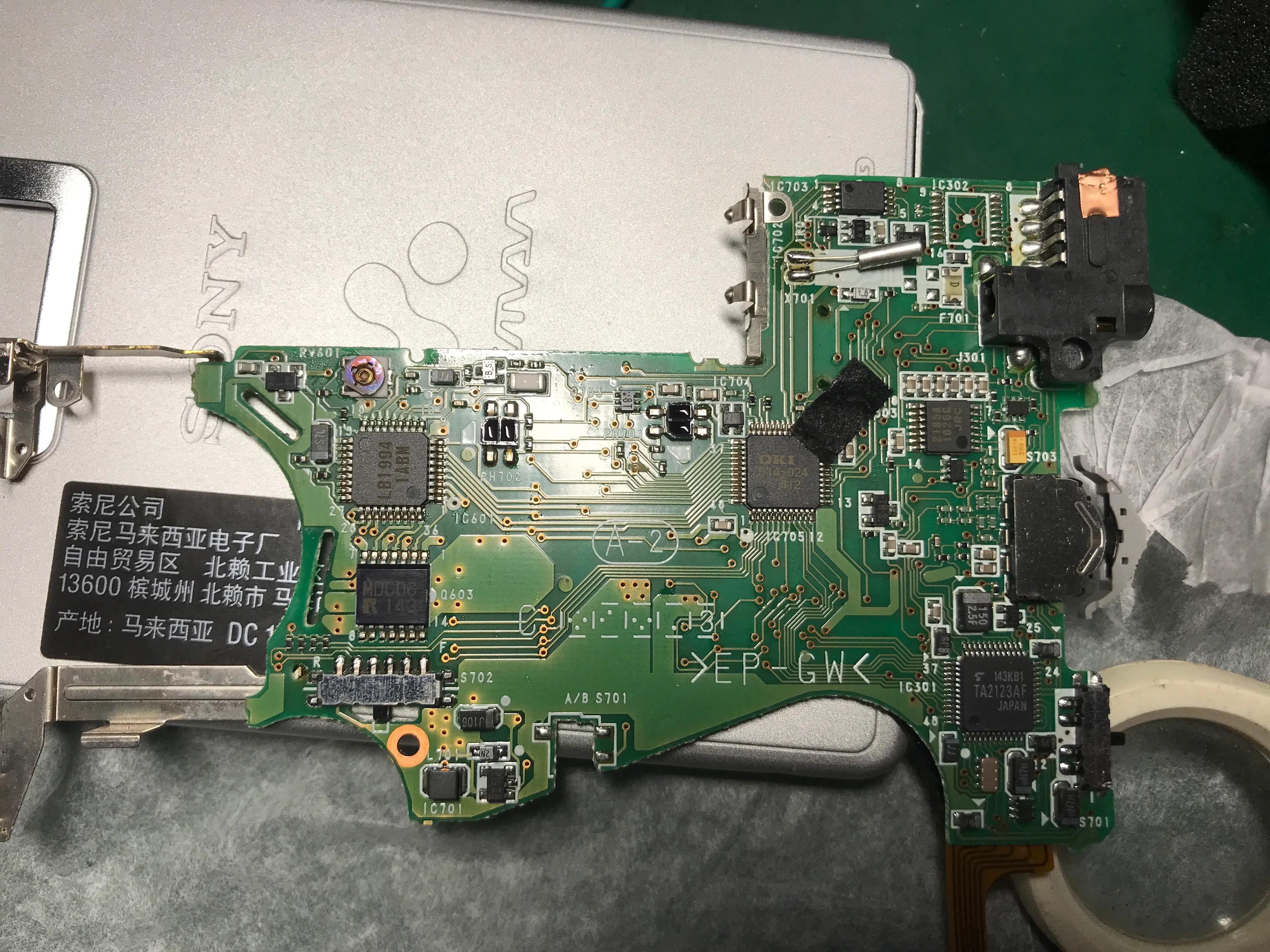

当时没有买到EX2000心里总是有些不甘，近来仔细分析两者的电路图，发现910的主板跟2000是一模一样的，所有的芯片型号和布局都一样，910只是减配了环绕声处理芯片和周边的附属开关电路，于是我有了将它升级改造成EX2000的想法，目前还只是想法，等备齐材料试验成功后我会写详细的步骤分享给大家。还有一点就是，910使用的线控是WMF而2000使用WME，我还不清楚WMF能否开启环绕声，这有待实际验证。

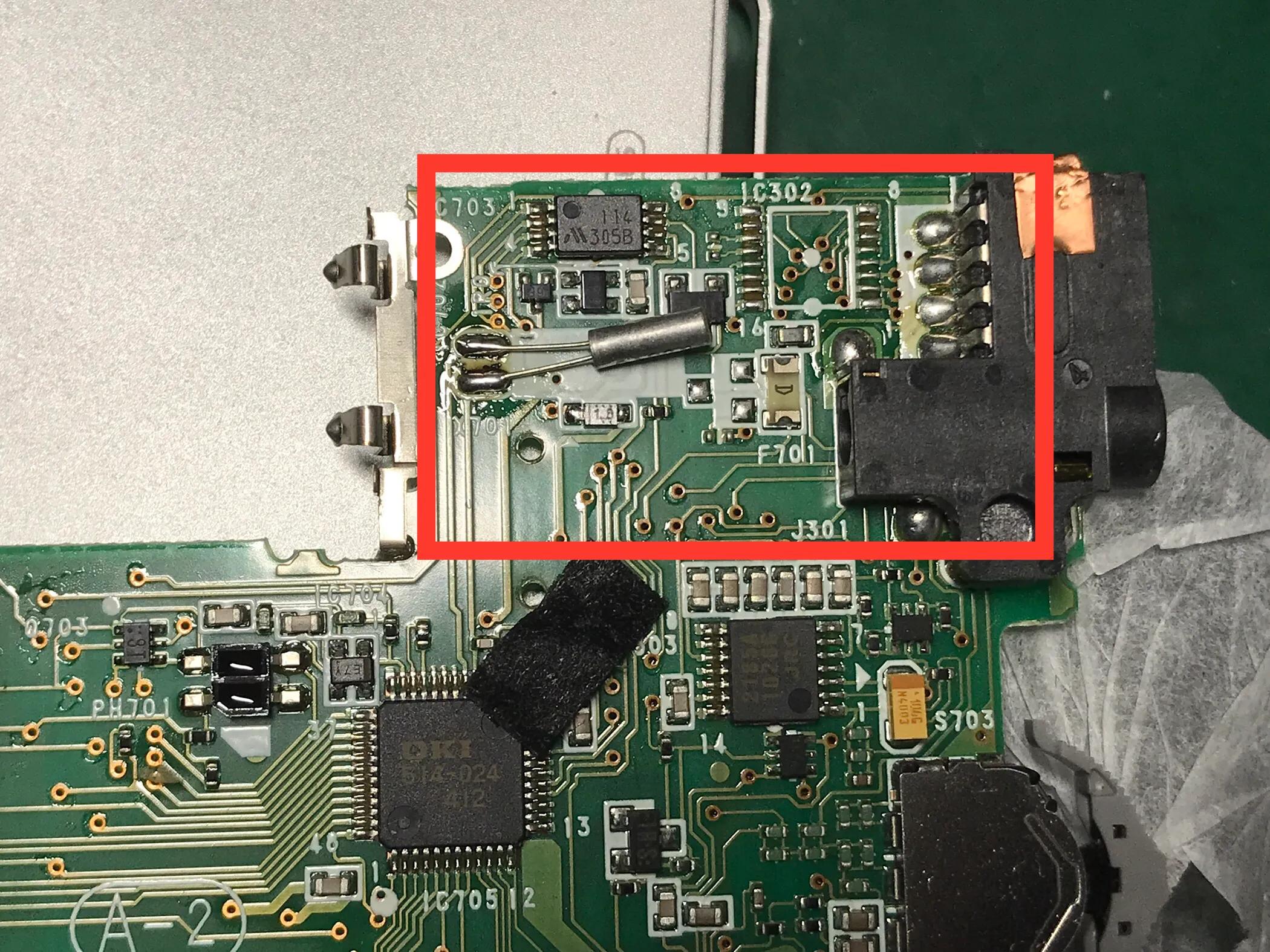

根据原理框图分析，缺失的主要元件有：NJM2190，它是日本JRC专为耳机低压设备开发的SRS 3D环绕声处理器环绕声处理芯片，位于杜比降噪芯片和耳放芯片之间。周边的几只开关管负责环绕声电路的电源通断和音频回路通断：XP4315 基极带阻的PNP NPN复合管； 2SB970 低压差的PNP开关管；HN1K02FU N沟道双MOSFET； XP1215 基极带阻的双NPN管；还有一些贴片电阻和钽电容贴片等等。接下来的工作就是采购收集这些元件，但愿还买得到吧。还有就是主板空间和元件都极其狭小，手工焊接是个挑战。

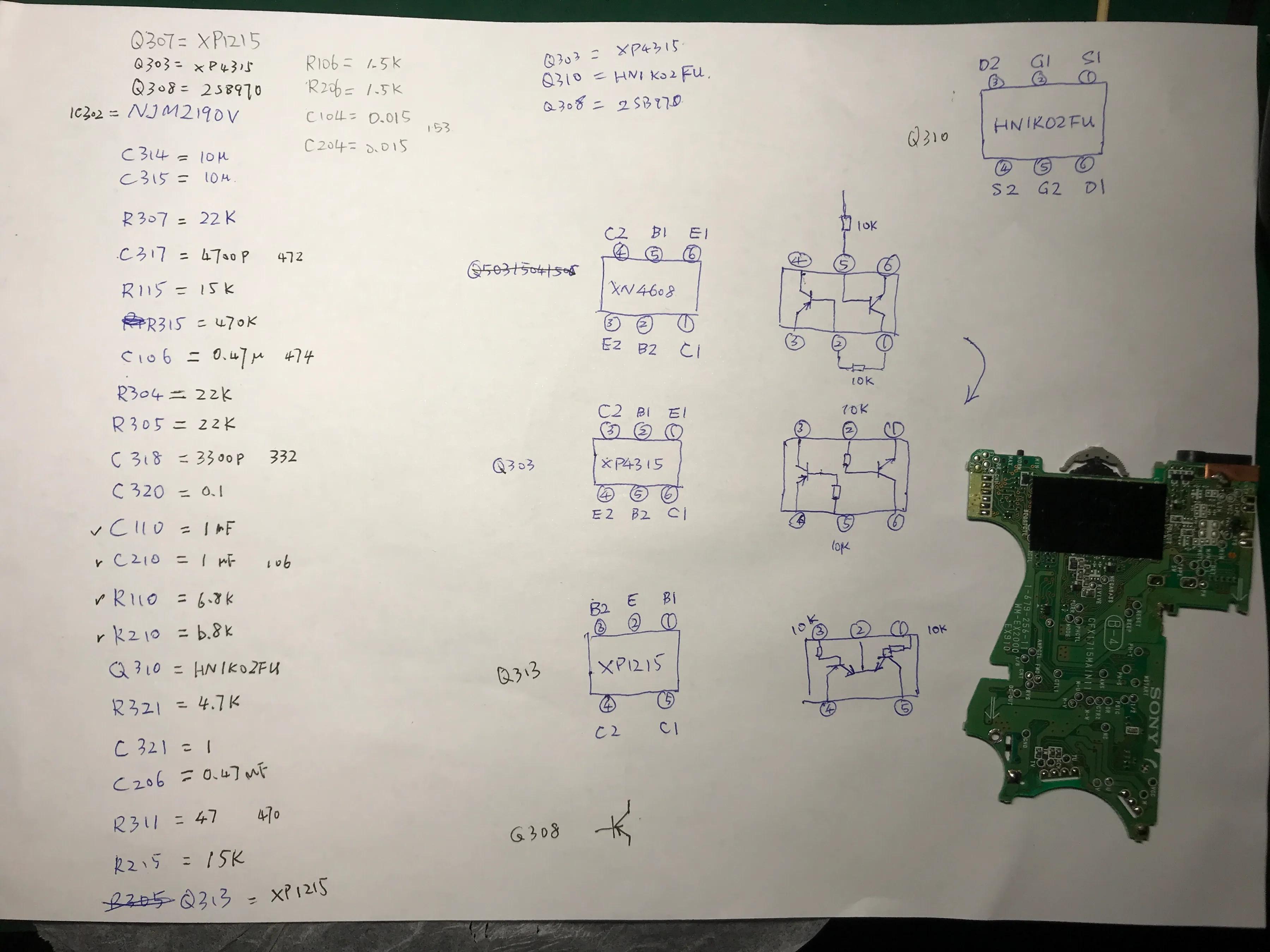

缺失零件列表

作者：刘jasonQ

huaianwang

交易区新帖推荐

AB面识别-微动开关。

爱情离合器

楼主厉害。
不过为什么不直接买个ex2000呢？

daxiaohai

楼主厉害。
不过为什么不直接买个ex2000呢？

秦皇岛小张

弄个2000的坏机器，把板子上对应测元件移植过来，试试可行否，好像成本更低。

秦皇岛小张

交易区新帖推荐

爱情离合器 发表于 2022-6-10 11:06
楼主厉害。
不过为什么不直接买个ex2000呢？

子非鱼焉知鱼之乐

黑鸟战士

这个牛逼大发了

黑鸟战士

这电路知识和动手能力让其他有910的人汗颜

bbe628

猛猛的喝可乐

要是把爱华PX590增加杜比降噪才算牛逼。

clshine

必须支持！！！

dazedase

但愿主控处理器里的程序还得是一样能兼容的才改的了，否则恐怕真要拆个EX2000的尸体机搬板，连主控处理器也得换过来，OKI那个。。。

yjjel

土得掉渣

910的线控应该不是WMF，，WMF23L是带收音配的线控，，单放机配WME23L或WME23RL

渔山之上

这个太厉害了！不过我觉得换个铜飞轮就够了！
