REVEL 锐威W893-杜比全景声3D/4K私人影院案例赏析

北昌音响

这间9.2.4声道3D/4K杜比全景声影院的音频视频及声学，均由中航云智能影院锦州分公司美国THX认证工程师赵珂伦主导设计，我们想在现有的空间条件下，严格按照美国THX与ISF家庭影院品质规范的最严格要求，打造一间具有标杆性的私家影院案例典范，使最终的观影体验，达到好莱坞导演审片室级别，观影者借助最新的影音技术全身心沉浸在电影的梦境之中。

视听室空间信息：

9.7米*4.56米*2.56米

原始房间为只有结构柱的大开间设计，可利用的屏幕位置两根柱子间距4.5米，而观影的轴向方向约每3.3米一个结构柱，考虑到安排前后两排座椅，本想在7.5米左右的位置进行砌墙隔断，得到一个4.6*7.5*2.56的，接近优质比例的一个独立影院空间，但在接触瓦工师傅后得知，根据建筑安全规范，是不允许在两个立柱中间进行砌墙的，会造成承重薄弱！因此必须按照建筑规范施工，不能留有安全隐患，只能在第3只结构住位置进行后墙面砌筑，最终得到一个9.7*4.56*2.56的独立空间，观影的轴向方向稍显过长了一些，因此在后期的侧环绕喇叭排布上，每单侧方向上使用了前后两只侧环绕，作一个小型阵列，达到与后置环绕的完美衔接，在后面的系统组建将有介绍。

根据国外1：1.4：1.9

清华大学声学研究所1：1.5：2.1

此房间应为6.17*4.56*3.25（如果宽度4.56米不变的情况下）

根据THX要求，高音的高度在1.4米

180寸杜比全景声演出画面屏摄

音响设备：

马兰士 SR7009  11.2声道数字音频处理器（内置9声道功放，可前级输出）

马兰士 SR7009支持7.2.4声道的杜比全景声解码，并支持日后的Auro 3D沉浸声的解码固件升级

马兰士7055  多声道纯后级

美国哈曼旗下的REVEL喇叭，被认为是世界上最好的扬声器品牌之一

前方左右主声道：美国REVEL W893  嵌墙式三分频1寸高音3.5寸中音  9寸低音

前方中置声道： 美国REVEL W893  嵌墙式三分频1寸高音3.5寸中音   9寸低音

侧面左右环绕声道：美国REVEL W583   嵌墙式二分频1寸高音8寸低音

后置环绕声道：   美国REVEL W583  嵌墙式二分频1寸高音8寸低音

全景声天空声道：  美国REVEL W563  嵌墙式二分频1寸高音6.5寸低音

娱乐设备：

影美极专业私家影院电动沙发

智能设备：

美国CRESTRON 快思聪   AV2智能中控主机

美国CRESTRON 快思聪   DIN-1DIM4   4路可调光灯光模块

美国CRESTRON 快思聪   DIN-8SW8    8路高压继电器模块

IPAD AIR 平板电脑用于中控触摸无线摇控器

其它设备：

独立专线供电设计：从入户的总空开处，作了一根10平方的独立专线并可靠地线，接入系统的机柜，机柜处又分为灯光系统，独立超低音，后级功放，前级解码器与高清信号源部分的多组独立空开，为系统供电。

XTZ 专业版房间声学分析仪

美国SCP 14-2 OFC-HD-WT 高级音箱线材

专业级服务器机柜

三种不同直径的光导纤维梦幻星空顶

A级防火的2D及3D扩散体

定制级重型投影机吊装架（吊挂VW300ES重量级机器）

美国魔声Z2B 主音箱线材

丹麦高度风顶级同轴信号线

美国CMC 0600-WF CNC工艺镀金带锁紧喇叭接头

美国CMC 0658-GF     镀金喇叭接头

美国蛇王美标高可靠度电源墙插

德国雅宝 HD-5000SP HDMI 线

智能新风系统，综合除尘系统

影院构建过程，声学和光学处理及特别设计

原始大空间为梁柱结构，参考杜比实验室，欧洲广播联盟及清华大学声学研究所给出的小型视吸室房间最佳比例数据，结合目前已有空间的可行性改造，综合分析，计算，进行原始结构改造，进行砖墙砌筑，最终得到一个9.7*4.56*2.56的净空间。

高钢基础结构完成后，进行布线设计及声学结构布局，严格按照THX的标准，进行房间内部的吸声与扩散体位置安放，精确计算前方主音箱的两侧墙及天花板与地面的第一反射点，以前方第一反射点为基准，第一反射点至前方三声道主音箱部分进行强吸音处理，吸音使用多种专业认证的复合材料组合吸声，避免单一材料的使用造成对某一单一频率的过多吸收，达到频段衰减均衡，最大限度杜绝主声道的二次及多次后射声对混响时间的影响，提高直达声的清晰度。

以前方两侧墙第一反射点为基准，至房间后方，进行间隔交替的吸音与扩散体的安放，同时要考虑侧环绕音箱的位置，侧环绕音箱附近使用扩散体，以消减点声源效应，达到侧环绕音箱与后环绕音箱之间声场的有效衔接，得到强烈的声音包围感。

我们使用600*600mm的木质多阶扩散体及扩散尖劈，同时高度方向与使用330*330的2D及3D黑色专用ABS扩散体，并且达到A级防火指标。

房间侧面与后面的声学部分，以及房间四个角范，在交错的方向上，1.2米以下，安装有低频弹性吸收体，以吸收低频驻波，以动能形式抵消让低频拖沓的残余能量及震颤回声。

天花平前三份之一为天花位置的第一声音反射点，使用吸音处理，中间部分为影音沙发前上方，使用梦幻光纤星空顶，我们没有使用模块化的，而是自已设计制作，选用三种不同直径的光纤丝，模拟天空中真实看到的星星的大小远近，并使其密度不同，效果非常棒。房间后部为第二排座椅观影区，使用330*330的ABS扩散体，2D与3D形式的交错吊顶，加强环绕声区域的声场扩散包围感。

地面部分使用黑色带有亮丝线的地毯，与头顶上方的星空相呼应，极具梦幻浪漫效果。



幕为珍珠涂层顶级透声屏幕，与1500流明的机器配合使用，基本等同于2700流明机器投影1.0增益的标准屏幕亮度，完全可以打出阳光感的高光画面，而且这款高级屏幕的1.8增益珍珠涂层喷涂工艺非常均匀，完全看不到太阳热斑效应，幕面平整，为达到十分良好的透声性，使用高级的特殊幕料，对声音的最小衰减频率只有0.6dB，均衡的可视角度已经超过房间相对宽度。

音频解码器使用马兰士的7009，当时可以选够到的最好的合并式功放，内置9声道，并支持11.2声道的解码，外加独立的马兰士7055  多声道纯后级。

9.2.4声道的三维杜比全景声全部使用同系列的美国哈曼旗下的REVEL喇叭，REVEL喇叭，被认为是世界上最好的扬声器品牌之一，声音平衡感非常好，而且同系列的喇叭，使用同样的设计体系，同样的振膜材料，同样的高音单体，音色完全一致，整个声场的音色一脉相承，音场合为一个整体，完美。

前方左右主声道：美国REVEL W893  嵌墙式三分频1寸高音3.5寸中音 9寸低音

前方中置声道： 美国REVEL W893  嵌墙式三分频1寸高音3.5寸中音 9寸低音

侧面左右环绕声道：美国REVEL W583  嵌墙式二分频1寸高音8寸低音

后置环绕声道：  美国REVEL W583  嵌墙式二分频1寸高音8寸低音

全景声天空声道： 美国REVEL W563  嵌墙式二分频1寸高音6.5寸低音

每只音箱都有高频的增益档位调节，以适应不同的安装方式，超低音选用两颗美国雷鸣顶级的FV15HP  15寸主动伺服大炮，经声学仪器侧量，放在房间座位对称两侧时，与主声道协同工作呈现最大的声压。

专业的器材机柜放在影院空间隔壁的独立器材室内，通过智能中控远程操作，完全杜绝机器工作时的噪声与指示灯干扰听沉与视线，在观影时，看到的只有充满视野的超大画面与全景声包围感，全身心沉浸其中。



整体风格与效果

做好结构建筑声学处理后，我们希望能完全的杜绝潜表面反射造成对画面对比度的损失，因此我们大胆地将房间环境定为全黑色！！！使用进口黑色的透声布对声学结构进行模块化的覆盖，配以接近黑色的深灰色作为视觉上的间隔，并且每一块透声布都可以随时打开，使用钕磁磁体，进行吸附连接，以便进行声学混响时间，加减声学材料的调整。使用XTZ专业版房间声学分析仪，调整所有声道相对于观影区座椅位置的相位，声压测量，并且测量出房间响应曲线，得出房间的简正模式，仔细调整前级解码器和超低音的EQ。最后调整声学材料的吸音量，将混响时间调整至0.26秒左右。

花絮

经过几天数十次的整体调校，器材达到了各自最佳的稳定状态，并且系统的几十个分支部分协调的很好，投影机调置伽马，黑色的房间内饰对画面来说是最美的色彩，完全发挥出了投影机每一份的潜力，色彩厚重又完全自然，现代成像器件超高对比度的优势尽显，在暗场景时，暗部细节层次丰富，纹理质感突出，高光场景时耀眼的阳光感让人感受阵阵的温暖！9.2.4的全景声使上下左右前后声场完全融为一体，动态凌厉迅猛，每每都仿佛进入真正的电影情节，沉浸其中，不能自拔~~

还有当地有名的微电影团队，前去这个影院进行取景拍摄。整个设计完全达到了我们的设计初衷，按照THX及ISF的标准，打造一间具有标杆性的私家影院案例典范，使最终的观影体验，达到好莱坞导演审片室级别，观影者借助最新的影音技术全身心沉浸在电影的梦境之中。

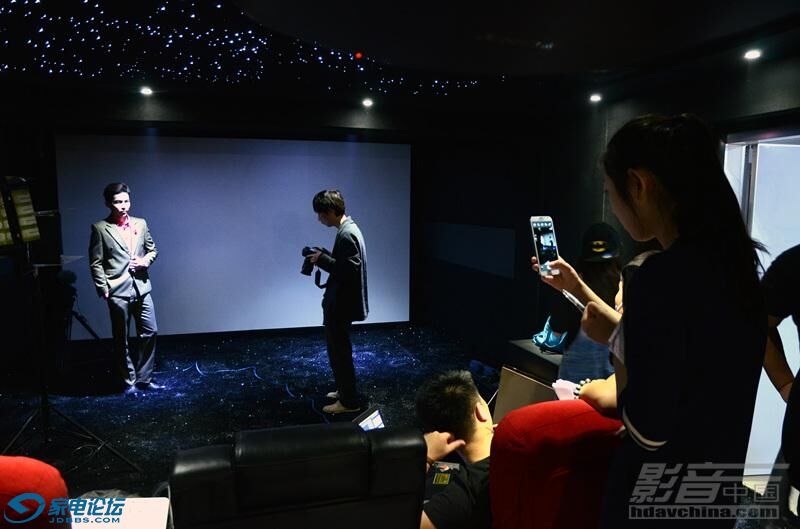

微电影团队来拍摄取景
