分享一下小白维修索尼SONY D-777光头不读问题

kelly111567

首先我是一个彻彻底底的维修小白，不懂任何电路维修，也不会看那些复杂的电路图，也没有并且也不会用什么示波器之类的。最多的动手能力也就磁带机换个皮带都是我的最大能力了。

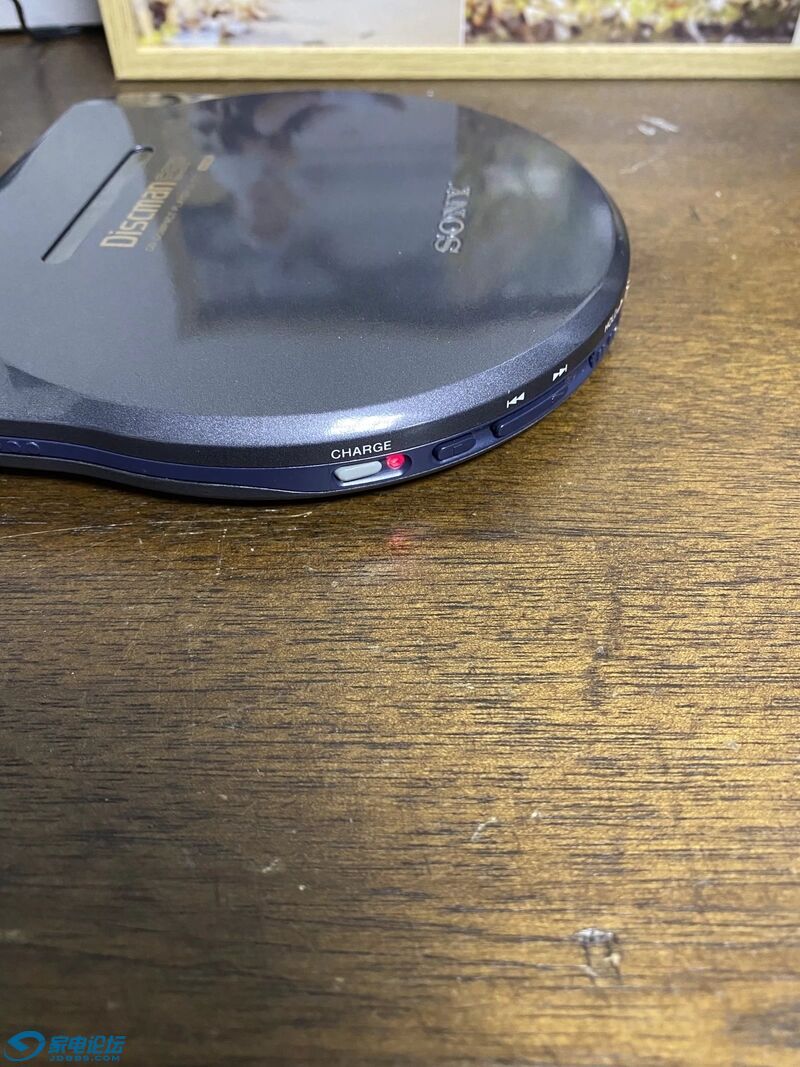

之前手里有一个成色堪称极品的D-777。淘到手里有超过一年以上了。也找论坛里认识的朋友帮忙换过秒读的光头。但是还是不能读碟。。。现在的状态就是机器通电碟片转几圈就停了，以我一个外行的眼光来说。大概率就是光头挂了。。。但是已经换过光头了。依然不读就不得不考量是不是主板其他故障了。如果是那样的话基本就狒狒了。。因为一般人没有专业工具和专业维修经验的话基本就相当于放弃了。。。。。。

好在在之前论坛里看见了一个帖子；https://www.jdbbs.com/thread-8627699-1-1.html  主要是该贴2楼的大神分享的经验。。

只不过这个帖子之前好像也有好几个类似的维修经验分享，暂时我只找到这个属于最近的了。。。。。尽管之前也看见好几次了。但是对于任何没有维修经验的小白来说确实还是觉得无从下手。。。

在这期间也在一些随身听群里发起提问，比如机器用的什么光头。和什么机器通用之类的。。好多大神也说即便换了光头也需要调节“RV502”等3个电位器。。还有的说外行别随便调节，容易越调越坏。吓得我一直也没动手。。。。。。。直到。。。。。。。。。。。
                 直到最近沈阳疫情原因。。。封停在家已经10多天了。。。基本是吃了睡。睡了吃。。。下楼也就是做核酸检测。。。。于是在晚上下定决心--------修机。。。
之所以敢修机，就是因为本就已经是坏的了。还能坏到哪里去？于是准备开干。。。。这里提及一下：之前论坛认识的朋友替我换光头的时候替我买到了一个光头配件机（索尼的D-E445, 其实只要是D-E400系列光头都是一样通用的），所以我是有光头可以更换的。。。  下面我没拍照。全靠码字。见谅。。。没想过能修好。。。

首先拆机D-777 、机器很好拆。背面6颗螺丝。然后轻轻掰开底壳，，取出内置主板与光头组件（有数据线连接，注意别弄坏了排线），然后把主板与光头组件平铺在桌面上，拧开电机齿轮上面白色上盖的两颗螺丝，然后轻轻翘起白色上盖，取出传动螺丝（长条形光头移动那个，前部有一个齿轮在上面），这时候会连同光头组件一并取下，轻轻取下连接在光头上面的排线即可（此过程无需取下排线的另外一端，就是连接主板部分的排线）这时候D-777的光头也就完全拆下来了。这时候拧下传动螺丝即可。。该光头型号是“DAX-01”；

接下来拆解D-E445光头。机器也是很好拆。螺丝全在底部，只有4颗螺丝。然后就可以翘起底壳。。。取出主板与光头组件。按照上面拆解光头的部分进行即可。。取下来的光头型号为：DAX-11（这里说一下。这个D-E445是一个秒读秒切的机器。状态很好。咸鱼基本百元以内可以搞定），


然后把DAX-11直接安装在D-777上。首先插上排线。然后把传动螺丝拧进光头组件里。接下来安装传动螺丝进入电机部分。然后把上盖扣回并拧紧螺丝。。。


这时候无需装回机壳内测试，平铺在桌面即可。首先接通外接电源4.5V。然后插上耳机。一个手按住（一直按着别松手，松手就相当于开盖不通电了）平时上盖压住的那个按钮。另一个手按动播放键。。这时候机器就通电开始读碟了。不过没有发出声音。不过碟片貌似好像还是一直在旋转中。。。。。这时候找一个一字螺丝刀拧动“RV502”我也没记开始在什么位置。直接就向左逆时针选择了一下。没想到几秒钟之后耳机里就发出声音了。读碟了。。这么神奇吗？我有尝试螺丝刀顺时针旋转一下又不读了。我又转回去又可以读了。。。。这里要注意一下。旋转的过程中是没有声音发出来的。。。需旋转到位停止几秒后才能发出声音，切记。。也就是说你 调节一下就停下来听一下试验一下。然后再旋转。。。我这个运气好。。一次就成功了。。另外两个电位器都没去触碰就读碟了。。。。。。。。没想到这么简单。然后进行装机。。发现读碟切歌好像都正常。。。由于时间较短。需要进行进一步测试。。。。但是初步测试也发现了一个问题。就是我开启底部的ESP开关的时候读碟有卡顿现象。。但是我关闭该功能好像就正常了。。。不知道是否需要继续调节电位器。。。。。但是实在不想瞎调节了。万一调完了不出声就得不偿失了。。。。先观察观察再说。。。。


以上就是我的分享。。。。挺高兴的。一个外行小白能弄到这个程度也挺欣慰了。。。。也谢谢那些分享的大神们。经验还是有用的。。。。
为了不违规出一个卡西欧小电视。。价格600包邮（疫情后发货）

ato

交易区新帖推荐

不错不错，恭喜一下。 折腾到凌晨2点？

51VIP

疫情成就一个修机大师 恭喜凯莉

bbe628

天赋异禀

zy0778

跟lz一样的只能拆装...2套777都自杀了....不过备用光头机有好几台..

XP7

交易区新帖推荐

我的777能读碟，就是声音不对，是那种手工作坊东拼西凑攒起来的机子的音质

99546988

这个方法是正确的，调节的电位器旁边标有，foucs，调节后，光头镜片会上下移动，才能准确的对准碟片。
平时机器不用的话，倒过来或者侧过来放置，也是这个道理

黑鸟战士

动手能力值得表扬。

kelly111567

feiyoun

无示波器的状态下如何调节CD机
CD光头更换后还是要调整的。主板上一般有4个电位器（有的在机芯小板上）。标识TB（寻迹平衡），TG（寻迹增益），FB（聚焦平衡），FG（聚焦增益）。在无手册和示波器的情况下，一般FG/TG因设计冗余量大，无需调整。先把FG，TG置于中间位置，再调节FB和TG，使它能读出碟来，调法听耳朵和光盘转动声，如果一开读就有很大的电流声或显示没碟的话，调FB，如果能够光盘持续转动，光头卡卡声的寻迹或光盘转的很快面没有光头的声音的话，调TB，直到能顺利读碟；读的了碟的话，通过微调FB把噪声调小。如果刻录可以，其它不行（有卡卡声，或光盘狂转）的说，通过微调TB，使各种碟片都能读出。读碟如果读版跳音和卡的话，一般也是调TB；如果调TB不能很完美的解决各种盘片跳音或卡碟的话，再略调TG，再微调TB，到达满意状态。调整之前最好在电位器上做好标记，以便调乱之后复原。我用以上方法，调好了数台被调乱，认为要更换光头的机器。读碟都是秒。当然调整前测试下光头电流也是必要的，防止做无用功。
再说下SONY光头的电流。他家的光头很有意思，出厂标定的光头电流直接打印在光头上。我前两天在闲鱼收的一台不读碟的AIWA XP-77。下图是原厂手册上关于该机用的KSS-333A，最后一排就是光头标定的电流36.0MA。

在网上搜索了n次，百度出大量的广告，有用的信息没几条，关于这个机型的更没有。只能参考索尼的相关资料，找到几个关键词
TRACKING GAIN (TG)             寻迹增益
TRACKING BALANCE (TB)     寻迹平衡
FOCUS GAIN (FG)                  聚焦增益
FOCUS BIAS (FB)                  聚焦偏移
其中TB是本案例的关键，调节TB可使光头偏向外或偏向里移动，不同类型的碟片其音轨的起始位置可能会有差异。
开始拆机


把光头总成拆下来看看，有减震弹簧，难怪用手指敲都可以正常播放，这可是不带电子防震的。


红圈处是调光头功率的电位器，这个不能随便动，会影响光头寿命的！


要调节的是这个电位器，旁边印着TB

调之前记下原阻值，由于初始状态是逆时针快扭到头的样子，所以就顺时针开始调节。
先放上一张勉强可以读的碟片，顺时针调节电位器，使电位器触点移动1mm左右，开始播放，看看是否正常，如果还是勉强，就继续调电位器；如果顺利，就按住快进键不放，如果快进异常，播放时间就会卡住，这时只能切断电源，继续调电位器，再试。当快进正常，不死机，说明CD机可以完美的认这个牌子的刻录碟了，然后换另一个牌子的碟，继续以上过程！
在调试中所用的碟片最好是新碟，这样可以排除其他干扰因素。
另外，在调试中发现，顺时针调节TB，光头是偏向里移动，索尼的机型好像是相反的。

这个调试方法只能适用较早的机型，后期的使用自动伺服系统后取消了这几个电位器，没得调了！
这是sl-s330，没有这几个电位器了


CD机挑碟，很多人都认为是光头老化，实际上好光头是挺耐用的，如果有这几个电位器，就不要轻易去调节光头功率。对于没有动过的机器，首选是调TB，可以先倾斜机身（顺着光头导轨的方向），光头由于自身的重量会偏向里或偏向外，这时读碟如果有好转，就可以判断是顺时针还是逆时针调节TB了。

feiyoun

顺带说一句，调试前用记号笔一定标定好电位器原始位置，切记！切记！切记！

feiyoun

https://www.toutiao.com/article/7019198416324411935/
示波器调试D-777

icechan

先不要高兴的太早，放几天又会暴尸，建议赶紧出掉。

密码忘了我日

你是不知道777电池仓底下的线路有多细，电池仓一点漏液到主板就会腐蚀飞线都不好飞

feiyoun

把CD机放水平，然后主要调节RV502，跟踪平衡旋钮
