来点故事~OSD打造11.2家庭影院

体验中心

新冠疫情打乱了生活节奏，居家想要打开不一样的精彩生活，是时候做出改变了。

美国OSD Audio 是专业的定制安装音箱的制造商，每一款产品，在饱满细腻音质的展现、箱体结构与空间的适应、嵌入安装与隐藏的便利性各方面做到了极佳的综合。其广泛的产品线涉及定制住宅和商业安装的各个方面。

BLACK by Optimal Speaker Design是OSD高端音箱系列，不仅外观看起来美观，安装相当简单,性能表现一流。

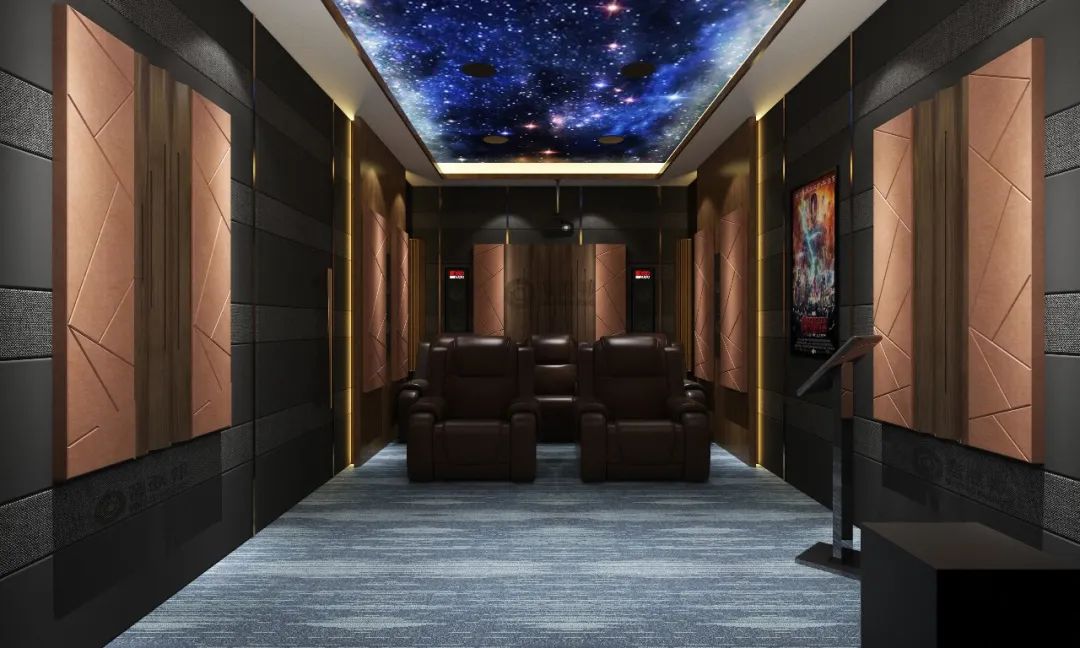

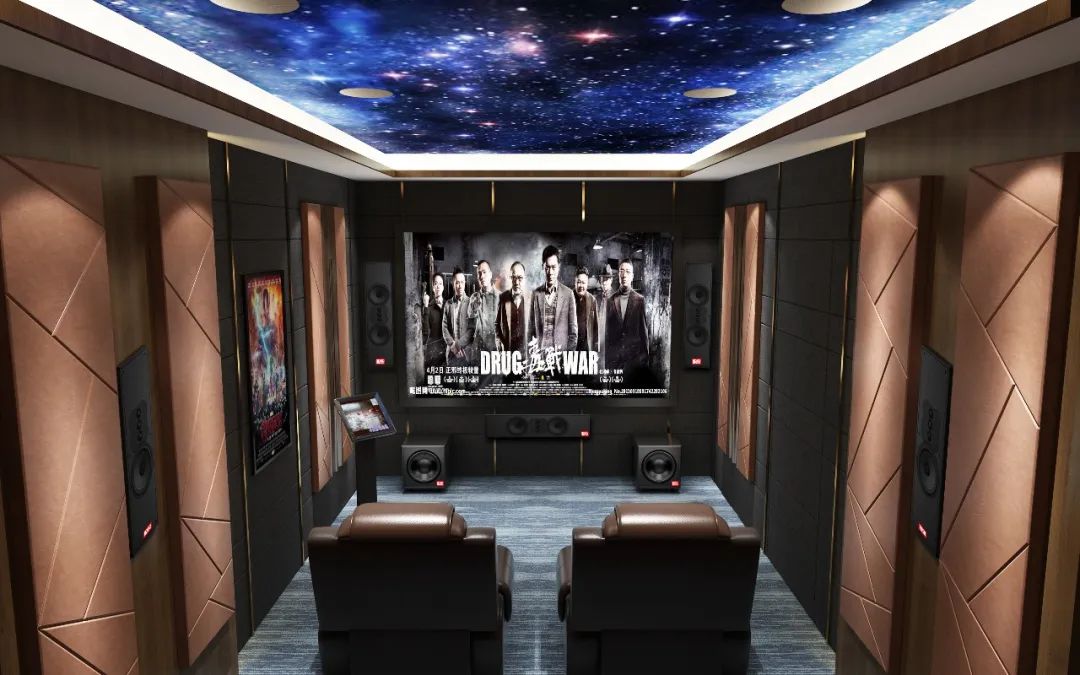

今天为大家带来的是一套美国OSD BLACK 的11.2 (7.2.4)家庭影院系统方案。

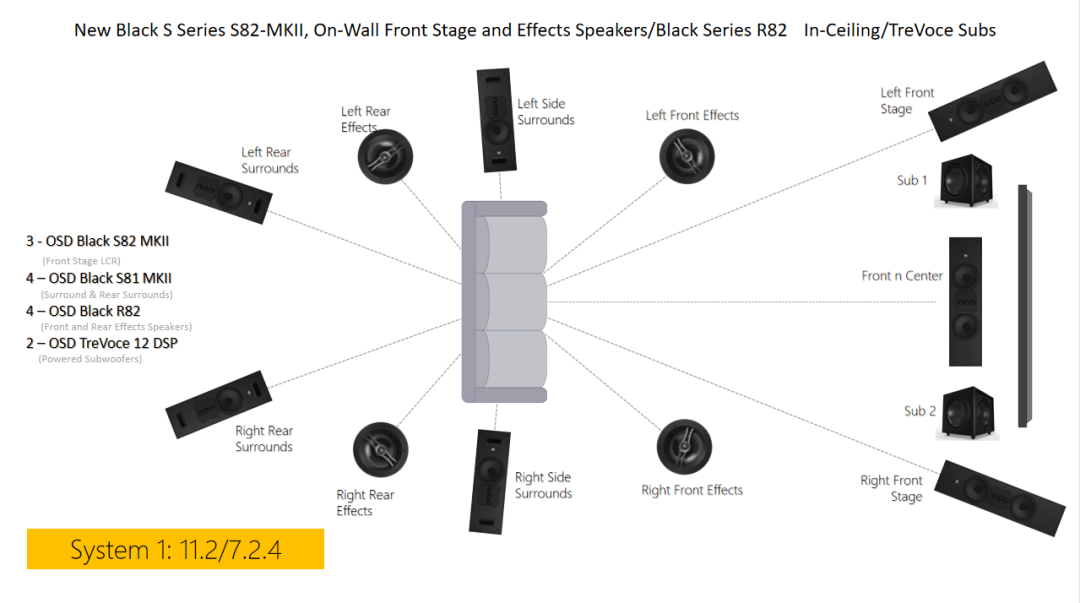

OSD 11.2 家庭影院方案清单

3个OSD Black S82MKII壁挂式扬声器

4个OSD Black S81MKII壁挂式扬声器

4个OSD Black R82天花扬声器

2个OSD TreVoce12DSP低音炮

360全景效

扫一扫领取全景方案⬆️

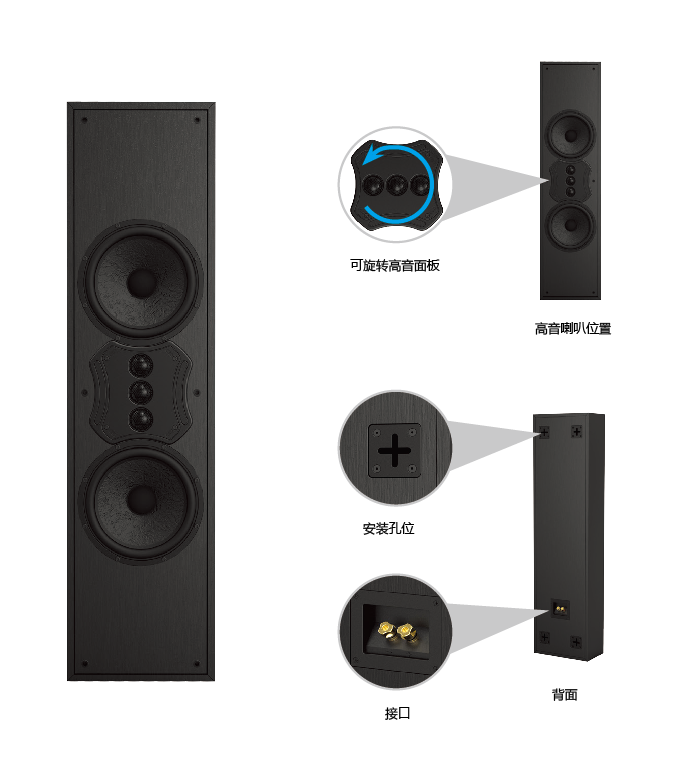

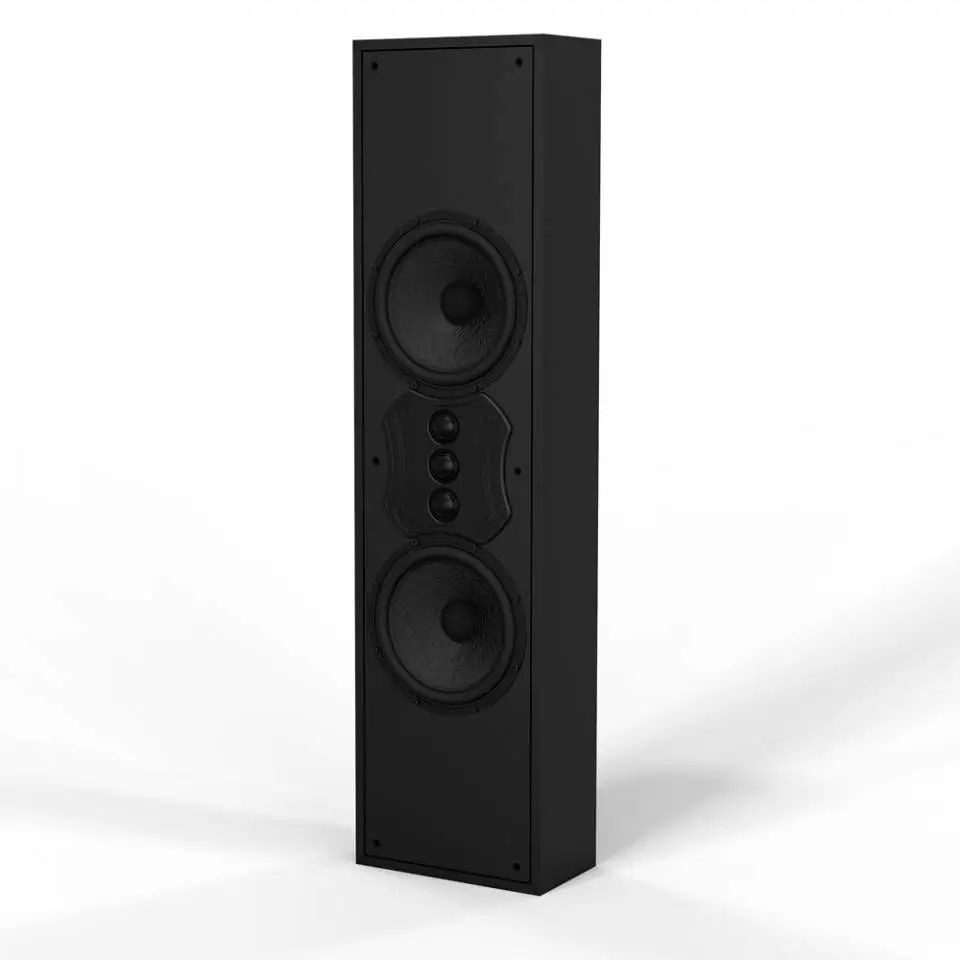

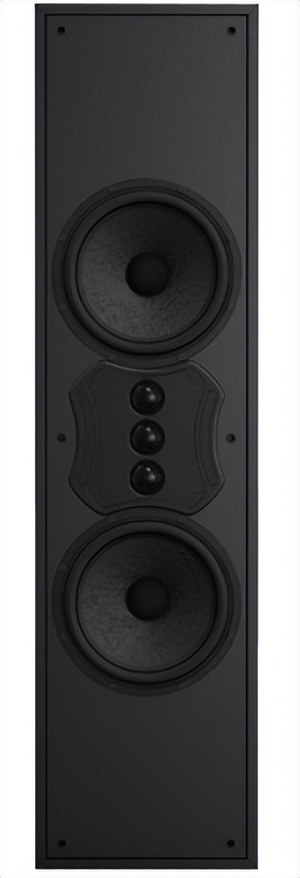

壁挂式扬声器 S82-MKII

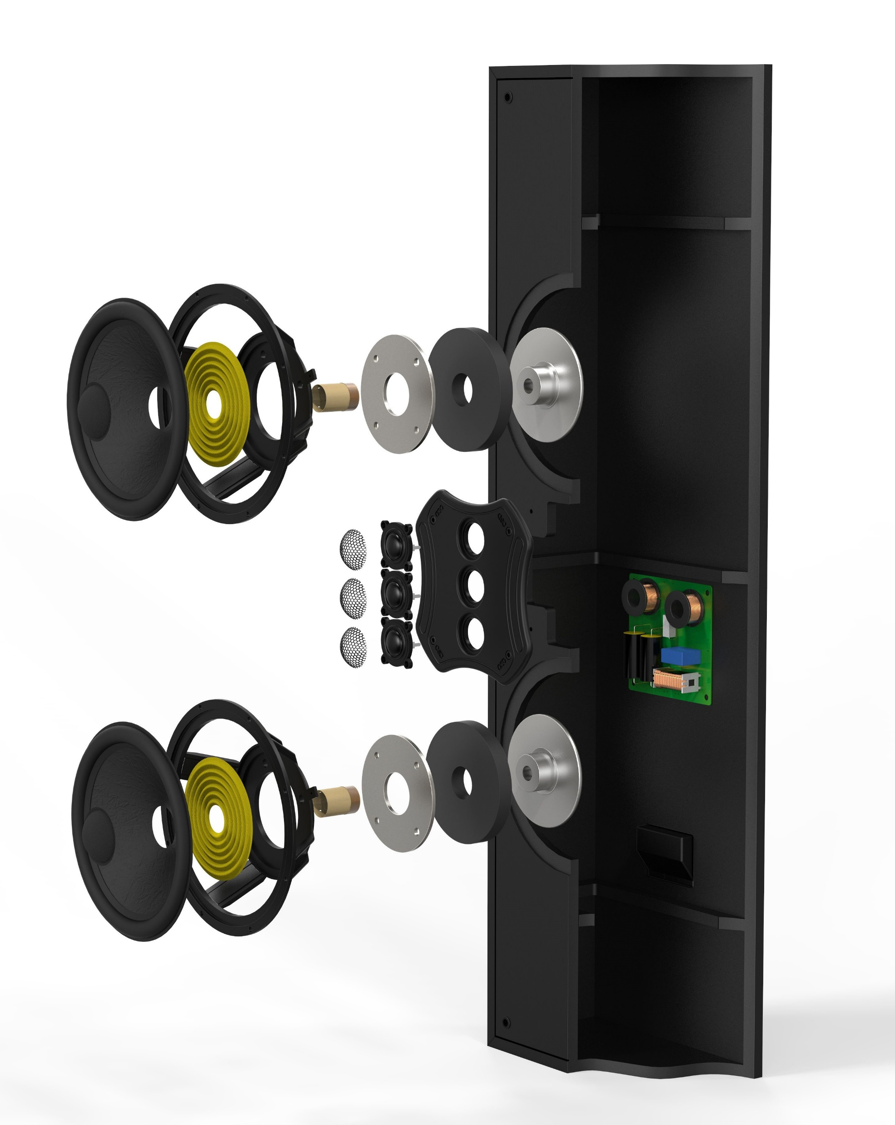

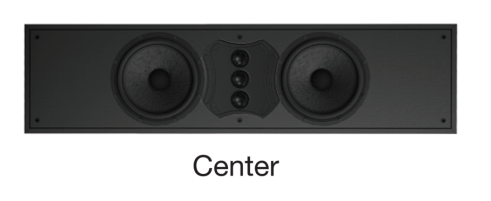

S82-MKII壁挂式扬声器作为这个系统的主音箱和中置音箱， 定制设计的分频器采用了德国电容器和日本银焊料确保了精确的频率响应；达到Dolby 和 THX 参考 SPL 水平身临其境的环绕声和高端家庭影院音效。

三重丝膜球顶高音阵列可垂直或水平定向，实现完美的高频音色匹配；8 英寸长纤维交织锥形低音单元即使在高声压级下也能提供低失真的强劲低音。

前倒木柜配以高通透格栅；

镀金扬声器端子；

6.2 英寸深的外壳可以安装在屏幕旁边、下方或后面的墙壁上；

纤薄、紧凑的设计可轻松融入空间。

技术参数

系统类型：双8"二分频五单元，

密闭式箱体频率范围：45-20KHz(-10dB)

频率响应：70-20KHz（±3dB)

建议驱动功率：150-300W

灵敏度（Sensitivity 1W/1M)：90dB

最大声压级输出(Maximum SPL)：119dB

额定阻抗：4Ω

交叉频率：2.2KHz

低音单元：8"￠35芯4Ω 2F长冲程钛骨架音圈，纸盆表面松压橡胶边铝盆架低音单元

高音单元：CT3

音箱尺寸：256*158*996MM

包装尺寸：348*251*1091MM

净重：13.8KG

毛重：15.63KG

输入/输出接头：扬声器专用纯铜镀金接线柱箱体(Enclosure)采用中密度音响专用MDF板，表面处理黑色木纹皮网罩(Grille)黑色透声网罩吊挂结构(HANGING STRUCTURE) 铝合金壁挂件。

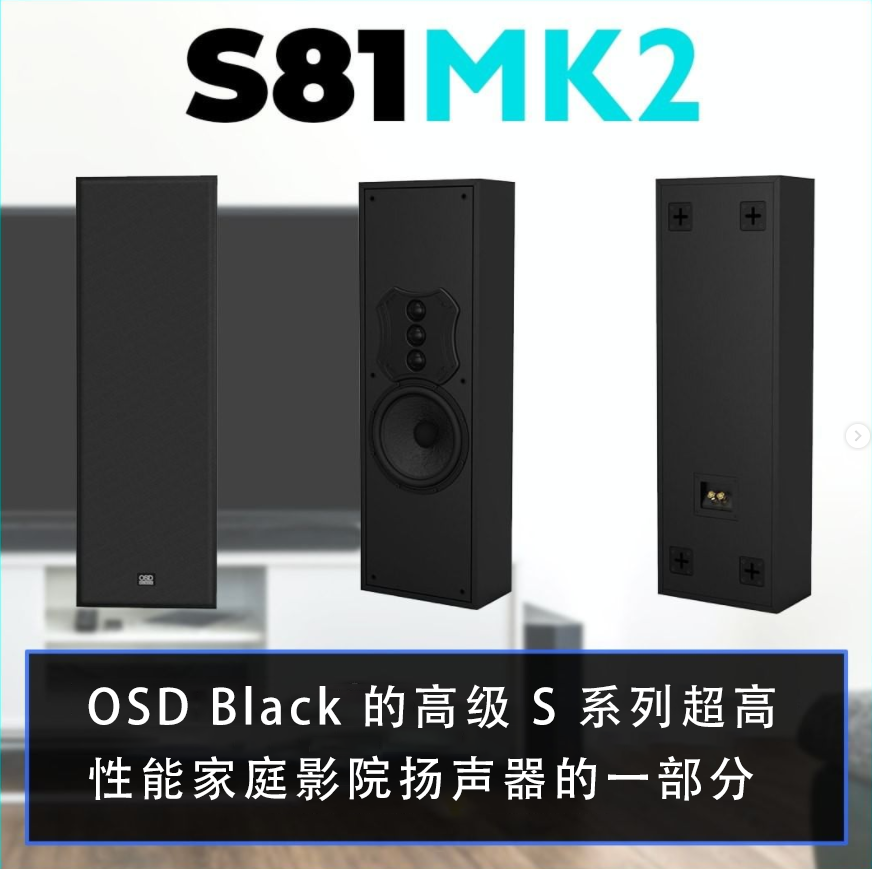

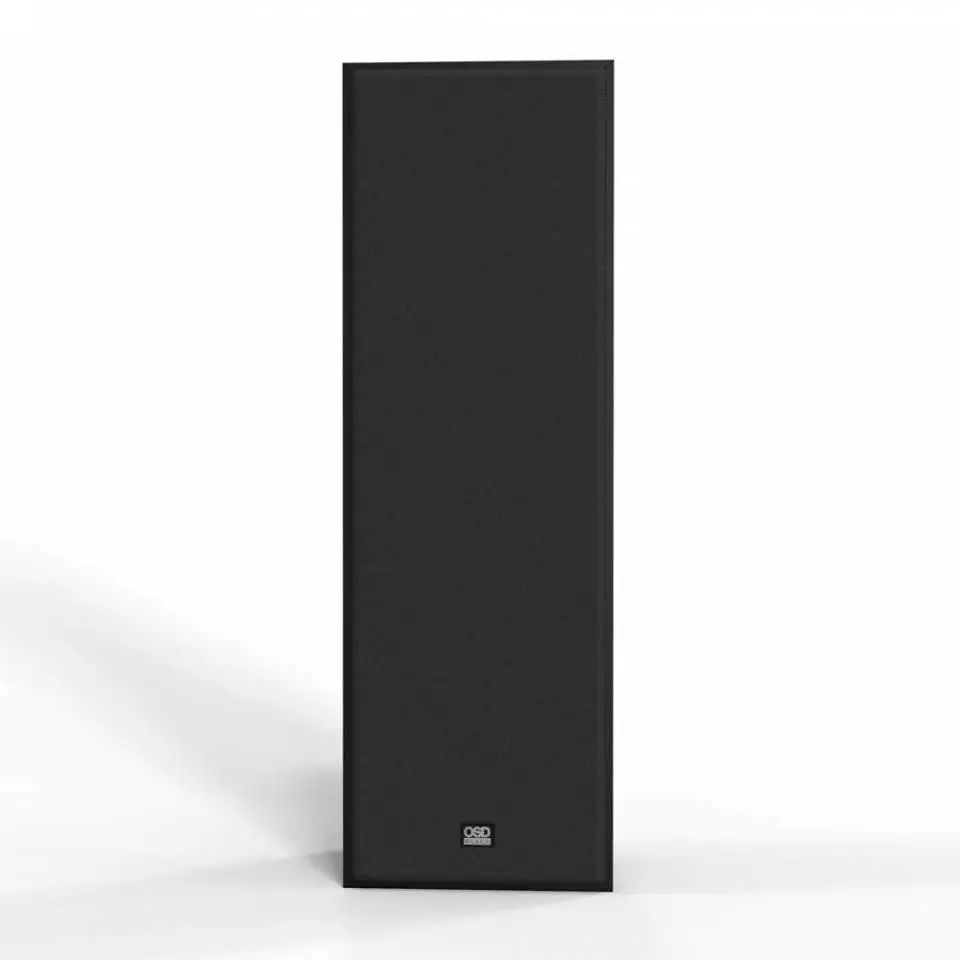

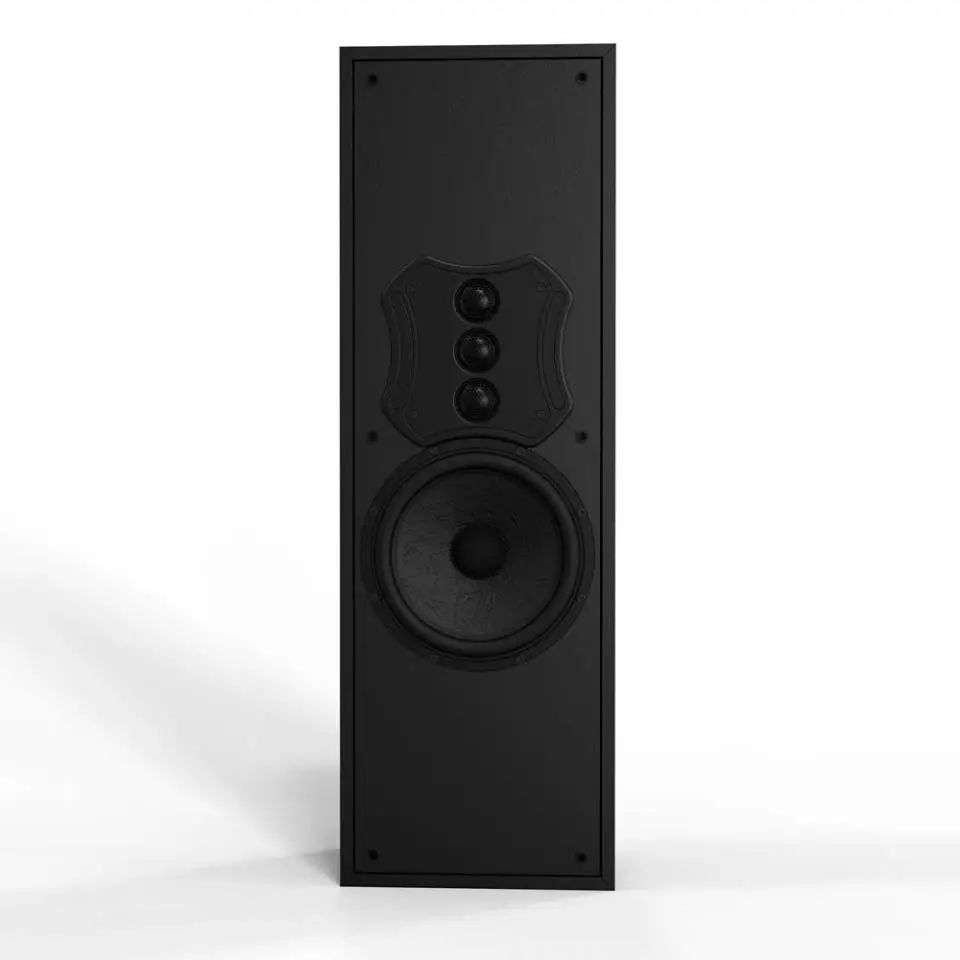

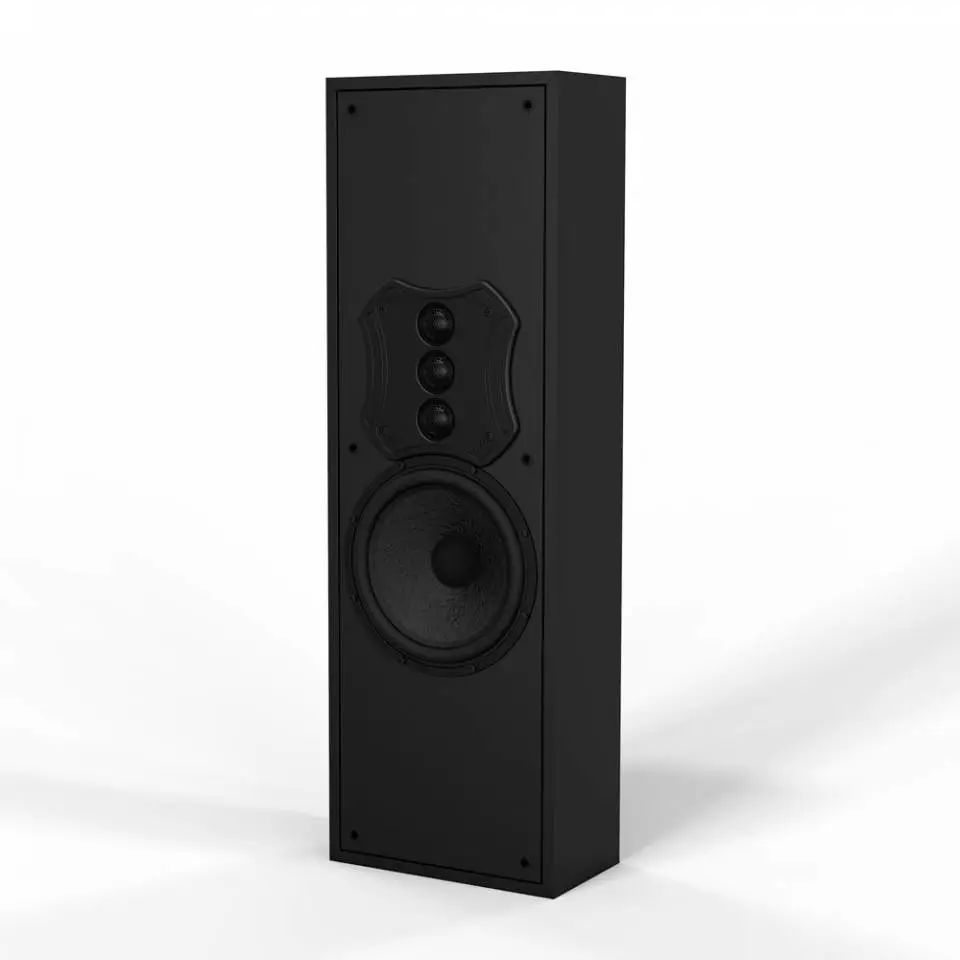

壁挂式扬声器 S81-MKII

作为 OSD BLACK 的优质 S 系列超高性能家庭影院扬声器的一部分，S81-MKII 扬声器与S82-MKII 一脉相承，都采用了三重丝膜球顶高音阵列以及8 英寸长纤维交织锥形低音单元，木柜外壳纤薄又紧凑，可轻松融入家居空间。

技术参数

系统类型：单8"二分频四单元，

密闭式箱体频率范围：45-20KHz(-10dB)

频率响应：70-20KHz（±3dB)

建议驱动功率：80-200WW

灵敏度（Sensitivity 1W/1M)：85dB

最大声压级输出：112dB

额定阻抗：4Ω

交叉频率：2.2KHz

低音单元：8"￠35芯4Ω 4F长冲程钛骨架音圈，纸盆表面松压橡胶边铝盆架低音单元高音单元(HF Drivers)CT3

音箱尺寸：256*158*784MM

包装尺寸：348*251*879MM

净重：9.75KG

毛重：11.24KG

输入/输出接头(Connectors)扬声器专用纯铜镀金接线柱箱体(Enclosure)采用中密度音响专用MDF板，表面处理黑色木纹皮网罩(Grille)黑色透声网罩吊挂结构(HANGING STRUCTURE) 铝合金壁挂件。

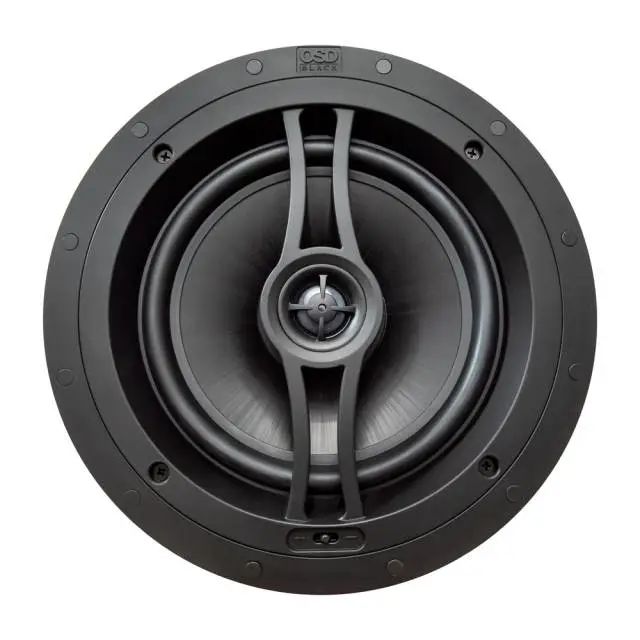

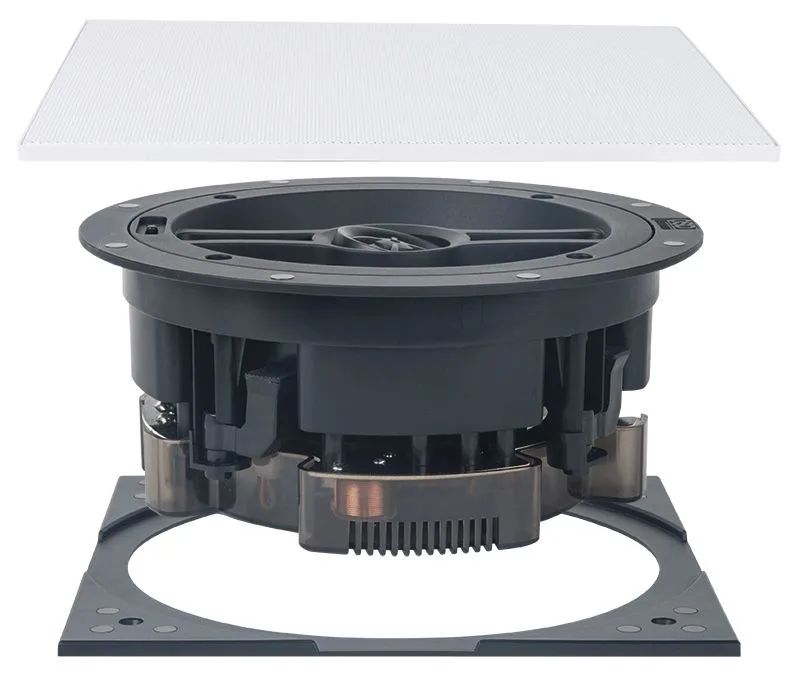

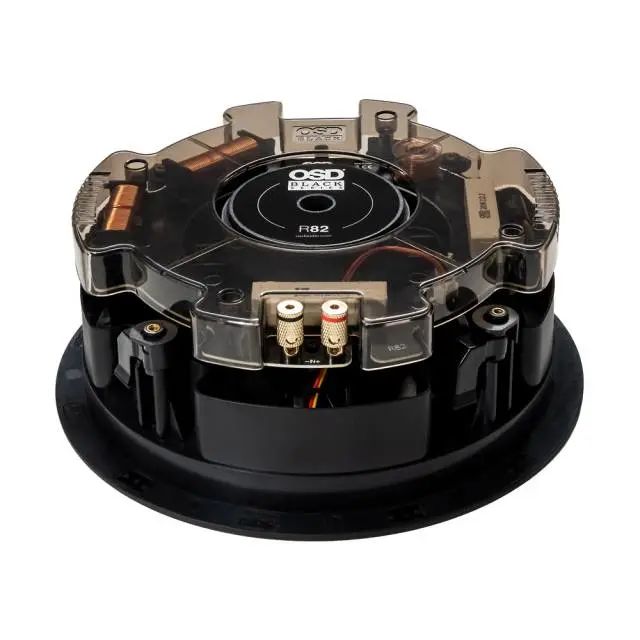

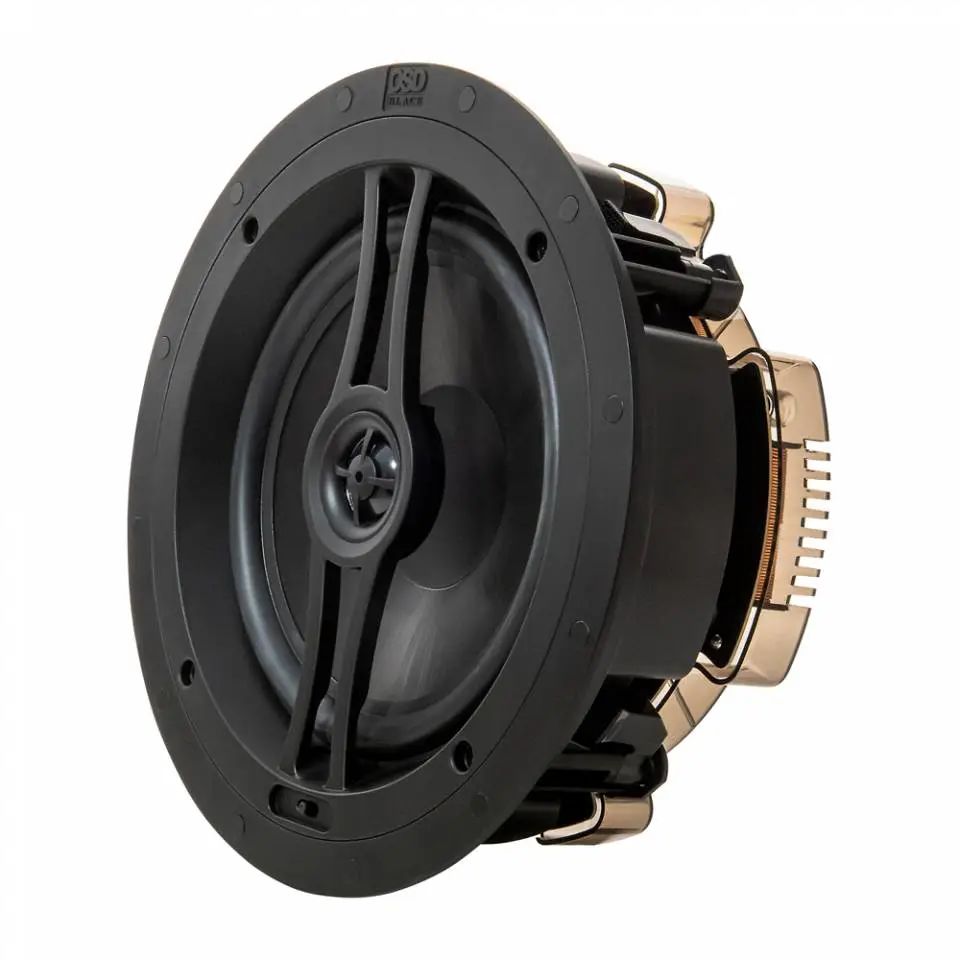

R82天花扬声器

OSD Audio R82天花扬声器将非常适合立体声系统，特别是可用于优化音箱的放置和聆听位置的15°可调节角度设计。

技术参数

喇叭：8寸石墨纤维振盆

高音：1寸轴转丝膜顶高音

响应频率：45—20k

功率：150W

灵敏度：88dB

阻抗：8ohm

尺寸：279.4mm

深度：109.99mm

Trevoce 12 EQ DSP 低音炮

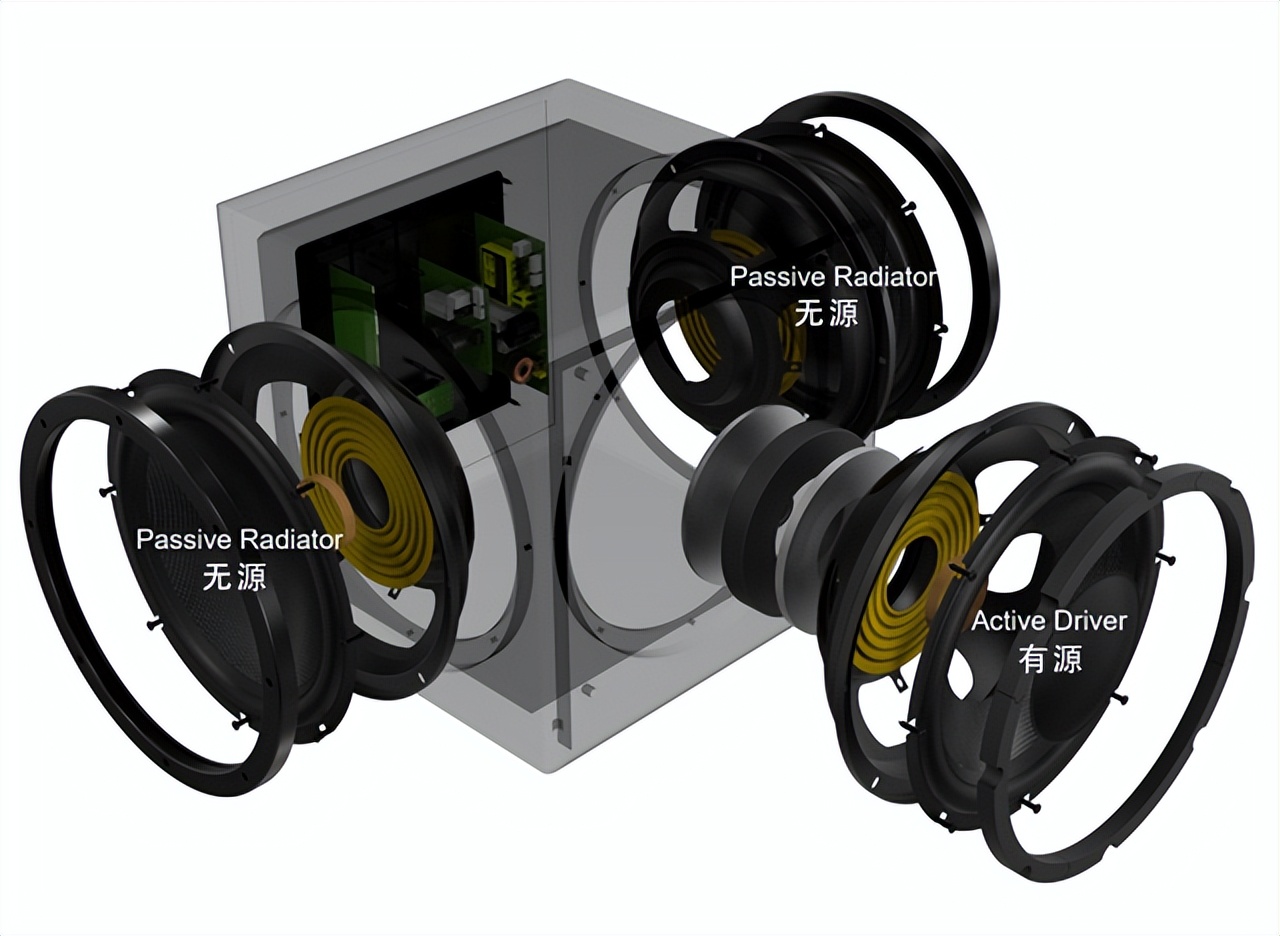

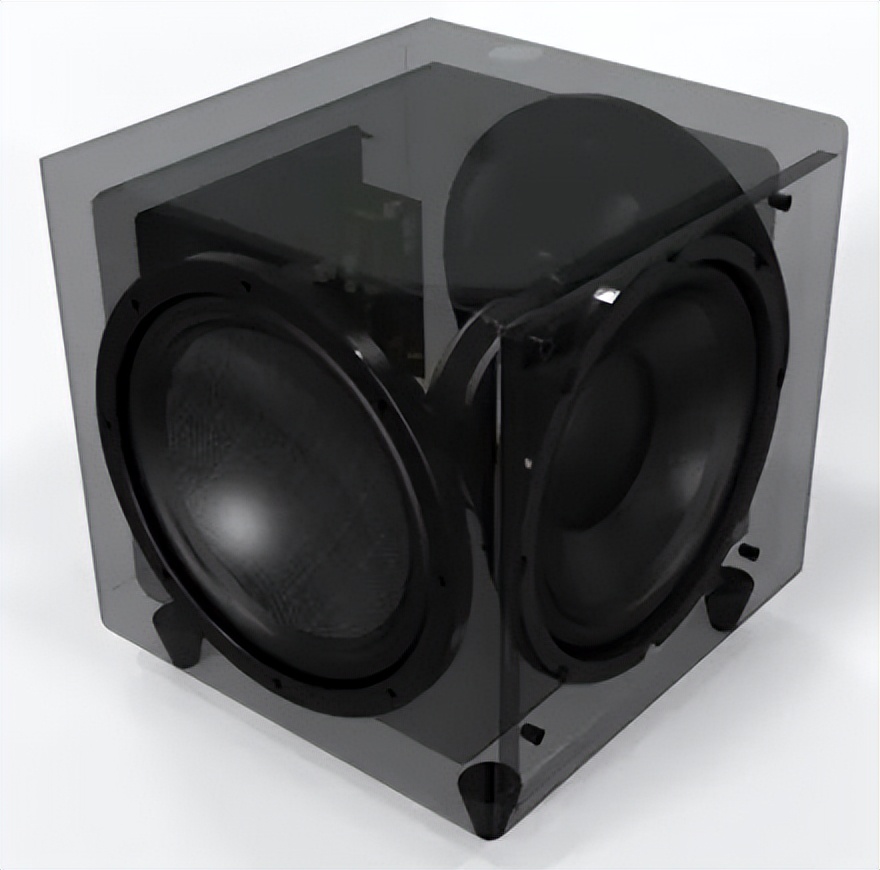

OSD Trevoce 12 EQ DSP低音炮，采用三重对称低音扬声器设计，一个12 英寸前置有源低音单元再现声音，两个对称的12 英寸无源低音单元增强了声压级， 800 瓦处理功率，频率响应延伸至 18Hz +/-3dB。

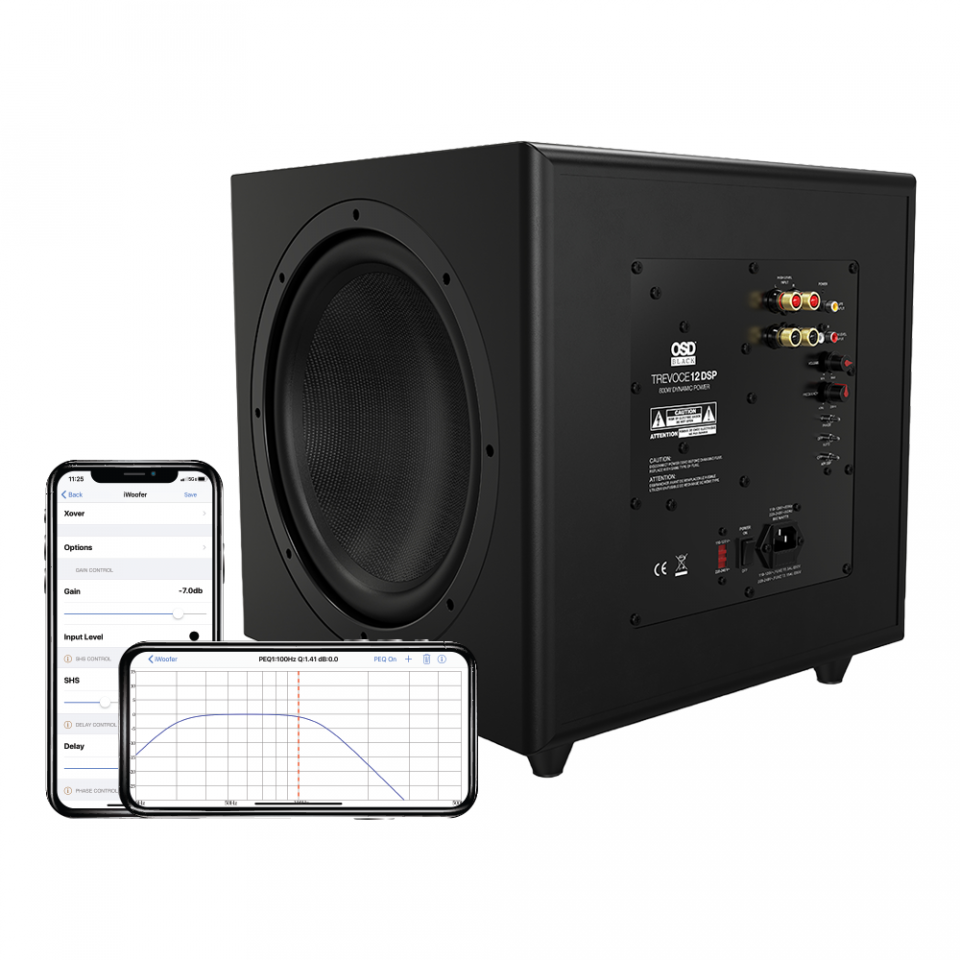

OSD Trevoce 12 EQ DSP低音炮的主要吸引力在于内置 DSP，可以使用第三方 iWoofer iOS/Android 应用程序进行控制。

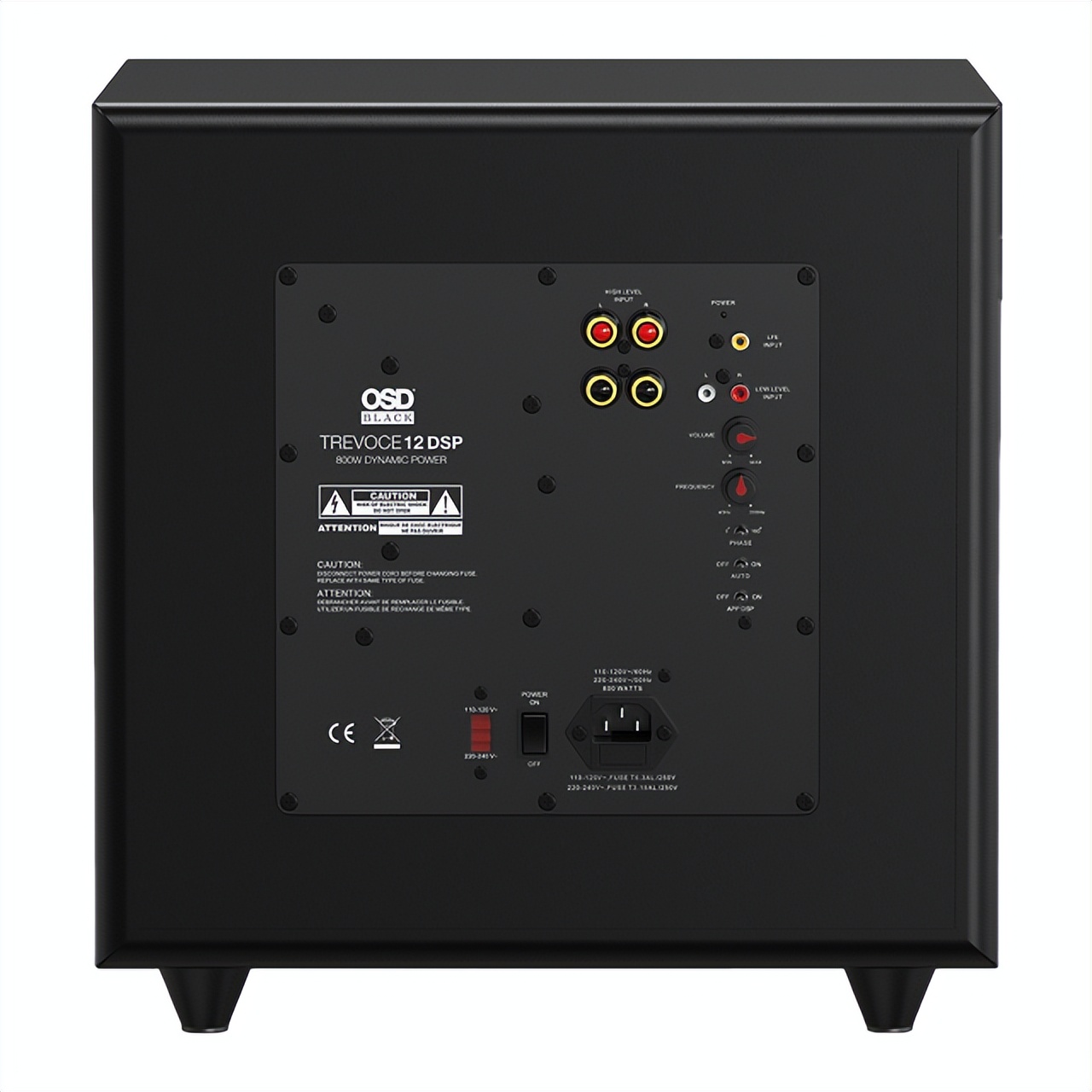

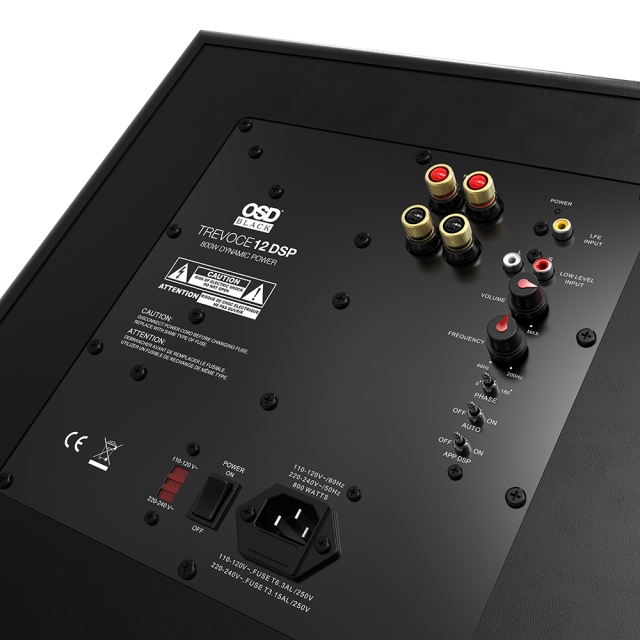

OSD Trevoce 12 EQ DSP低音炮后面板上的连接包括扬声器电平输入和输出、立体声 RCA 低电平输入和 RCA LFE 输入。音量和分频频率（40Hz-200Hz）有连续刻度盘调节，0-180度相位开关。当使用 iWoofer 应用程序进行调整和设置电源模式（自动、开、关）时，额外的开关用于启用低音炮的 DSP 控制。

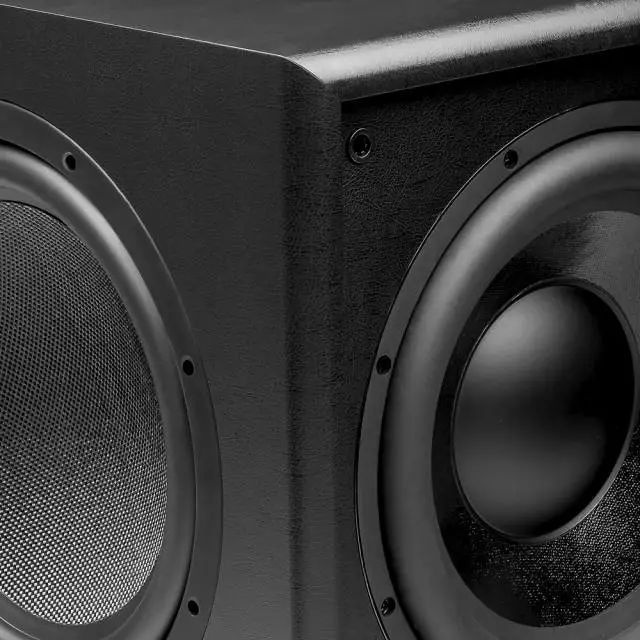

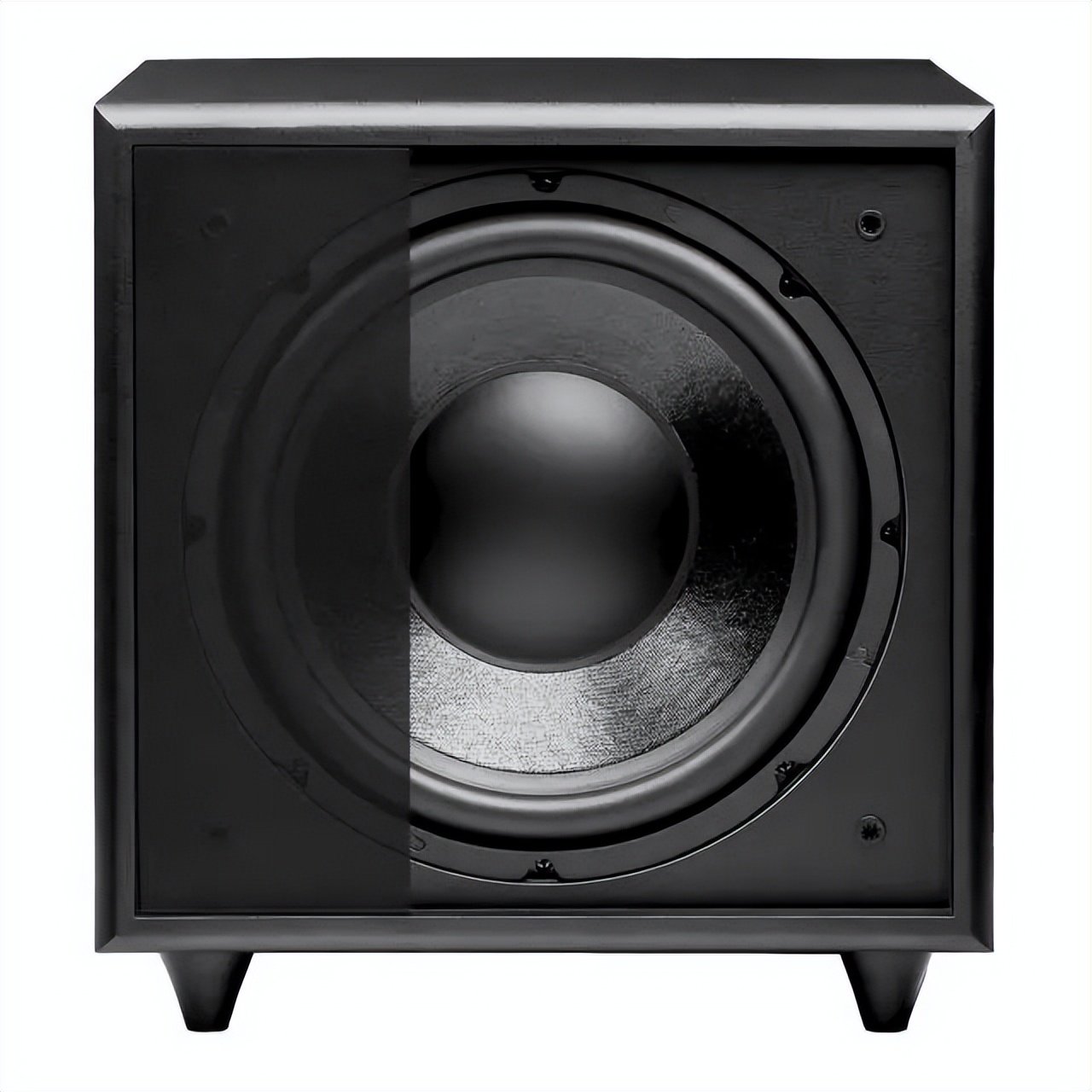

OSD Trevoce 12 EQ DSP低音炮是一个 15 英寸的立方体，配有四个坚固的橡胶锥形支脚，边缘略微圆润，黑色皮革饰面。正面的有源低音单元被可拆卸的黑色网状格栅覆盖。侧面安装的无源辐射器则暴露在外，编织玻璃纤维表面上的图案使其具有高科技外观。

技术参数

技术规格

扬声器类型：10" 独立式前置发射低音炮

有源低音炮 10”

被动双：两个 10”

频率响应：20Hz-160Hz

功率处理：500W

阻抗：4 欧姆

相位 0-180°

输入高电平/低电平电压：100-120V AC / 220-240V

尺寸（宽 x 高 x 深）14.6 x 14.6 x 13 英寸

370×370×330mm
