浓浓的回忆拆修全分立元件黑白电视

王涛

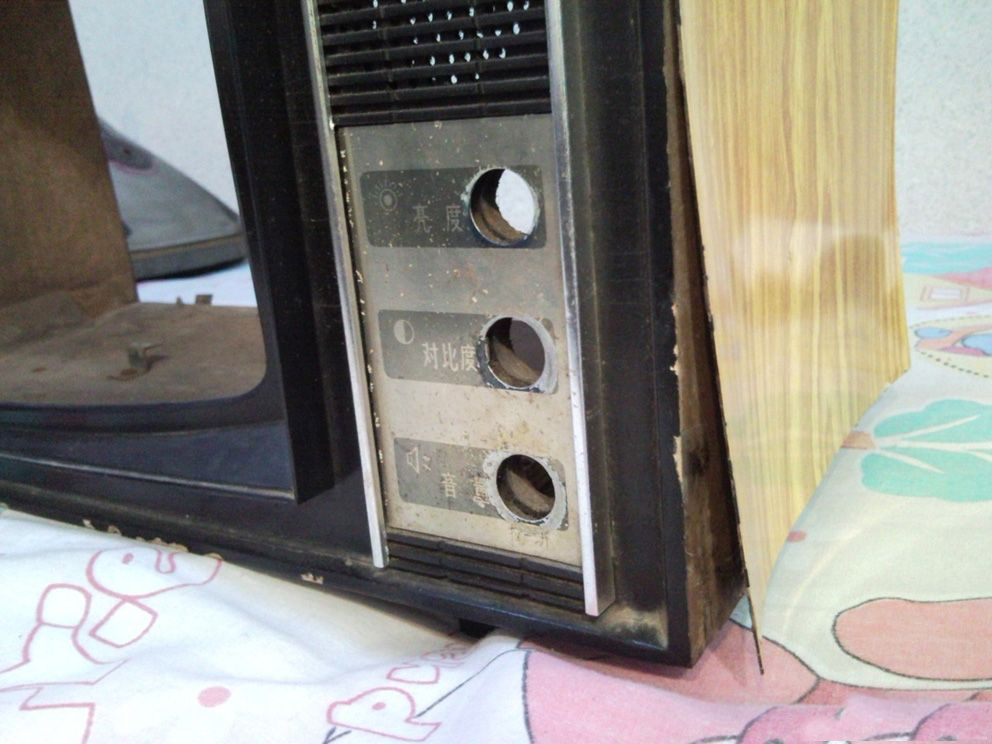

这台机由于年代久远和长时间未曾使用，机壳开裂、元件和铁架也氧化严重，接上电源后调整拉杆天线还能接收4个频道的电视节目，（室内接收天线受信号干扰使图像产生了重影）由于伴音电路的功放管的管脚锈断而无伴音，径更换伴音电路的部分元件后伴音恢复正常。

所有老机器到手上都来个通拆

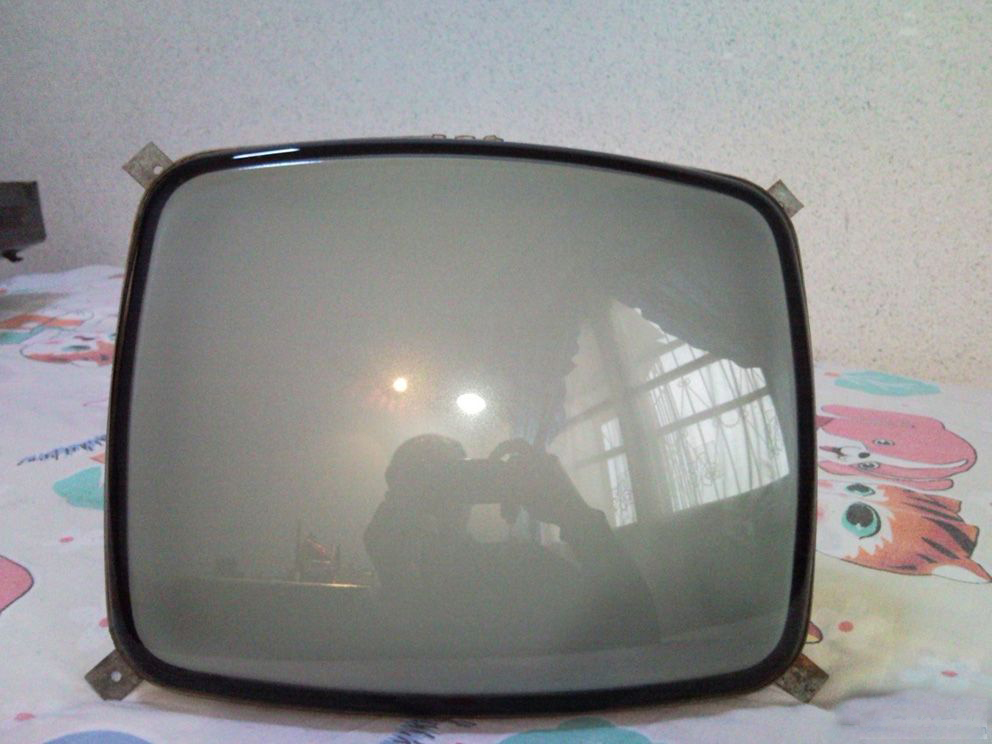

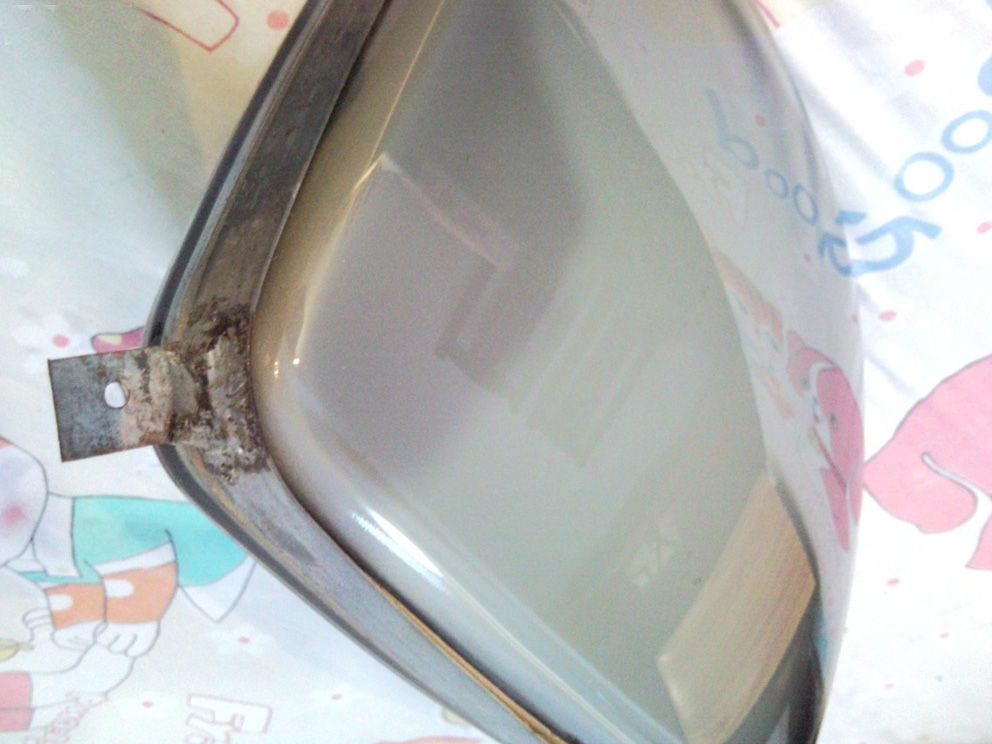

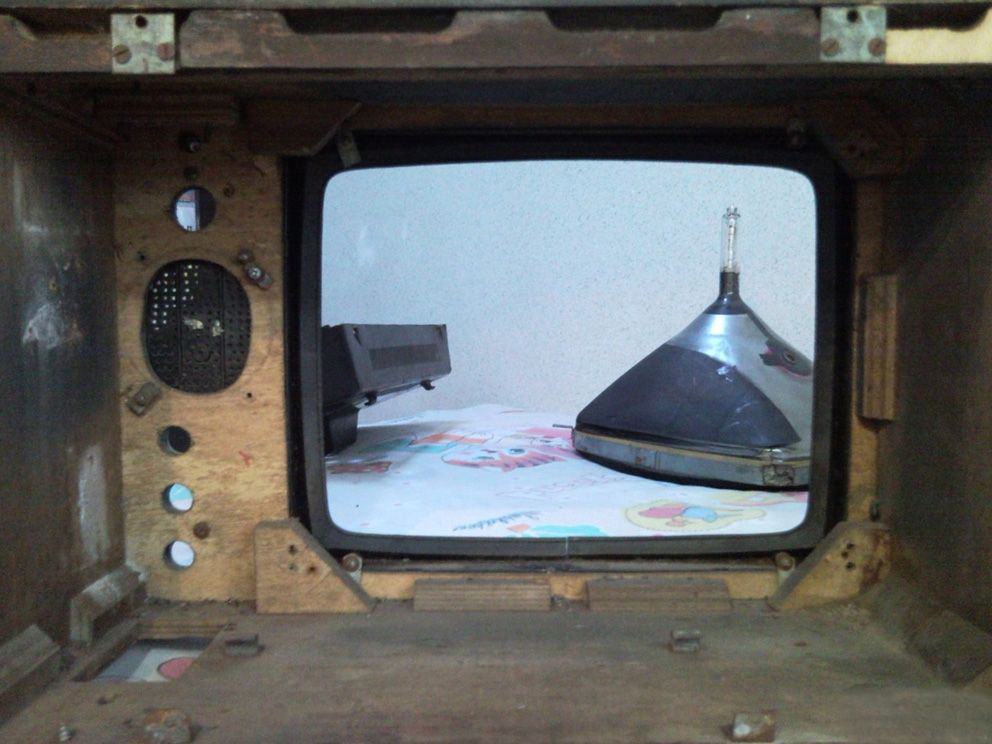

黑白显像管

这是不是台湾克林顿显像管

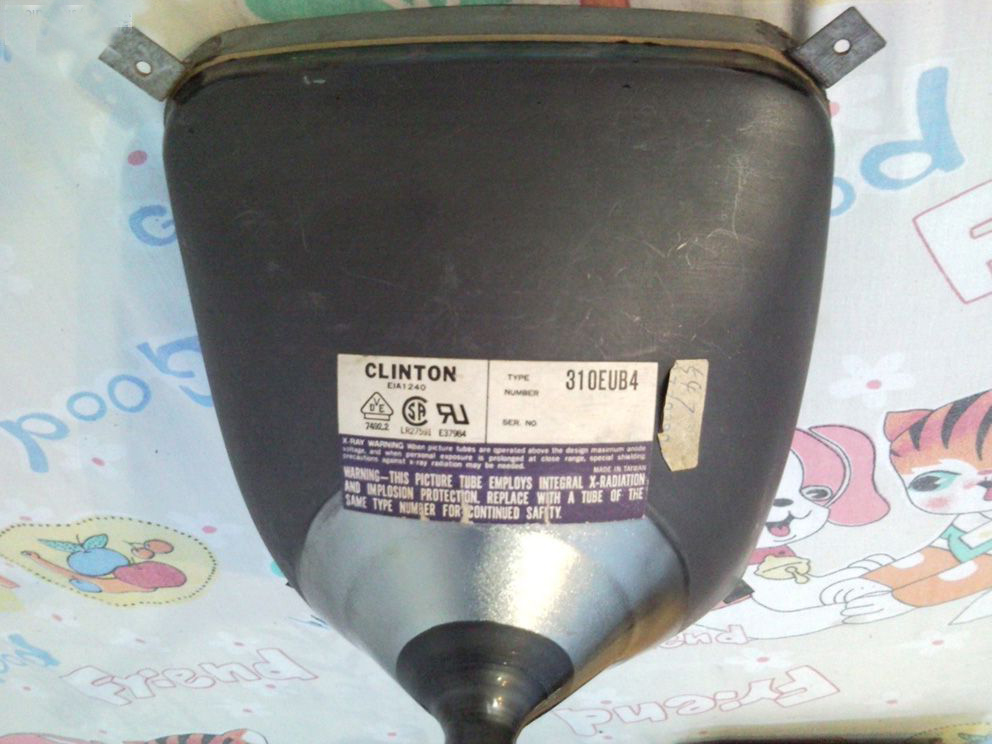

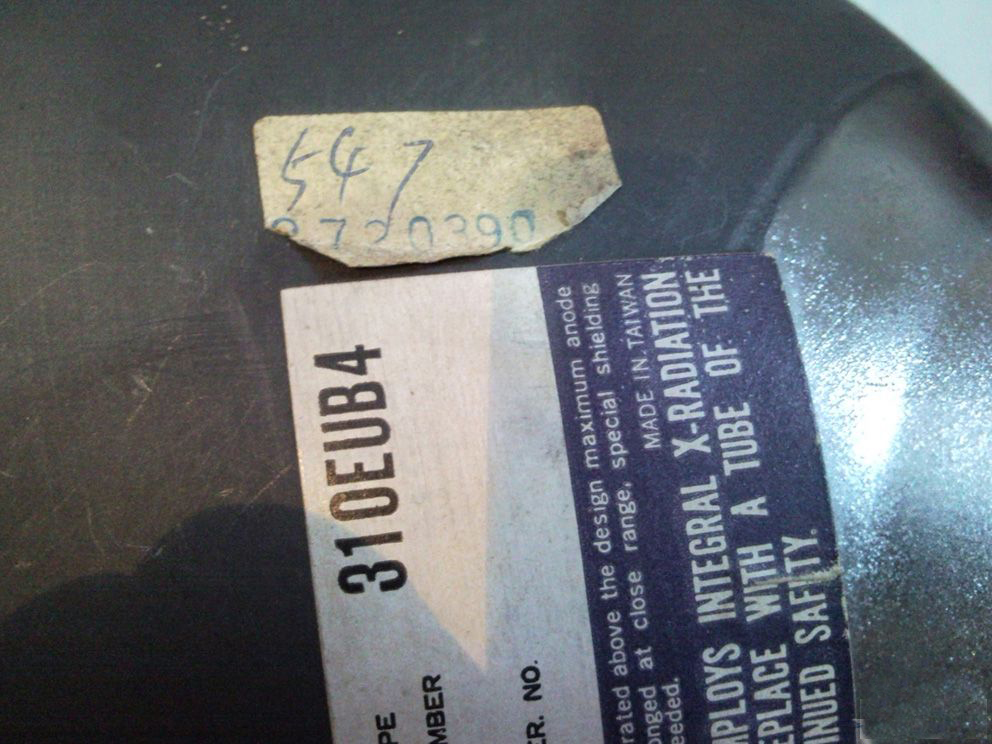

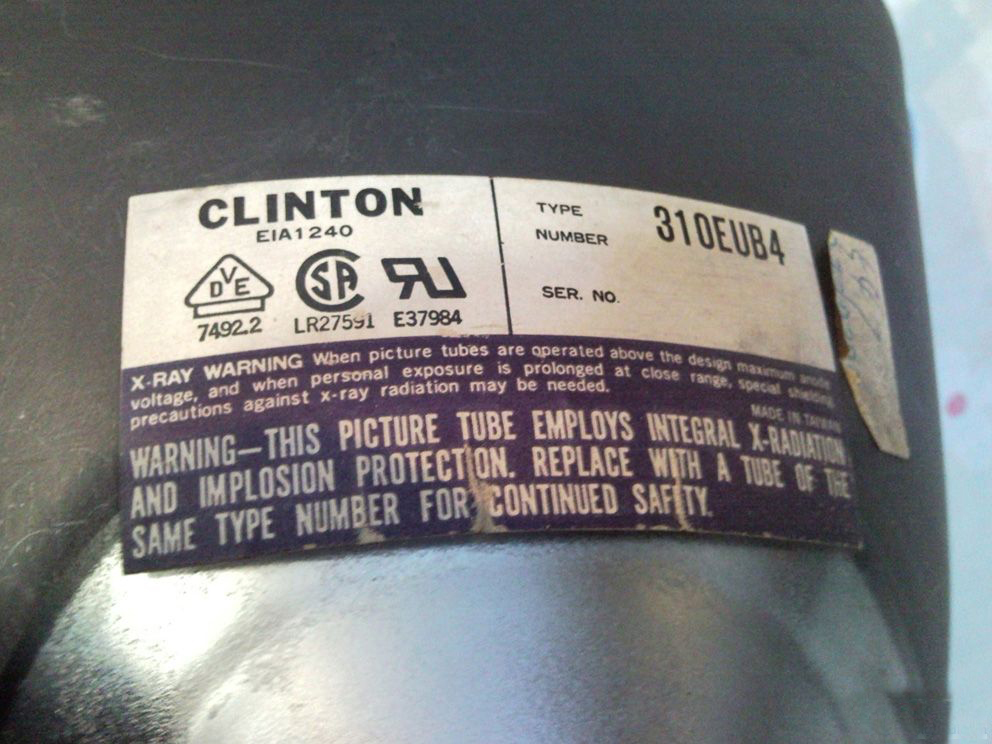

显像管标签

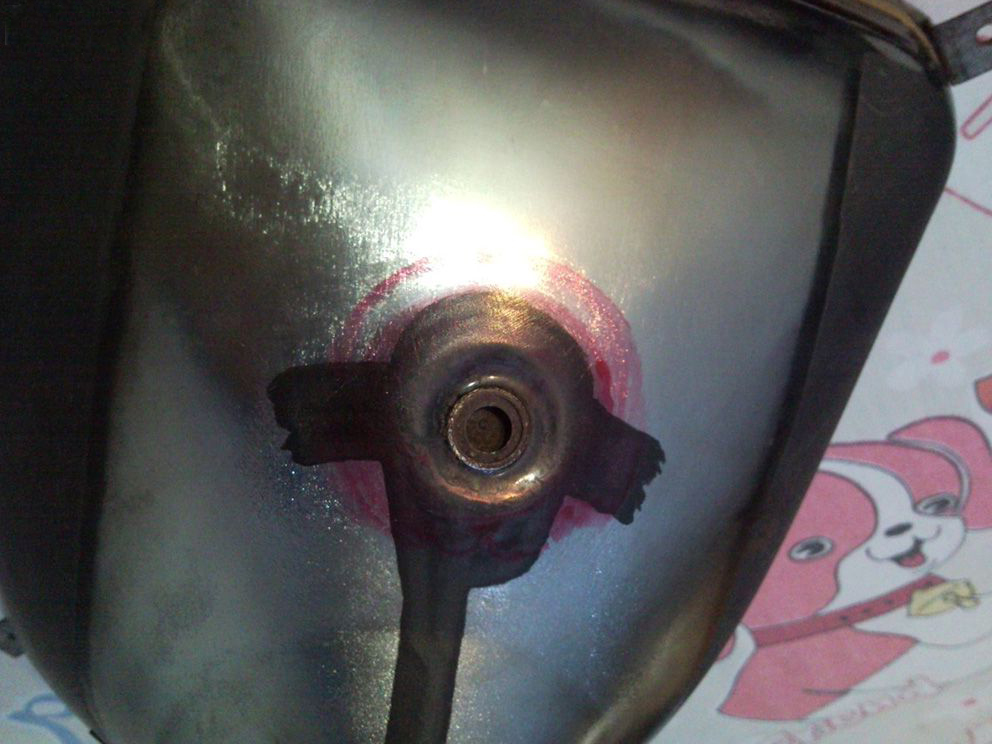

显像管高压嘴

110度的短管

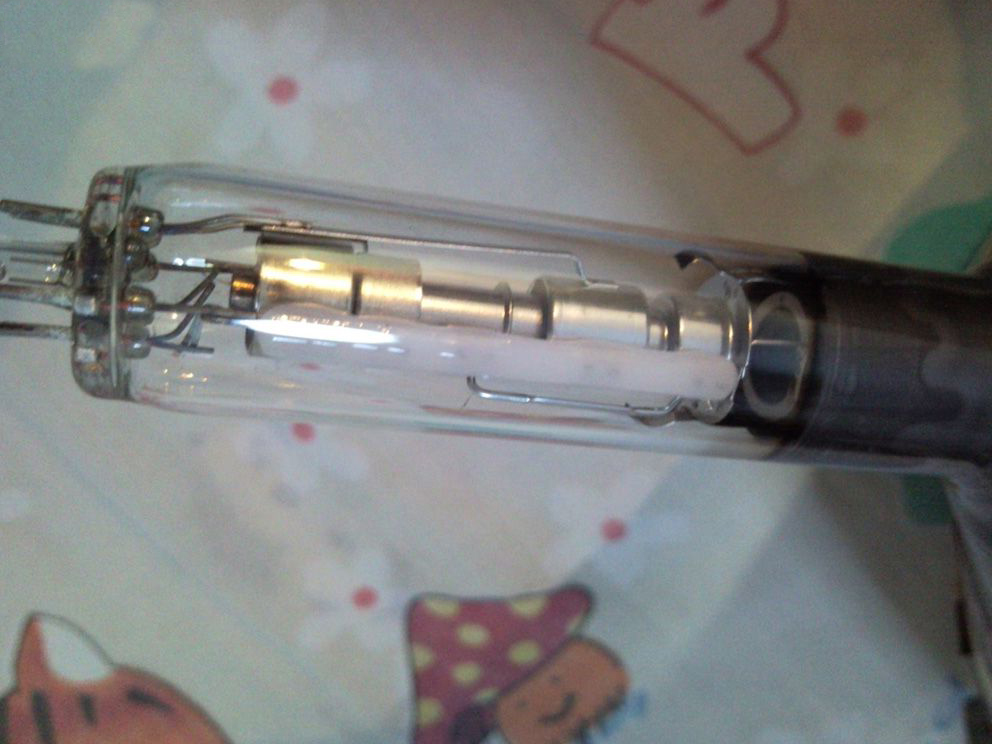

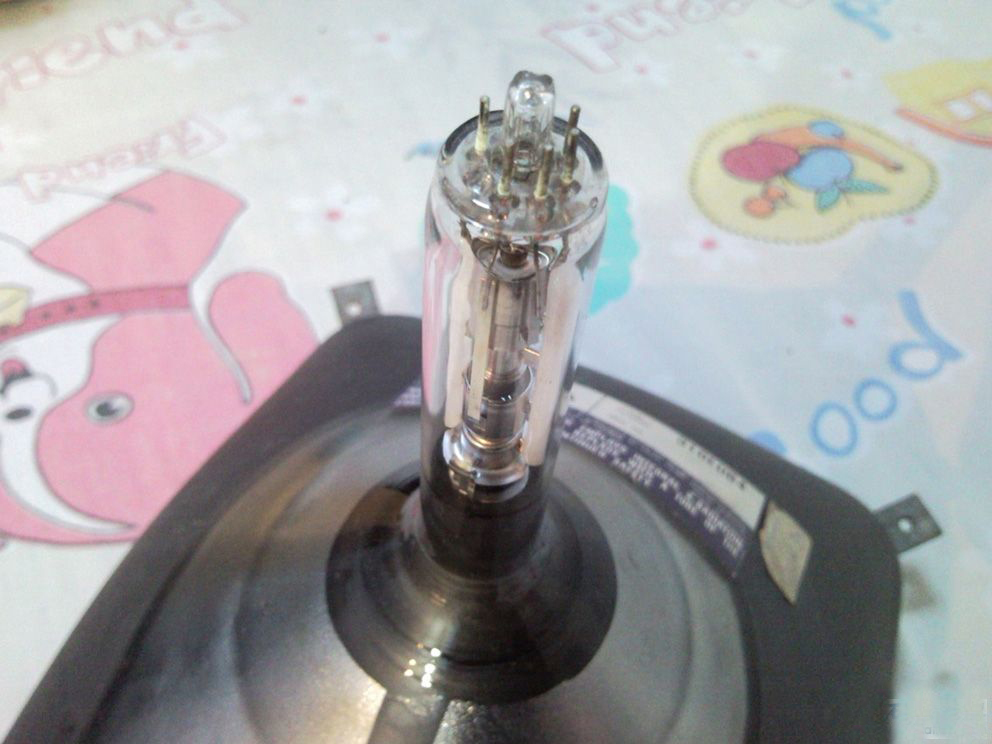

显像管电子枪

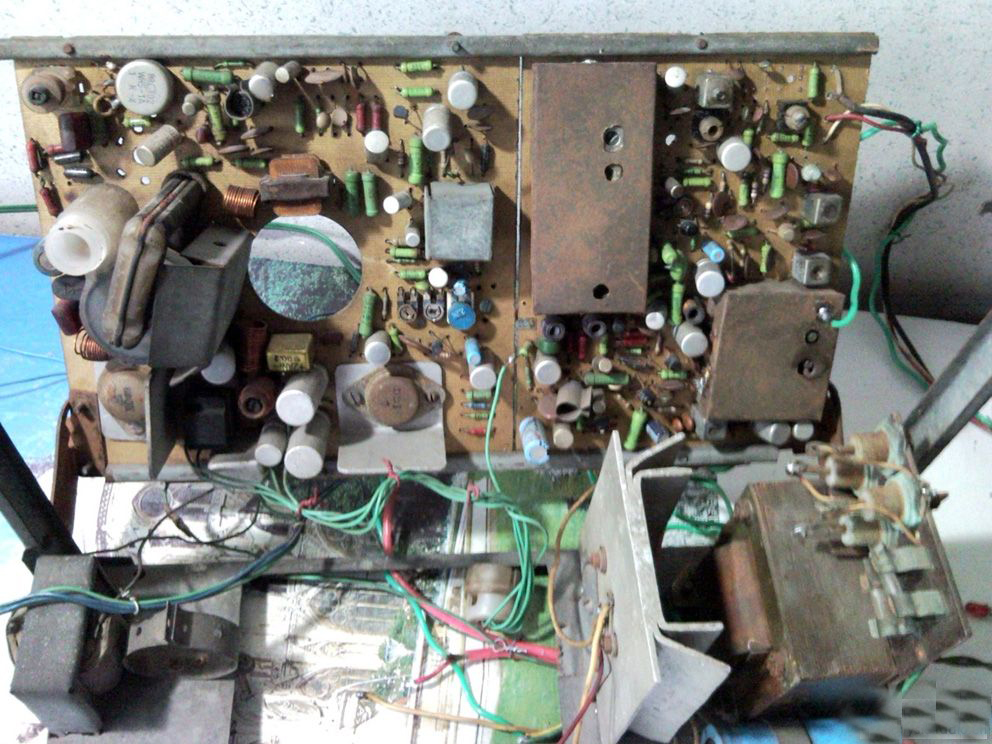

全部分立元件的主板

稳压加伴音板，铆钉焊接面

那个年代D丨Y常用的电路走线

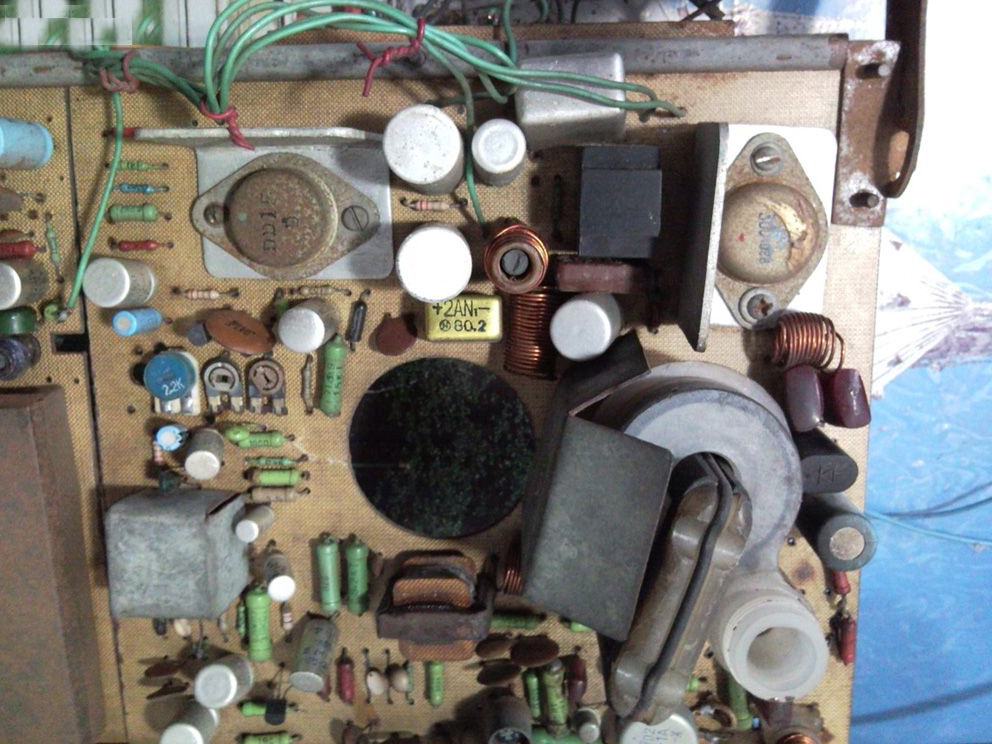

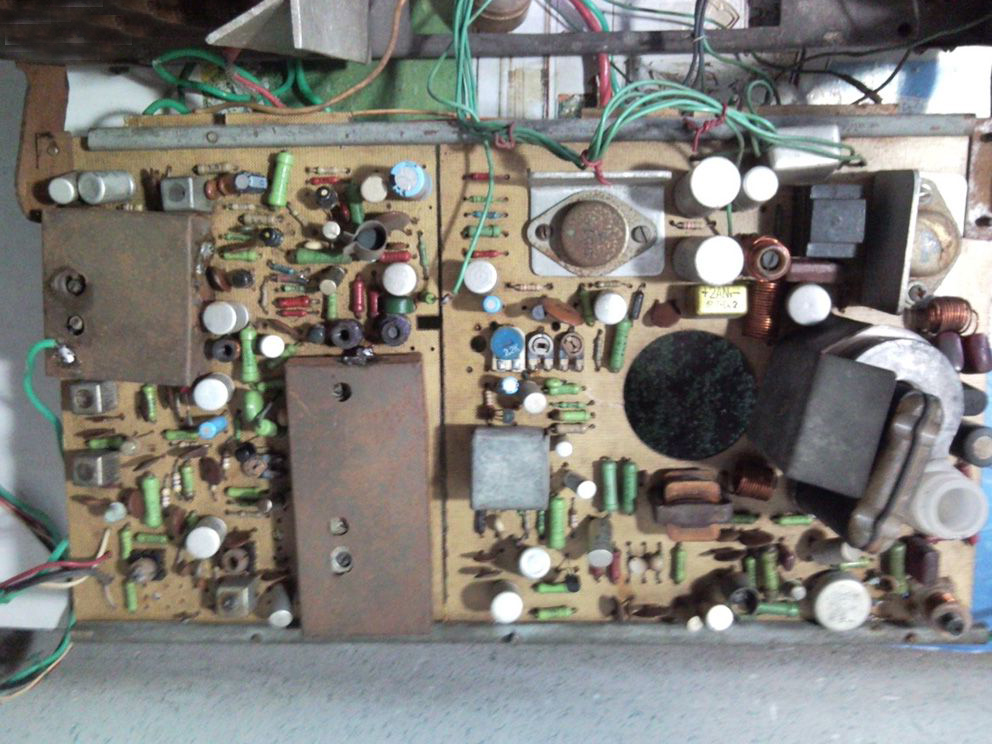

主板

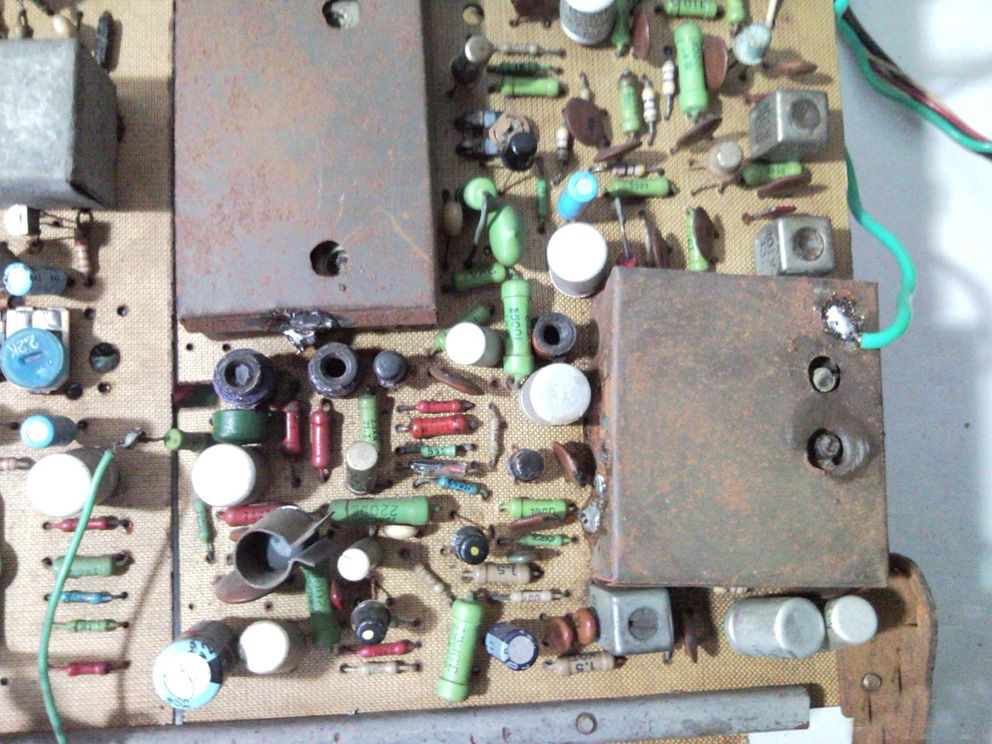

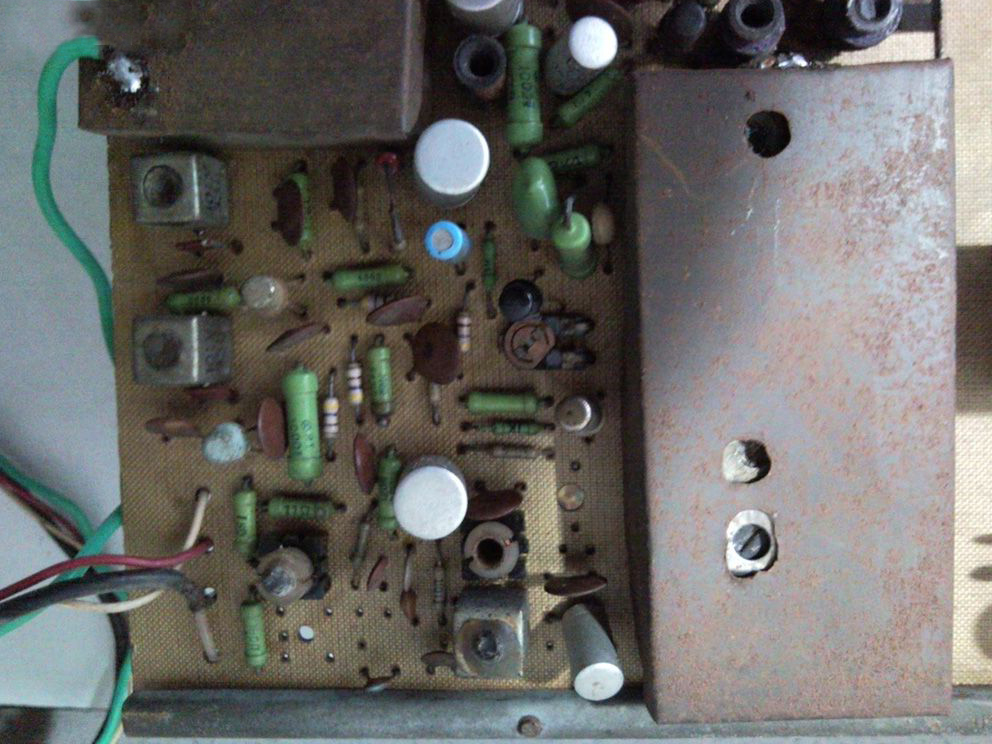

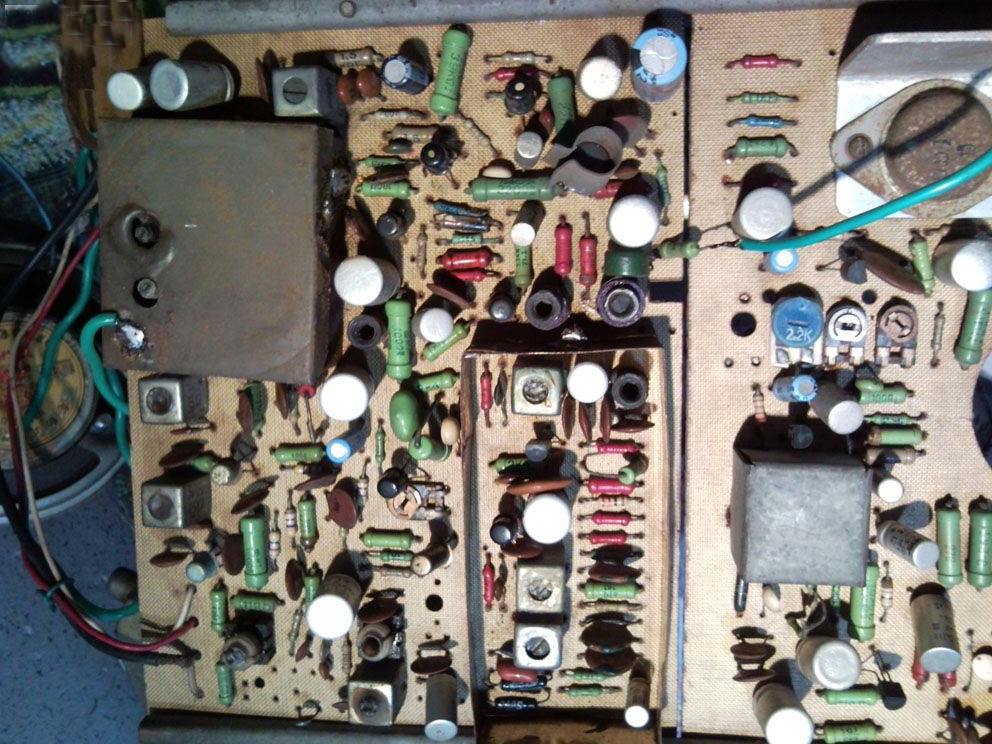

中放通道部分

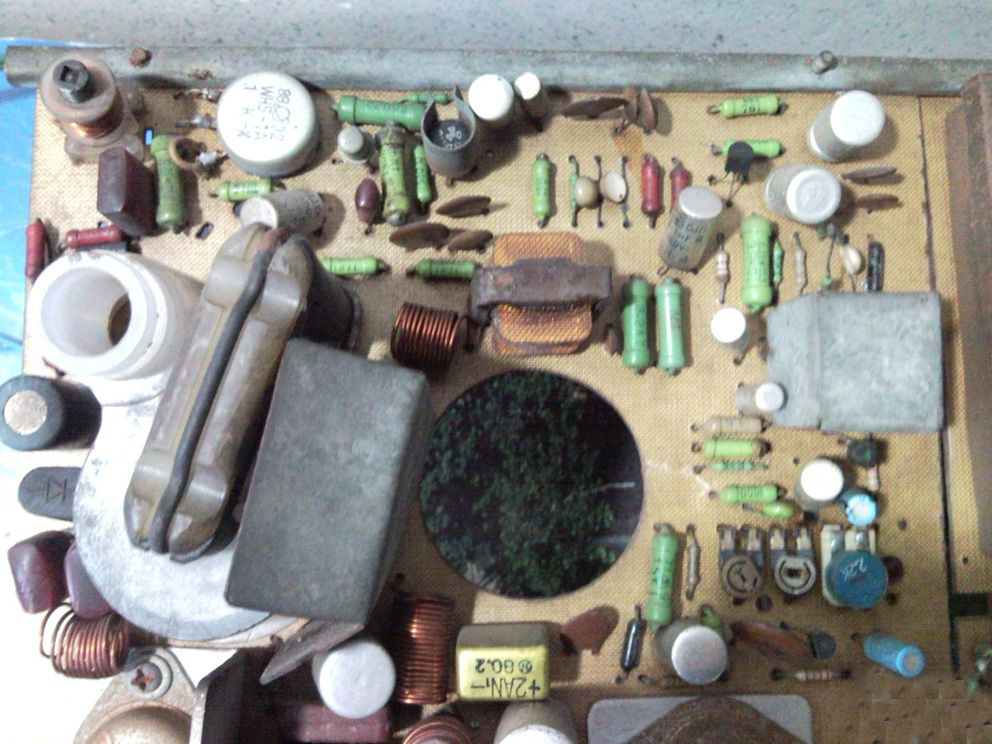

高压包部分

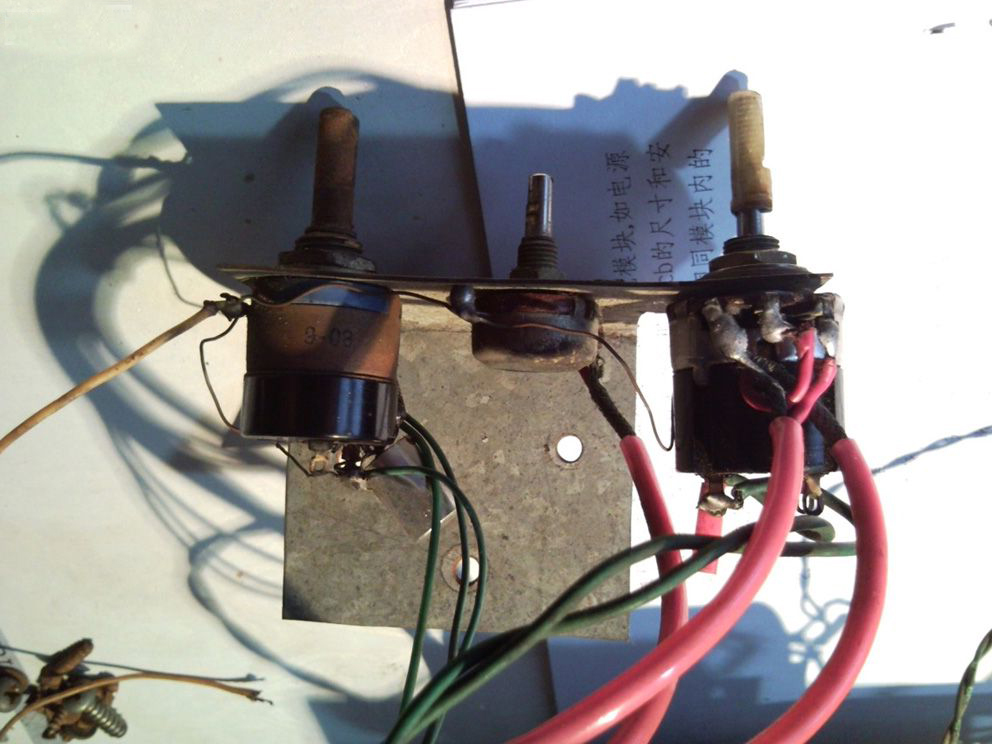

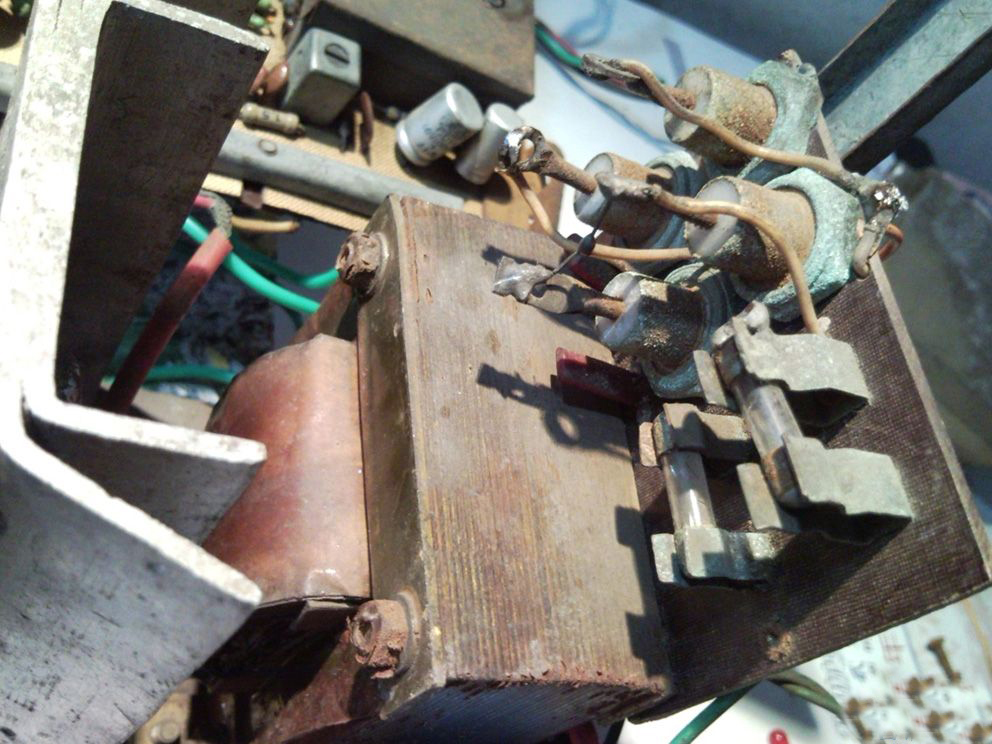

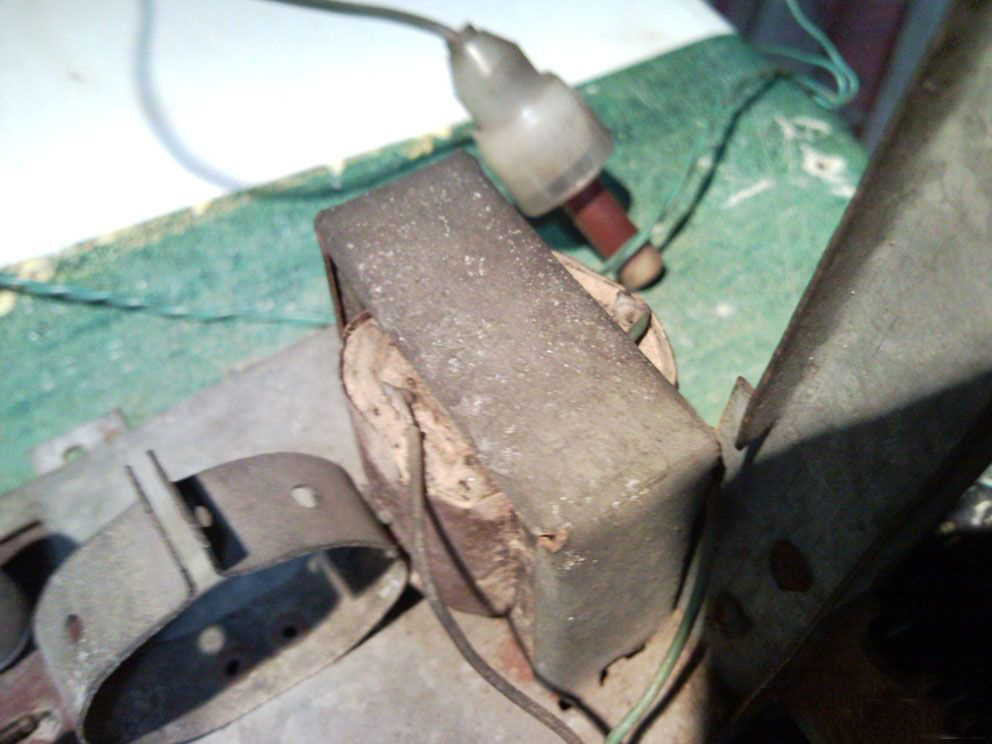

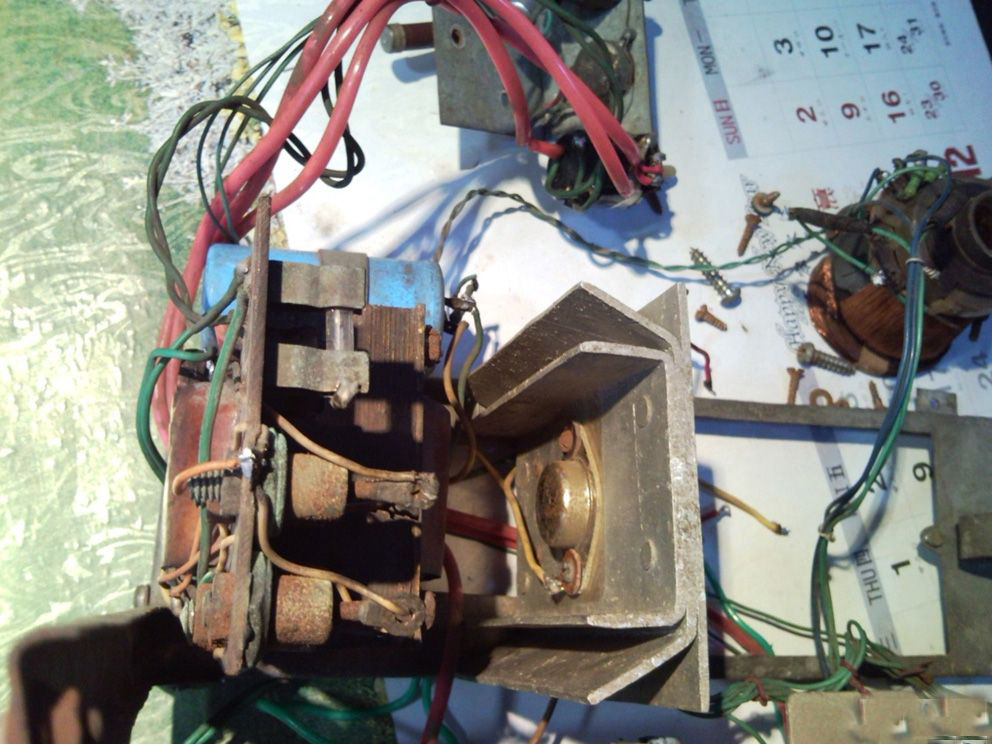

变压器部分，右上四个整流二极管

电源稳压管部分

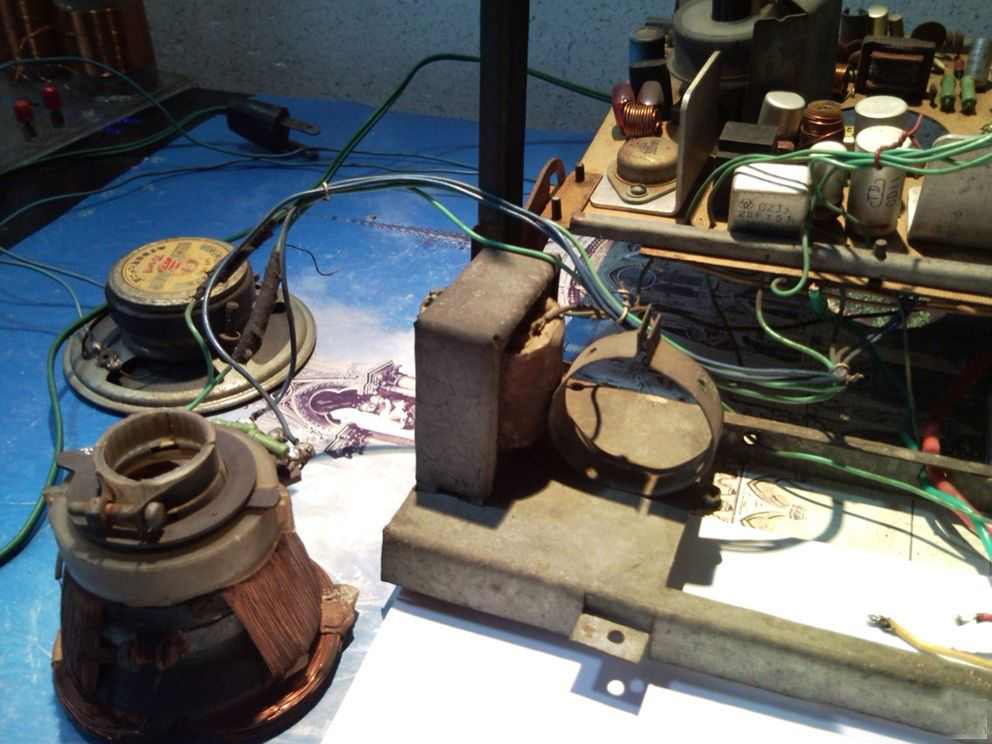

编转线圈

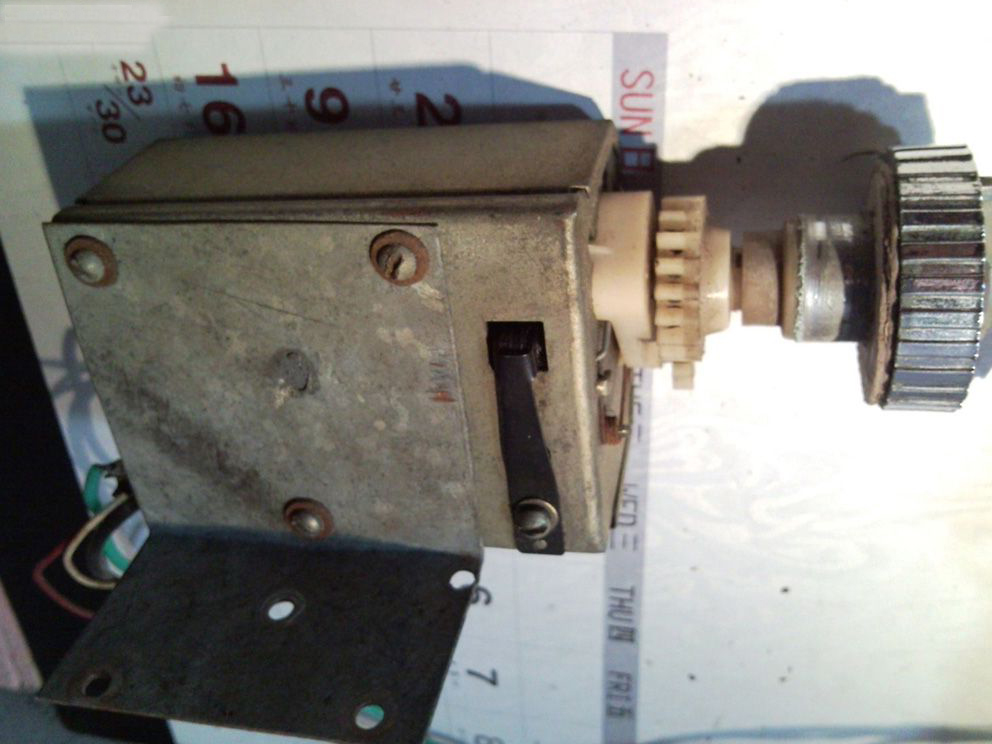

高频头

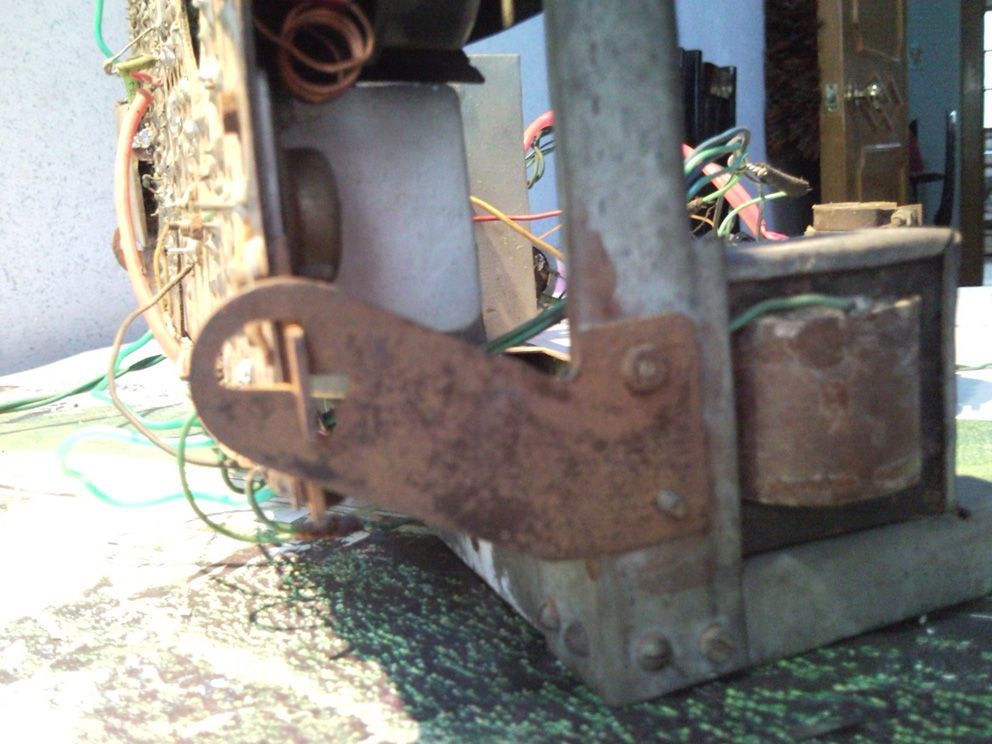

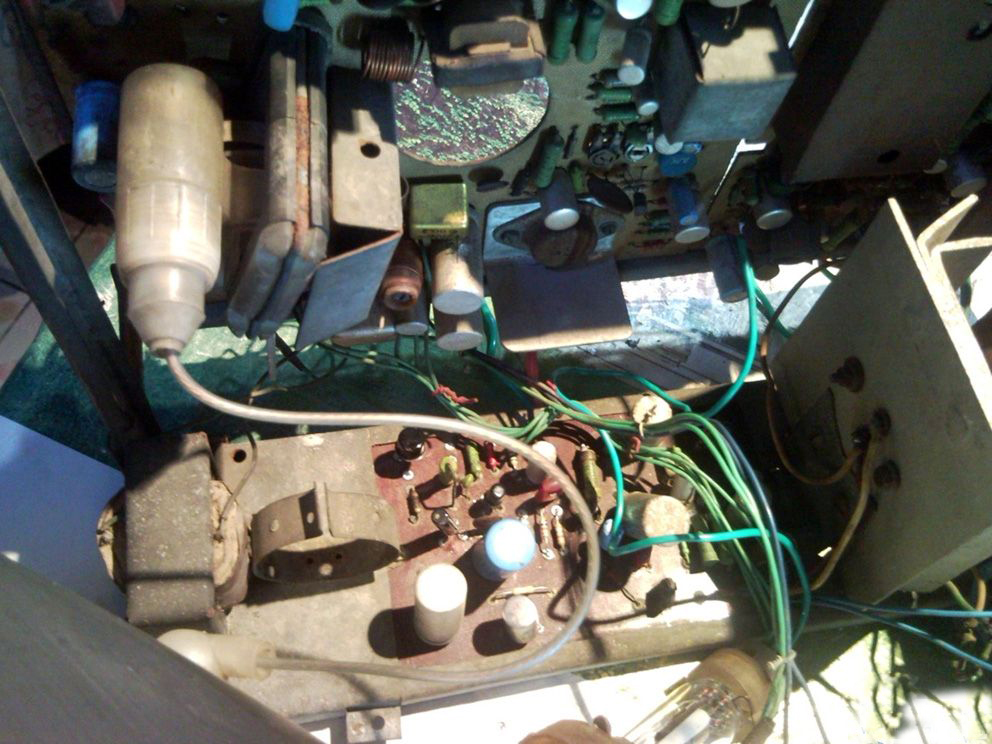

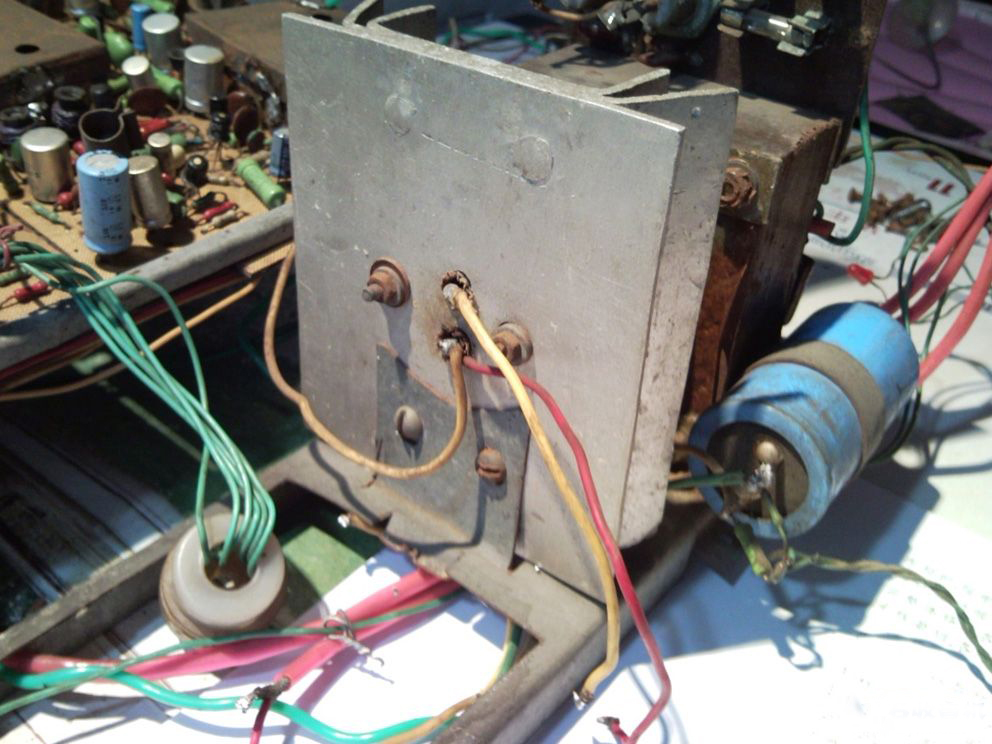

铁支架

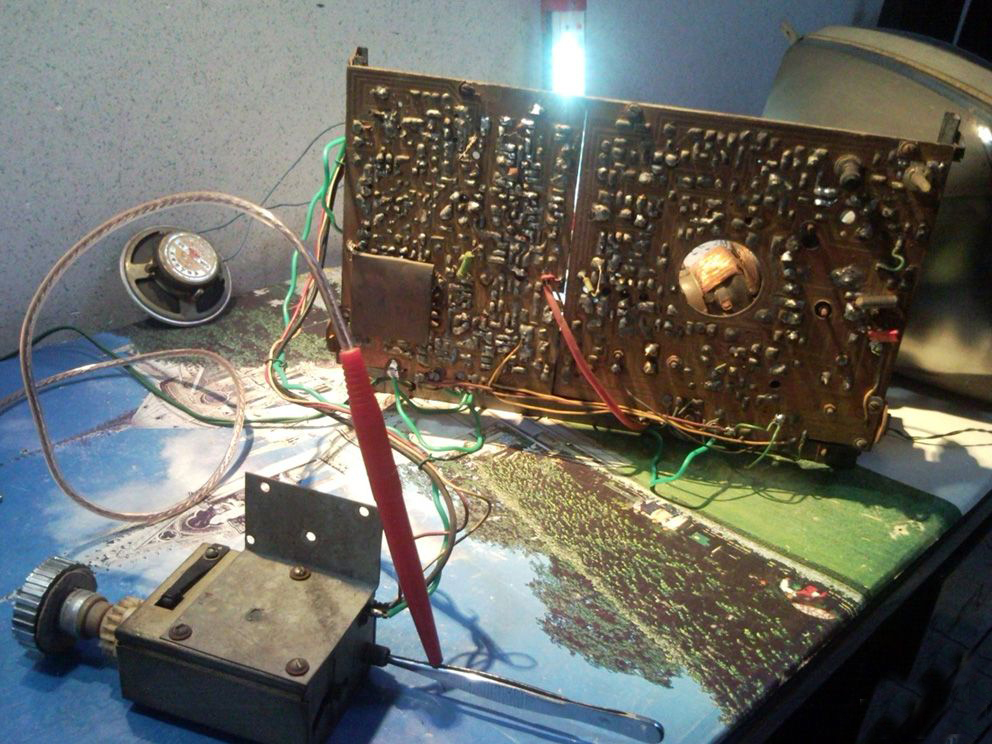

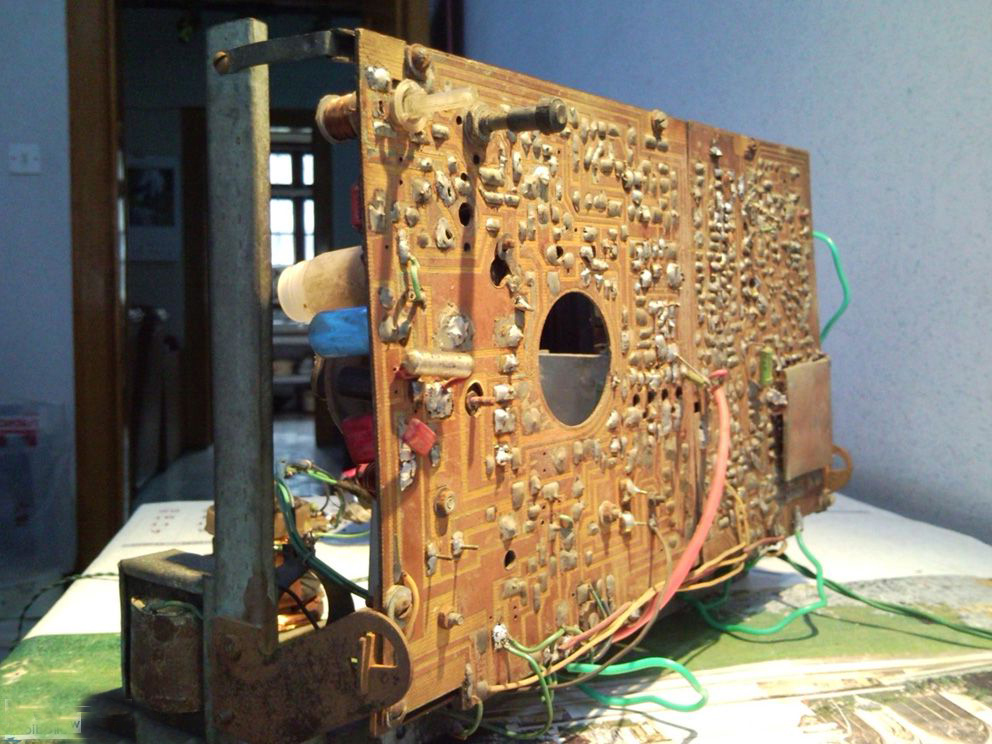

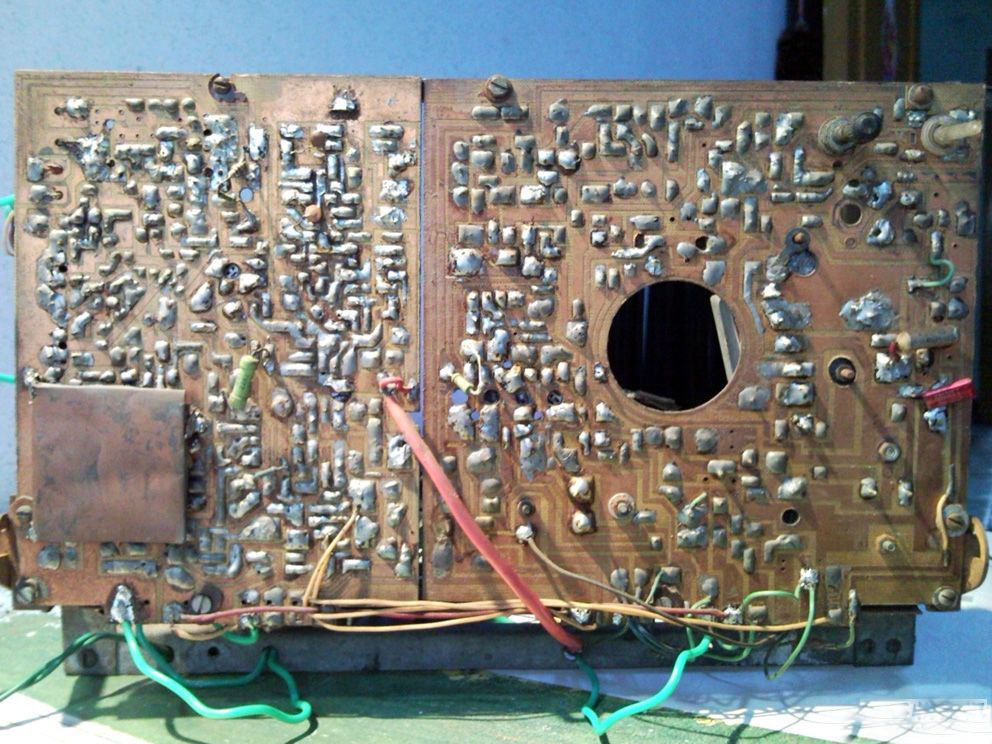

主板背面

主板背面，79年至80年初制作这电路的，应顶着巨大的压力和不屈不挠的斗争才有这样的成果，

70年代末到80年代初，组装12D1电视机是一个潮流，许多厂商都加入到DIY产品的制造中，当时有成套的12D1电视机电阻、电容和中周买，不难看出这台机的印刷电路板买的成品印刷版，中周也是买的成套产品，电阻、电容、晶体管等是零星购买的。

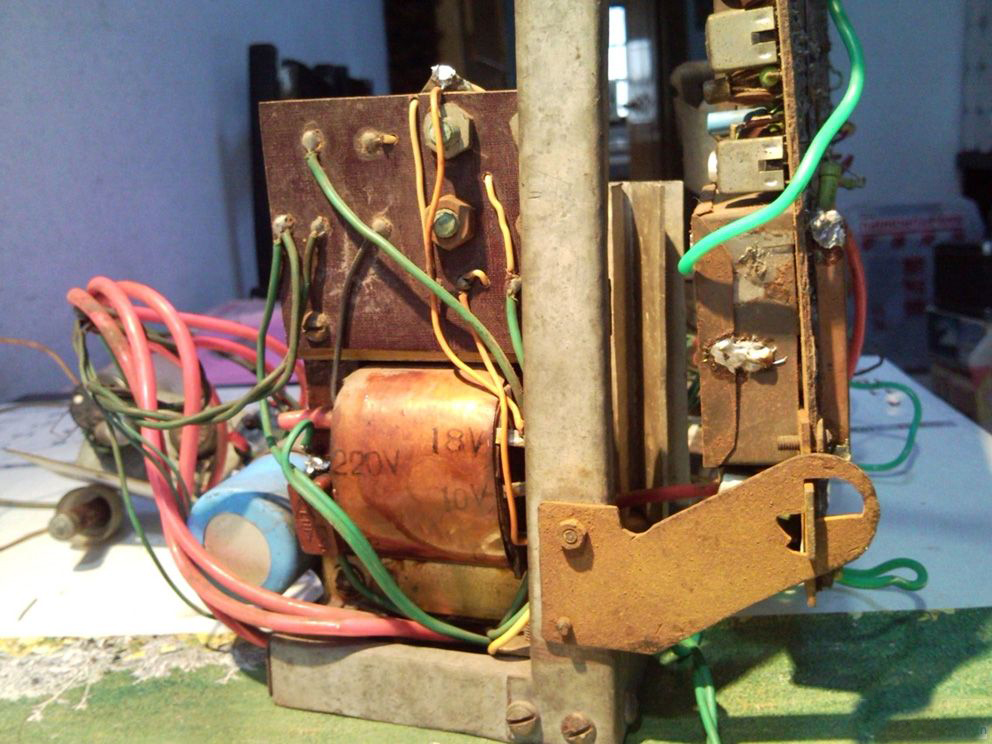

变压器输出18V，10V

稳压部分

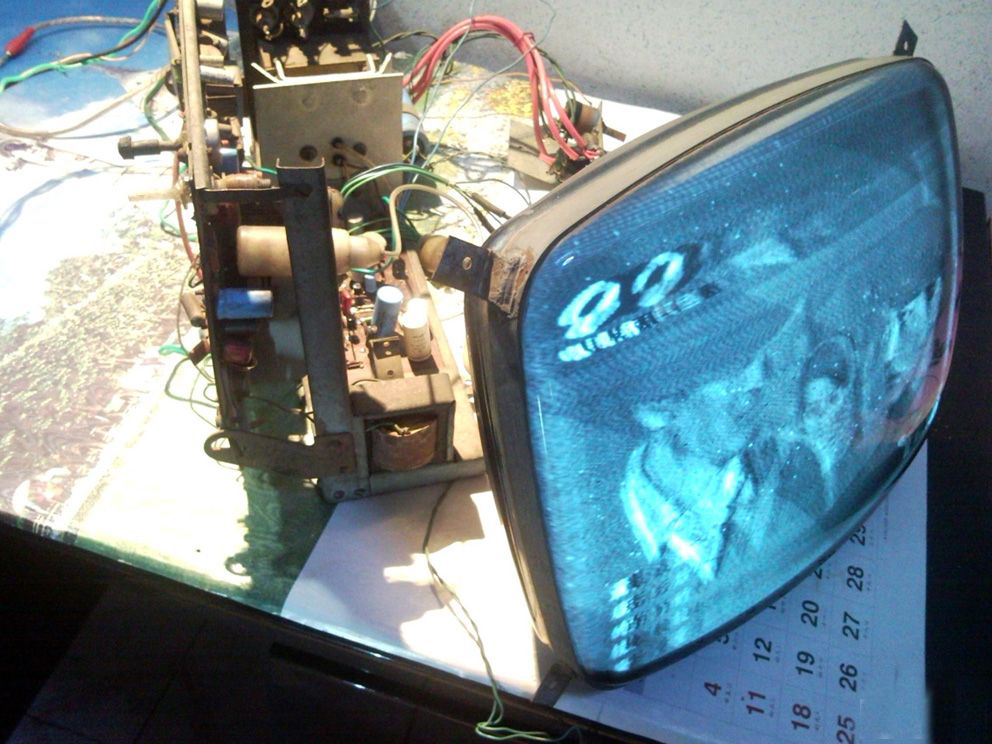

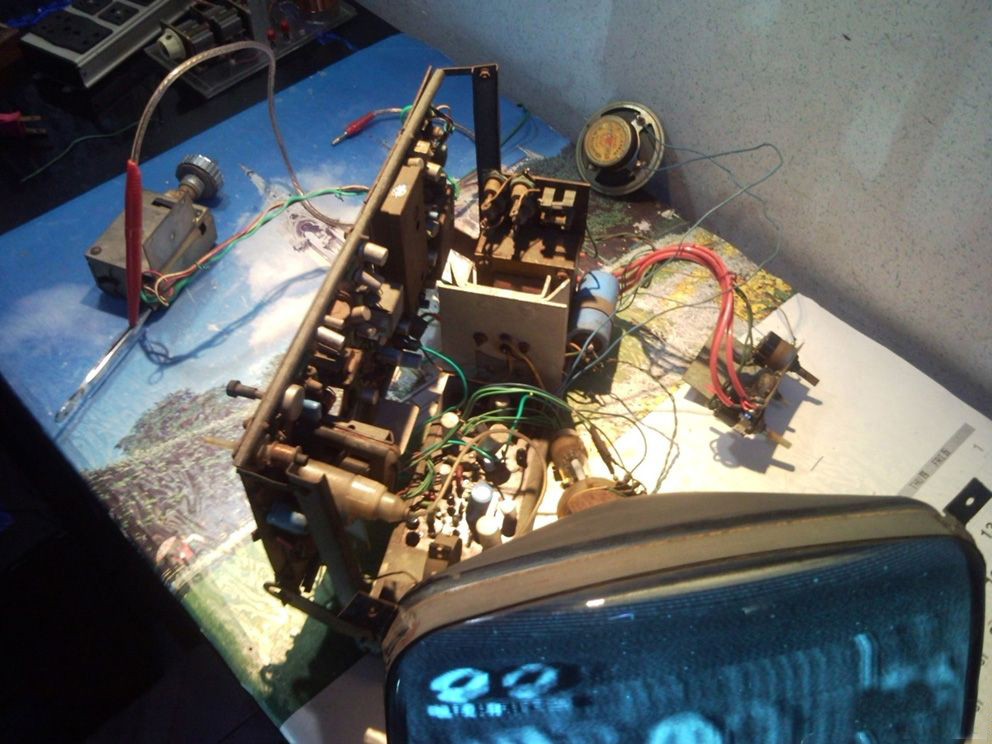

通电图像干扰严重

图像扭曲重影

黑白电视一条铁到高频头输入口就有信号反应

图中的机内天线其实就是万能表笔插在高频头输入口中的，所以接收性能不可能好，（关于天线，有个笑话，老太太说，手不摸看不清楚，挂上一块肉不就得了）。

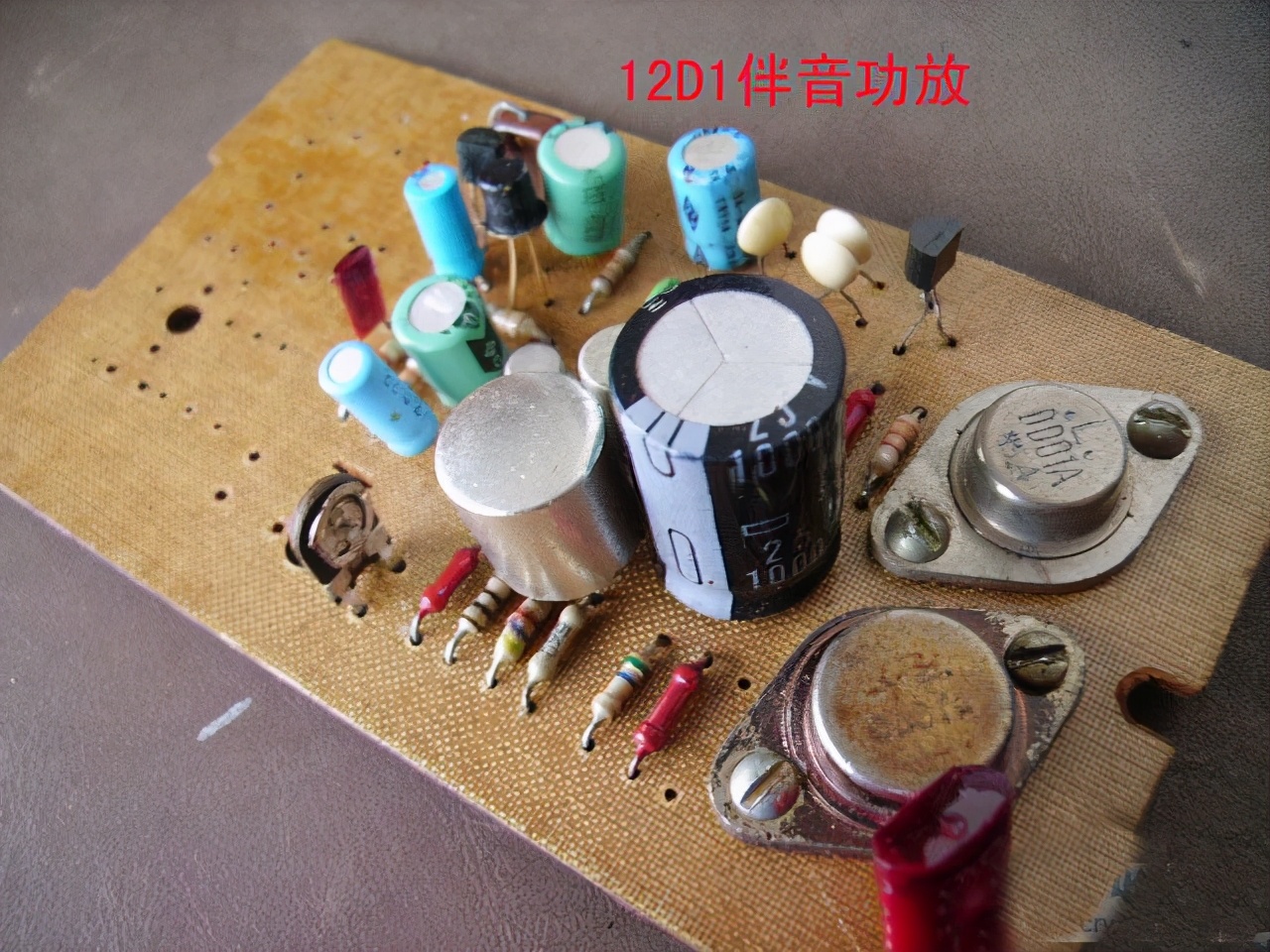

伴音板换新元件

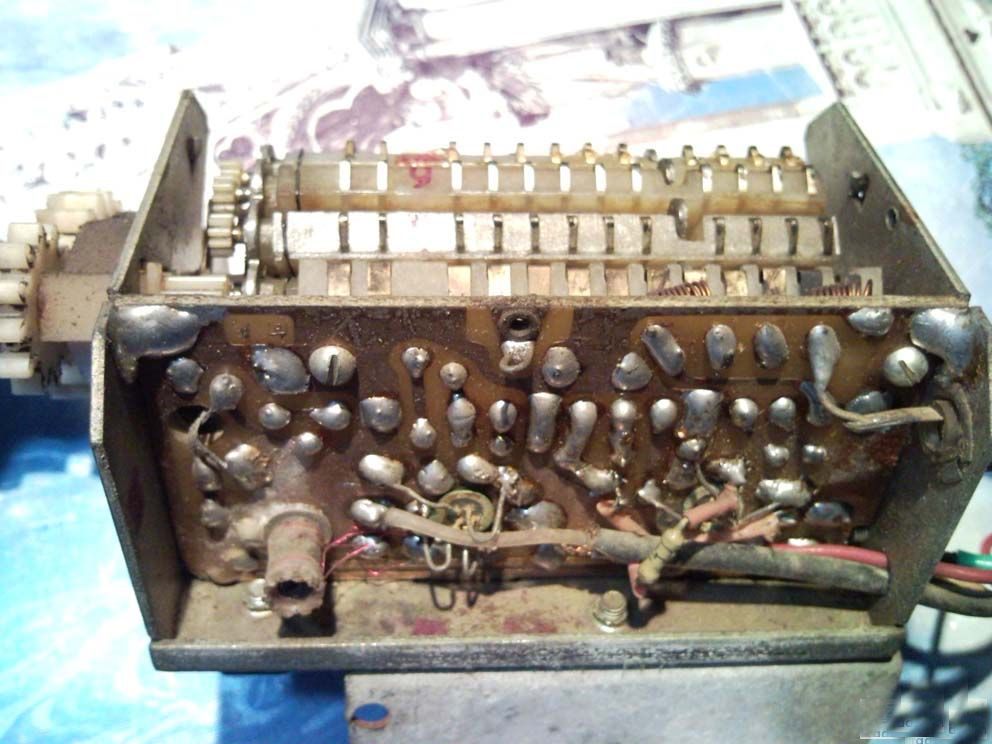

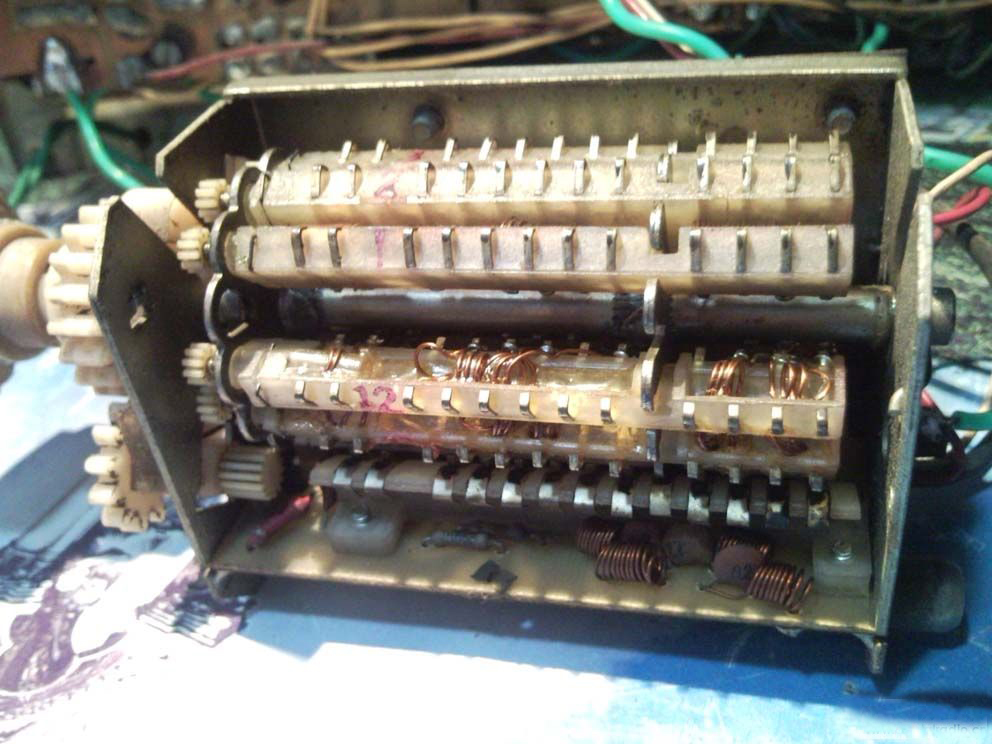

高频头内部

自制的行推动变压器

自制的场震荡变压器及屏蔽罩

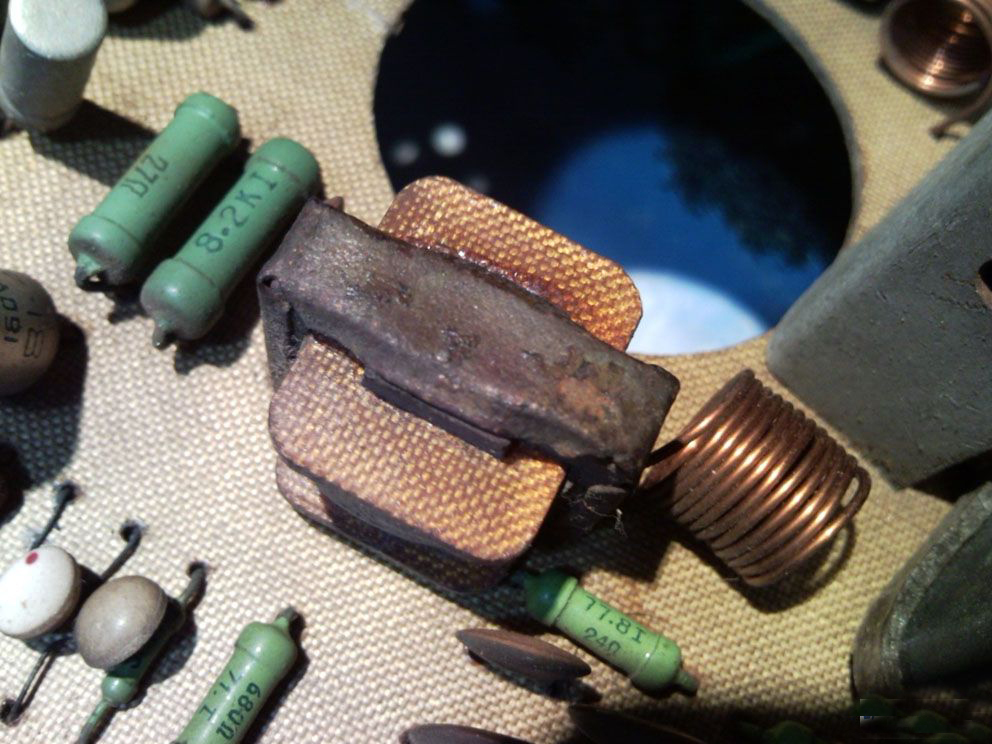

自制的场输出厄流

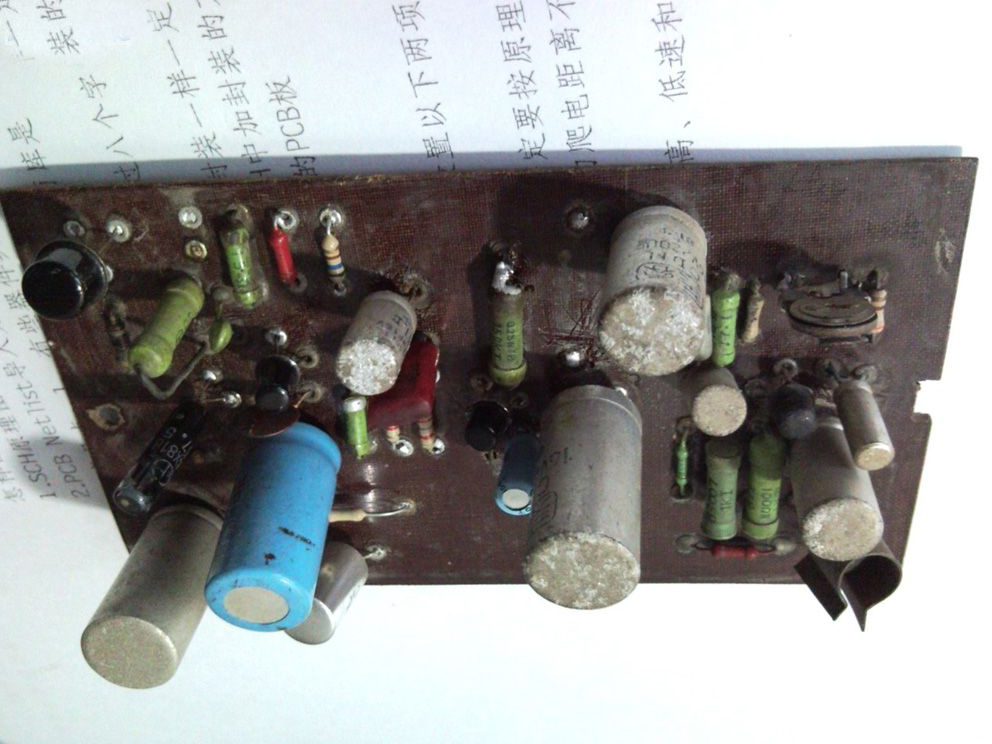

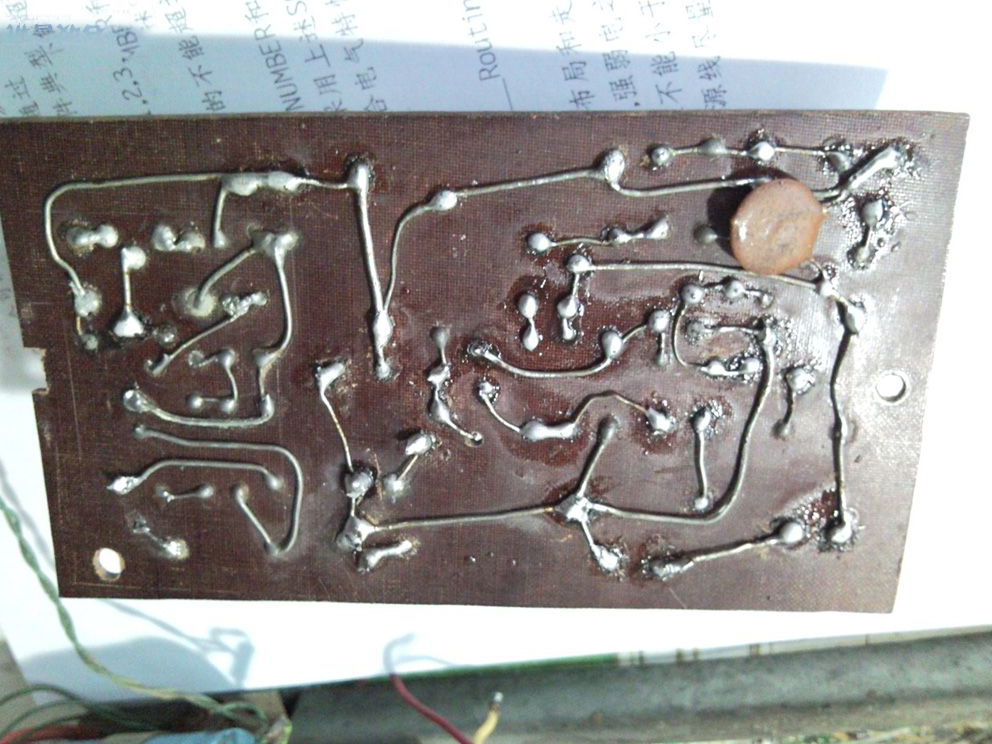

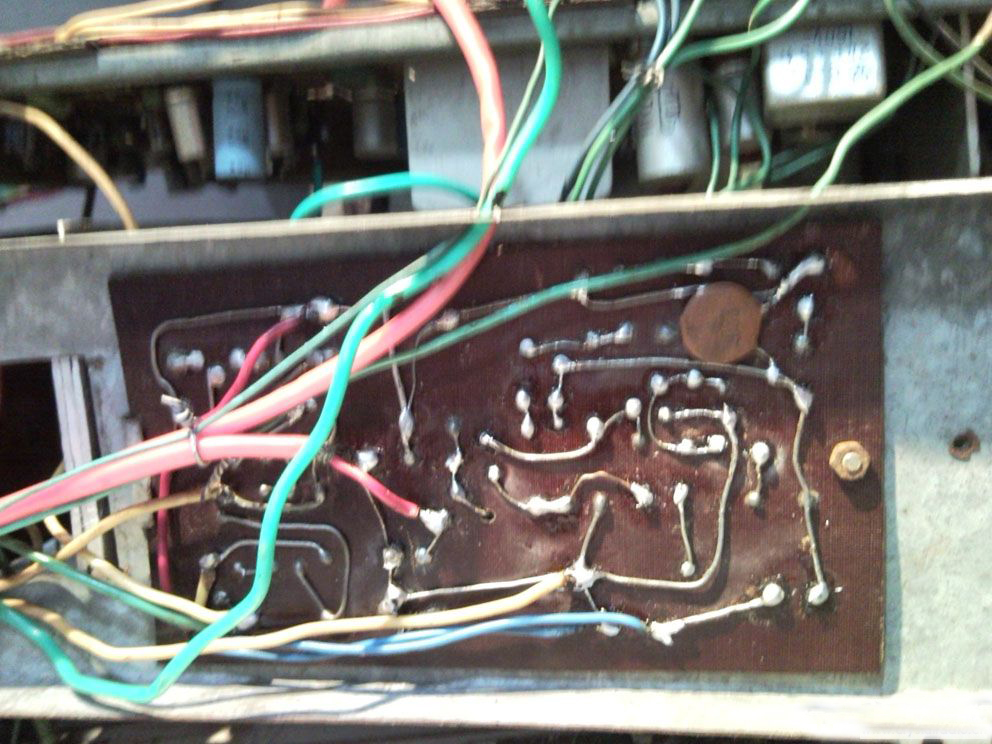

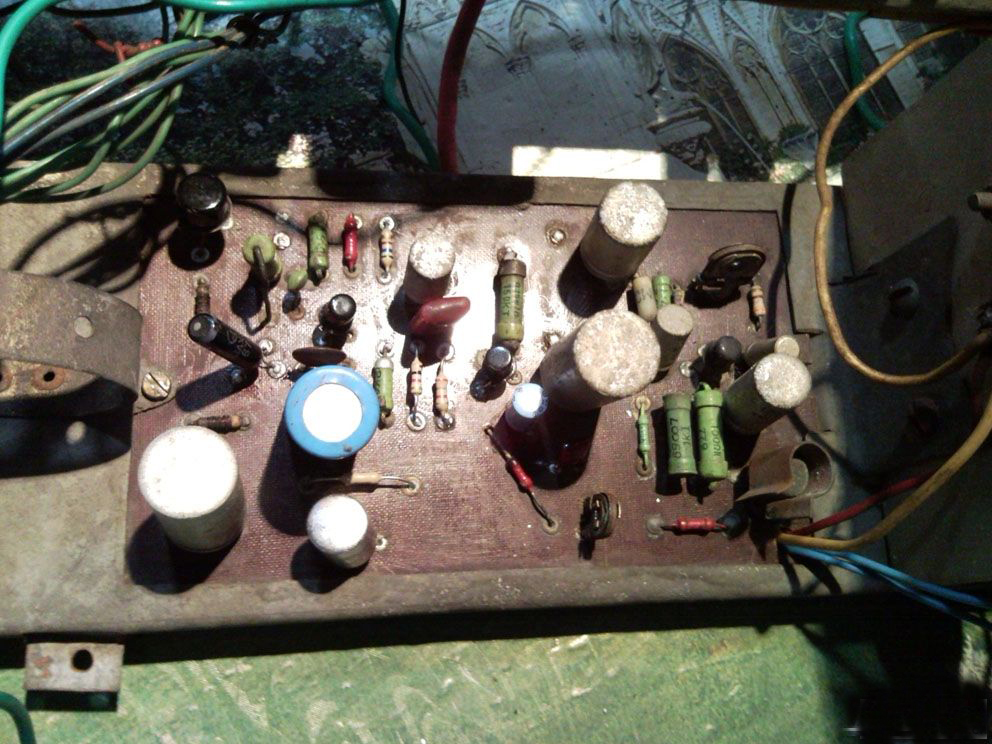

铆钉板9D3 伴音功放及稳压电路（焊接面）

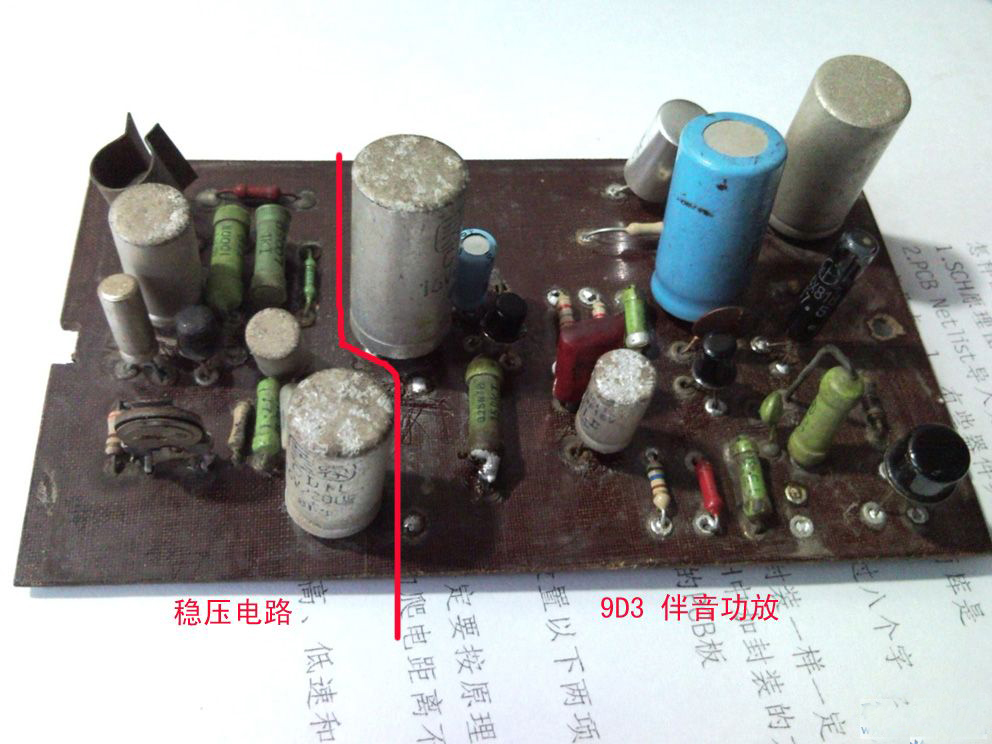

铆钉板9D3 伴音功放及稳压电路

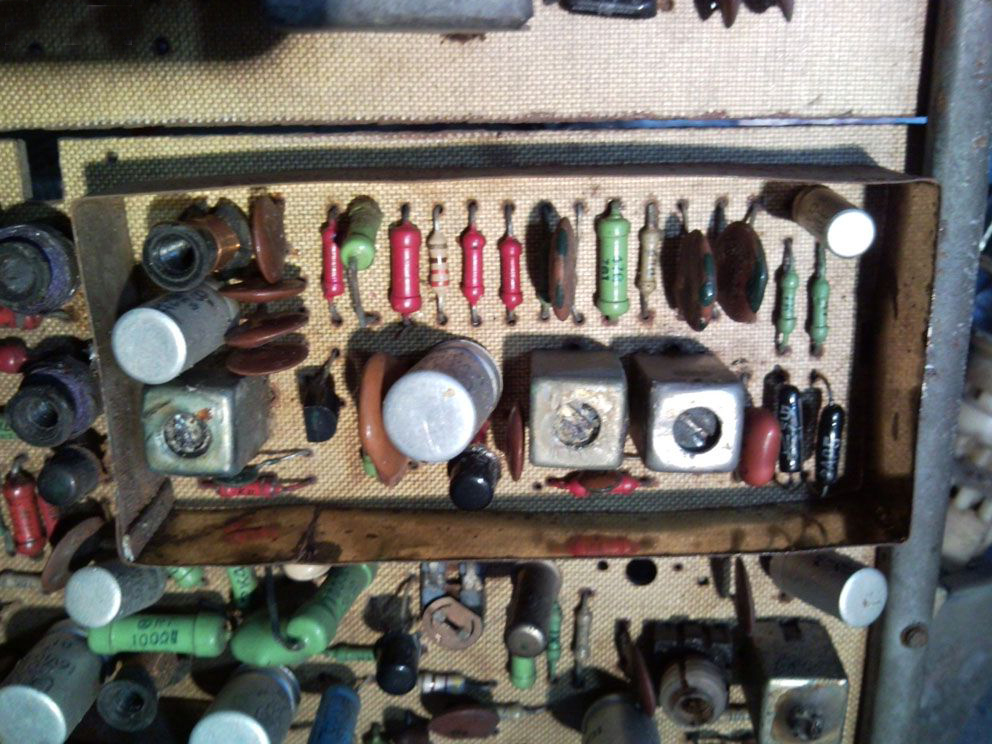

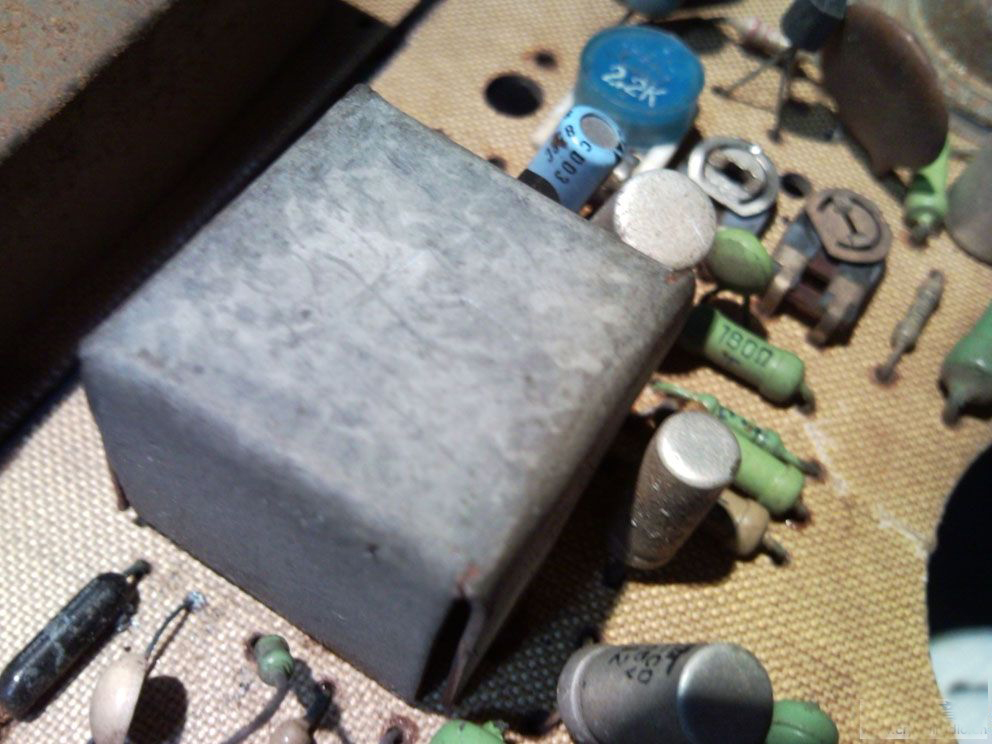

揭下伴音中放屏蔽罩

揭下伴音中放屏蔽罩，近图，全晶体管电视那时候业余工具少 调试会不会太难啊

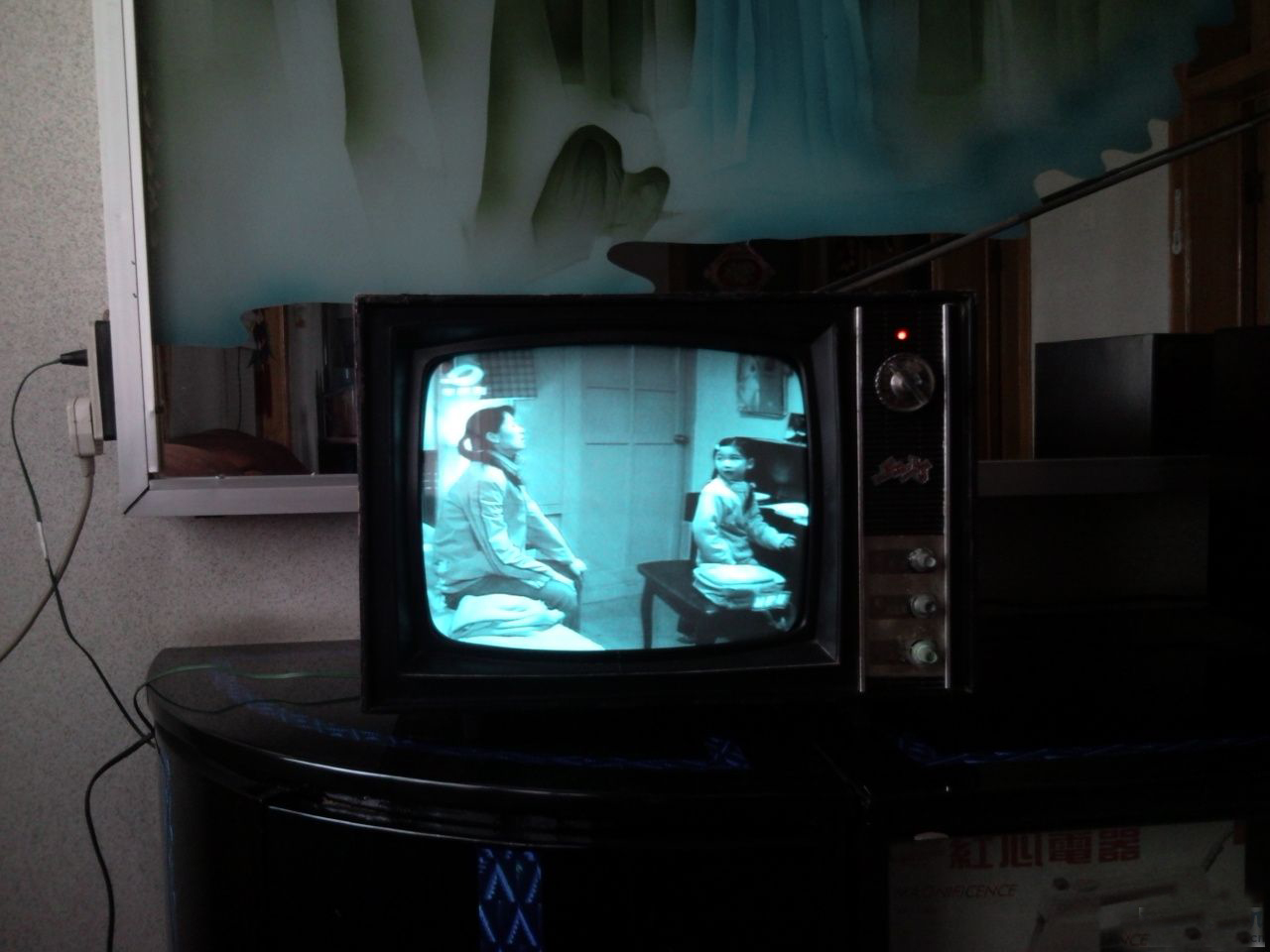

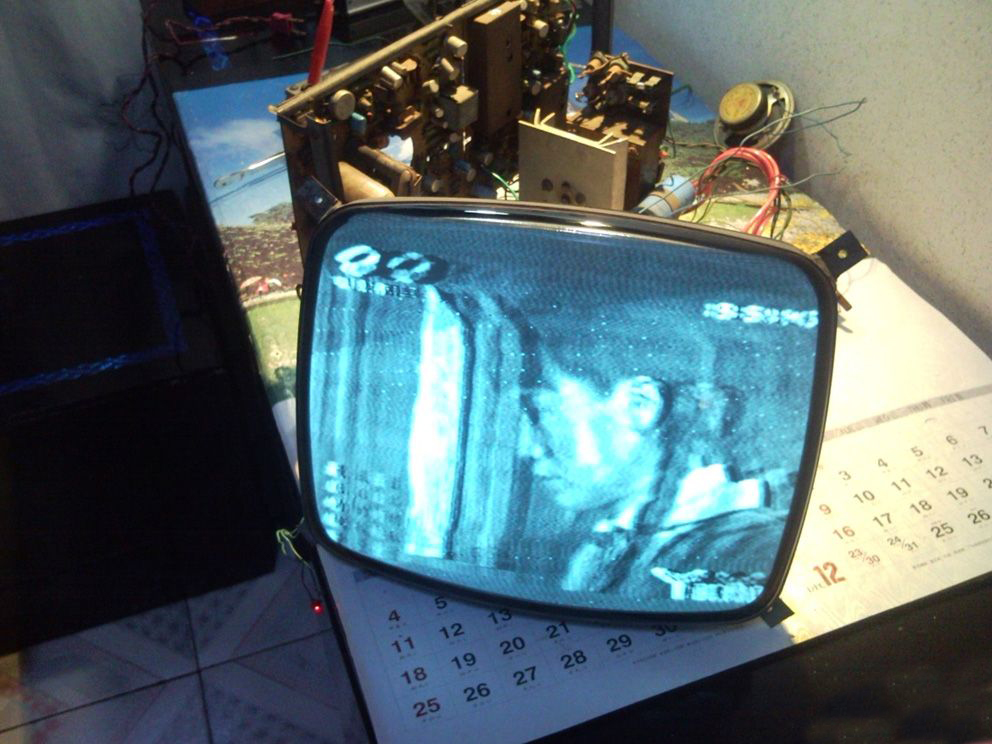

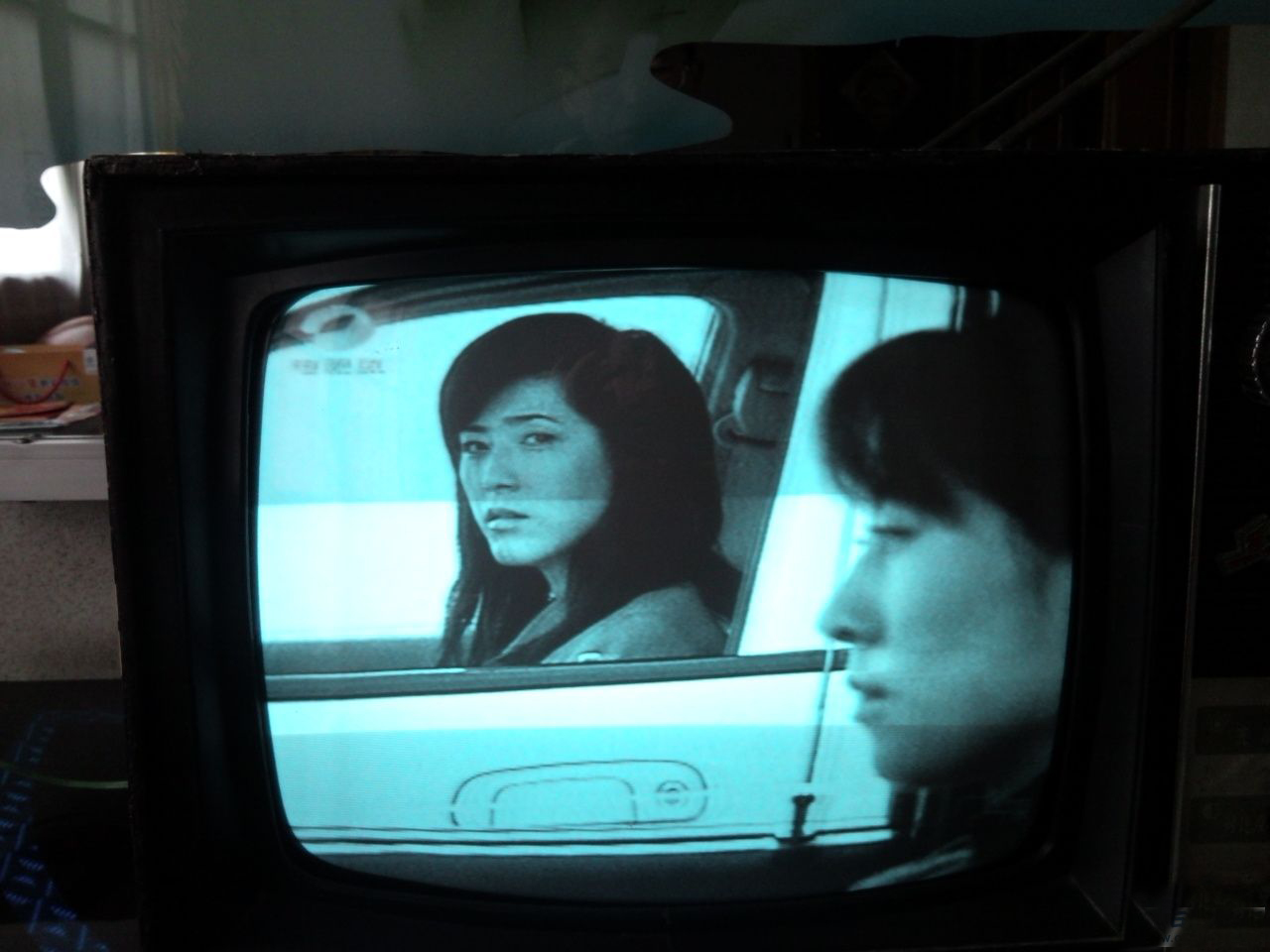

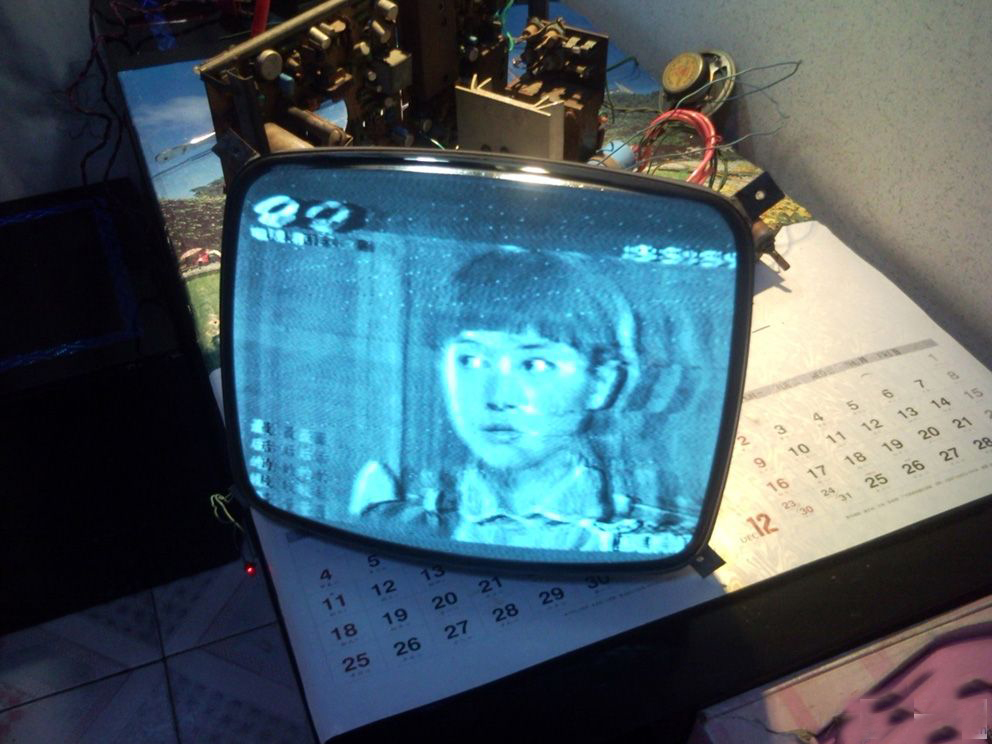

把12D1电视机有问题的地方都进行了维修，更换了一支伴音鉴频二极管，更换了场幅、场线性可调电，更换了电源滤波电解电容，将机壳起翘的面板用胶水胶牢，最后将机芯装进机壳，接通电源，用机上的拉杆天线接收图像清晰

在当年物质极度缺乏的时代，光有热情是不够的，还得很多的米才能做成这机器。

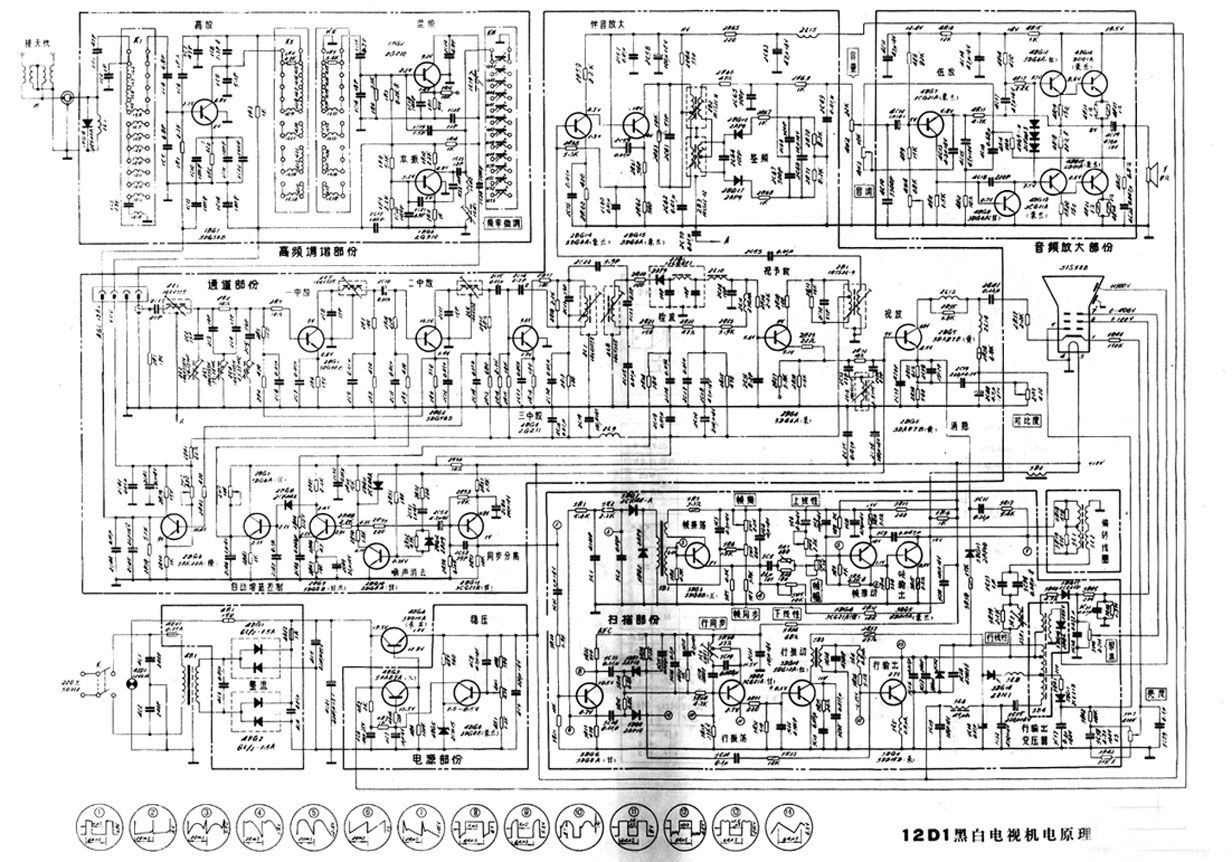

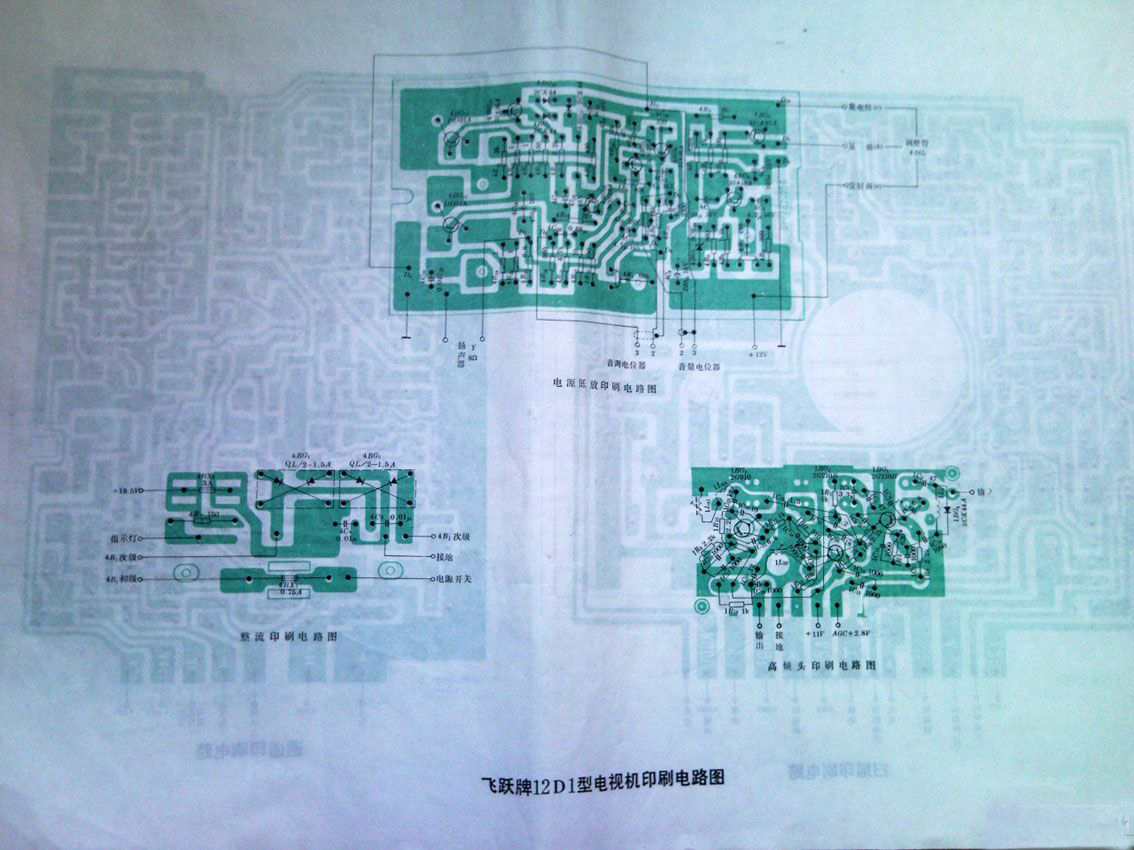

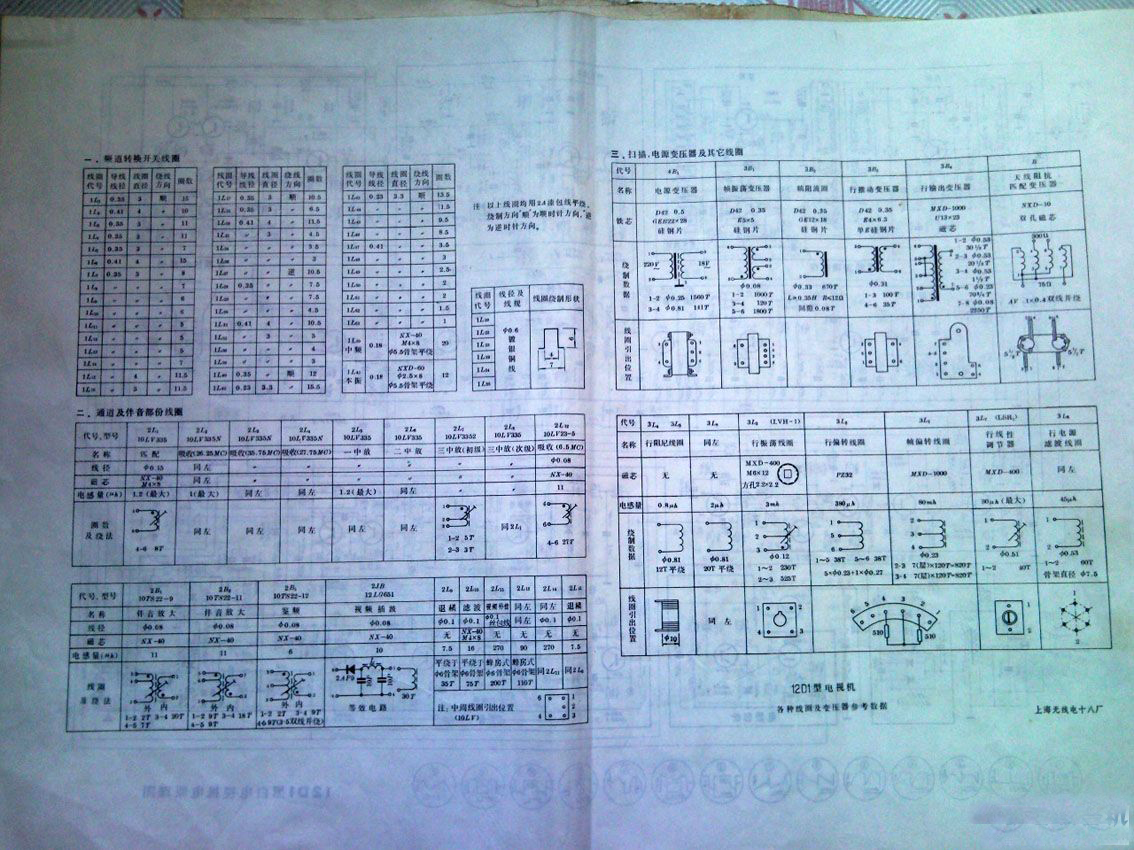

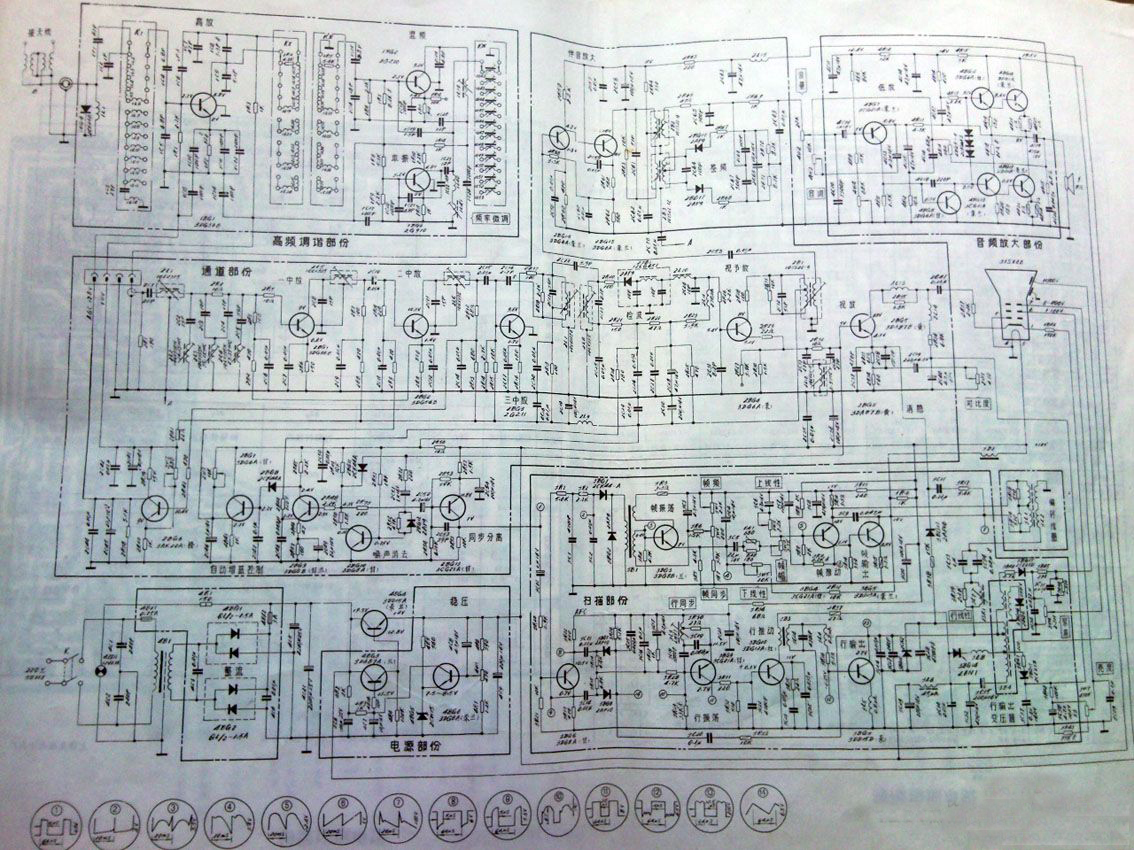

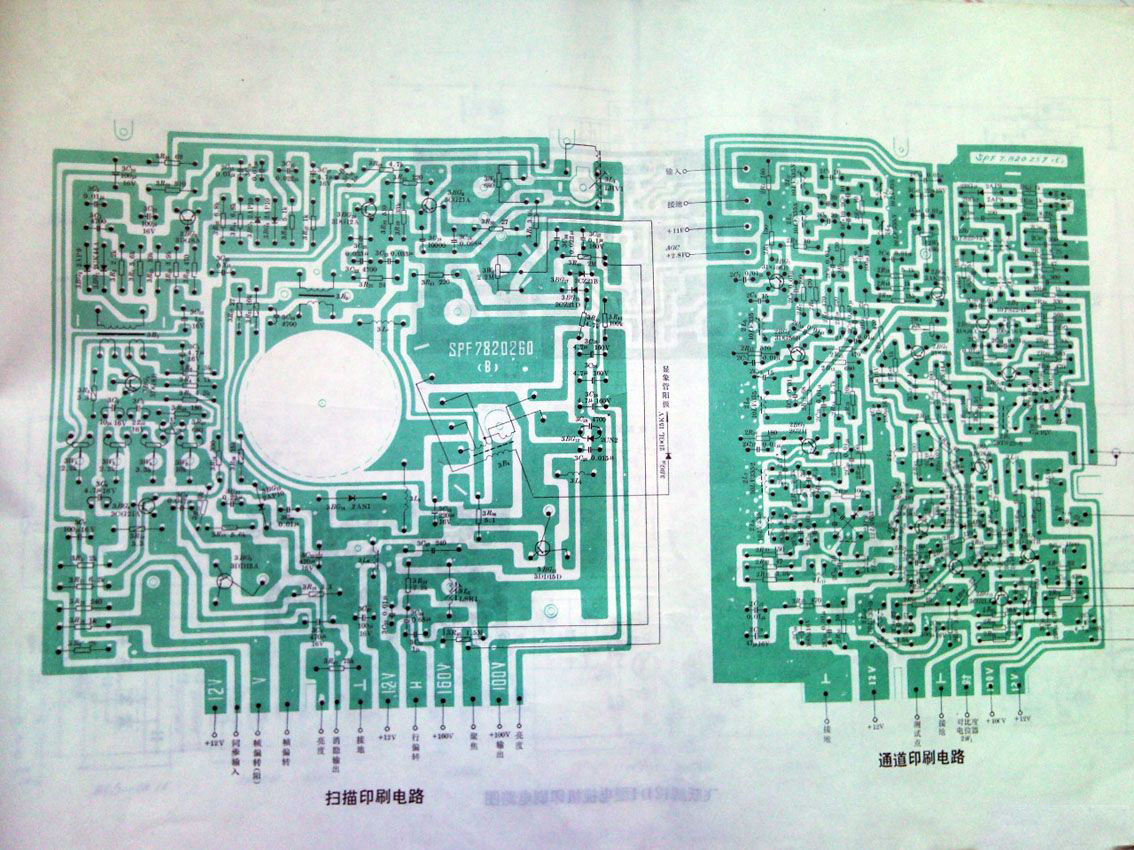

电路图

总结

这款机器当年爱好者仿制的很多，木质机壳音质很好，许多地方卖套件大概260元左右，像管和许多元器件是副品或者处理品，套件方便组装，自己购买元器件，硬件，可以便宜些，KP12高频头自己买硬件装好像十元左右吧，有AGC控制的。

那个时代过来的爱好者确实是全手工，许多人一起合作，因为许多元器件不好买，一装就是十几台，调试就靠一块万用表，不靠仪器，为此上门修理也方便，不会因为没有仪器修不了，靠仪器的没有仪器就不会修了，那时练出的水平，今天有了仪器，还是感到有用，二者之间的差异不大，因为是厂产品质量要求统一合乎标准，一般自己收看，有些偏差，不影响，我们不能以现在的眼光看当时的电视，80年那会有台黑白电视，哪怕是自己组装的，都是非常高大上了。

电子制作只是七八十年代经历过的东西，是不值什么钱的，现在被人们广泛地称之为电子垃圾来处理，但40年前的东西真的很值得珍藏，很多人接触黑白机的时候已经是UPC3片机了。
