中国香港制造的Design by mr.k自耦音量变压器无源前级介绍

无源前级，也称被动式前级，没有主动放大元器件及电路，所以不需要插电。大多数无源前级的结构非常简单，功能就是音源切换及音量控制，讲究一点的会采用高级别的电位器，甚至波段式多级电阻阵列衰减器。

现在的音源输出电平普遍超过1Vrms，高达4Vrms的也不少见，这为使用无源前级提供了一定的基础，但因为被动式的无源前级本身不提供增益放大，在选择搭配功率放大器或有源音箱方面就有局限性，所以终归无源前级是非常小众的存在。

Design by mr.K是中国香港的音响品牌，100% 在中国香港设计和手工制作。Design bymr.K PPA-01 无源前级，最为独特之处在于提供增益！核心在于自耦变压器。

通过复杂的C –core自耦变压器的绕组，PPA-01无源前级可提供 20dB-80dB平滑的59 级机械音量控制，以及四档、最高达到10倍增益的选择开关。自耦变压器完全不使用交流电源。所有这些都是的。

音特网

交易区新帖推荐

PPA-01可以怎么玩？

首先，作为一个普通源前级，接驳音源及功放/有源音箱，这是最传统的用法。

肉眼可见的好处是省了一条电源线，哈哈。

不同于电位器或多级电阻型衰减器，通过自耦变压器的不同圈数比来提供音量控制，声音表现的主观听感是有明显的不同；更为有趣的，是具有1x、3x、5x 和 10x 共四级增益可选，不同的放大倍数配合不同的录音、不同的功放，可以微调出用家喜欢的声音走向。

自耦变压器提供的增益，与三极管、运放、集成电路提供的主动增益，主观听感是有较明显的差异，那么，Design by mr.K PPA-01接入现有的音响系统，就丰富了音效调整的可玩性。

音响系统的功能，在于把“微缩”的录音，放大几百、几千、几万倍把声音舞台呈现出来，而音源、前级、后级（有源音箱的功率模组）等各个阶段的不同增益方式，对最终的音效呈现影响各有不同，PPA-01的可玩性就体现于此，4档增益、59级电平控制，配合原有的音源、前级乃至后级（如果也可调），就可以有非常精细的音量、声场、平衡度的调整手段，也能加深爱好者对“增益”的理解及应用。

音特网

PPA-01 主要特征

通过磁滞理论的应用，59 级C-core自耦变压器通过线圈绕组感应磁力，具有 1x、3x、5x 和 10x 增益共四档放大倍数选项。

增益（放大倍数）选项	声音描述
1X	定位精准，高品质
3X	高音甜美，高品质
5X	甜美的高音，厚实的低音
10X	非常厚实（适用于数字设备或薄声设备）

音特网

59级机械式开关，配合59级自耦变压器提供音量控制，这是PPA-01的核心技术。与传统的基于可变电阻的音量控制不同。

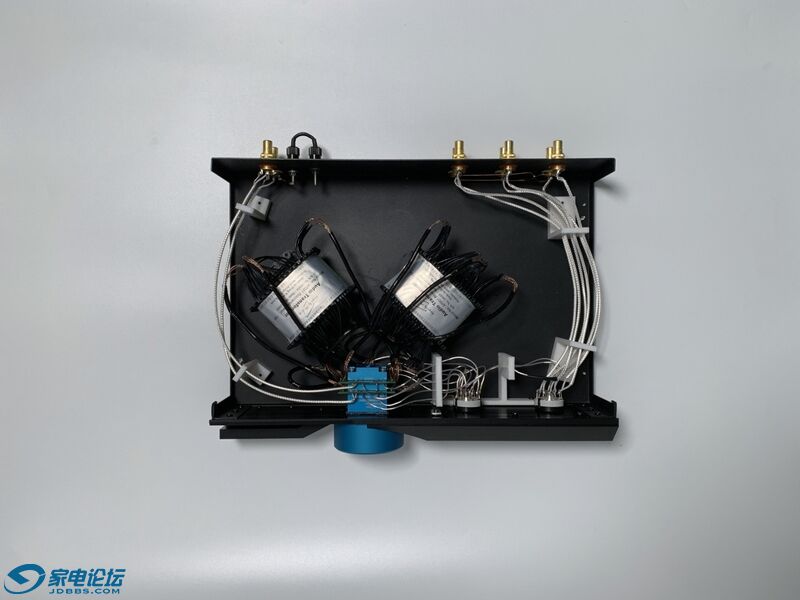

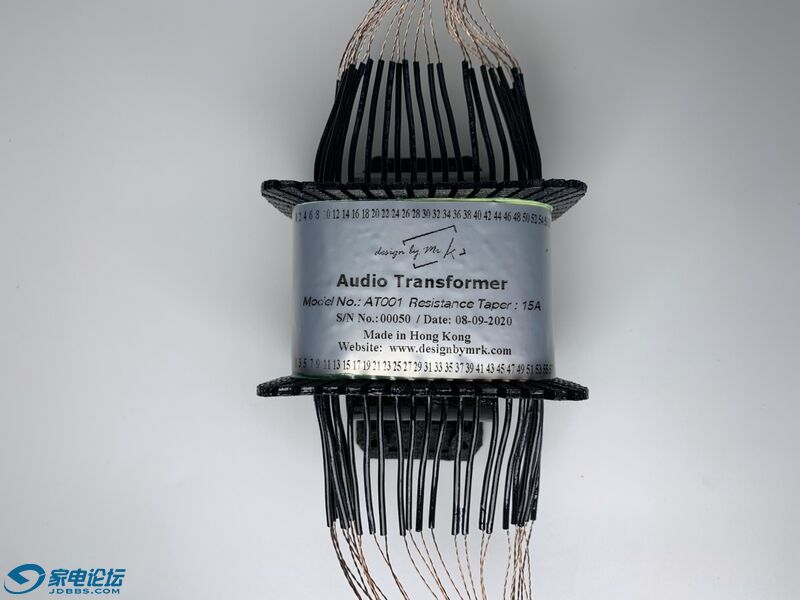

59 级C-core型自耦变压器采用特别研发的磁芯材料及新的“冷熔法”技术，不采用金属夹具进行稳定。PPA-01使用了两个自耦变压器供左、右声道使用，成90度角安装，有效减少了左、右声道相互作用造成的串扰失真。

GND接地处理，提供 House GND （家居市电公共接地）和Audio GND （音频专用接地）的灵活使用，方便地盒及对接地有心得的玩家。

规格

信号变压器

类型	C Core
芯材	（保密）

电压阶数

电压阶数

59级

输出幅度

测量条件 连接输入阻抗不低于10kΩ的放大器，以避免发生故障。PPA - 01的输出阻抗为10kΩ。
输出幅度（增益）	+20dB – 80dB

增益幅度

增益	1X	3X	5X	10X
圈数比	1:1.00	1:3.10	1:4.97	1:10.39

频率响应

测量条件 用 10kΩ 电阻负载调到最高音量
频率响应	20 – 20kHz (+/- 3dB) @ 1X 增益

信号连接

输入	RCA单端 3组
输出	RCA单端 1组
接地	HG 1组，AG 1组，可短接

尺寸

35cm宽

28cm深

8cm高

重量

净重4KG

含包装6.8KG

串联型步进式衰减器阻抗特性/ 15A（用于 1X 增益）

注：纵轴为电阻（%），横轴为音量旋钮行程（%）

木吉他

失真THD是多少

音特网

交易区新帖推荐

木吉他 发表于 2022-3-2 12:24
失真THD是多少

因为是无源，被动式前级，理论上是没有失真的。所以就没有这个参数。

车欠

音特网 发表于 2022-3-2 12:49
因为是无源，被动式前级，理论上是没有失真的。所以就没有这个参数。

自耦变压器上升沿下降沿应该会有变化的吧

敏于行讷于言

车欠 发表于 2022-3-2 13:09
自耦变压器上升沿下降沿应该会有变化的吧

频率响应
20 – 20kHz (+/- 3dB) @ 1X 增益

肯定会有的，不同增益条件下又不一样了

ronghyu

创新有概念

但希望别走歪了。。。

AV风暴

不新鲜，这个参数也不怎么样。

AV风暴

输出+20db时，它的输入阻抗是多少？这个参数非常重要！

AV风暴

说实话，这东西没有什么技术，但需要有耐心（手工制做）或精密绕线机。

bg5qao

AV风暴 发表于 2022-3-2 16:25
说实话，这东西没有什么技术，但需要有耐心（手工制做）或精密绕线机。

首先得有一副好铁，其他都不是问题

chen2003

是的， 或 对音响器材来说 铁也是非常最重要的

没有好铁 难有好声音

cd6lw

既然无源，又何必增益
