维修机器，有怀疑，先替换

司马信

交易区新帖推荐

很多老师傅，维修速度快，除了经验丰富外，手上的配件多，一怀疑先换上，节省了分析的时间。

hewhl

司马信 发表于 2022-1-26 16:26
很多老师傅，维修速度快，除了经验丰富外，手上的配件多，一怀疑先换上，节省了分析的时间。

不知道是音频上的供电电压导致控制板出现问题，还是控制板本身的问题。

hewhl

司马信 发表于 2022-1-26 16:26
很多老师傅，维修速度快，除了经验丰富外，手上的配件多，一怀疑先换上，节省了分析的时间。

R504保险电阻有时会很烫，有时正常
IC505 5,6,8,9脚电压不正常，基本为0，这个管子供电是的有，也不知是管干什么用的

司马信

测一下R504在烫和不烫时两端的电压，以确定故障点在它之前还是之后。对于IC，顺着供电的线路查，看看时供电问题还是IC本身有问题。

hewhl

交易区新帖推荐

司马信 发表于 2022-1-28 12:43
测一下R504在烫和不烫时两端的电压，以确定故障点在它之前还是之后。对于IC，顺着供电的线路查，看看时供电 ...

解决了一些问题，IC505非门运算块出现问题，导致不起震，引起主控IC501不工作，用板子上的507临时替换，可以显示（不太正常），可反向播放与快退。现在的是问题是IC501接收到正向播放与快进信号，23脚电压没变成0V，导致卷带电机不工作。之前的R504发烫，应该这个脚处于5V状态，与卷带驱动电路冲突了，引发大电流。IC501上面有SONY LOGO,可能是单片机。

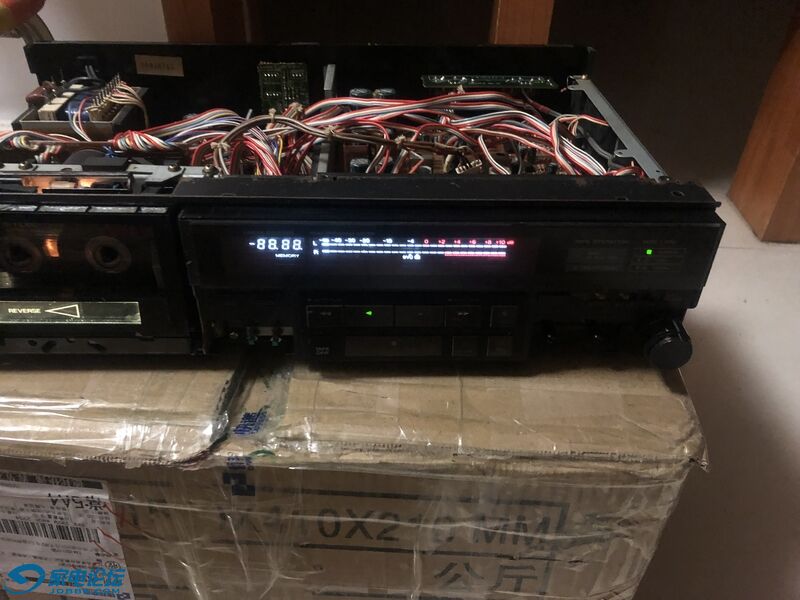

还有就是显示还是不正常，数码计数全亮，不知是不是显示IC出问题了

司马信

hewhl 发表于 2022-1-29 01:09
解决了一些问题，IC505非门运算块出现问题，导致不起震，引起主控IC501不工作，用板子上的507临时替换， ...

我没有这台机器，难以凭这些信息判断。通用的方法，当某些逻辑电路没有按预设成为高或低电平时，可以人为断开该脚，制造一个高电平或低电平，看看后端的操作是否能恢复正常，然后再推断故障位置。

hewhl

司马信 发表于 2022-1-29 14:13
我没有这台机器，难以凭这些信息判断。通用的方法，当某些逻辑电路没有按预设成为高或低电平时，可以人为 ...

IC501 MR,MF通过高低电压，控制卷带马达驱动电路正向还是反向。现在MF怎么操作都是高电平，MR电平变化与图纸描述一至。
估计IC501 MF脚坏了。看不懂IC501内部是通过外部操作，怎么判断输出高低电平的。知道原理，通过附加电路调整MF的高低电平。
有图纸，可惜超出了论坛可上传大小。

数码管IC701几个段脚，电压与图纸描述不一样，导致本应不显示的但还电压过低，还是隐约可见，通过相应的操作电压上神就更亮了。

670394641

我有台爱华音响，插电后，突然显示屏字符全亮，无法开机，怀疑是CPU坏了，换了同型号的2手CPU，装上全好了，这个情况也是个启示。

suline

显示屏负压输入-30v正常不？

hewhl

670394641 发表于 2022-1-29 16:57
我有台爱华音响，插电后，突然显示屏字符全亮，无法开机，怀疑是CPU坏了，换了同型号的2手CPU，装上全好了 ...

有没有，主控一个脚坏的情况？

hewhl

suline 发表于 2022-1-29 17:11
显示屏负压输入-30v正常不？

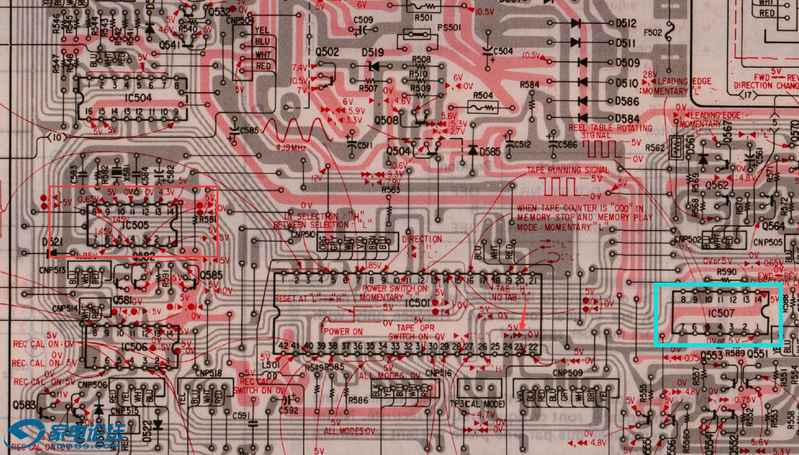

屏有变压一路单独供电，又与主控板连接一个 -30V的电压（实测-27.5V），详细见图

hewhl

suline 发表于 2022-1-29 17:11
显示屏负压输入-30v正常不？

hewhl

670394641 发表于 2022-1-29 16:57
我有台爱华音响，插电后，突然显示屏字符全亮，无法开机，怀疑是CPU坏了，换了同型号的2手CPU，装上全好了 ...

播放中，实际频谱部分非全高亮，只是暗亮。计数部分隐约看得出数字在跳动计数中。

suline

你上面说，不显示的时候，管脚电压是-5v?这不正常，图示是-25v
