打磨了个铁氧体磁头

javaio008

大家好，很久以前收了个SONY 磁带复制机，一直撩角落吃灰，这几天翻出来观察了下磁头竟然是废的 （磁头最重要的是磁头缝隙整齐，铁心其他部位小坑之类都无关紧要。）。好吧，司马当活马医，就图个乐趣。磁头材质是热压铁氧体，有点没把握，试试看吧。。。

很常见的雅佳GX系列磁头，被大家称作玻璃磁头，其实呢，玻璃只是铁氧体周边填充物，大家都知道玻璃根本不导磁，所以不要被误导。永不磨损的概念也只是理论上相对其它材质寿命长而已。

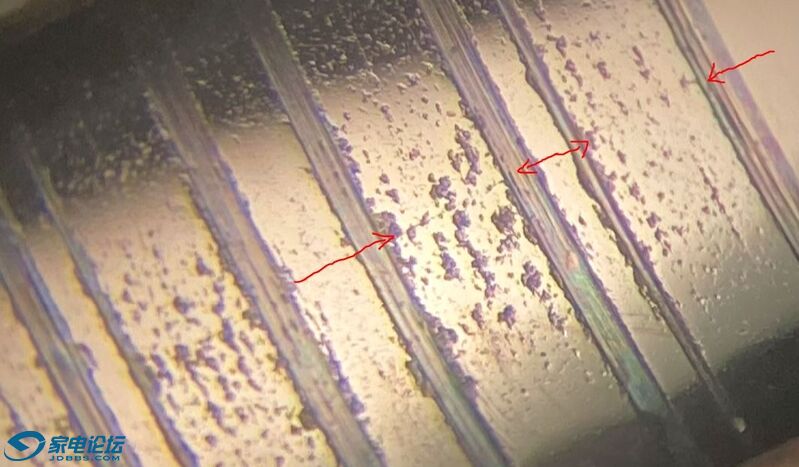

雅佳GX系列磁头，先锋CT-950/1000/A1，日立等用的铁氧体磁头都属于这一类热压铁氧体，磁头缝隙一旦腐败，不整齐就用不成了，直接表现就是高频下降或根本没有，录音然然呼呼。严重时肉眼可见磁头铁心面白点或泛白，这就是腐朽的特征。
目前就我碰到的铁氧体头，只有ALPS产的材质没这种问题，就是TEAC C3/FF-80/AWIA F80等用的那种. ALPS 产的铁氧体磁头即使磨出坑缝隙都不会崩溃，依旧整齐。

打磨方法及材料：
1. 方法具体见附件PDF，Nortronics官方的文档，按我总结就是要耐心（我断断续续花了两个小时），手要轻，用力要均匀。
2. 我先用2500目砂纸轻杀了一层，然后依次75，50，35，25 um 抛光带杀了一遍。没有的话用更细的砂纸代替吧。

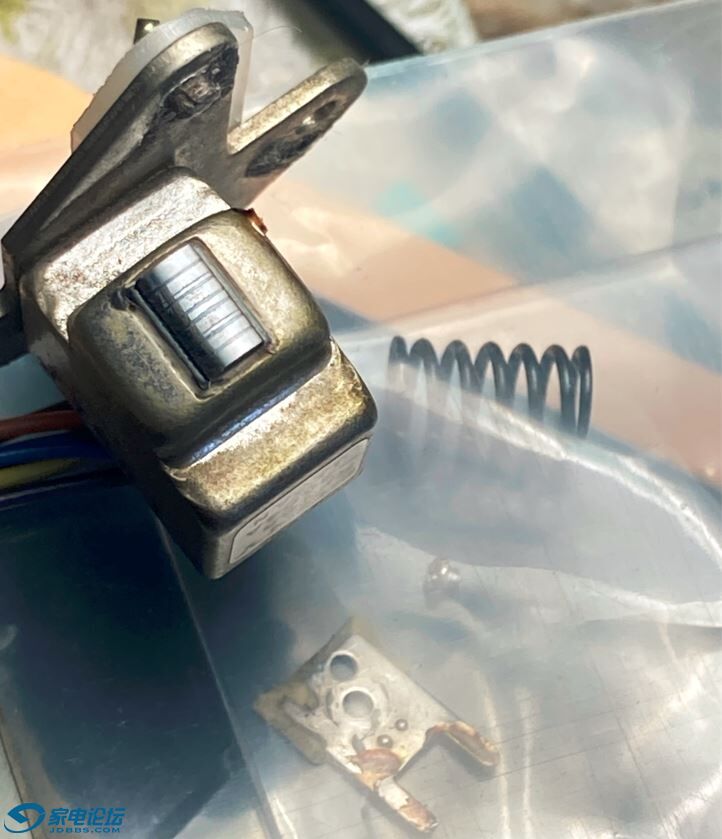

3. 拆掉导带叉，不然很难搞，这个案例导带叉是螺丝固定的，很容易。遇到难搞的你自己想办法吧，我没经验。

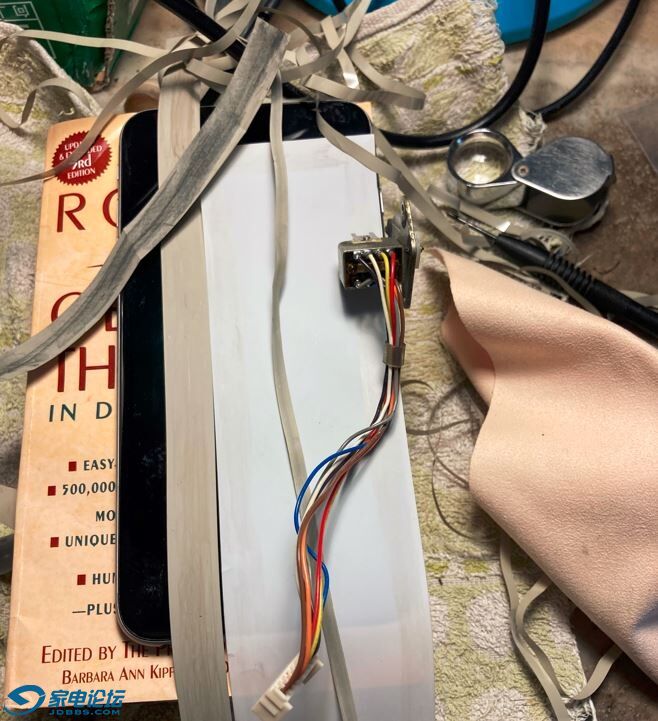

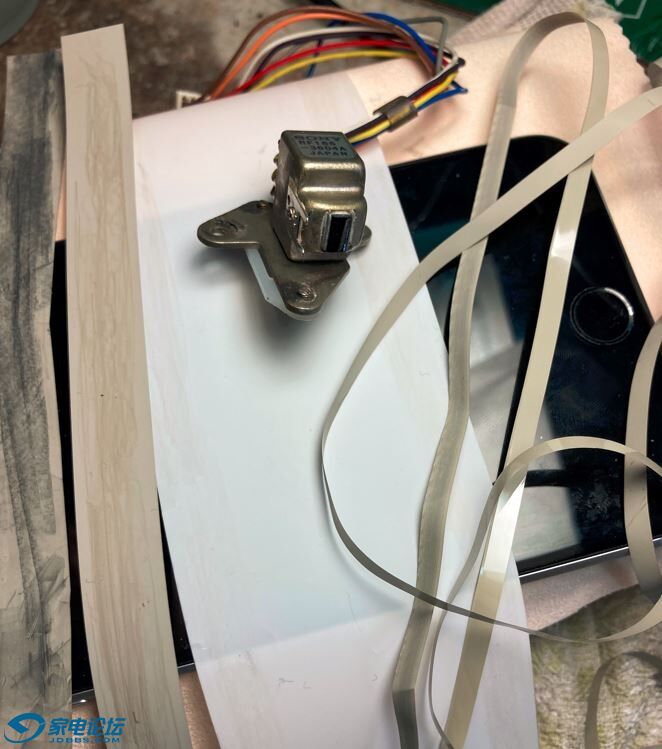

4. 没有很平的大理石板，就用手机面代替平面。

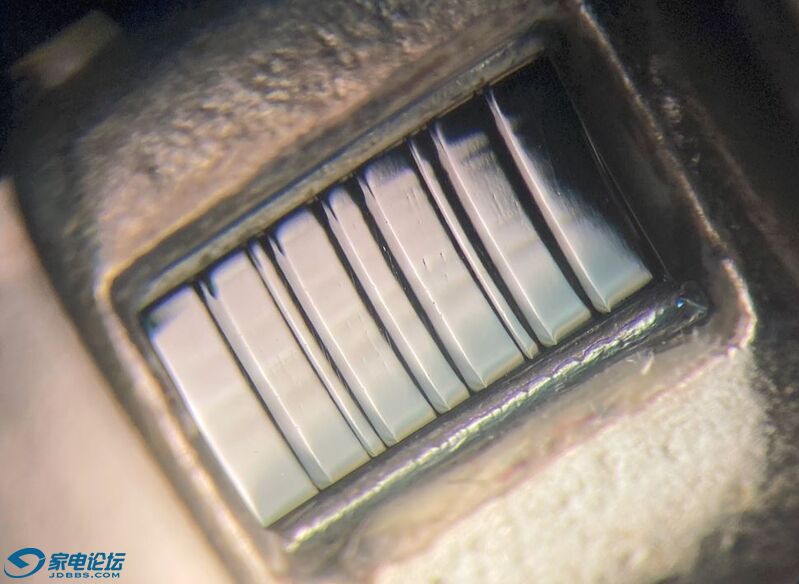

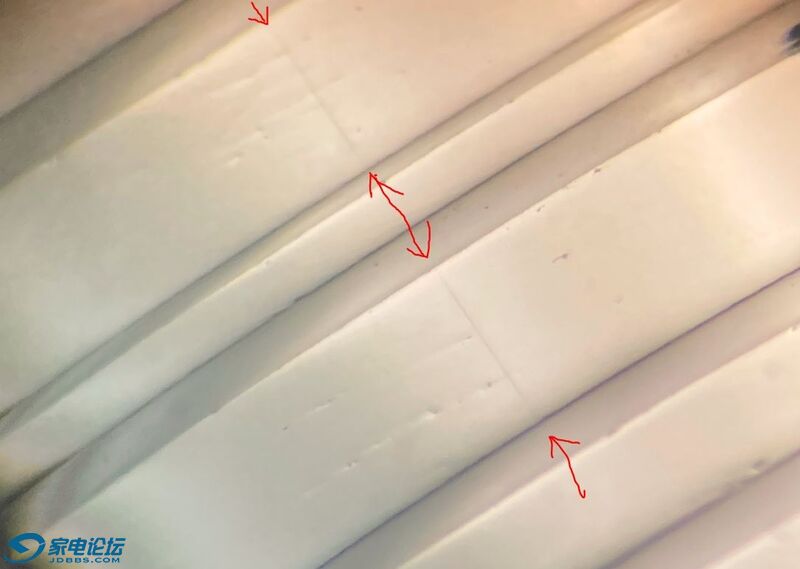

5. 拍照太难了，手机只能聚焦到那个程度，图凑活看吧，磁头缝隙我用红色箭头标记了。显微镜60倍下我观察磁头缝隙已经很整齐了，所以就请忽略周边那些小瑕疵吧。（我也不知道具体磁嘴深多少，再打磨会不会磨穿。）

wmhhzzj

交易区新帖推荐

磁头都能自己磨，厉害

咝咝入扣

磨后上机测试效果如何？

wuyun4651

肯定磨得辛苦！坐等那个像蚯蚓的测试报告或者是口水歌也行。

jgp_2016

牛人啊

我就是爱音乐

交易区新帖推荐

磨好后高音是不是回来了？

cai007

我就是爱音乐 发表于 2021-12-26 21:52
磨好后高音是不是回来了？

同等高频回还了没有？录音效果怎么样？

卡座磁带小店

只要功夫深，铁氧体磨成针

javaio008

回复楼上各位，打磨后高频是必须回来的，关键点就在“磁头缝隙很整齐，磁嘴并没有穿"，要是像打磨前的那个状况直接就是废品。这是台一拖三的磁带复制机，还有其它三个头要慢慢处理，机器还有自停的毛病，可能还有别的故障，后面有空陆续修复。
这个磁头估计磁嘴深所以才有修复的可能性，如果浅蹭几下估计早就穿了，所以并不是所有磁头都能打磨修复。

贵州知音

这个头鱼上有出库存新的。

hw865

贵州知音 发表于 2021-12-27 08:40
这个头鱼上有出库存新的。

有链接吗？

iggfree

用什么纸打磨的；具体关键字有吗？谢谢

9905

hw865 发表于 2021-12-28 10:23
有链接吗？

卖家id叫老段的八音盒，139一个吧。

ballcar

附件在哪里呢？好想看看
