[tr]Victor KD-A5是1978年12月推出的支持金属的盒式甲板。经常被误认为是世界上第一个支持金属的盒式甲板，1978年11月发售的KD-A6是世界上第一个甲板。
[tr]只是误会也是理所当然的，发售时的冲击很大。KD-A6以84，800日元发售的时候，从其内容来看也被认为是“便宜！”(同期发售的AUREX PC-X80AD·178，000日元的几乎半价)，KD-A5和KD-A6的内容几乎相同，但又便宜了2万5000日元，所以谁都很惊讶。
[tr]也就是说，随着KD-A5的发售，从大家的头脑中，KD-A6的存在被“消除”了，或者说是买了KD-A6就会有损失的感觉。
[tr]1978年12月，金属甲板包括Victor KD-A8、KD-A6、KD-A5、Technics RS-M88、[tr]RS-M77[tr]，只有Aurex PC-X80AD。因此对手飞机不在。
[tr]第二天从1979年春天开始，其他公司也会发售金属对应机，尽管比KD-A5价格高，AKAI GX-M50(69，800日元)、Aurex PC-X40(64，800日元)、LUX K-5(68，000日元)、Pioneer CT-600M(64，800日元)、Technics RS-M63(79，800日元)等都没有配备逻辑机械等，KD-A5太厉害了。不能推出对抗商品的厂家也层出不穷。
[tr]可以说价格和内容相同的是，1979年4月发售的SONY TC-K55(59，800日元)和Lo-D D-70S(59，800日元)左右，其他厂商向KD-A5的对抗机齐聚在1979年的秋天。
[tr]金属胶带是美国3M公司开发的胶带，在日本住友3M于1978年发售。与传统磁带相比，最大剩余磁通密度和矫顽力更高，这使得盒式磁带的音质具有更高的记录水平。这大大提高了MOL和动态范围。
[tr]在KD-A5中，记录和再现头配备了SA(Sensalloy)头。SA头是维克多自行开发的头，核心采用坡莫合金层压层压，将铁屑芯片高温粘接在胶带接触面上。其结果是，它具有与铁氧体磁头相媲美的耐磨性和坡莫合金的优异磁特性。
[tr]擦除磁头是一种新开发的2间隙SA擦除磁头，通过提高擦除能力，支持金属带强大的矫顽力。
[tr]噪声抑制系统配备了维克多自己的“ANRS”。它与杜比B类型兼容，其机制是在录音时抬起音乐信号的高频进行录音，然后在播放时恢复原状，使其变平，从而仅降低磁带的组噪声水平，从而改善S/N比。
[tr]机械改进了传统的双电机机械和全逻辑控制。KD-A5和KD-A6登场前，搭载这种机械的是KD-85SA(99，800日元)和KD-95SA(108，000日元)，可以说是改良并搭载了高级机的机械。
[tr]说到KD-A5之前的59，800日元的模型，使用的马达有1个，操作一般是基于钢琴按钮的机械方式，2马达的全逻辑机械是高级机的领域。
[tr]另外，即使只看KD-A5的机械单体，也比74，800日元的Victor KD-75SA和SONY TC-K6更好。另外，仅从Waflater来看，KD-95SA(108，000日元)为0.05%，与此相对，KD-A5为0.04%，是以上的性能。
[tr]不仅如此，录音、播放、电源电路等也制作得很小，可以说是与KD-85SA(99，800日元)几乎同等的水平，仅就录音、播放电路来说，可以说比YAMAHA K-1(95，000日元)高。
[tr]也就是说，KD-A5是以高级机为基础，以“59，800日元”的价格发售了对应金属的甲板，在维克多看来，是为了夺取盒式甲板市场份额的“战略商品”。
[tr]其招股招股恰如其分，KD-A5成为了笨蛋畅销状态的热门商品。这个时候，Victor、YAMAHA、Technics、TRIO、SONY、Pioneer等品牌和声音的执着也很强，有很多人虽然是Conpo，但是和播放器、放大器、调谐器、甲板、扬声器都是同一厂商统一的。
[tr]但是，由于KD-A5的出现，只有盒式磁带的维克多的KD-A5的人也很多。也许是盒式甲板的历史中最畅销的商品了吧。*
[tr]KD-A5的出现也对其他音频制造商产生了重大影响。从那时起，20世纪80年代初，由于激烈竞争的性能提高，盒式甲板的黄金时代将到来。
[tr]KD-A5无疑是盒式甲板的名机。说到名机，就容易关注Nakamichi的“DRAGON”等怪物机和物量机等，考虑到当时的话题性和畅销，给COSPA、音频界带来的影响，我认为这是一个可以被评价为与“DRAGON”同等或更高的甲板。
[tr]※KD-A5发售的时候，已经在第二年(1979年)的春天发售的盒式甲板的开发和生产准备工作进行了。其中虽然价格比KD-A5贵，但也有很多不支持金属胶带的甲板。这些商品虽然按计划发售了，但是销路并不好。
[tr]另外，当时正在进行家用视频的规格争斗，Victor开发的VHS和SONY开发的贝塔马克斯，分成两个阵营展开争斗。
[tr]因此，在使用盒式磁带的甲板和收录机等方面，两家公司也爆发出激烈的火花，Victor通过KD-A5的投入引起了世人的关注，1979年SONY发售了“随身听”(TPS-L2)。让我说了社会。
[tr]※当时的日本是音频热潮，对于家电厂商来说，音频也是主打商品。在秋叶原的家电专卖店，音响卖场也是2楼最好的地方。
[tr]另外，普通人对音频的兴趣也很高，1979年在东京晴海的国际展览会会场举办的“音频展销会”的到场人数为10月19日~24日，5天内为25万1100人。举办前的邀请日10月17日、18日有2万2200人到场，合计27万3300人。
(关于音质)
[tr]意外的声音是清晰的，也有分辨率。轻薄而不是重心的，是坚定的声音。
[tr]它是在同一时间发布的，[tr]RS-M77[tr]与此相比，虽然范围和细节的表现都输了，但是和KD-A5登场前，在这个价位上的参考(标准机)SONY TC-K5相比，声音简直是悬殊。感觉像是高出两级的声音。
[tr]很久以前，我有KD-A5，所以很多人可能还想再听听它的声音。但是因为发售已经过了年数，所以维护是必须的。
|
| (KD-A5的质量) |
[tr]总之，因为卖得很好，所以即使是40多年的今天，二手商品的玉也很多，拍卖的价格也很便宜。
[tr]另一个重点是质量好到不输给当时的高级飞机。
[tr]1970年代后半期~1980年代前半期是盒式厨房热潮，畅销的59，800日元级别，无论哪个型号的销售数量都很多，但是拍卖中出现的玉很少。再出来也有很多不能再生的东西。
[tr]但是KD-A5有很多可以再生的东西。实际上，如下所示，机械、底盘、电路等，搭载了与当时的高级机同等或超过其的东西。
[tr]虽然20世纪70年代是大规模生产的时代，但全公司质量控制(TQC...Total Quality Control)已经推出，质量控制和检查系统也已经完成了。
[tr]最近经常有很多关于性能、检查“伪装”、零件故障等消息，但音频产品的质量也下降得惊人。即使是我们D公司18万日元的CD播放器，几年内也会出现托盘松动、涂装剥落的状态。(日本制造)
|
| (KD-A5维修) |
[tr]KD-A5的麻烦最多的是连接卷轴和柜台的橡胶带的伸长或断裂。
[tr]计数器部分有传感器，通过停止计数器检测磁带的播放、录音、快进、倒带的结束，自动停止机器的操作。
[tr]因此，当橡胶带伸长或断开时，由于计数器不能转动，传感器启动，微型计算机停止机械。
[tr]这个时候，即使按下播放、录音、快进、倒带按钮，也会出现马上停止的症状，但是如果换掉橡皮带的话，大部分都会消除的。
[tr]在维克多的盒式甲板上，使用的橡胶带大多是结实的，但即使是还没问题的东西，考虑到今后的事情，最好涂上聚合体等保护剂。
|
|
[tr]连接卷轴和柜台的橡胶带 |
|
| (前面板) |

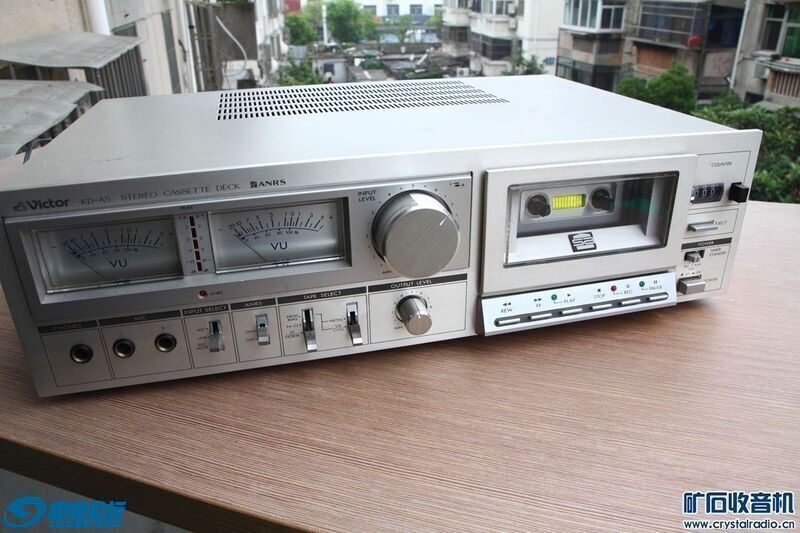

[tr]前面板的设计是在维克多的左侧配置水平仪表(VU仪表)和录音音量，右侧配置机械和操作按钮的设计。
[tr]VU仪表带有透射照明，但照明一亮就很难看到仪表，不受欢迎。
[tr]在左和右VU仪表之间，有一个5点多点多点指示器。录音的电平调整始终以VU仪表为主，但由于VU仪表反应缓慢，无法捕捉到峰值的信号。
[tr]维克托峰值指示器的特点是从-20db到+6dB，与VU仪表范围相同，极端而言，仅峰值指示器就可以调整录音水平。
[tr]下面是耳机输入和麦克风输入端子。杠杆开关是输入选择器，降噪ANRS ON/OFF。磁带选择器左侧为高偏压、铁铬、正常。右边是金属和铬。
[tr]位于中央部的是上面是录音等级的音量。下面是耳机/外部输出组合的音量
[tr]右侧是盒式磁带架和播放、录音、快进、倒带等操作按钮。右端是计数器和复位按钮。有弹出按钮、计时器开关和电源开关。
|
|
| (关于底盘和内部) |
[tr]为了提高底盘的强度，提高刚性，内部有几个框架结构的底盘。在奥代奥行业，长期以来，物联网结构的橱柜也被称为“底盘”，KD-A5的是真正的底盘，在其上安装了机械、变压器和基础。
[tr]然后，通过安装コ字形的顶板，前、后、顶板、底板成为单板，所以刚性更高。
[tr]当时即使是高级机，框架结构还很少，光是这样就能让你感受到维克多对音质的“干劲”。
[tr]内部在左侧有主板，有录音、播放电路。右边是机械和伺服电路，还有电源电路和系统控制电路。
|
 |
|
(电源部) |
[tr]当时盒式甲板的电源电路很简单，但KD-A5完全投入了零件，是比7万日元级别的甲板更强大的电源。
[tr]电源变压器是中级机不可能的大型变压器。安装有金属盖，防漏措施也是万无一失的。
[tr]变压器的绕组有2个系统，整流后分为机械、仪表照明、录音、播放电路等，独立供给电流。
[tr]使用的电解电容器是东信制造的。电源线是细并行代码。 |
 | |  | [tr]电源变压器(变压器) | | [tr]电源电路(电源电路) |
|
(系统控制电路) |
[tr]系统控制电路，包括逻辑机械的按键操作，位于电源变压器下。
[tr]主要芯片是三菱制造的磁带机用的键控制器“M54410P”，其中使用TI制造的逻辑IC“SN7400N”，使用3个构成电路。
[tr]即使是在当时的娜卡米奇的10万日元以上的盒式甲板上，逻辑机械的控制，一个按钮一个逻辑IC，分配的东西，单纯的事只能简单的事，不过是复杂的电路。与之相比，KD-A5是相当先进的电路。 |
 | |  | [tr]系统控制电路 | | [tr]三菱M54410 P |
|
| (头·机械) |
[tr]记录/重放头具有最大磁通密度高的SA(传感器)，擦除磁头也由传感器组成。
[tr]SA头是维克多自行开发的头，是由铁尘合金和坡莫合金组合而成的头。1975年开始安装在盒式磁带甲板上。
[tr]当时盒式磁带的磁头以坡莫合金(硬坡莫合金)和铁氧体磁头为主流，但坡莫合金头的磁特性好，但耐磨性低，寿命短，这是一个问题。
[tr]铁氧体磁头是作为替代坡莫合金的材料而开发的，但由于饱和磁通密度低，存在间隙部分产生饱和磁通、信号容易失真的缺点。另外，还存在温度引起的特性变化、滑动噪声的产生等问题。
[tr]森尘合金是1932年开发的材料，具有最大磁通密度高、巴克豪森噪声(磁畴壁移动引起的噪声)少、居里温度高、对与胶带摩擦产生的热、温度特性稳定的优良特征。
[tr]但是也有加工的难度，当初只用于播放用VTR的磁头等。Victor通过使用分区熔体和独特的方法开发高纯度磁头的传感器粉尘。
[tr]但是，由于在当时的技术中不能层压森尘，所以在块状态下用于核心时，涡流损失大，高频特性恶化等问题也是存在的。
[tr]因此，在SA头中，核心采用坡莫合金层压层压，带触面高温粘接铁屑芯片。
[tr]这使得磁头具有与铁氧体磁头相媲美的耐磨性和坡莫合金优异的磁特性。
[tr]擦除磁头需要比传统磁头更大的磁场，因为金属带具有强大的矫顽力。KD-A5是一款新开发的2间隙SA擦除头，通过将磁芯转变为铁氧体来提高擦除能力。
[tr]但是，由于SA擦除头的成本很高，中级机到了20世纪80年代，就会被改良为增加间隙数的铁氧体磁头所取代。
[tr]机械电机使用大型高扭矩直流电机用于绞盘。卷轴用的是直流电动机。飞轮的直径约为7厘米，获得了稳定的磁带运行。机械的驱动是螺线管(致动器)。
[tr]伺服是电子控制，但从浮动仪来说，它可以与FG伺服相媲美。而且，与搭载FG伺服的KD-95SA(108，000日元)相比，KD-A5的浮动度更低，这也证明了机械的性能是多么的好。
[tr]盒式磁带架的开闭机构，在目录中是“受电弓式油转储机构”，但实际上是使用橡胶制的制动器，慢慢地打开的。
|
 | |  | [tr]头·克罗斯斯坦
[tr]夹紧辊 | | [tr]机械(机械) | | | |  | | | [tr]机械(机械) | | [tr]盒式磁带支架的打开和关闭机构 |
|
| (录音/重放电路) |
[tr]录音、播放电路也投入了零件，做成了几个。
[tr]噪声降低系统的“ANRS”是IC化的，仅在除去噪声降低电路的部分，高级机的Technics[tr]RS-M88/RS-M77[tr]有相当于(145，000日元/125，000日元)和Aurex PC-X80AD(178，000日元)的零件数。
[tr]由于该电路支持金属带的宽动态范围，因此可以提供+20 dB的输入，具有更高的裕度和良好的线性度。
[tr]电解电容器是东信制造的。
[tr]噪声降低系统的“ANRS”(Automatic Noise Reduction System)于1972年以维克多独有的系统出现。最初是为了减少Victor自己的4声道立体声“CD-4”的差信号的噪音而开发的。
[tr]基本的结构和杜比一样，在录音时举起音乐信号的高频进行录音，将其在播放时恢复原状，使其变平，从而仅降低磁带的组噪声水平，改善S/N比。
[tr]由于与Dolby B类型兼容，维克托和多尔比实验室之间出现了专利问题，但最终Dolby实验室承认ANRS是一个独特的系统。
[tr]顺便说一下，超级ANRS是ANRS的一种改进，增加了高频限幅水平，改善了频率特性和失真系数。但是与德鲁比不兼容。
|
 | |  | [tr]录音/重放电路 | | [tr]ANRS IC TAT-000332 |
|
| (输入输出端子) |
| [tr]输入输出端子为线路输入、线路输出各1个线路。还有一个偏置开关(+10%，CENTER，-10%)，用于金属带。 |
 |
[tr]后面板(后面板) |
