20多年前的海尔老机，室外机粗拆

向前走就这样走

室内机拆机传送门https://www.jdbbs.com/thread-8621298-1-1.html


叫的JD回收，小哥上门来了

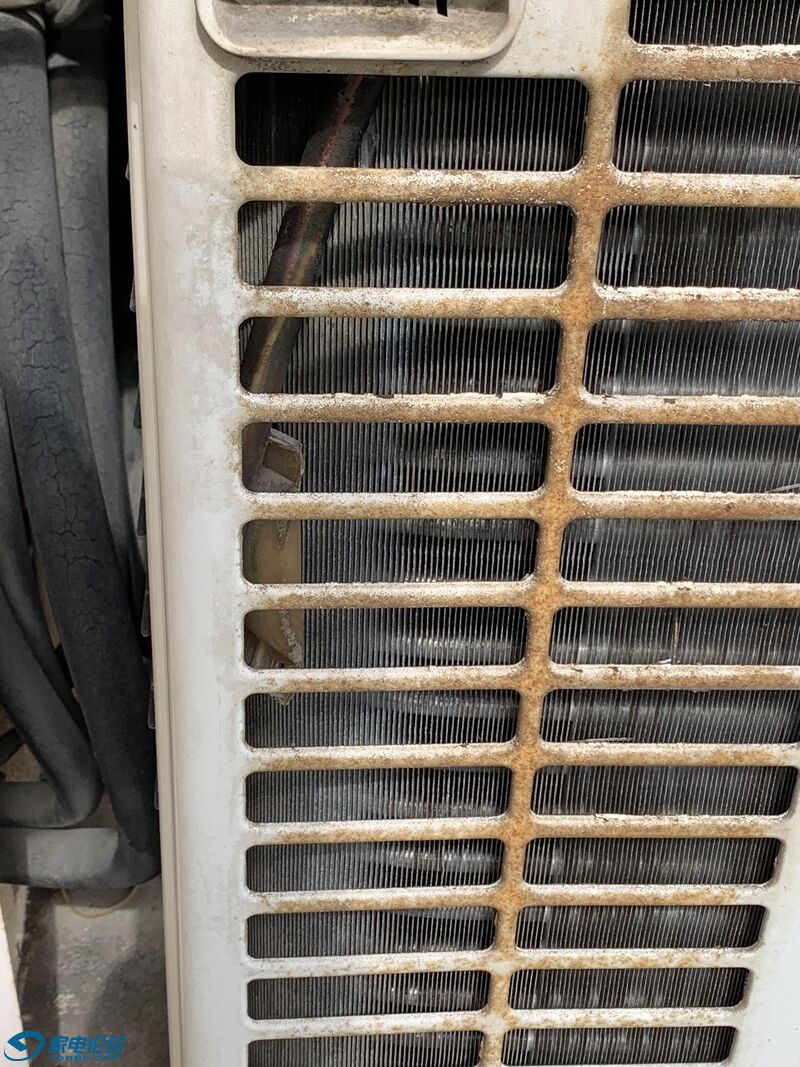

外层翅片还是斜片，和内机一样的52根管


压缩机被厚厚的隔音棉包裹严实，nvh不错，铭牌在后面，别问我为什么不继续拆了，人家在等着抬走啊！
品牌应该是三菱电机或日立（那时候还没有HIGHLY），从各种参数判断排量应该在40cc上下


那时候就有威灵电机了？然而，然而，此机最大的败笔也莫过于此，一个60机，只配一个35W的小电机，风叶直径也不大。难道是过分追求静音？要是电机大一些，外机的循环风量大一些，能效提升妥妥的（节流也需要重新匹配），也不会老是热保护。


这里是沥青胶泥？散热不好，都烫化了


想知道这坨东西是什么吗？


是个风速开关，根据室外温度调节风机转速的。这就很BUG了，它的控制逻辑是怎么样的？本身就那么小个电机，还要降速？

开始以为这台外机有电脑板，用于化霜和保护控制，结果没有，除了这个风速开关外没有任何传感器，压缩机仅靠自身的保护器在异常状态断开电源。果然是走量机。


52d(B)A的噪音确实比较安静

侧面格栅、背面黑色防护网和三菱电机非常相似

----------完----------

cv199

外机散热风扇电机旁的布线是个败笔。

补气增焓

美的3匹风客柜机装上了？

向前走就这样走

cv199 发表于 2021-11-15 13:33
外机散热风扇电机旁的布线是个败笔。

最大的败笔是那个35W小电机

向前走就这样走

补气增焓 发表于 2021-11-15 13:42
美的3匹风客柜机装上了？

装好了，内机很漂亮，现在的天气还不算冷，试不出效果

dven

海立SHW33/SHY33族，大概率前者

向前走就这样走

dven 发表于 2021-11-23 17:58
海立SHW33/SHY33族，大概率前者

60机不会才33cc吧？

那时候应该还没有HIGHLY只有HITACHI吧

dven

向前走就这样走 发表于 2021-11-23 19:34
60机不会才33cc吧？

那时候应该还没有HIGHLY只有HITACHI吧

35.6cc，那时候命名规则和现在不同

向前走就这样走

dven 发表于 2021-11-23 21:27
35.6cc，那时候命名规则和现在不同

外机nvh倒是真不错，噪音很小，运行平稳，压缩机电容更换之前会发出“昂”的声音，换了之后也没有了

向前走就这样走

dven 发表于 2021-11-23 17:58
海立SHW33/SHY33族，大概率前者

我觉得SHV的可能性大，48机SHW可能性大

另外，这些型号中多大的开始是双转子？为什么只有一根进气管？

tomyluo

dven 发表于 2021-11-23 21:27
35.6cc，那时候命名规则和现在不同

看到了，THU336W，以前查过美的空调压缩机型号，发现家里老柜机用的就是THU33WC6-U，压缩机制冷量有8350w，但整机制冷量只有7100w

whc3312591

定频机压缩机排量这么大的？40cc？现在3p顶配的也就26cc，要是能换上30cc以上的性能是不是上天了

向前走就这样走

tomyluo 发表于 2021-11-30 15:24
看到了，THU336W，以前查过美的空调压缩机型号，发现家里老柜机用的就是THU33WC6-U，压缩机制冷量有8350w ...

制热量是不是8200w左右

高飞远走

whc3312591 发表于 2021-11-30 20:55
定频机压缩机排量这么大的？40cc？现在3p顶配的也就26cc，要是能换上30cc以上的性能是不是上天了

这是R22定频，况且早期定频空调都是降级扮猪吃虎的

dven

tomyluo 发表于 2021-11-30 15:24
看到了，THU336W，以前查过美的空调压缩机型号，发现家里老柜机用的就是THU33WC6-U，压缩机制冷量有8350w ...

外机橙色标志，内机面板半月形的那款美的吗
