玩机不偷懒，偷懒不玩机之后续

keying_tseung

按版规出一台爱华J400（美版J7）磁带机，现在价格还是800元包邮非偏远（又花费不少打理时间，心累），机器状态是收放好，录音直接屏蔽了，其他问题都打理好了，音量电位器旋转时有杂音这个没搞，其他详见前帖：https://www.jdbbs.com/thread-8618724-1-1.html

上回说到这台爱华J400（美版J7）磁带机无人问津，无奈之下只好继续修修修，详见前帖：https://www.jdbbs.com/thread-8621281-1-1.html

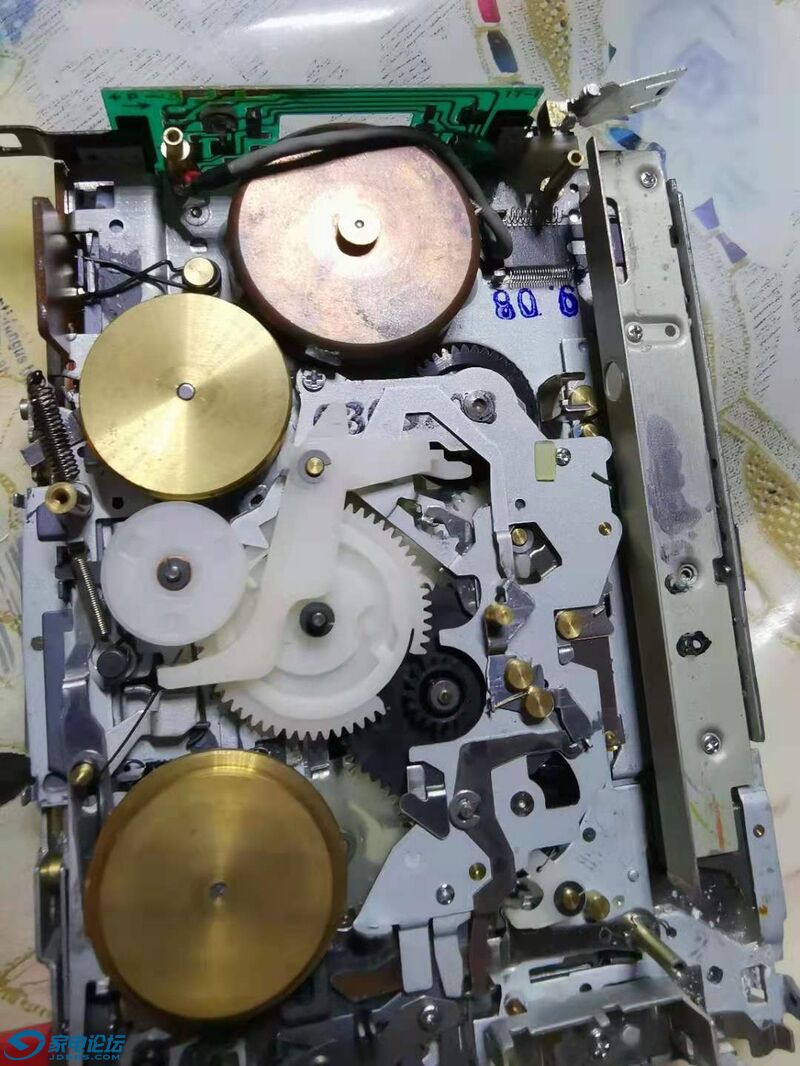

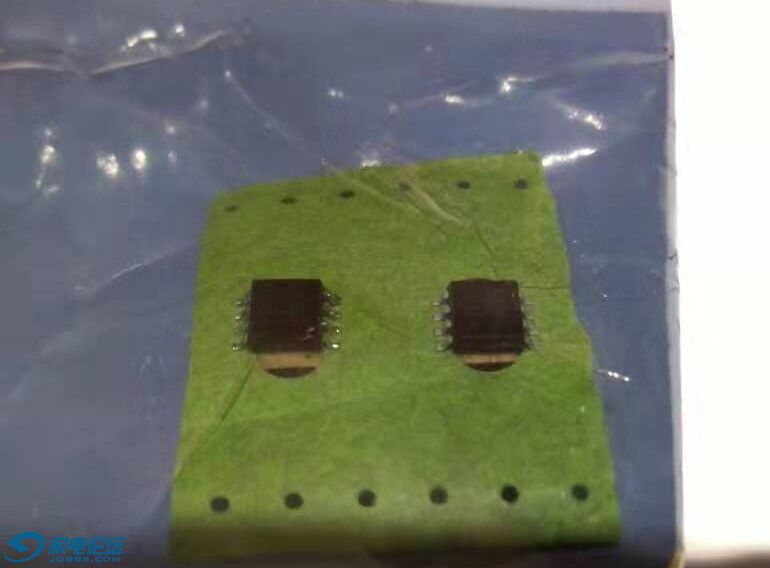

在前面的打理过程中，机芯问题已经搞定了，怎料又搞出电机驱动问题，当时怀疑驱动芯片LA5224挂了，某宝下单采购了两片回来替换：

收到后晚上开焊芯片，然而芯片换掉问题依旧，与坛里大神sdchz说的一模一样，哎。。。不听人劝，只好交学费了，再次触发悔恨之泪。至此，由于本人不具备电路分析技能，在无电路图参考的情况下，这个维修陷入死胡同，只好让它一旁躺尸先吧，放几天再说，正如坛友pepsi8686所说，可能过一阵再来修它就修好了呢。

某天，突然想到，虽然爱华不按常理出牌，SM上没有这个电机驱动电路，但可以找驱动芯片的应用电路参考啊，二话不说上度娘开搜，可惜理堰洪家不给力，翻不到这个芯片的资料，只能天朝外面想办法找了，搬来梯子，放狗，不得不说美狗就是给力，下载到了LA5224的pdf

这是芯片应用电路

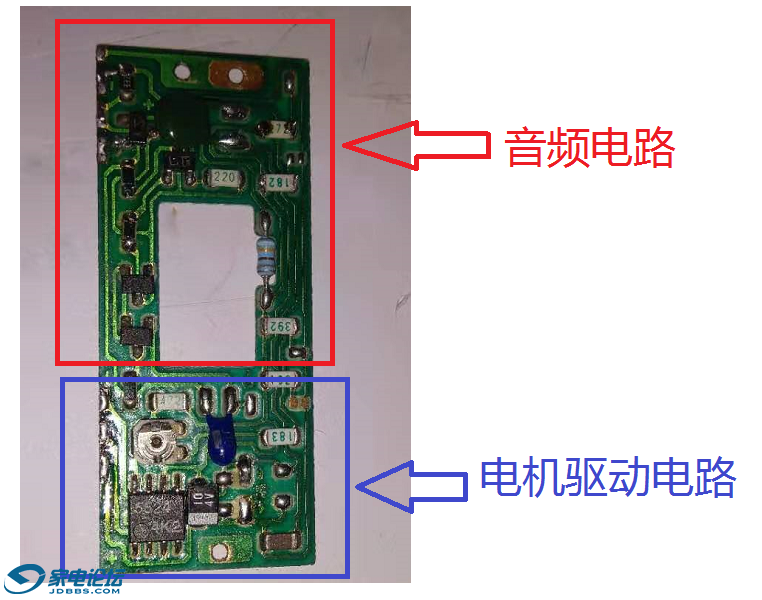

从电路结合实板来分析，终于弄清楚了爱华家这个小板的大致情况，这个板竟然不是单独的电机驱动板，而是还有部分音频电路

电路大致弄清楚后，照图查线路，结果发现是5224这个芯片的1脚地不通，地线不通啊。啊。啊。就是这么个简单故障，搞死人。此前一直以为这个板只有一个地，查电源都通，就是不正常工作，原来是掉地了。拆焊下板子都能掉地，真是莫名其妙的故障，无语。

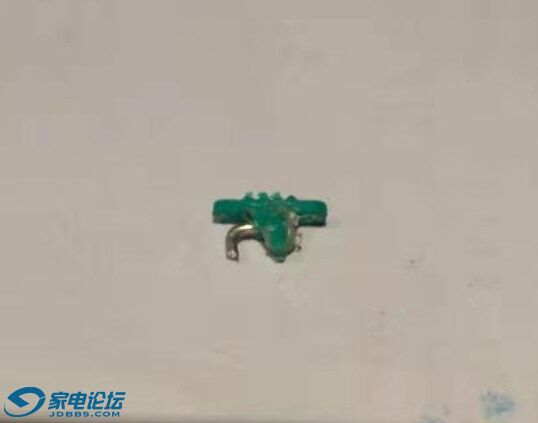

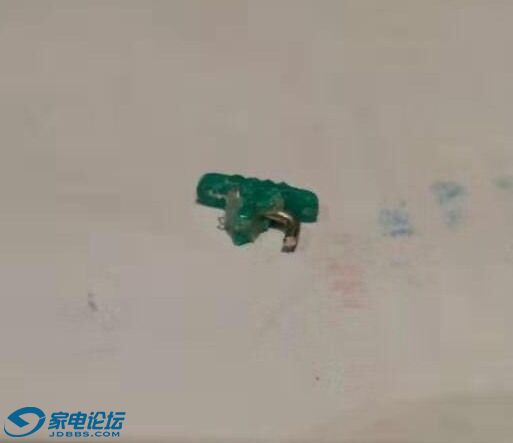

终于把这个一波三折的机子搞定，装机时看到断脚的切换返带推扭，想着反正都搞到这个份上，不差这一步了，搞吧，于是想办法用AB胶固定个元件脚修复吧

把搞好的推钮装回机壳，OK，没问题


至此，终于可以偷懒听机了，恩，这个机机音质还是不错的，不枉我花这么多功夫，唯一遗憾就是音量旋钮杂音没搞定，此外这个机走带还是不如DD机稳，底噪也大（好像是电机声），机无完机。
最后祝各位同好玩机愉快，一路仍是那个少年。
