十几年过去了，再谈谈爱华XP7

爱人332681713

12年过去了，再来谈谈爱华XP7吧

09年初，我在论坛写了一篇关于爱华XP7修理的贴子，却想不到得到了不少朋友的认可，那时踏入论坛才一年多，也才开始接触老机器，我很怀念那时的论坛，好机器多，尸体也便宜，受顾老师影响，像我这种爱动手也爱思考的注定是要走技术的路线，加上后来老黑子的出现，反复的观看并琢磨他们的修机日记，另外又让我接触了不少电子书，音响杂志等，之后的几年里技术水平确实提高了不少，在接修众多的老机里面也总结出了很多的维修经验，也医好了不少的疑难杂症。不得不承认，知识的力量可以让一个人强到愿意去做任何事，再加上兴趣的辅助，可以让你无懈可击，没有什么是修不好的，知识加实践更能让人易分辩出音响中邪魔歪论，就打一个小小的比方：1比特，多比特。

在经手过无数的老机之后，关于音质也就成浮云了，我关心的不再是修过多少个名机，声音好不好，而是我能不能把一个机的状态调整到最好，能不能调出我喜欢的那种声音。我也经历了新手玩电容，入门玩电路，发烧玩电源的历程，下面就再说说下我今天对爱华XP7解析。（仅针对后期DSP为CXD2500，DAC为SM5871的机器）

不得不说，这个机是我入手来的一直都在修，一直都在玩，在听的机器，12年多过去了，我对他的声音也十分的熟悉，那是一种爱华的味道，速度快，中频磁性迷人，高频粗矿但也带几分飘逸，声场宽广，音色优美。但是，却缺少几分通透，声场细节表现不够，气场强大但是又放不开，像被某种东西束缚的感觉，类似低端的磁带机开与不开杜比的感觉。当然，这个机因为电容漏液的原因，与每个师傅的打理手艺差异也有关。说到漏液机器换电容的过程，在其他坛友的维修贴中有很详细的介绍，我就不重复了，里面有大卫，南瓜，车神几位坛友很清析的电容拆解，洗板，修补焊盘对比的照片。反复的多洗几次板，换上新电容，其实状态好的，声音都几乎一样的。

我一直都认为XP7这个机器是比较优秀的，他的声音为何这么的有特点，我觉得可以从这几方面来说明：

1.电源。与大多SONY老机一样，都是用一个PNP的三极管来做主电源的开关管，不同的是SONY的B极是串一个复合三极管来稳压，压差小，而爱华是用一个5V的小稳压管与9V间串电阻得到基准电压给运放的正输入端，运放的输出端接B极从而形成一个高速的稳压电路，压差大，稳定，但是发热也很大。这个版本采用运放加三极管的稳压方式取带了之前老版本直接用5V的LDO大管稳压。小稳压管的5V电压是小电流供屏幕背光用的，9V的输入电源经主三极开关管降压得到的5V，再各串经一个二极管，分成两个支路，4.3V的电压，一路经MB3776形成DC-DC电压回路，稳压在3.9V，供数字，模拟部份电源。另一路供LB8106驱动电路。数字与模拟间的电源用了一个10欧的电阻隔离，耳放的供电是单独的，由3.9V电压经一个三极管的稳压电路得到3.2V供电。

2.PCB电路板。这个机的PCB布线得我觉得是所有随身听中是比较有特色的，当然也与他的PCB布线合理分不开的。

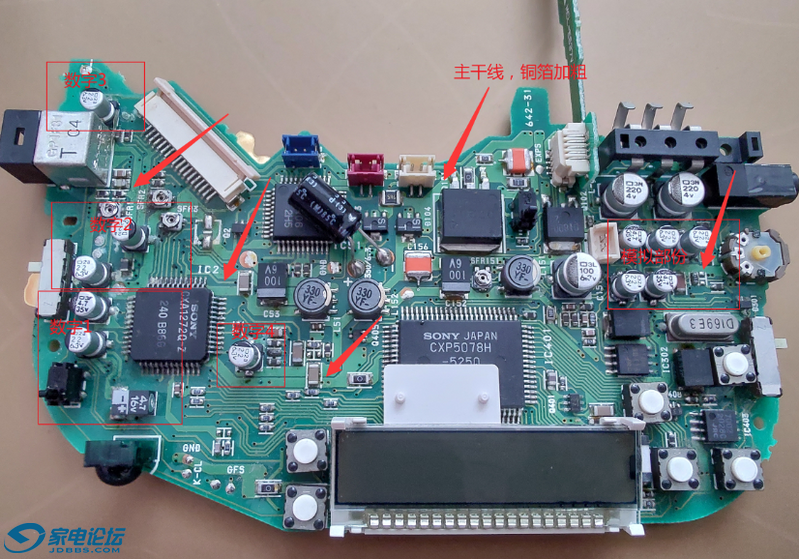

从图中也可以看到，PCB的电源线布局得非常的分明，主干线一眼可辩，因为PCB上的主干线的铜箔是比较粗的，这种手法在SONY中后期的机器基本绝迹了，就算同期的机器，D303，350，515，甚至更早些的D90，D99，150与250这些都无法与XP7相提并论。而且这个机的地线也布得很好，电源地，数字地，模拟地基本各一条主线走到底，没有太多的转弯磨角。在模拟部份，地其实是非常重要的，所有信号都由经地传输，如果地线不够粗不够大，信号就容易造成塞车，这也是为什么很多的高端台机在DAC后级的模拟电路GND喜欢用铜板来连接，一方面也可隔离屏弊声道间的干扰。因为此机后级线路为单电源供电，“虚地”才是信号通行的主干道，而无论是数字部份还是模拟部份，“虚地”的的铜箔都布得很粗，所以他的声线饱满，轻快。总的来说就是如此紧凑的一块板内，主线清析简洁干练，铺设面积大，连接距离短，有效保证信号的传输。

3.电容。这个机器的电解电容很多都是选在22U，为什么是这个容量？有哪几个是真正可以影响声音的呢？先来分析下吧：

模拟耳放部份：3个22，2个4.7，这个没什么好说的，心片的典设，BA3570的数据手册上面也是这样建议的，飞利浦，三洋，SONY都是这样设计的。

数字部份：

    (1).靠近门控开关：2个4.7，一个22，这个也正常，SONY伺服参数的典设。

    (2).电位器旁，HOLD正后面：这2个22，串起来，首尾相连得到公共端，就个是数字部的GND，这两个电容实际是滤波稳压的作用。

    (3)..光纤口：1个22，光管功率APC电路，稳压作用。

    (4)..CXA1272头顶这个，这个并联在电源上，退偶。

电源部份：100U的电解，这个就没什么好说的了，滤波。

所有的电容都分析完了，对声音影响较大的，我认为是应该是数字部份的2与4，这两处的电容都与电容的容量有关，与充放电的速度有关，数字电路都是高速的信号电路，所以退偶电容我觉得不宜过大，在这种地方电容容量远比品质影响来得大，爱华设在22U，而SONY的大多是47U，而我个人喜欢把2用10U，4用4.7U，这3个最好换为钽电容。其实在每个心片旁边，爱华都设了一个0.1的贴片独石电容做退偶的，数字4那个22U的电容都可以不用。整机最为画龙点睛的就是模拟部份运放2100旁边的那个100U的钽电容，模拟部份的退偶对品质是有要求的，而且容量一般都不小于100U，加上这个电容刚好设在心片的最近点，背面就是DAC心片，一举两得，而且这个部位PCB铜箔都布得较粗。最后，这个机有点遗憾的是耳放的供电线路来回穿经了N多过孔后，居然没有在心片旁边设退偶电容。所以，如果不了解各个电容的用处，只是照原来的规格全部换上补品电解也无济于事，只是得个心理作用罢了，所以对于那些换几个补品电容就把声音吹神的都是脑放无限大的，电容能有令音质提升的功效，厂家就不会那么努力的去布线了。好电容，只能令音色更圆润一些，能有质的或者大幅度提升是不可能的。所以上面也有说到，新手玩电容也大概是这个意思。

缺陷：

1，无论是电源地，还是数字地或模拟地，都有形成环地的错误。

电源地：在JRC2904的第4脚这个地方，红圈中的线就是与主干线GND形成一个地回路，切断即可。

数字地：在光纤口附近这个位置，以及光头排插背面，这两处地方，都形成了地回路。

模拟地：在音频的2100运放第5脚旁边的这条地线，

上述的这几处，切断之后，就会发现，声音干净多了，背景也变得宁静，底噪，不存在的。高频那种纤细的感觉就出来了。其实还有一处，我不明白为什么会这样的设计？所以我也把黑圈中的地方给切断了。电流是十分的聪明的，他们都会选大路选近路走，如果部份人老是在小路打圈圈，正常人也会看懵B吧。我的做法就是断小路，走大路。

2.光头？？这个机用的是kSS330光头，在中期很多机器都在用，唯一的缺陷就是物镜的小排线，容易断裂，后来的331与333就改进这个问题了，而且工作电流还比330小。我记得一位坛友说过，同是1271与1272组成的光学伺服电路，330光头图眼要比220清析。我个人认为可能是330的接收把做了调整，还是因为330是电压型光头的原因？反正我是喜欢330多过220，主要是便宜得多。165的光头结构就是对应台机的150光头，220对应210，330对应213。

3.发热？这个机器用外接电源的时候听得两首歌来底部都已烫手。确实爱华这个机的发热是要比SONY大的，要不这个机也不会比SONY发烧？？记得老一辈的坛友说过爱华自称是有什么抗热设计的，但从这样的工艺来说，管子直接贴在PCB上，难道PCB那些粗的铜箔有助于散热？不得不说，这样的热量对附近的电容是不太友好的，但也别太认为电容有那么脆弱，这也不是造成原机漏液的唯一原因。

改进：

1.LPF电路。5871是属于内部自带了8倍过取样的数字滤波，PWM输出型 的1比特DAC，一个声道分正负PWM输出，配的也是一个运放构成的标准的差分放大电路，这种做法在很多的SONY机里面也是常见，像D34，D311，211，DT115，D223，225等机也是用了这种线路。LPF也是简易的阻容滤波电路，有动手能力的建意再上个运放做有源的LPF，声音会更上一层楼。下面这个图出自马兰士CD63，有兴趣的可以去试试。

2..电源。这个机是通过MB3776的DC-DC稳压在3.9V，然后直供给数字与模拟部份的，当用外接电源的时候，这个是属于降压，开关电源的优点在于电压稳定且电流大，频率一般90M以上都听不到噪声了，我的做法是先升压，把输出电压调到4.5V，再用SONY的三极管与复合管组合的稳压电路，使他输出为4.0V，再给模拟部份供电，数字与模拟部份串了一个大功率的0.47的电阻，压降为0.06V。总的来说就是先升压再用传统的线性稳压电路降压，这样得出来的电压会稳定很多。

3.耳放部份的供电。前面已提到其实耳放心片是没有退偶电容的，也不知道我的这个说法正不正确，因为三极管的稳压电路中，虽然B极对地已设置了个100U的钽电容（播放键旁边），但由于E极输出至负载线路长，过孔多，我觉得效果并不好，不如将那个100U的电容换为22U，在耳放心片13脚最近的那个过孔与地间重新设置一个47~100U的电容，这样出来的效果要比之前的好，问题是这个电容由于位置比较难布置。

到现在2021年了，玩随身听的渐渐少了，玩老CD的更少了，但是这些老机加耳塞带来的声音感受确实不亚于3几千的音响系统，随身听除了供电压有局限性之外，数字部份与台机都是一样的，只是模拟部份的调音会有些区别，随身听侧重于耳机口，台机是输出电平，在电容电阻的取舍上是不一样的，这也是为什么很多有LINE OUT的老机，接上功放后声音总是糊在一起的感觉 ，通透性差，另一个原因就是输出电平低。从学生时代就开始感兴趣的东西，不管去到什么年代，只要我的手拿烙铁的时候还不抖，看东西还不用戴眼镜，市场上还能买到配件，我都会一直的玩下去。
