奇葩三磁头卡座先锋CT-90R

WHQD · 发表于 2021-9-17 20:12

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 WHQD 于 2021-9-17 20:17 编辑

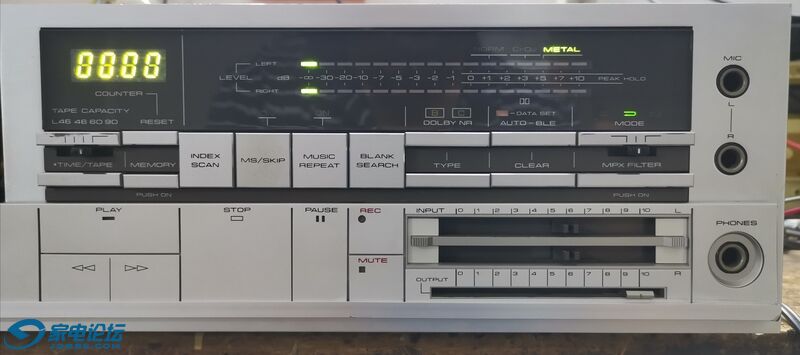

先锋CT-90R卡座，应该是比较高级的货，三磁头，全直驱机芯——主轴、左右卷带轮都是无刷电机，旋转录放组合磁头，左右各一个抹音磁头，可以左右放音和录音，先锋BLE一键自动偏磁。奇葩的是：这家伙竟然没有监听键！根本无法切换磁带和音源！在录音状态下输出的是音源信号，要听磁带只有倒带回去再播放——跟二磁头卡座一样！简直不可理喻呀

醉心曲 · 发表于 2021-9-17 21:15

交易区新帖推荐

这个磁头是否可以旋转的?

lqngk · 发表于 2021-9-17 21:16

没道理3磁头没有监听

wuyun4651 · 发表于 2021-9-17 21:45

本帖最后由 wuyun4651 于 2021-9-17 21:52 编辑

的确有点奇葩！可能是通过背面的遥控接口（remote control）来切换音源跟磁带播放？

WHQD · 发表于 2021-9-17 21:55

wuyun4651 发表于 2021-9-17 21:45
的确有点奇葩！可能是通过背面的遥控接口（remote control）来切换音源跟磁带播放？

背后的控制接口也没有监听键

liebdeckwm · 发表于 2021-9-17 22:06

交易区新帖推荐

没有切换监听？这个确实奇葩，而且不爽，不好玩。。。

wuyun4651 · 发表于 2021-9-17 22:20

liebdeckwm 发表于 2021-9-17 22:06
没有切换监听？这个确实奇葩，而且不爽，不好玩。。。

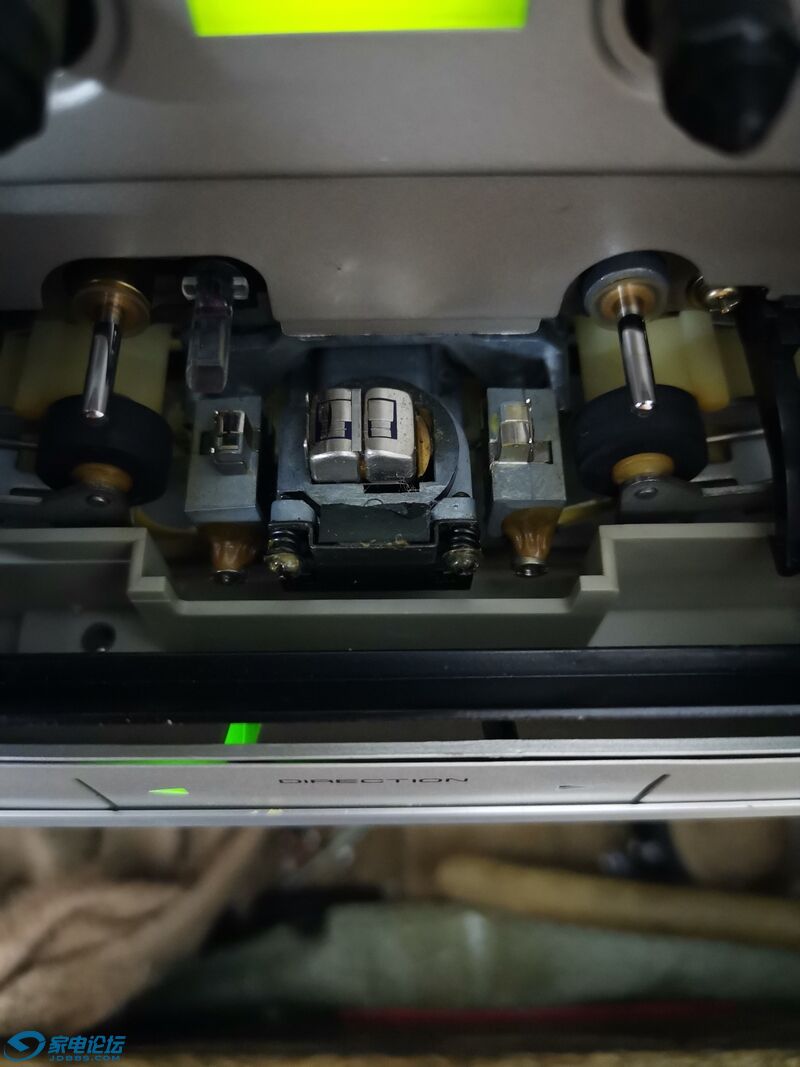

图片上的磁头有点看不清，确定是旋转三磁头的话。完全可以升级一个监听功能来！

N97係 · 发表于 2021-9-17 22:52

因为它的两个头不是我们想象中能交替工作的。实质上录音头只负责录音，放音头只负责放音，各司其职。其实它可以做成正面录音带监听功能，反面不带。

我是这样理解的。

咝咝入扣 · 发表于 2021-9-17 23:26

其实雅佳的多款二头机都是采用放音与录音绕组分开的双磁隙双绕组磁头结构，也就是准三磁头结构，只不过录音绕组是位于放音绕组的下游。目的就是让高阻抗小磁隙工作与放音状态，低阻抗宽磁隙工作于录音状态。从截图电路图看这台先锋是工作于放音录音各自独立系统的状态，有电路图的话是可以尝试将其改装成三磁头方式实现即时监听录音效果的。

ò一起看海ò · 发表于 2021-9-18 07:34

本帖最后由 ò一起看海ò 于 2021-9-18 07:38 编辑

你确定录音状态下出来的是音源信号不是放音信号？三磁头不就是为了同步监听效果吗？或许先锋对自己的AUTO BLE超级有信心，认为一定会录得好

或者说耳机输出是监听，与线路输出不是走的一个通道

WHQD · 发表于 2021-9-18 09:07

首先确定，它百分之百是三磁头，录音和放音磁头可以同时工作；第二，录音时暂停，依旧有信号输出，确定是源信号；第三，研究电路发现，录音和放音共用杜比电路，放音时给磁头用，录音时给输入信号用。它只用了2片PA3012杜比芯片（左右声道各1），而CT-980R是用了4片PA3012来切换磁带和音源。所以它无法改造或加装切换功能。

总之，它就是这么奇葩，卡座界鹤群中的一只鸡。

liebdeckwm · 发表于 2021-9-18 10:00

咳，这个监听改装也就咱们在这儿讨论讨论而已，真要付诸实施还是别想了吧。不是说改不了高手肯定能搞定，但不会完美。机器内部改电路加继电器什么的还好，反正机盖一盖就看不见了。面板上怎么办？找个空地儿开孔装开关？要做到看上去天衣无缝且与原按键布局相配挺难的吧（这么漂亮的JJ破相了真可惜啊

）；另外显示屏怎么办？无法显示TAPE 与 SOURCE 的切换过程啊。

平平PING · 发表于 2021-9-18 10:45

先锋A9卡座，C3收录机都不错啊。

好人找好人 · 发表于 2021-9-18 11:30

平平PING 发表于 2021-9-18 10:45
先锋A9卡座，C3收录机都不错啊。

先锋A9卡座放音确实很好！录音就一般般

zt0025 · 发表于 2022-5-10 10:43

麻烦给一下先锋CT-90R电路图好吗谢谢！邮箱：zt0025@sina.com谢谢
