本帖最后由 成都小春 于 2021-8-20 16:34 编辑
一直忙着抖音创作小视频，就没精力发贴子了，提前发又怕论坛有人说是蹭论坛流量，经过一段时间的煎熬，抖音粉丝上15万了，所以把小视频里的知识逐步做一个图文版分享出来!
杀只音箱,无源功率分频,有源电子分频,什么鬼？https://www.bilibili.com/video/BV1ev411x75H

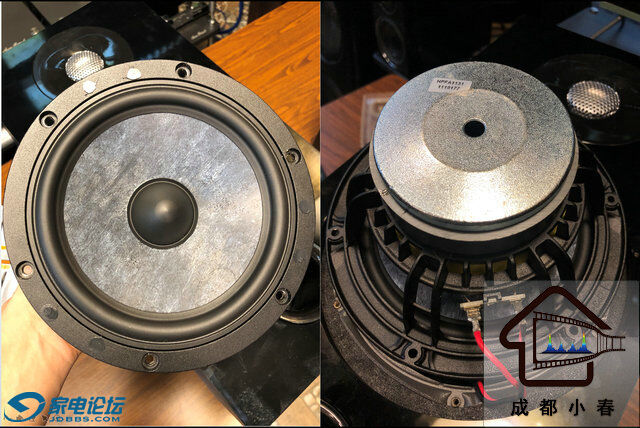

今天杀了一只，法兰西进口全新，还没开过声劲浪书架音箱，把分频器给拆了出来； 因为有数以百计的粉丝留言让我讲一下，无源功率分频和有源电子分频有什么区别和优劣？你们敢问我就敢拆，那就来吧！
音箱多个喇叭的频段的衔接有两种方式。

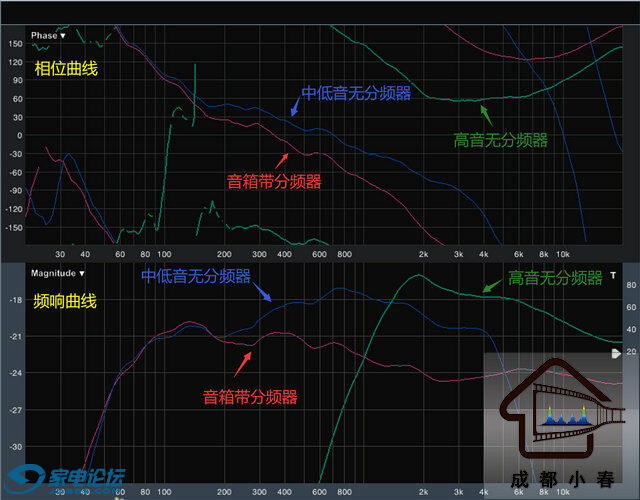

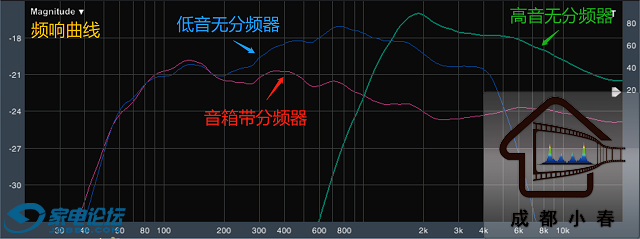

最常见的方式就是功放先把信号放大，交给音箱里面的分频器来做频段功率划分给每路喇叭。 另外一种就是，先把信号分成几个频段输出，然后再每一路信号一个独立通道的功放，单独放大之后就只驱动一路喇叭。 而这个东西是怎么运作的呢？我们还是上实验现场测试数据说话。我们先把这个音箱的频响曲线和相位曲线测出来！ 接下来，我们绕过分频器，直接把功放放大的信号，给音箱低音喇叭，测出中低喇叭的频响曲线和相位曲线。 然后以同样的方式测出音箱高音喇叭的频响曲线与相位曲线！ 我把分频器的电路图画了出来给你们也看一下，接下来我们结合实测出来的数据给你们讲一下，为什么这个分频器要做这些处理？ 红色的是音箱带分频器的频响曲线，蓝色的是低音喇叭没有分频器的频响曲线，青色是高音喇叭没有分频器的频响曲线，从数据上我们可以看出高音喇叭的音量高出音箱太多，第一步就需要串联个电阻来把音量降下来，然后就是通过电容来把高音喇叭不需要的中频部分切除，同时低音喇叭也需要换个电感来把那个不需要的中频部分切除！
同时我们可以看出，大概在分频点两三千赫兹的频率，高音喇叭，低音喇叭和音箱的相位都不相同，还有中低音喇叭向上翘的这一部分也得给它压下来，所以就得靠与喇叭并联的这一部分电路来进行分频点的斜率和相位微调，最终实现高音和中低音喇叭的相对平直的衔接过渡！
而电子分频的处理思路与这个是完全一样的，只是手段不一样而已； 同样会调分频点的频率和斜率，还会用EQ把凸起来的频段给压下去，同样会导致相位发生变化，要进行相位对齐，只是要操作方便，不管是哪种方式，都是一一对应的配套方案，不可能通用的，世界很少有喇叭的，曲线是平直的，都得给它修一修！
我们看分频器上面有很多电阻，这个玩意儿就是用来发热分功率的，所以分频器越复杂，音箱越吃功率；
而有源电子分频，每一路喇叭，都需要一台高素质的功放，所以也谈不上节能，所以有源无源并无什么绝对的优势区别，你们懂了吗？创作不易，欢迎点赞转发！
|
