富士通3匹柜机安装及简单测试

wzj8576

看论坛富士通3匹空调拆机评测不多，正好赶上我上一台空调坏了，顺便发一个详细拆机及测试吧。
     2013年1月买的长虹三匹变频空调辛辛苦苦干到上个月被累趴下了，花费300元购买外机主板自己更换后，只运行了不到一个月又坏了，应该是模块板挂了，想着已经快九年了，不折腾了，干脆换新的吧，因去空调机位窗户宽度只有32厘米，大金帕蒂能，三菱电机都进不去，只能选择这个富士通了，另外儿童房19年安装了一个1.5匹的KGCB,使用起来觉得不错，噪音不大，温控精准，而且整机质保十年，这点觉得很重要，遂下手富士通25LUCC,3号京东下单，5号送到，晚上就扒开外衣看看里面都是什么样的，6号安装，安装师傅还可以，到了后每人一包烟，汽水伺候着，抽真空时候，他的真空泵很破，用的我自己的真空泵，用他们的管子，接上后发现管子外皮都破了，压力表也不太好，问还有别的好管子吗？说有去楼下车里又拿了一套表，这个完全没问题，师傅说抽15分钟就可以，我说多抽一会吧，师傅说可以，最后真空抽了35分钟，正压拔管，强劲模式试机，外机声音不太大，震动也不大，比我三菱重工1.5的噪音小，震动也小，ok，没问题先上图！

外机

外机铭牌

外机热敏电阻

连接管

连接水管及线缆

外机

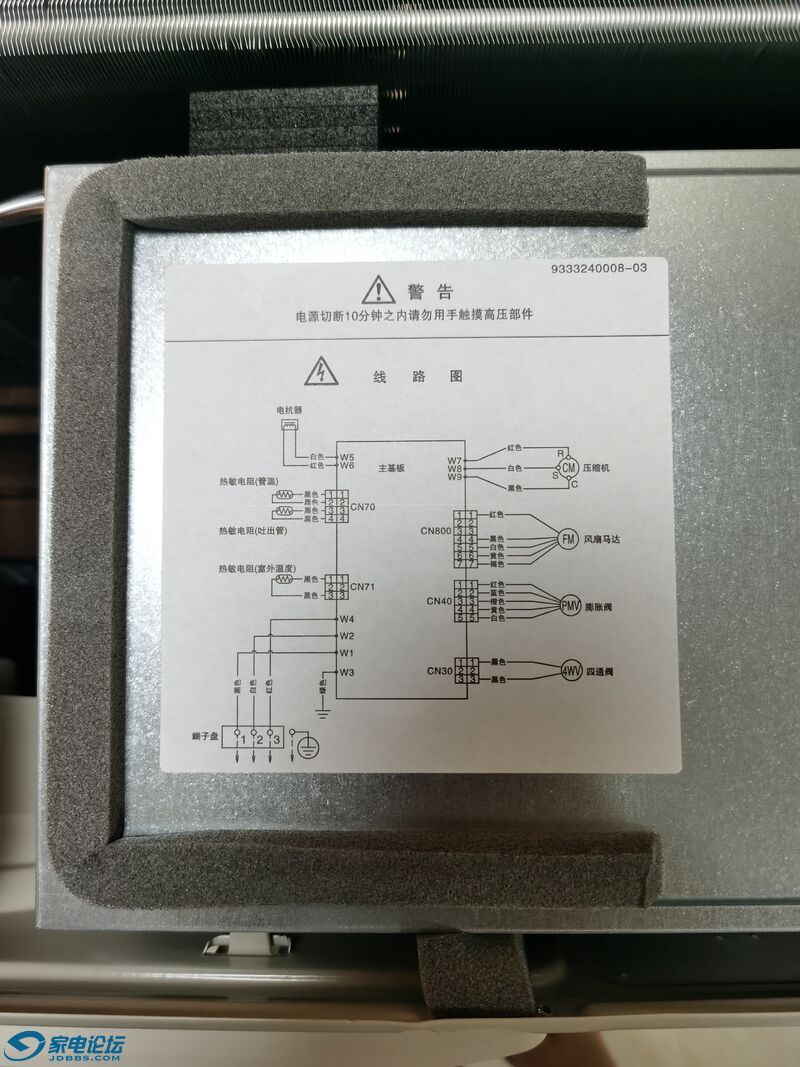

外机主板线路图

外机主板

外机主板刷有防水胶

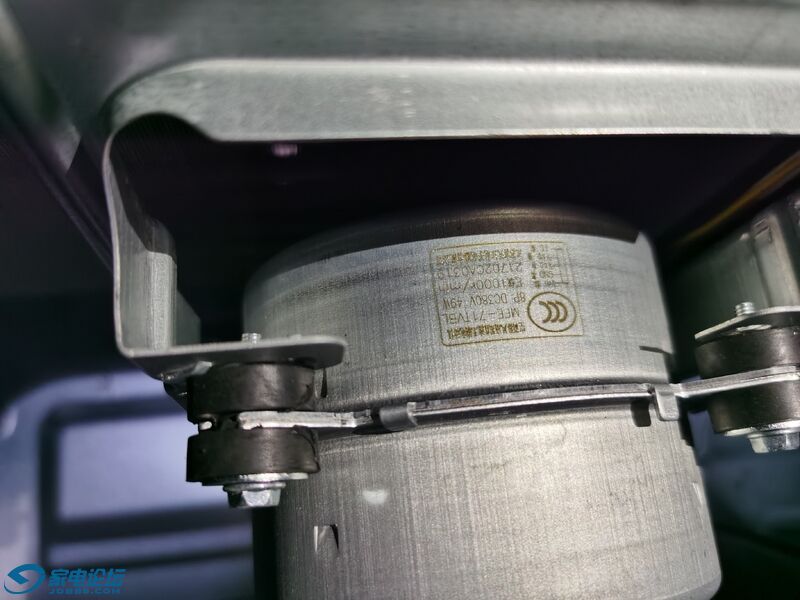

外机风机型号，富天江的，型号MFE-71TVBL

外机扇叶

外机散热14排铜管

电抗器

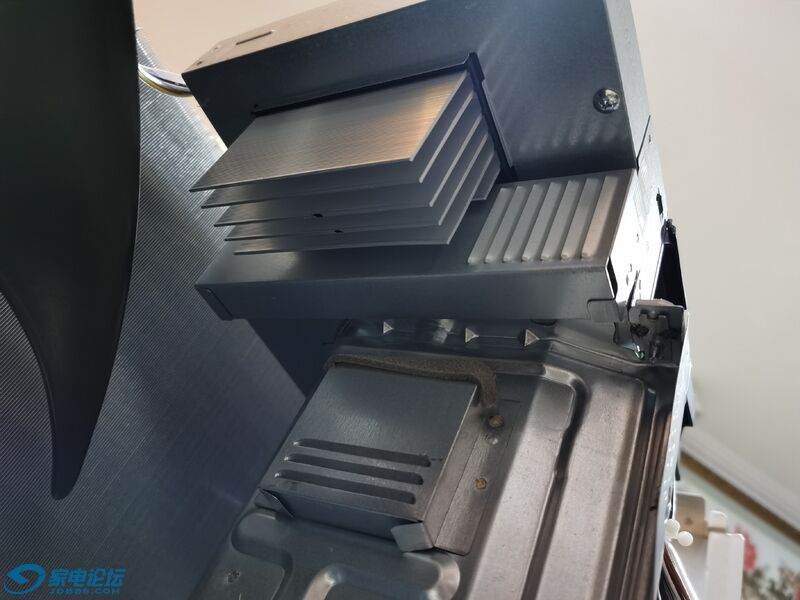

主板散热片

三样双转子压缩机，型号是：C-6RVN103HOT,哪位大神知道性能怎么样呢？

压缩机线束

三花四通阀

电子膨胀阀，看不到什么品牌的

外机风扇

压缩机隔音棉，包裹的很严实，不是黑心棉

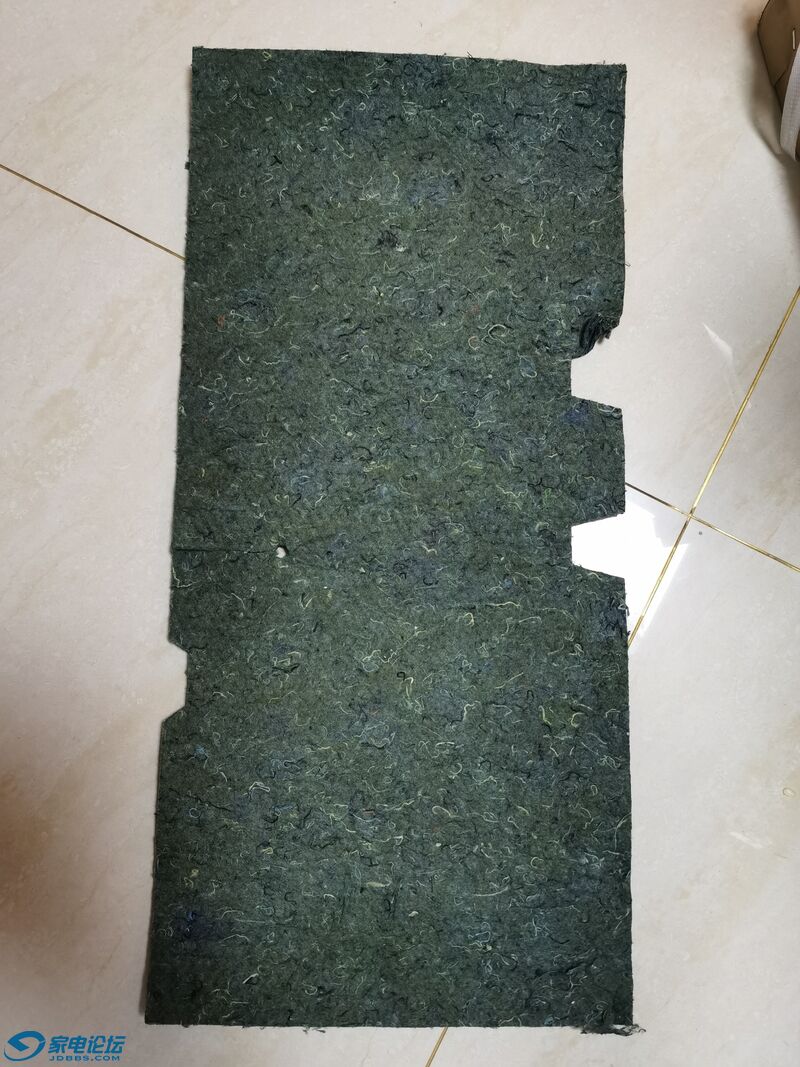

压缩机隔音棉，不是黑心棉，闻不到味道，还可以

外机地板是雪花板？

外机线路图

室内机风机，松下的

室内机主板

室内机照片

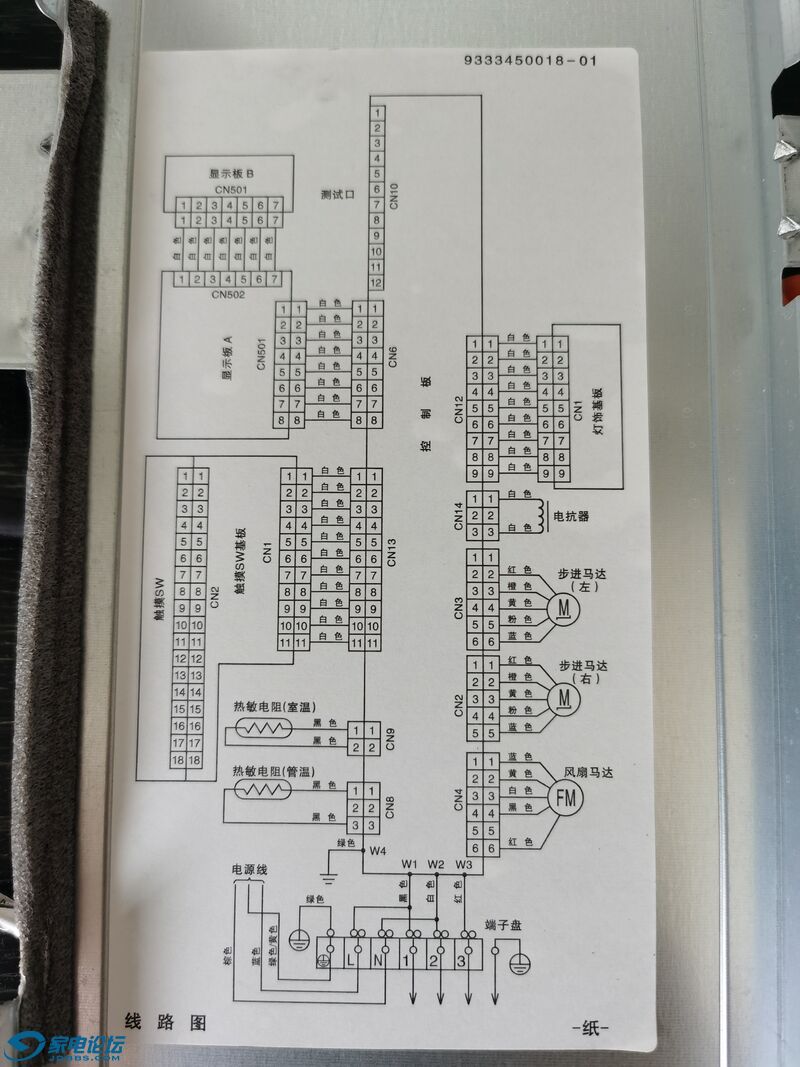

室内机线路图

室内机蒸发箱外面有一层网罩，这个第一次见，不知有什么作用？

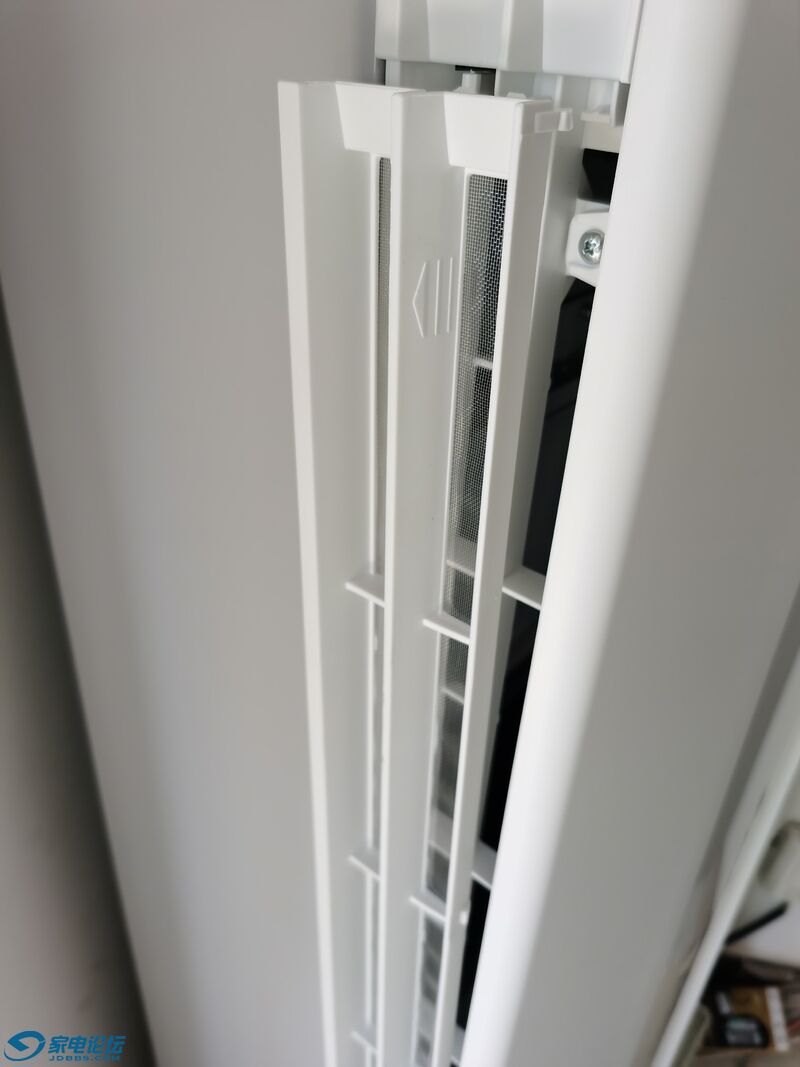

滤网拆除很方便，这个不错

室内机铭牌

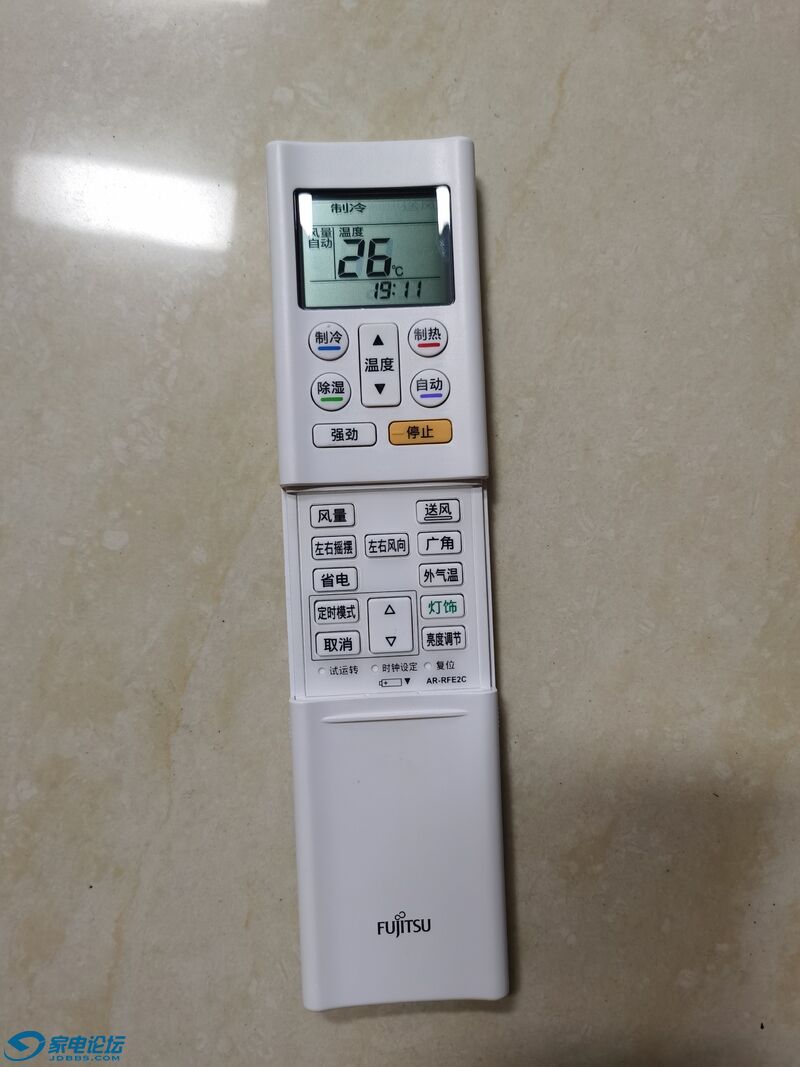

遥控器

富士通原装电池

  因为电流表没在家里，没测高频，哪天拿回来电流表再测高频，晚上5点左右接上空调伴侣测试一下低频，当时室外温度33度，室内开机26度，到26度后功率一直比较稳定在270左右，温度也一直显示26度不变，这个还可以，离空调6米左右餐桌上的温度计也是一直26度，上下浮动0.1度，离空调3米多的温度计是26.1度，浮动也是0.1度左右，这个觉得有点牛了吧，有点不敢相信，等以后再好好试试吧，可能没弄好吧，不过现在真的是这样？

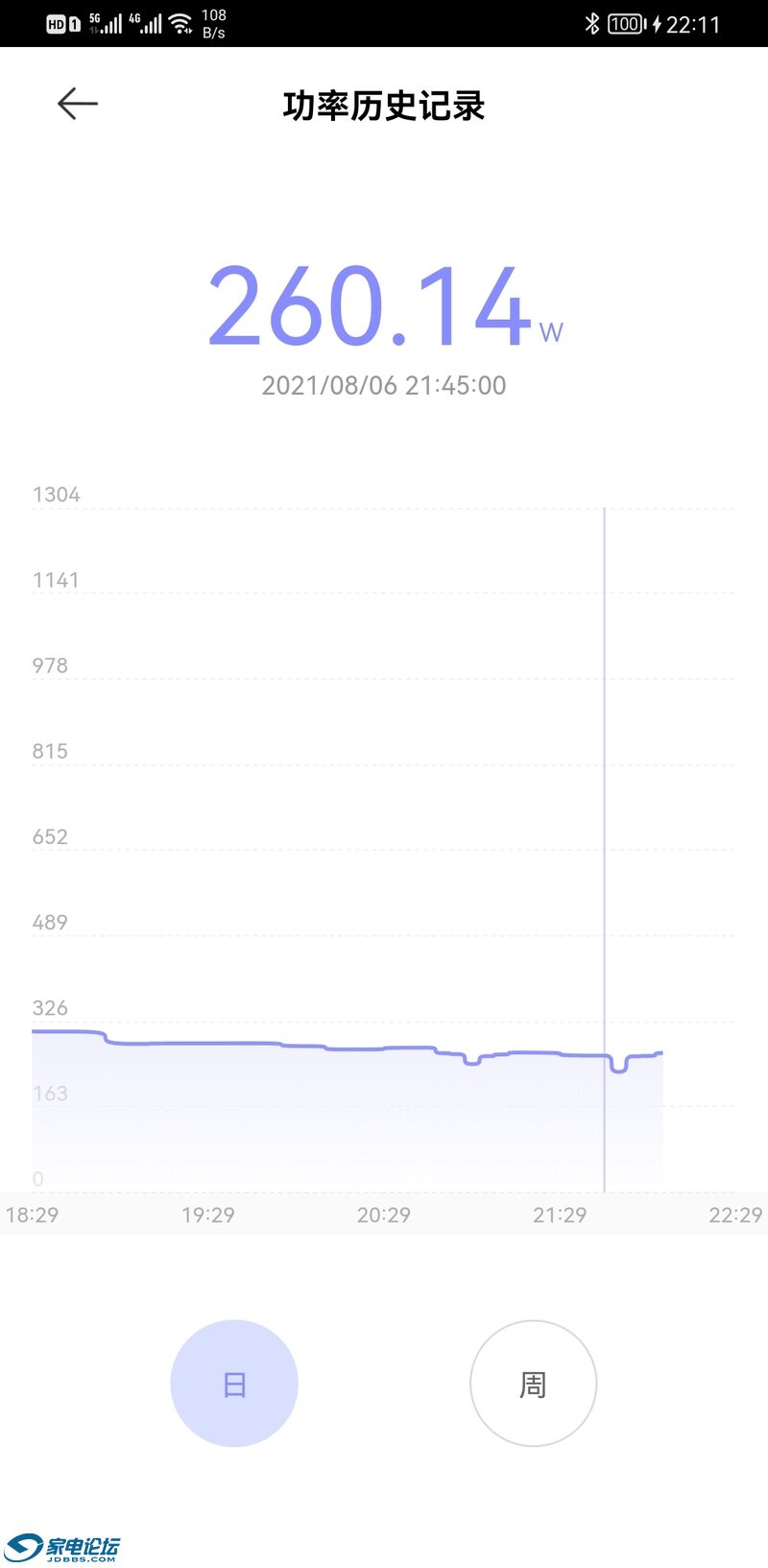

连续开机4个多小时没停机，功率最低到过260W左右，

离空调3米左右音响上的温度计数值，也是一直很稳定

6米外餐桌上温度计也是一直稳定在26度

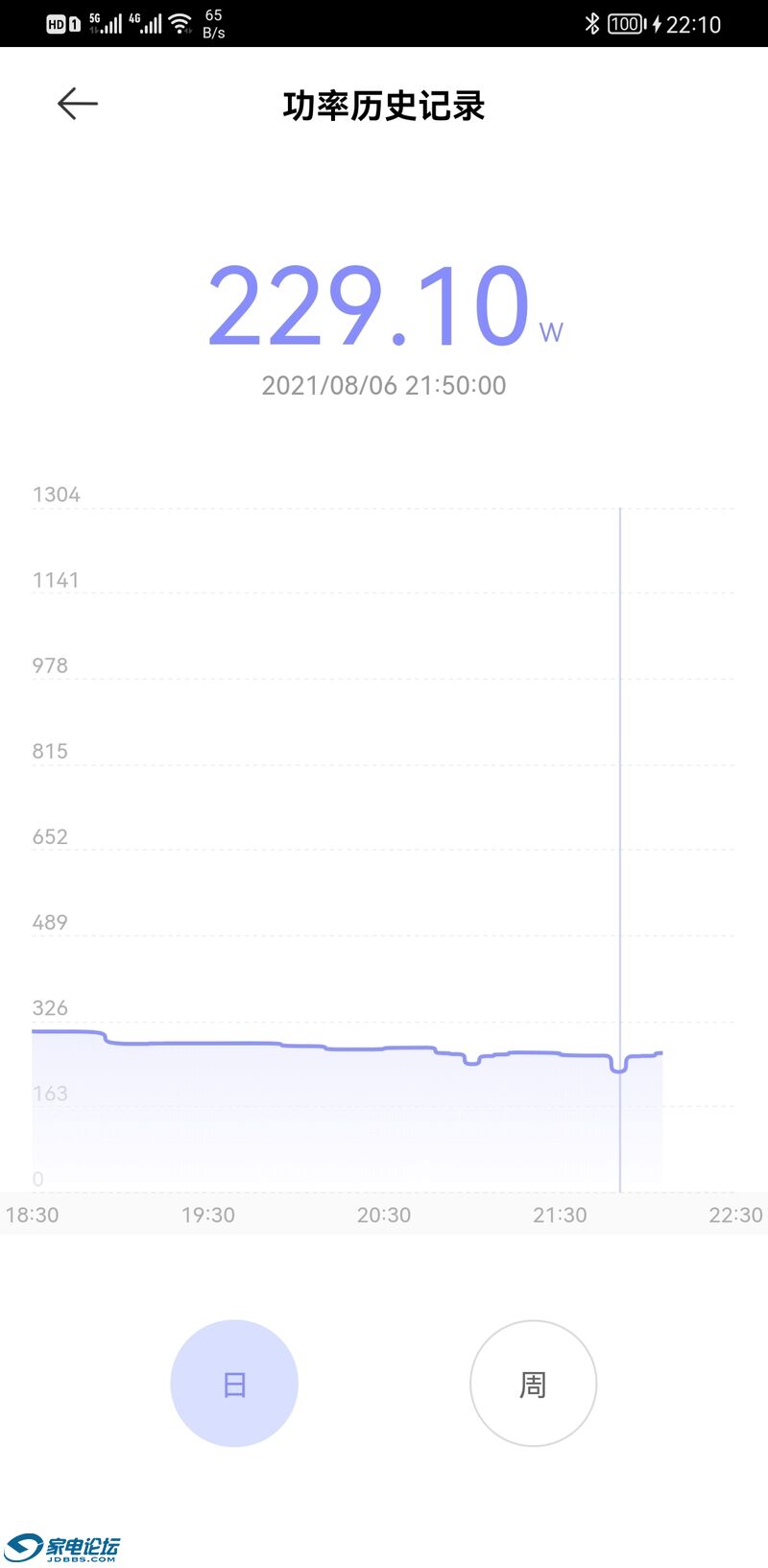

22点发帖前又看了一下室外温度31度，功率下降到260左右，最低220多了，餐桌温度25.9度

现在看总体非常满意，哪天在测测高频看看吧！！！

wzj8576

好多年不发帖子了，比较乱，大家见谅！！有什么不明白可以问，主要是给想买富士通空调的做个小参考就OK了，

nrg2007

感谢楼主拆机解读，三匹机低频220W很不错了，温控也很准，就看长期使用可靠性如何了。

浊世之蓝

支持楼主拆机分享！富士通电子膨胀阀一般都用的不二工机。

VSFDBP

支持楼主的分享，可以看出安装、用料做工、使用体验都是比较满意的，室内机功能也比较多

wzj8576

nrg2007 发表于 2021-8-7 01:15
感谢楼主拆机解读，三匹机低频220W很不错了，温控也很准，就看长期使用可靠性如何了。

低频是真的挺厉害的，我夜里12点左右要睡觉时也没停机，我看了一下风量是第二档，我把风量降到一档，功率最低到过163，后来稳定到190多。

wzj8576

对了，压缩机是三洋双转子压缩机，型号是：C-6RVN103HOT的，有哪位大神知道的看看怎么样？

wzj8576

浊世之蓝 发表于 2021-8-7 02:10
支持楼主拆机分享！富士通电子膨胀阀一般都用的不二工机。

谢谢支持，这个看了半天也没看到是什么牌子的

wzj8576

VSFDBP 发表于 2021-8-7 09:02
支持楼主的分享，可以看出安装、用料做工、使用体验都是比较满意的，室内机功能也比较多

谢谢支持，初步满意，等在测测高频和出风口温度，再看看，希望可以就好。

VSFDBP

看压缩机型号，排量10.3cc，是给1.5匹挂机用的。不敢相信给3匹空调用

wzj8576

VSFDBP 发表于 2021-8-7 10:41
看压缩机型号，排量10.3cc，是给1.5匹挂机用的。不敢相信给3匹空调用

没错，看了半天，确定的型号就应该是这个

yyy9

wzj8576 发表于 2021-8-7 10:24
低频是真的挺厉害的，我夜里12点左右要睡觉时也没停机，我看了一下风量是第二档，我把风量降到一档，功率 ...

  谢谢分享！
  什么价格拿下的？

wzj8576

yyy9 发表于 2021-8-7 10:47
谢谢分享！
  什么价格拿下的？

某东，7539拿下的，

VSFDBP

wzj8576 发表于 2021-8-7 10:45
没错，看了半天，确定的型号就应该是这个

仔细看了下，压缩机排量不太好确定，型号表述方式和以往的不一样。
不过排量肯定不大，毕竟制冷制热量最大值和额定值差不多、能效比最大相比额定急剧下降、一个3匹空调低频能低到一两百

6191

14.6排量，双缸
常规主流日机配置
