本帖最后由生鱼片7219 于 2021-8-4 16:35 编辑

手里有几个PB-4的废电池，看到有很多改锂电的，买一个价格有点贵，干脆自己也来改一个看看，买了充电模块和压降模块还有锂电芯，算起来比买一个改好的实惠多了

压降模块只有3.3V的，我自己买了2.5V的芯片换掉

压降模块只有3.3V的，我自己买了2.5V的芯片换掉

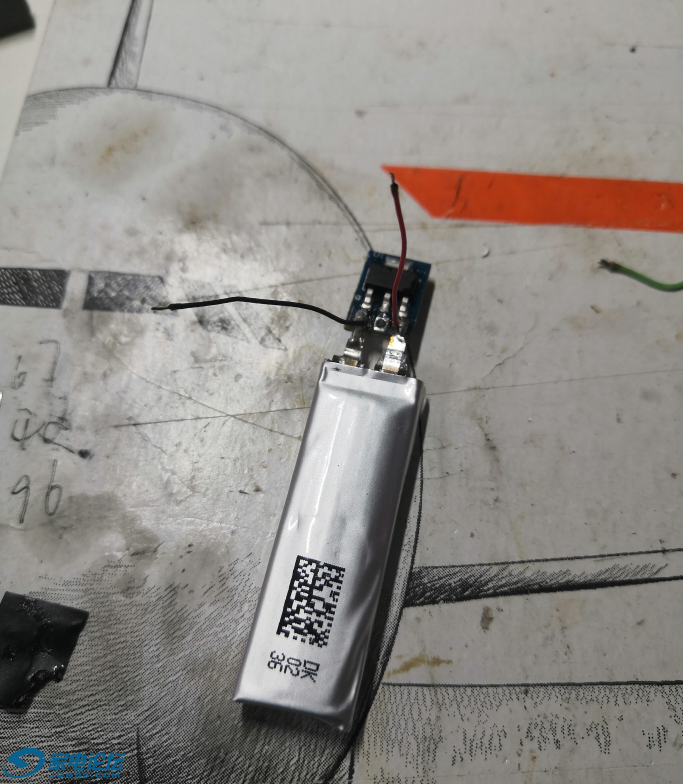

焊上锂电

焊上锂电

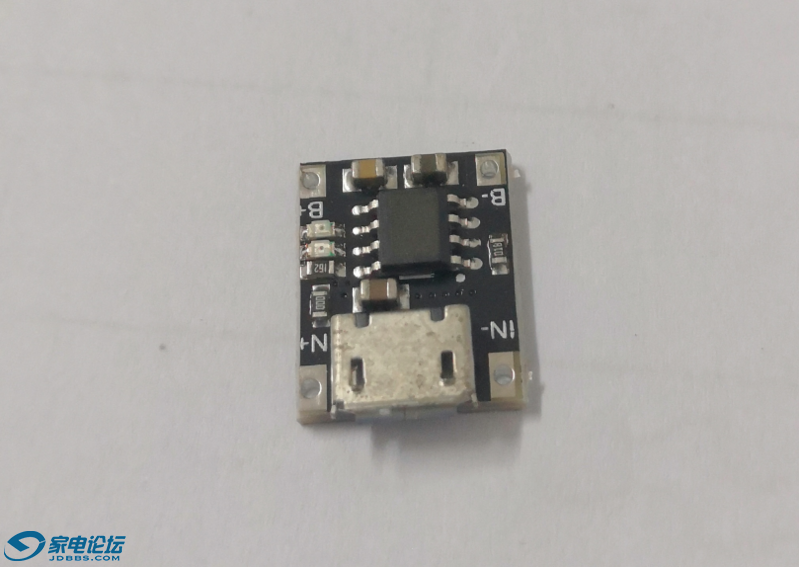

买的充电模块

买的充电模块

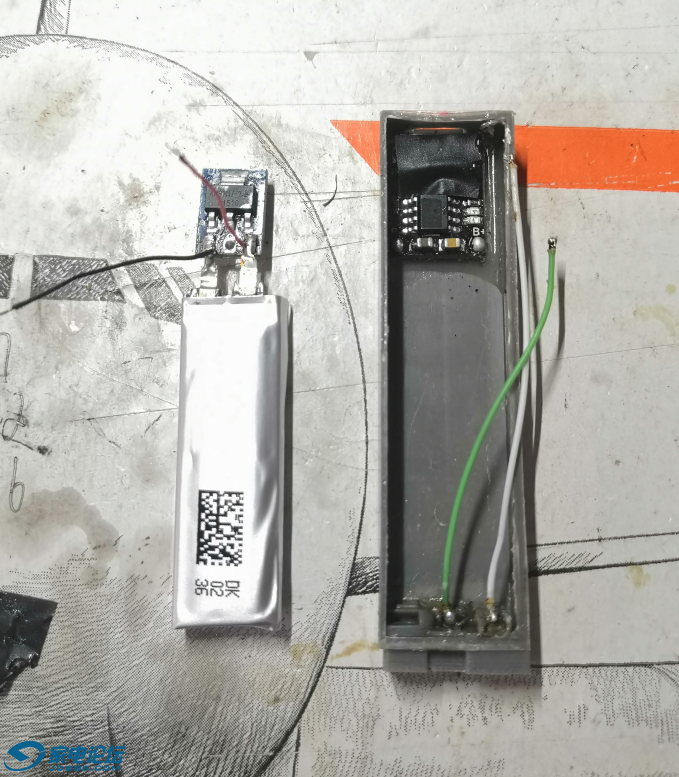

充电模块我用环氧树脂固定在盒子里

充电模块我用环氧树脂固定在盒子里

用胶布做一下绝缘

用胶布做一下绝缘

贴上绝缘胶布

贴上绝缘胶布

装入原来的外壳里，充电口开得难看了点

装入原来的外壳里，充电口开得难看了点

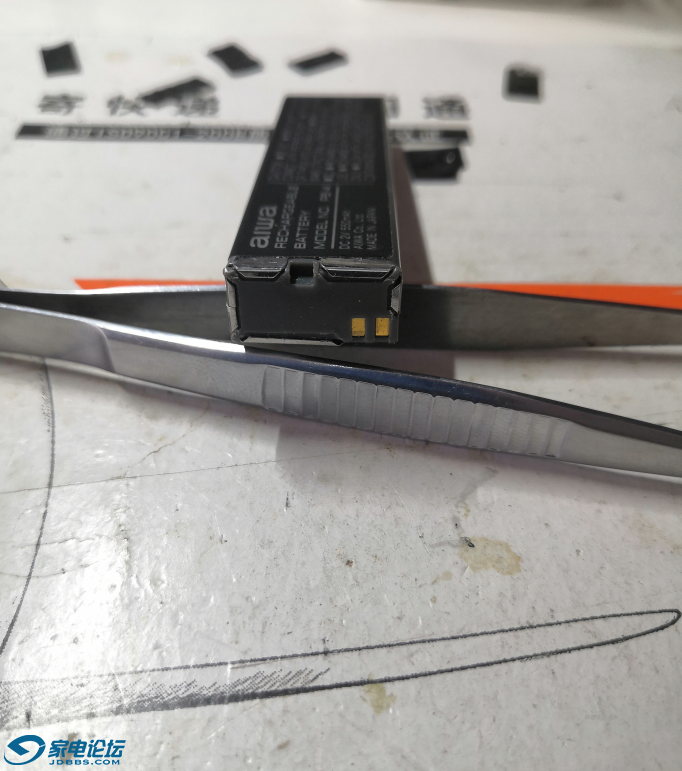

另一边

另一边

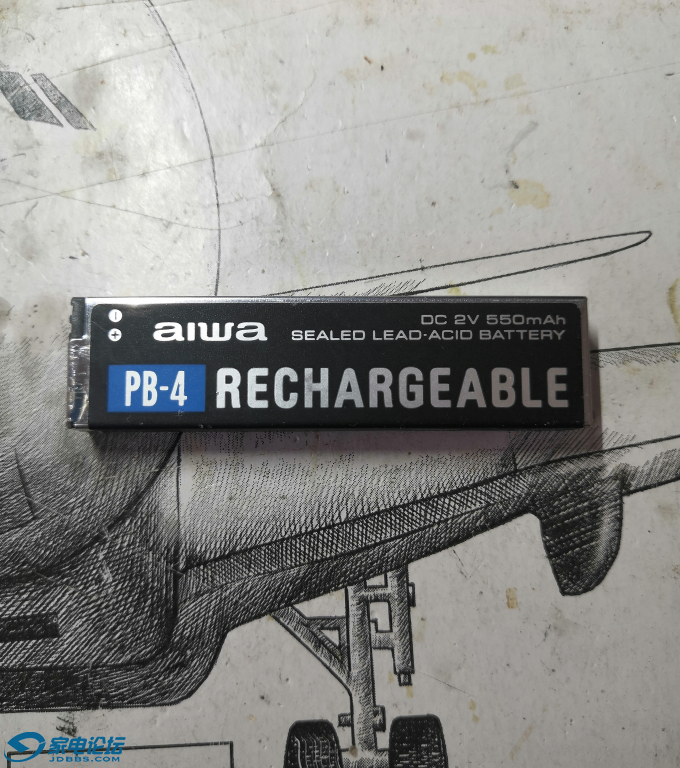

来个正面的

来个正面的

充电亮红灯，充满亮绿灯

充电亮红灯，充满亮绿灯

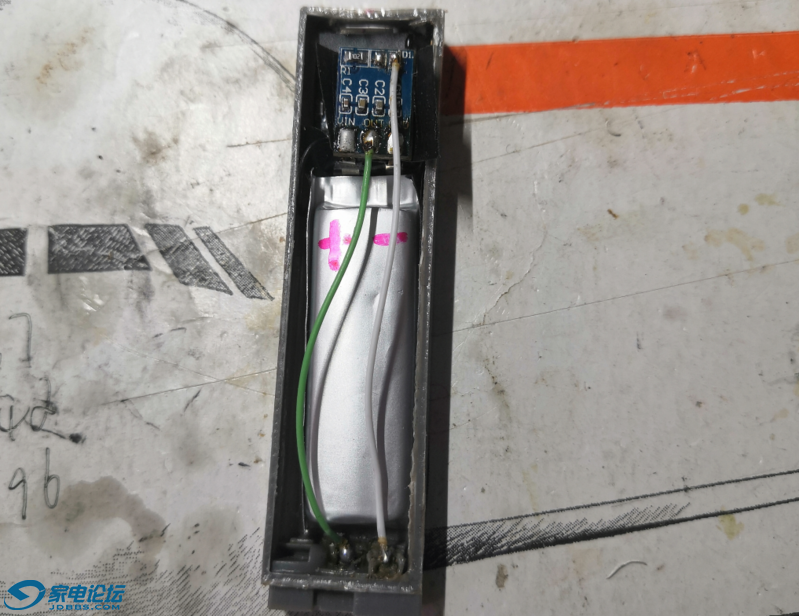

装入电芯

装入电芯

回复

使用道具举报

0 主题	10 帖子	0 威望

Rank: 1

交易诚信度

0

注册时间

2021-5-5

发消息

发表于 2021-8-5 12:32 | 显示全部楼层

高手，值得借鉴

论坛禁止先款交易推荐论坛中介

绝大多数被骗都是因为先款

英式花园之香氛旅行

特价商品每日更新

查看今日新帖

回复支持反对

使用道具举报

43 主题	3190 帖子	15 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2017-2-16

发消息

发表于 2021-8-6 16:03 来自家电论坛网手机触屏版 | 显示全部楼层

充电和降压模块给个链接

回复支持反对

使用道具举报

41 主题	1237 帖子	0 威望

Rank: 2 Rank: 2

交易诚信度

0

注册时间

2007-4-20

发消息

楼主| 发表于 2021-8-6 16:18 | 显示全部楼层

本帖最后由生鱼片7219 于 2021-8-6 16:25 编辑

万能的X宝上很多，随便搜就一大堆。压降模块这种小的没有2.5V，要自己换芯片，还有压降模块的电源指示灯要拆掉，要不然一直亮着在耗电。


回复支持反对

使用道具举报

17 主题	1237 帖子	0 威望

Rank: 2 Rank: 2

交易诚信度

0

注册时间

2006-10-21

发消息

发表于 2021-8-8 18:04 | 显示全部楼层

1117静态电流太大，5-10mA，500mAh的电池，接上不用，3、4天就没电了

点评

测试了一下，静态电流是3.8ma，1117确实不太适合，这样几天就会没电详情回复发表于 2021-8-9 08:40

回复支持反对

使用道具举报

41 主题	1237 帖子	0 威望

Rank: 2 Rank: 2

交易诚信度

0

注册时间

2007-4-20

发消息

楼主| 发表于 2021-8-9 08:40 | 显示全部楼层

cls-cqdiy 发表于 2021-8-8 18:04
1117静态电流太大，5-10mA，500mAh的电池，接上不用，3、4天就没电了

测试了一下，静态电流是3.8ma，1117确实不太适合，这样几天就会没电

点评

查一个管脚兼容的来代换，好像最低的可以做到1uA 详情回复发表于 2021-8-9 11:57

回复支持反对

使用道具举报

17 主题	1237 帖子	0 威望

Rank: 2 Rank: 2

交易诚信度

0

注册时间

2006-10-21

发消息

发表于 2021-8-9 11:57 | 显示全部楼层

生鱼片7219 发表于 2021-8-9 08:40
测试了一下，静态电流是3.8ma，1117确实不太适合，这样几天就会没电

查一个管脚兼容的来代换，好像最低的可以做到1uA

点评

用什么管子可以代替？详情回复发表于 2021-8-9 14:57

回复支持反对

使用道具举报

41 主题	1237 帖子	0 威望

Rank: 2 Rank: 2

交易诚信度

0

注册时间

2007-4-20

发消息

楼主| 发表于 2021-8-9 14:57 | 显示全部楼层

cls-cqdiy 发表于 2021-8-9 11:57
查一个管脚兼容的来代换，好像最低的可以做到1uA

用什么管子可以代替？

回复支持反对

使用道具举报

41 主题	1237 帖子	0 威望

Rank: 2 Rank: 2

交易诚信度

0

注册时间

2007-4-20

发消息

楼主| 发表于 2021-8-10 11:43 | 显示全部楼层

查了一下资料，找到了低功耗的稳压芯片，静态电流4-8uA，体积比1117要小，工作电流小了一点只有180mA，看能不能两个并联起来用
