音箱结像感差，定位感不清晰，原来是这两点惹的祸

欧罗巴精神

立体声，临场感，结像感，栩栩如生，舞台感，都是“时间差”营造的。

1ms微秒时间差，声波走17厘米长，0.5ms时间差，8.5厘米。

也就是说，如果小提琴音乐中的频率，存在0.5毫秒的时间差，应该听起来是一把肢解的小提琴在演奏。

专业种叫step repose，可以看出不同单元之间的时间差，也就是群延迟。

这并非耸人听闻。请看下图，


图片出处：1008harH40fig6.jpg 某著名英国旗舰大书架音箱。

上图中，在距离1米处，高音在3.75ms后启动，中音在4.1ms左右启动，
而重低音在5.3ms才启动，和中音相差1.2ms（20厘米）左右，和高音相差延迟1.55ms（25厘米）左右。

是谁造成的？分频器上的元器件，他们会造成延时。

注意，这还没算，大多数不同单体，由于安装位置不同，到人耳的距离本身就有差距。
（所以说，位置是同轴的优势之一，但同轴依旧无法避免来自分频器造成的时差）


大家或多或少都知道，分频器其实是”不必要之恶“，


由于一只完美的全频单元昂贵且稀少，
就像某常见慢性病的痊愈药问世一样，
就算真有研发出来，也会马上被大药企收购，然后扼杀在摇篮里。因为如果有这么一只全能单元，会造成全球大多数高保真音箱厂倒闭
聪明的喇叭厂不会去研发全频单元，并制止潜在的研发和理念推广。


说回分频器，少一组分频线路，少一层污染，少一份”时间上的错位“。


如何解决？

直通！


一只有高频衰减自然的”中低频“，配合一只低频自然衰减的超高音。


两者配合使用，可以做到最少的分频器元器件。

搭配，调教的活，可是费时费力，可遇而不可求的事情。在欧美，时间是最值钱的。

这也是，如今市场上少见的原因。主流产品，一定是优先考虑性价比的。




说回我偶然理解，并找到的1+0.5+0.5经典音箱，在此只说设计原理，不做品牌介绍，免得说广告。

她使用1只中低音，以全频模式工作，也就是没有任何分频线路，

然后，用一只过滤掉低频的超高音，然后，一只导向空，作用就是一只天然的超低音。

去和这只“宽频”单元结合成整体。省去了传统三路音箱中，中音的2组分频线路，以及重低音的高音过滤线路。


这种1+0.5+0.5的设计，其中的“宽频”没有任何时间上的延迟，简单说，就是“直通”。


对于立体声的还原，时间一致，是极其重要的。

但代价是什么？ 这只单元的本身素质必须过硬，还要符合一些特别的要求，也就是更贵。







许多音箱的分频设计思路是，先买能买到的菜，然后根据菜来做饭。不清楚客人的喜好，更具菜的特点，去掉腥味，甚至不新鲜的部分，甚至用酱料，最后做熟即可。


而有些音箱的思路相反，先了解人耳（大脑）的特点，喜好和敏感频率，以及音乐的范围，然后，为了让这一范围尽可能地准确，


规划好分频区域，也就是避开该敏感区域，


然后去挑选合适的单元。确保重点区域不受污染。







废话一箩筐，相信高手们已经在拍大腿。

仅希望能给国内DIY音箱爱好者们，带去一点启示。

不谢。

欧罗巴精神

交易区新帖推荐

介绍一款已经停产20余年的好音箱设计，所以不用担心，不是广告！国内根本没有，相信也不会有。

出自法国航空学院的一位设计师。

该品牌当年的测试和研发，都在位于巴黎的法国国家级科研室内进行。


这是一款1+0.5+0.5 路理念设计的音箱。

其重低音在箱体内，通过箱体过滤掉中高频，于是乎，重低频上的分频线路，也可以实现最少化。非常厉害！


先睹为快，




说分频设计，

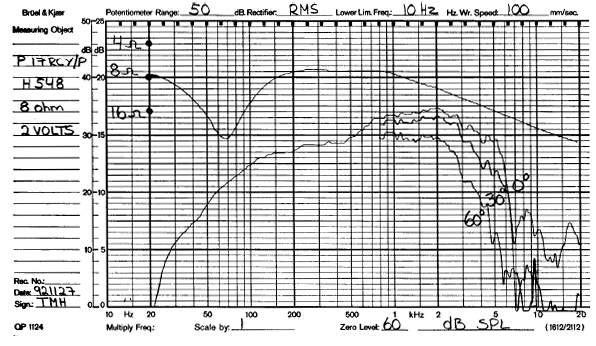

比如这只中音单元并不完美，200以下，4000以上，自然滚降。（看30度-60度之间，人耳正常与音箱的角度）

但在400-4000 之间尚可，而这正是人耳最为敏感的区域。（见主楼）



两阶12dB/oct是一个非常简洁理想的分频斜率，然后找到一只2阶分频后，能够比较完美补充该单元两端的频响，

就是一款在关键频率区域的时间准时，立体声结像准确，


分频也更为简洁，成本也不高的音箱。


给一下这只音箱的失真，天下音箱厂，只有英国BW和这家，我看到现在是给出音箱失真的，


90dB下，0.5%。

人耳正常听音乐的声压？ 只有70-75dB。

DIY音箱爱好者们，欧洲那简洁的包豪斯思路，第一要素，你们看懂了吗？


价值千金啊！

欧罗巴精神

用视频来讲解，速度快，知识要点多，建议至少看5遍。

Karen...

好专业

青竹戴雨

好内容。道理上是讲得通的。

欧罗巴精神

交易区新帖推荐

添加视频更新。

欧罗巴精神

分享好内容。

青竹戴雨

选闭箱这种形式算遗憾了。振膜不能充分自由运动，声音会有慌忙感。也就是速度快。表面上感觉干净，实际上还是失真。

欧罗巴精神

青竹戴雨 发表于 2021-8-5 10:10
选闭箱这种形式算遗憾了。振膜不能充分自由运动，声音会有慌忙感。也就是速度快。表面上感觉干净，实际上还 ...

我现在用的是，更小一级的型号。

1全频+超高音。低音反射式，超大的导向孔。低频非常爽。

反射孔低音，相当于是0.5路低频。

但是理论上，这种低频的速度慢低频直达声一点，5us，10us？

而且还有气流低噪等可能。

所以我打算升级到视频中的那款，箱体内容积足够大，几乎无驻波的金字塔箱体，

内部多重支撑结构。

不同于普通密闭式箱体。

青竹戴雨

哦，只要是闲箱，那原理问题就在。你实际判断吧，看看是不是有负面影响。我的看法就是，永远是两难，不存在完美无缺的解决办法。喇叭不能充分自由运动的闭箱形式我个人是不接受的。

好人找好人

所谓音箱的结像感，很多都是意淫出来的一个感觉，添加一个名词而已，实际上听现场音乐根本没有这个感觉，仁者见仁智者见智。。。

laoziyao

理论知识不错，思路上也往玩家身上靠，就是欧罗巴这个名字太到饭了，土不土羊不羊的

青竹戴雨

好人找好人 发表于 2021-8-5 12:32
所谓音箱的结像感，很多都是意淫出来的一个感觉，添加一个名词而已，实际上听现场音乐根本没有这个感觉，仁 ...

音响放的是录音制品，当然与听现场不一样了。听现场都在观众席，离老远呢。但录音里也是有定位的，是制作人安排的。如果录音里没有，意淫也没用。毛片虽然是虚拟的，但毕竟有图像，才能满足一些人。否则为什么不对大白墙想想就高C了呢？

killerfish

说起这个，我想起那些拍脑袋做分频器的牛人。。。。。。。。

看我签名

killerfish

我一直都认为，无论音源还是功放还是音箱，
首先精准的配对元件，是准确的声音的前提。
