近来收到一台叙利亚版D6c，到手一看外观差强人意，外壳有腐蚀痕迹，中框裂了，录音电位器在机器晃荡，还好价格不贵，慢慢修复吧。

拆机检查了下，还好，除了后面的带速选择拨扭不见踪影，内部基本还在。另外机器老外修过，应该20084芯片挂了，老外直接挂了个可调电阻接到电机，也是有才。

把这个多余的电阻去掉按原机接线接好，开机果然转速飞快，二话不说换掉20084，转速立马正常，简单打理后试听播放基本正常。下面开始修复录音电位器。

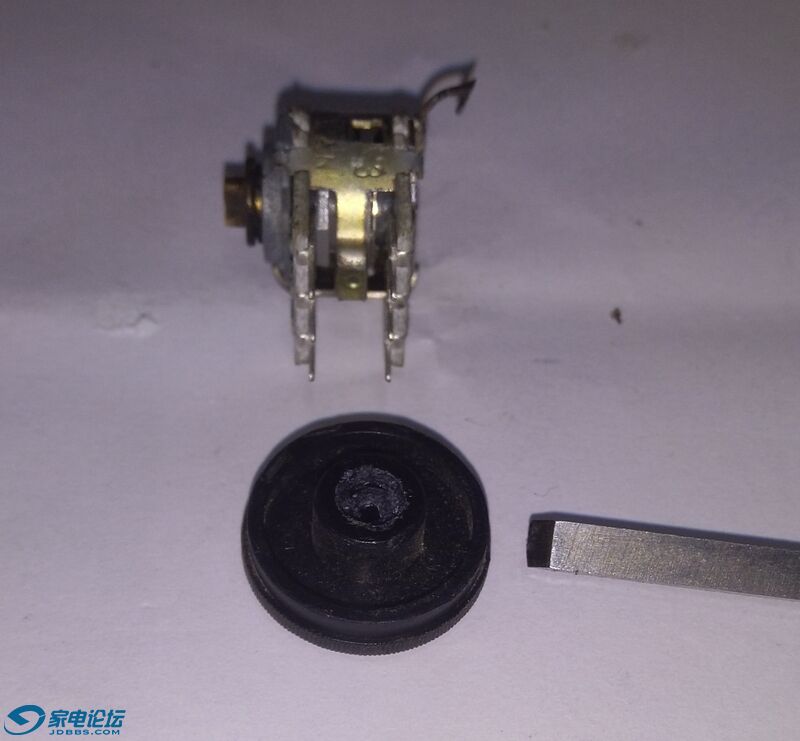

拆机后录音电位器是这样的，一拿壳直接就掉出来了

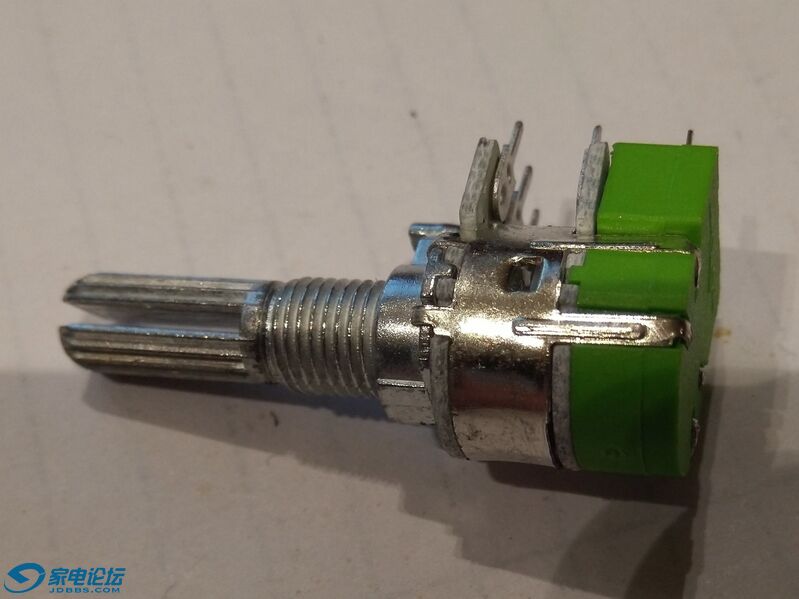

这个电位器的碳膜电路板已经完全断裂，必须整个电位器更换，然而这个机器停产多年，一模一样的电位器是找不到了，只有想办法更换掉断掉的碳膜电路板，测一下原机电位器尺寸，翻遍某宝，发现有一款电位器外形尺寸相似，最关键碳膜电路板似乎可以通用，于是某宝下单（请搜索12型电位器），收到是这货

配件电位器买到后，开拆原机电位器，首先把旋钮这里的小盖板揭开，把里面的螺丝旋出，就可以拿掉旋钮，这个设计是在D6的基础上改进的，D6是旋钮直接套在电位器旋柄上，结果非常易掉，D6c不会有这个问题

再把外壳四个扣起翘后取下外壳，把后盖和最外面这个碳膜电路板取下

至此，到了关键的一步，要想办法把中间旋转触点取下，把底下这个碳膜电路板取出来，整个修复过程的难点就在这里，因为这个中间旋转触点是用旋柄铆接固定的，无法直接拆卸，要拆下中间旋转触点只能破拆，用剪钳把中间旋转触点整个剪开，把旋柄抽出

这样，整个电位器拆开了，这其中左边三个零件是后面要用回去的，在拆卸过程中务必不能损坏，尤其旋柄。下面就是把新的碳膜电路板换上来了。
先把配件电位器拆了

这其中只有以下4个零件可以用，其它只能送垃圾桶了，哎~浪费可耻

新的碳膜电路板试了试，除了内孔偏小，其他与原机基本一模一样。把与旋柄架配合的这个电路板内孔用刀片扩修一下，然后用AB胶与旋柄架粘牢，这样方便后面的操作

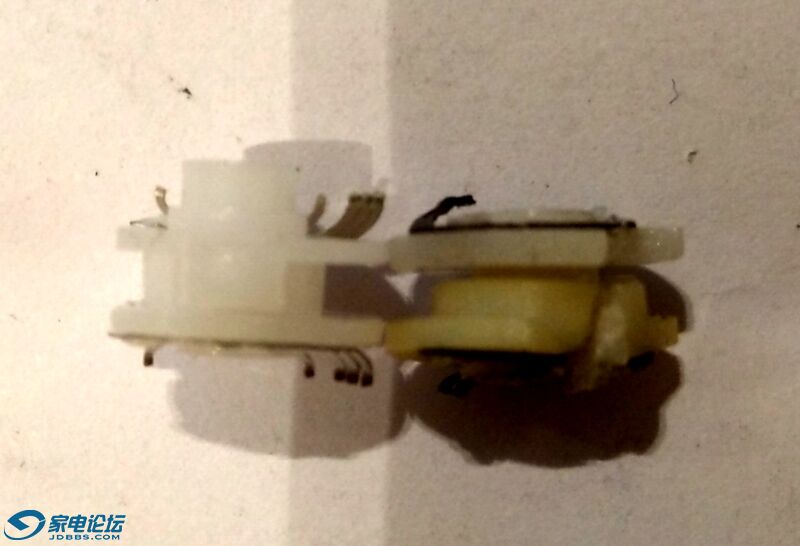

再对比下旋转触点，发现高度相差1mm，需要用刀片修至高度基本一致（否则后盖无法安装）

把修整好的旋转触点用AB胶固定到旋柄上，注意平面一面在里面，有台阶一面朝外

这一步搞定后，剩下的就简单了，等AB胶固定牢后把外壳，另一个碳膜电路板和后盖装回，到这一步修复工作已经完成了99%，当然用万用表检测一下是必要的，我第一次安装好检测就发现电阻值不是线性变化的，只能拆开把外壳转180度重装。最后一步就装机了，由于配件电位器与原机电位器不是对应的，所以如果直接安装回去会发现电位器刻度对不上，这不符合修旧如旧的修复法典，于是对旋钮动手术是必需的，把旋钮原来的扁形安装孔直接用刀修成圆形，然后安装孔内涂AB胶，趁AB胶未干时迅速把旋钮对好位置装到电位器旋柄上，然后用螺丝固定，这里可以选择对0或10安装（电位器旋柄逆时针旋转到头是0，反之是10），然后把小盖板用胶水固定回去，至此，录音电位器完全修复。

同样的修复方法适用于D6。

Ethanic

交易区新帖推荐

学到了 过瘾 ，老哥手巧！

linzj3157

赞一个！

安在旭

厉害

hgsjf

好手艺

经典随身听

交易区新帖推荐

高手

我就是爱音乐

想法巧妙，手更巧。

众泰小男人

“这不符合修旧如旧的修复法典”经典。。。刘明！

众泰小男人

我的D6C，快进退有声音，但不转动，好搞吗。~

nixixu

搞这一下子一天过去了

keying_tseung

nixixu 发表于 2021-9-26 15:32
搞这一下子一天过去了

不用，一个小时可以搞定

nixixu

keying_tseung 发表于 2021-9-26 16:24
不用，一个小时可以搞定

找货的时间要计算在内的。那也是时间成本，不能只计算动手的时间
