索尼FX613无声故障，请大神们指点思路

ynmaakay · 发表于 2021-5-6 16:40

您需要登录才可以下载或查看，没有账号？注册

x

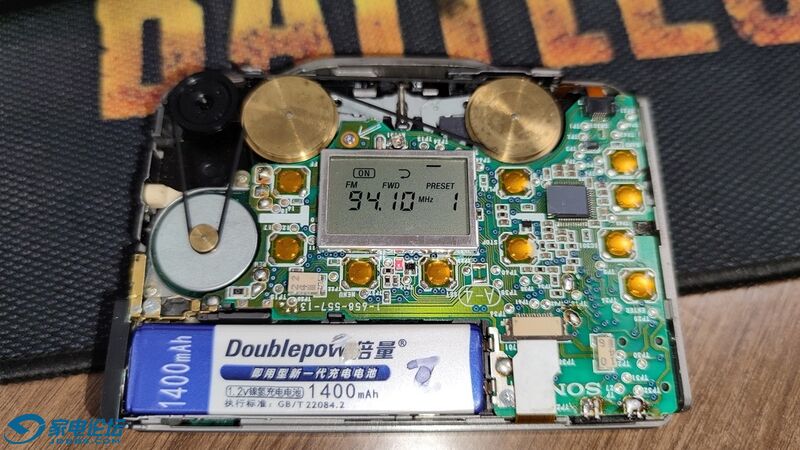

手头一台索尼FX613，打理完机芯换了皮带才发现没有声音，是完全连开机底噪都没有的那种。所有操作按键声也没有，收音机也没有声音。查了维修电路图，测试耳机插头到IC301的1、3、5脚都正常没有开路。然后就没有思路了，不知道接下来从哪里检查。

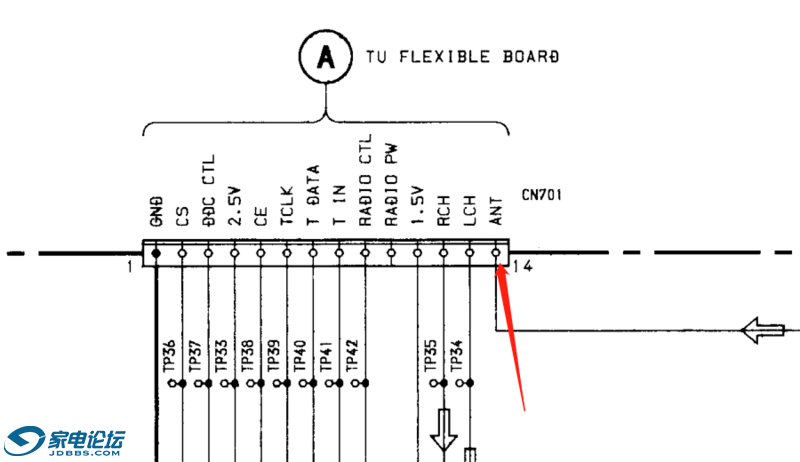

耳机公共端和收银排线14脚在一起。

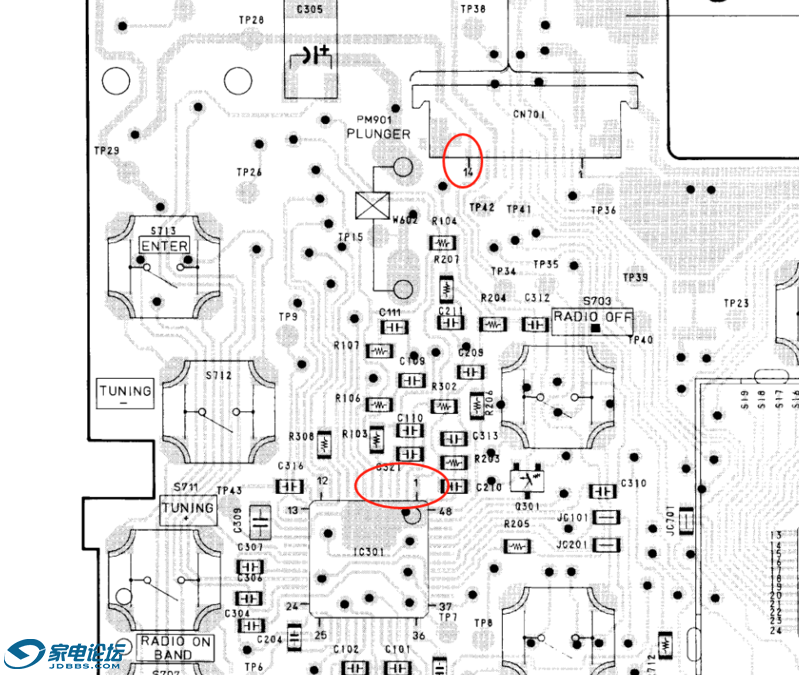

IC301的1、3、5脚

ynmaakay · 发表于 2021-5-6 16:41

生鱼片7219 · 发表于 2021-5-7 08:48

检查一下芯片有没有虚焊的地方，或者看看芯片的供电。我有两台GX614，主板和这个基本上差不多

ynmaakay · 发表于 2021-5-7 09:02

生鱼片7219 发表于 2021-5-7 08:48
检查一下芯片有没有虚焊的地方，或者看看芯片的供电。我有两台GX614，主板和这个基本上差不多

昨天忘了说，芯片2、4脚供电是正常的。我也怀疑虚焊，都仔细检查了这块芯片的所有针脚
