新人求助J202的问题

湿大体顾大菊 · 发表于 2021-4-24 23:32

您需要登录才可以下载或查看，没有账号？注册

x

手头有台J202 MKV，走带无声，昨天换了电容和皮带后，发现声音很小且只有一个声道，怀疑电容可能虚焊，就全部拆下来引脚重新上锡再焊，结果装回去后马达就不转了。麻烦大神们看看。PS：此机排线和电路板完好。

湿大体顾大菊 · 发表于 2021-4-24 23:37

本帖最后由湿大体顾大菊于 2021-4-24 23:44 编辑

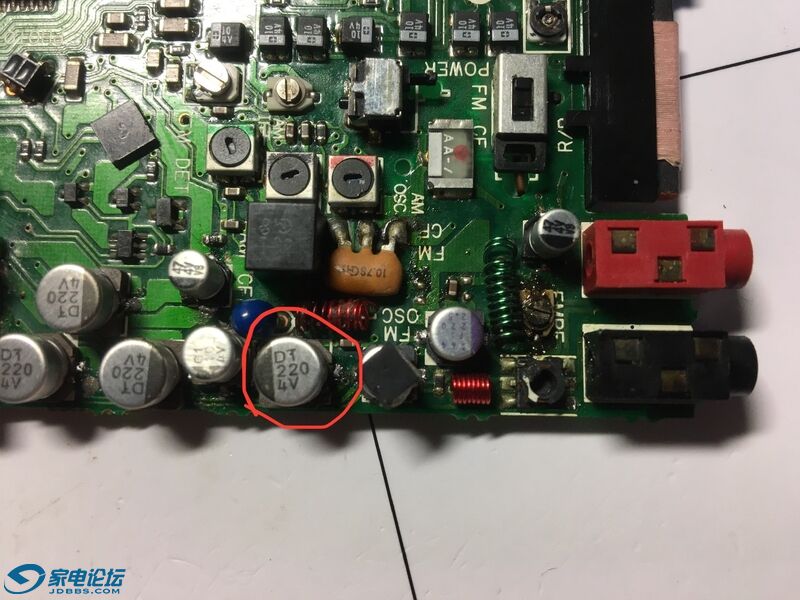

红圈这个位置是电路板印刷错误。刚开始换电容时没接反，返工后再拆开就发现焊反了，又重新拆下再焊（照片这是重新焊回来的），但马达还是不转，会不会是这里接反导致电路烧毁？

湿大体顾大菊 · 发表于 2021-4-24 23:40

然后对比一台修好的J707，用万用表测得马达端子正常工作电压为1.84V,202马达端子电压为0，估计是哪里烧了。

湿大体顾大菊 · 发表于 2021-4-24 23:41

用电池盒接电也不行。但707那台可以。

湿大体顾大菊 · 发表于 2021-4-25 22:09

已解决。今下午找到一份爱华随身听的马达控制电路图，对着这个电路图分析，最后查到是电源插口那里有短路。

湿大体顾大菊 · 发表于 2021-4-25 22:11

就是红圈这个位置

我就是爱音乐 · 发表于 2021-4-26 00:25

消灭零回复
