        最近对爱华的老砖机产生了兴趣，捡了一个T30，心想反正便宜，拿来练练手吧。下面讲讲修的过程，各位大佬高手别笑我啊！（防删标个价格100元）

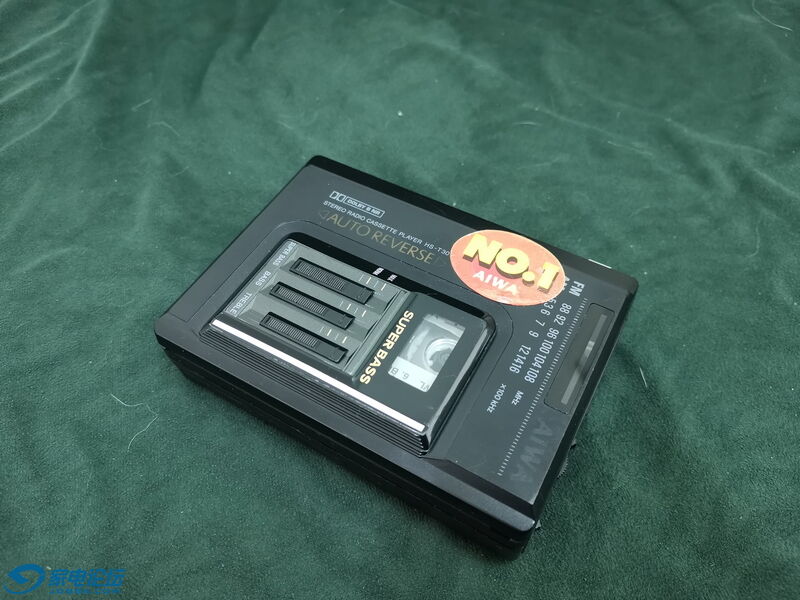

正面

        到手查看，机子成色还能接受，放入电池，收音正常，电机转.....于是放入磁带，声音居然直接就出来了。乖乖，几十年的老机居然还能正常用？于是打开后盖看看有没有修过。里面还是原封不动的样子，应该没修过。不得不说，老机的设计、用料还真是扎实，这么多年还能正常使用。拆都拆了，干脆再检查一下，电路板背面、机芯、磁带仓等等纷纷都拆开了看看。磁头还很新，没什么磨损，压带轮主导轴都正常，NICE。

电路板背面

磁头

        听了一会发现了一个问题，均衡器没反应。不对啊，这是怎么回事？于是把均衡控制板拆下来，把连到电路板的几根连线一根根测，都是好的。均衡器控制板上也没有电解电容，板子坏的概率应该很小。这下陷入了困境
前后折腾了几天，终于找到了维修手册。可是我一文科生，看不懂电路图怎么办？慢慢动脑筋吧。对着框图和电路板布局图，一点点分析。既然3个均衡器都没反应，那应该是某一条共线的线路的问题，所以我就对着两张图找到了棕色的那条线（第二张图红框处），应该是通往前级芯片LA4581的第十脚。万用表一量，没反应。就是他了，这条线断了。为了验证效果，直接飞线连接，然后试机，均衡器好了，哈哈，第一次从源头对着电路图解决问题，心里还是有点小激动的。

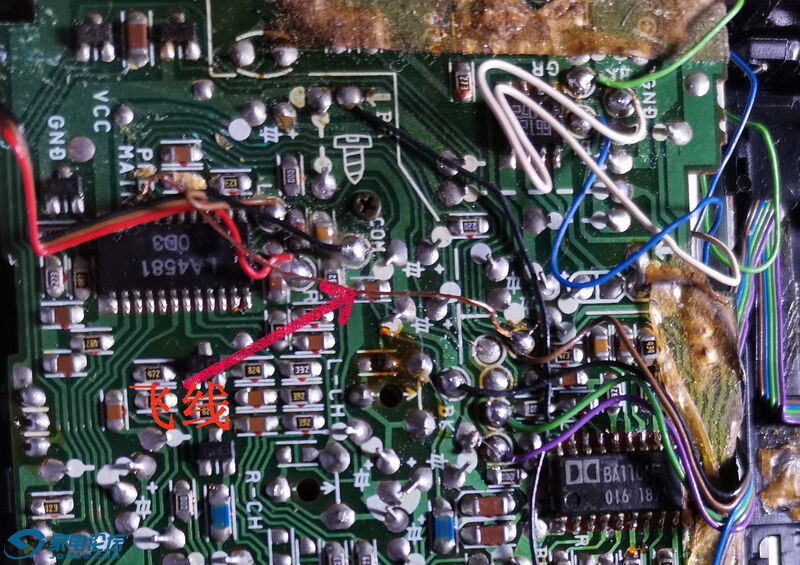

飞线

        本想就这样装上，但是心有不甘，还是想找到哪里断了，毕竟飞线不好看（强迫症犯了）。对着电路图找来找去，被我发现了一个大bug，这条棕色的线居然焊错了焊点（原厂出厂就是错的哦）！怪不得均衡器没用。天知道第一任机主是怎么听的机子，均衡器没用没拿去修吗？这下好说了，直接把棕色线焊到正确的焊点上，问题完美解决...emmm，真香！不过这机子听的时候低音和重低音千万别开高了，感觉会有电平过高的轰头感觉。3段都打到原始位置，听原始声音还是很有味道的。

最终方法

我就是爱音乐

交易区新帖推荐

话说这老砖机质量真好，电容还能用，皮带也正常，测了一下带速，3K的频率下用软件示波器测得3.00XK的结果，居然这么准。就是抖晃高了点，0.2X%的样子，一般人听也问题不大吧。
