求教爱华XP-V835CD随身听故障分析

chang7462 · 发表于 2021-4-21 11:28

您需要登录才可以下载或查看，没有账号？注册

x

前段时间从吕总处收到两台爱华CD机，其中这台XP-V835不通电，按键无反应，也无法开机，此机电源控制芯片是用四脚bh6570kv，目测15,16脚和外围电路缺失一个贴片元件，找遍全网未获此机电路图，望论坛大神不辞吝教，指出此处应用元件或是提供相关电路图，在此深表谢意！

machiavelli · 发表于 2021-4-21 12:37

sands8964 · 发表于 2021-4-21 13:59

，高手年年有，今年特别多

chang7462 · 发表于 2021-4-21 14:21

感谢朋友的回复，这个芯片的参数我也找到了，但是还是不知道缺失的贴片是什么元件，在国外网站hifi-manuals上也没有找到此机的电路图

machiavelli · 发表于 2021-4-21 14:43

那里应该是个电容

machiavelli · 发表于 2021-4-21 14:52

chang7462 发表于 2021-4-21 14:21
感谢朋友的回复，这个芯片的参数我也找到了，但是还是不知道缺失的贴片是什么元件，在国外网站hifi-manuals ...

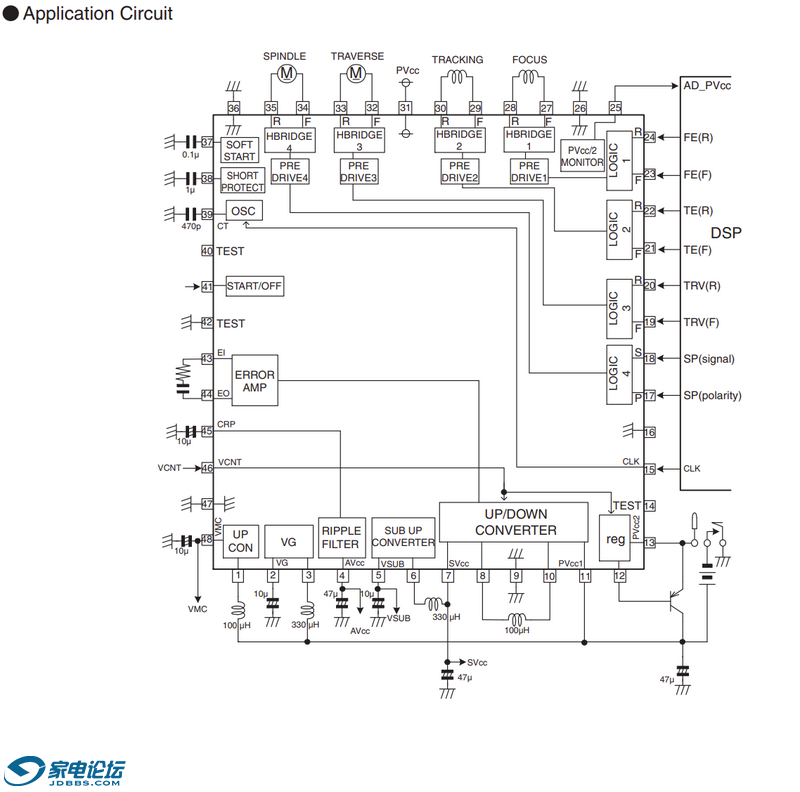

图被压缩了，看不清，这个是手册。

chang7462 · 发表于 2021-4-21 15:13

太感谢了，有电路图就有把握了

轻轻留步 · 发表于 2021-4-21 15:25

chang7462 · 发表于 2021-4-21 15:38

轻轻留步发表于 2021-4-21 15:25

通过电路图已知道是个1微法贴片电容

chang7462 · 发表于 2021-4-22 14:32

感谢各位热心坛友提供无私帮助，机器已成功修复。貌似爱华这款CD音质不咋地。。。

nong28108 · 发表于 2024-10-11 16:41

chang7462 发表于 2021-4-22 14:32
感谢各位热心坛友提供无私帮助，机器已成功修复。貌似爱华这款CD音质不咋地。。。

我有一台爱华cd随身听xp-v838,把面板上连接主板的排线拨出来后，看到排线黑黑的，用酒精擦过后，再接上去就不能开机了，就算接上线控，线控上按开机键也不能开机，请问有没有什么办法只用线控也能开机使用吗？
