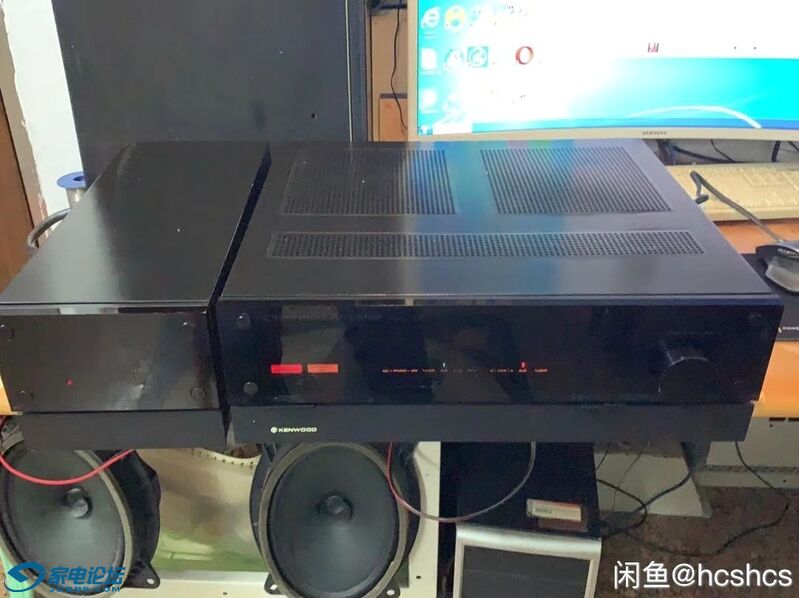

KENWOOD建伍 L-01A功放机实验室系列顶级功放关联金嗓子，力士，安桥，先锋，雅马哈，日立，胜利，先锋顶级功放。最高参考系列功放。功放电源分体，好东西可遇不可求。支持咸鱼交易。

270,000日圆（1979年左右）
　说明　
旨在通过彻底的非磁性实现来消除磁失真的集成放大器。

L-01A完全由非磁性材料制成，以抑制对听觉有明显影响的磁失真。

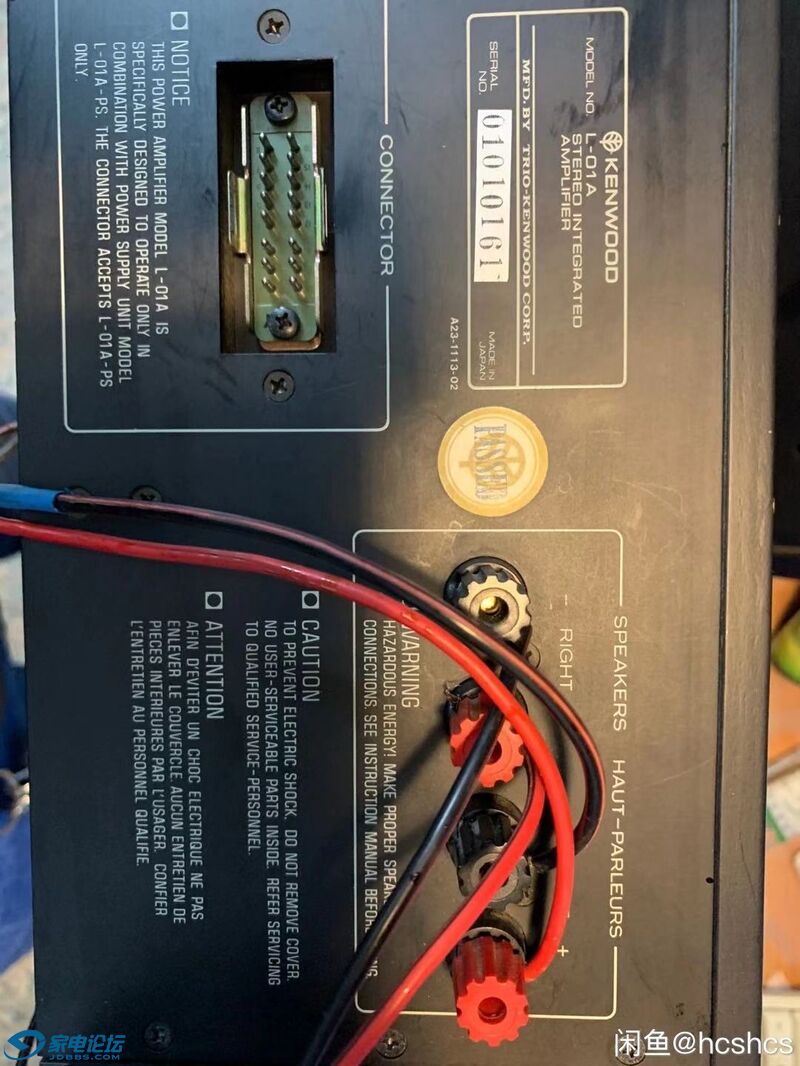

首先，将大量磁性材料和磁通量的变压器与信号放大单元分离，并容纳在单独的外壳中。另外，信号放大部分的结构也从传统的部分进行了更新，子面板和面板盒的一部分是新的增强尼龙，后面板是厚酚醛层压板，左右侧板是铝，底板是木头和强度它是根据使用目的将非磁性材料组合而成的。
此外，铝用作散热器，铜用作热管和母线接地，部件也用作树脂电容器，采用铜外壳中的非润滑开关，铜苯乙烯电容器和导电塑料体积。它具有身体结构。

携带动态电源是为了实现更高尺寸的扬声器控制。
L-01A使用大容量变压器，左右声道分别超过了常规标准的537.6VA，并采用了将电源变压器与信号放大系统分开的动态电源，其4Ω和即使您更改了8Ω之类的阻抗，也可以在不降低放大率的情况下增加功率。
由于具有良好的功率线性度，即使连接了阻抗变化较大的扬声器，也可以发挥出真正的功能。

电源部分仅将电源变压器与信号系统分开以形成单独的壳体，并且整流器电路与信号系统位于相同的壳体中。通过这种方法，交流电一直流到整流器电路以增加电流容量，并且整流器电路被放置在信号系统附近以显着降低阻抗。
此外，左声道和右声道安排了一个功率放大器AC40Vx2 / 3A的大容量变压器，MM均衡器使用了AC28Vx2 / 0.5A的电容，MC前置放大器使用了AC15Vx2 / 0.6A的电容，每个NF模块专用的绕组。我正在使用大容量变压器。
此外，变压器外壳中的功率容量（包括用于灯继电器和遥控器的功率继电器）为537.6VA，构成用于100W放大器的非常强大的电源。

携带了REC OUT选择器，并且无论输入选择器如何，都可以自由选择Rec out的信号。
而且，连接到Rec out端子的磁带平台在Rec off位置是分开的，并且不受磁带平台的影响。

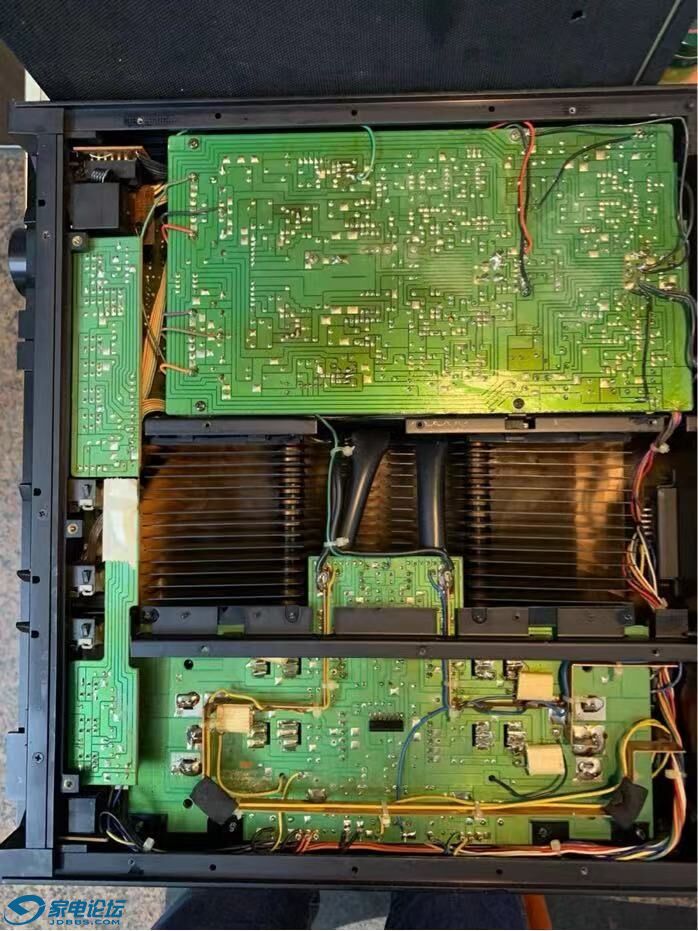

采用热导率极高的热管，使用纯度为99.96％的无氧铜来散热，从而最大程度地减少了最终晶体管之间产生的电磁波回路，并对信号系统产生不利影响。按住。
此外，通过集中高功率部分，可以将散热器布置在高功率部分和小信号部分之间，并且充分发挥了屏蔽效果。

平衡跳线电路是从信号线长时间不运行的基本策略出发采用的。
当平衡跳动开关为ON时，从后面板输入的信号会通过设备的中央，然后发送到扬声器端子，该扬声器端子具有简单的电路配置和最短的路径。这抑制了来自大功率部分对小信号部分的影响，并且还拦截了与散热器的干扰，并且获得了稳定的性能。

均衡放大器部分非常重视低失真和高信噪比，第一级使用低噪声双FET的电流镜负载共源共栅差分放大器（恒流驱动），第二级是达林顿恒流负载共源共栅连接A类放大和最后一级由SEPP的DC组成放大器组成。
由于用于输入的FET的信噪比不易受信号源阻抗的影响，因此即使安装了MM墨盒，它也具有出色的信噪比。

MC磁头放大器部分采用DC构成，该DC构成具有通过低级晶体管通过单级连接到第一级的全步互补推挽的放大电路。

采用通过三重奏的原始方法完成的动态偏置电路作为功率放大器部件，并且通过向晶体管提供恒定的偏置电流来从放大器中消除开关失真和交叉失真。而且，它已经成为一种直直流放大器，它没有用于从调谐器或辅助端子到扬声器端子进行低频切断的电容器。
功率放大器部分具有高增益设计，并且在记录再现时，它仅成为均衡器放大器和直流直流功率放大器的简单电路，并且提高了声音的纯度。
对于电路结构，电压放大部分由第一级共源共栅连接的FET差的三级差分放大组成，电流放大部分由三级反向连接的达林顿电路组成。具有宽安全工作范围的EPR（带有多晶硅镇流电阻的发射极）晶体管并联用于输出级。

亚音速滤波器被携带。
滤波器使用非极性电解电容器，重点在于音质，并且截止频率可以分两级切换。

使用新开发的双树脂电容器，该电容器将63V /18,000μF的铝电解电容器放在两个树脂放大器中，用于两个功率放大器。使用低倍率箔片和超高速电解液可确保低阻抗。另外，端子也设为正/接地/负，并且端子间隔尽可能地小，并且抑制了跳环。
另外，作为前置放大器，在MC头放大器部的电源电路中使用大容量的树脂电容器，在均衡器中使用25V /2,200μF作为两个，在42V /1,700μF中使用两个。

非油脂开关用作响度，平衡和REC OUT选择器。
用于保护普通触点用银的油脂和油的介电性能非常差，这会对音质产生不利影响。L-01A的触点上镀有硬金，即使没有油脂也可以提高耐环境性。另外，外壳使用铜，使其无磁性。

无氧铜绞合线用于接线，以防止由于集肤效应而导致高频特性下降。

采用了将常规铝箔制成铜的最新开发的铜苯乙烯电容器。此外，通过在导线上也使用铜线，建议三次谐波失真为20 dB。
微型继电器还使用金触点和双交叉开关来减小接触电阻该体积与厚度有关，并且表面的光滑度为0.2μ或更小，并且采用极其光滑的导电塑料体积以提高SN比。

迄今为止，采用了高速放大器中使用的钽膜电阻，叠层苯乙烯电容器，聚丙烯膜电容器等。型号等级
模型集成放大器
>
额定输出（双通道运行） 100W + 100W（8Ω，20Hz-20kHz）
160W + 160W（4Ω，1kHz）
总谐波失真（8Ω）声音输出：
调谐器，辅助，磁带输出： 0.008％（在额定输出时，20Hz至20kHz）
0.006％（在额定输出时，20Hz至20kHz）
0.003％（在额定输出，1kHz）
0.006％（在1/2输出时，20Hz至20kHz）
频率特性直流直通：DC至400kHz -3dB
直流直通：5Hz / 18Hz至400kHz -3dB
交叉调制失真 0.003％（60Hz：7kHz = 4：1，额定输出，8Ω）
输出带宽 5Hz-100kHz（IHF，失真率0.05％，8Ω）
倾销系数 1000（8Ω）
输入灵敏度/阻抗
（关闭平衡）调谐器，辅助，磁带播放：200mV /
50kΩ唱头MM：2.5mV /50kΩ
唱头MC：0.1mV /100Ω
信噪比（IHF-A）唱头MM：90dB
唱头MC：72dB
调谐器，辅助，磁带播放：110dB
亚音速滤波器 5Hz：6dB /八度
18Hz：6dB /八度
响度控制（Vol-30dB） + 3dB，+ 6dB，+ 9dB（30Hz / 100Hz）
瞬态响应上升时间：
0.8μs摆率：±150 V /μs

唱机最大允许输入（1kHz） MM：
250 mV（当失真为0.01％时）MC：9 mV（当失真为0.01％时）
声音RIAA偏差 20Hz至20kHz±0.2dB

输出电平/阻抗录音带（PIN）：150mV /180Ω
电源插座电源开关互锁：2线，100W
电源开关互锁：1线，400W
电源供应 AC100V，50Hz / 60Hz
额定功耗 300W（电气和材料控制法）
外形尺寸主体：宽440x高156x深度452mm
电源：宽170x高156x深度403.5mm
重量身体：9.5公斤
功率：17.5公斤
