全新K系列：谷津K-422首款Bi-Amp双推扩大机！

畅远文化

全新设计 A类与D类双推扩大机

K-422是台湾谷津全新K系列里的首款多功能放大器，也是谷津新的合并式旗舰功放，具备双推 Bi-Amp，内设置了两组放大器，一组为动态“A”类以及一组PWM “D”脉冲调变式放大器并且动态A类放大增益可调。可驱动市场上大部份的无源音箱。内置384Khz/32bit解码器功能，K-422是极少数能实现384Khz/32bit同轴S/PDIF传输的音响器材。而且也配置了高清蓝牙接收功能，蓝牙大于900kbps并支持APTX（HD）,让便利的蓝牙无线变成一种方便且同时具备高品质的可能。K422机壳由谷津厂方设计，采用开模CNC工艺进行生产，在工艺和性能上力求完美呈现。

谷津K-422 合并式功率放大器

1.专为Bi-Amp双扩大机驱动设计	8.功率输出T(DYNAMKA):145W @8 OHM;
2.同时建构D类放大与动态A类放大	9.195W @6 OHM;260W @4 OHM
3.设有控制开关可设定仅A类工作或者D类工作	10.动态A类增益连续可调
4.支援DDS输出可直接扩充为多扩大机驱动	11.内建32位元数位类比转换器
5.数位同轴接收能力384khz/ 32bit	12.设有类比功率讯号直入后级放大
6.设有类比讯号直入后级放大	13.断电重开机全记忆回复功能
7.Bi-Amp驱动频域可预先滤波设定	14.功率输出(PWM-D):145W @8 ohm;

—功能介绍—

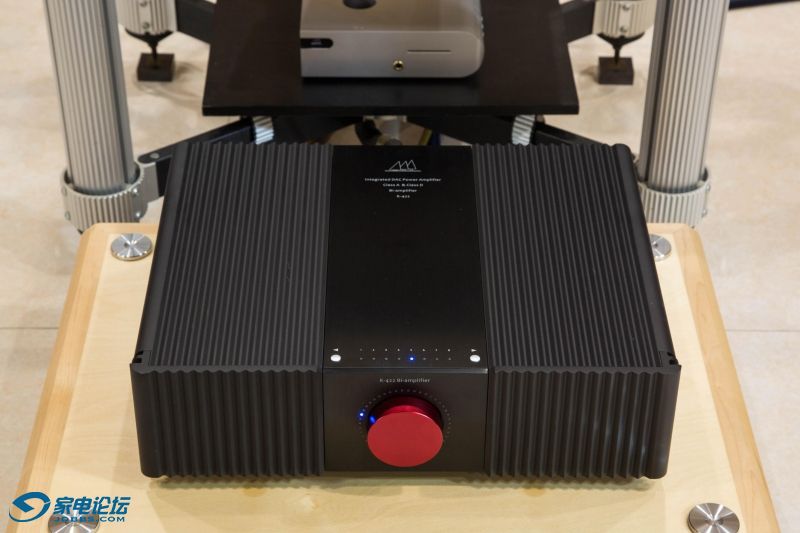

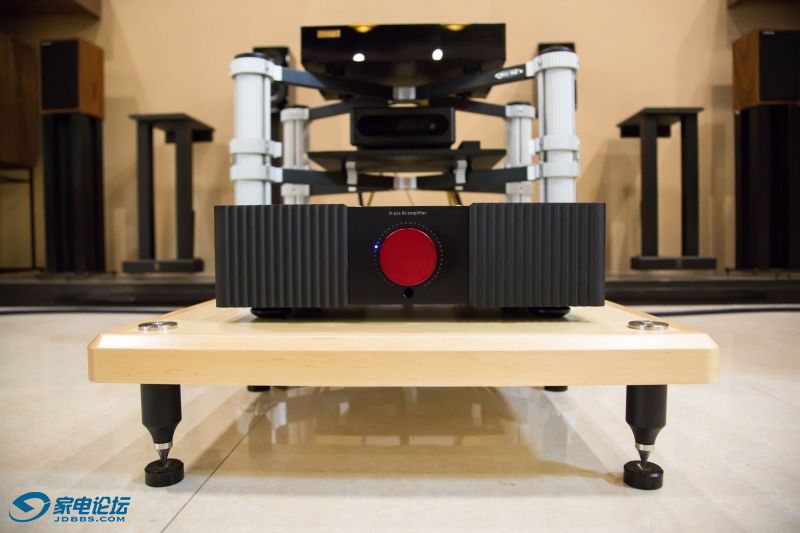

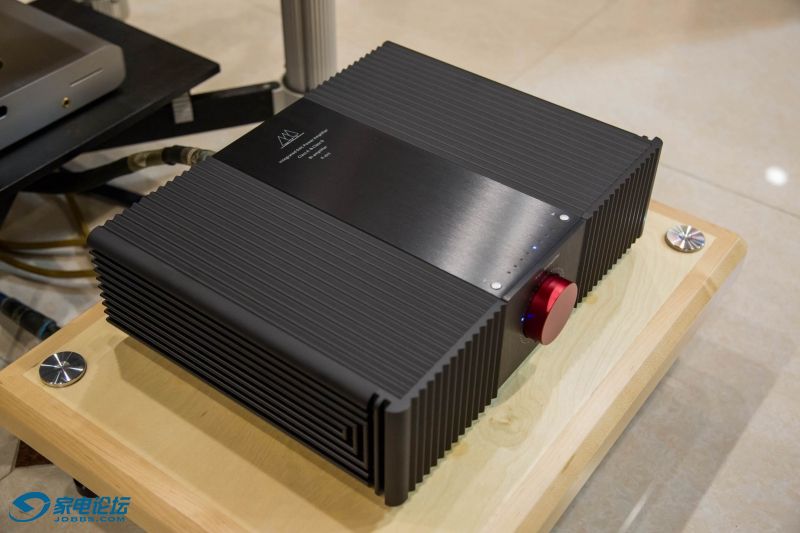

K-422正视及上视使用说明

①音量控制旋钮
②待机按钮	本按钮为下压式与音量控制旋钮同位 开机：在待机模式下音量旋钮“长按”2秒即进入开机。 待机：在关机模式下音量旋钮“长按”2秒即回到待机。
③音量指示灯	音量增加时以红灯提示。音量降低时以蓝灯提示。
④⑤按键	左、右移选择。
⑥输入指示灯	总共八组输入，灯号对应背板之输入端子。
⑦红外线接收	红外线遥控接收窗口。

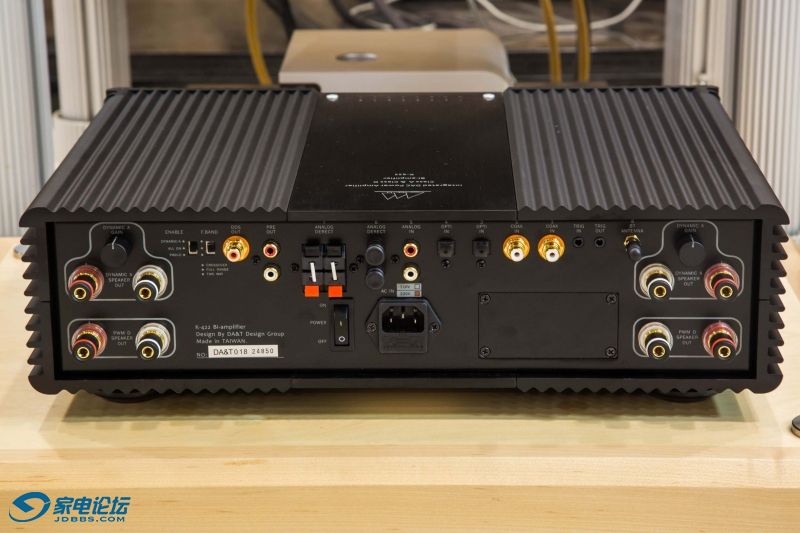

K-422背面使用说明（一）

①②输入端子	数位同轴输入端子，最高接收支援384Khz/32bit
③④输入端子	光纤输入端子，最高接收支援 192Khz/32bit
⑤RCA输入端子	频比输入，输入振幅最大允许 4Vp
⑥RCA输入端子	频比输入端子，本组输入不经音量控制，直接输入本机功率放大器
⑦大讯号输入端子	喇叭讯号输入端子，输入振幅最大允许36Vp（约80w@8ohm 功率放大器）
⑧蓝牙天线端子
⑨前级输出 频比讯号输出	频比讯号输出
⑩DDS数位输出	数位同轴输出，音量同步可调
11、12喇叭输出端子	左、右声道动态“A”频喇叭输出端子
13、14喇叭输出端子	左、右声道脉冲调变式“D”频放大喇叭输出端子
15增益调整旋钮	左声道动态“A”频增益调整，置中时与“D”频放大器的放大倍率相等

K-422背面使用说明（二）

16增益调整旋钮	右声道动态“A”频增益调整，置中时与“D”频放大器的放大倍率相等。
17频域调整开关	上-交越点分频模式，交越频率为2.3Khz 中-双全频模式，出厂预设位置 下-两音路模式“D”频放大上限频切点为5Khz，动态“A”频下限频切点为900hz。
18放大器智能开关	上-动态“A”频放大器模组运作，“D”频放大器休眠 中-动态“A”频放大器与“D”频放大器同时运作 下-“低频”放大器模组运作，动态“A”频放大器模组静音。
19外部启动输入	待机模式下本端子5V~12V可启动本机。
20外部启动输出	本输出将同步于外部启动输入，输出电压的大小，等于外部输入的电压大小。
21电源插座既保险丝座（10A）
22总电源开关

—技术规格—

GAIN	dBFS=23dBW
Analog Output Level Adjust	-87dBW ~ 23dBW@dBFS 23dBW~4 1dBW
Power Output(PWM-D)	145W @8 ohm 180W @6 ohm 240W @4 ohm
Power Output(DYNAMK A)	145W @8 ohm 195W @6 ohm 260W @4 ohm
Freguency Response	5~ 80khz + 0dB .3dB @ 1 92Khz/32bit
SIN Ratio PWM-D / DYNAMIC A	>105dB 1102dB
Dynamic Range PWM-D 1 DYNAMIC A	>106dB 1110dB
THD+N PWM-D / DYNAMIC A	<-85dB 1-101dB
Intremodulation PWM-D I DYNAMIC A	<-83dB 1 -95dB
Damping factor PWM-D 1 DYNAMIC A	80/ 500
Peak Current Output PWM-D I DYNAMIC A	17A / 22A
Peak Votage Output PWM-D 1 DYNAMIC A	51V /52V
Slew Rate(class A Amplifier)	65V /μs
Digital Input	OPTl:192khz 1 32bit Dop64 COAX:384khz/ 32bit Dop1 28
Analog Input	4Vp(max) @20hz ~ 20khz
Direct Analog Input	2.5Vp @DC ~ 100khz
Hi Power Analog Input	36Vp @20hz ~ 20khz
Dimension(HXDXW)	W:430mm  x L:365mm  x H:130mm
Weight	17.5KG

普兰

交易区新帖推荐

困惑：（DYNAMK A)是什么概念？查百度无解，十几公斤的重量甲类8欧145瓦不可思议。产品标注是：
Power Output(DYNAMK A)        145W @8 ohm
                                        195W @6 ohm
                                        260W @4 ohm

海菲茨的粉丝

普兰 发表于 2021-3-17 19:12
困惑：（DYNAMK A)是什么概念？查百度无解，十几公斤的重量甲类8欧145瓦不可思议。产品标注是：
Power Out ...

应该是动态甲类之类的技术，又称超甲类，即小功率时，为甲类偏置，大功率时转为甲乙类。功放没有50斤以上，一般都不可能是纯甲类的，号称甲类的，应该都是动态甲类。145瓦纯甲类，只能做成单声道的，如果做成立体声的，我估计两个人都不一定抬得动，要用叉车来搬运。
不知道我说的对不对？

海菲茨的粉丝

谷津A38，纯甲类38瓦，足足60斤，我得竭尽全力才搬得动，而且要特别小心，不敢弯腰搬动，就怕闪了老腰。
