说说怎样依照自己的尺寸设计一支唱臂

音乐思想家 · 发表于 2021-3-14 12:05

本帖最后由音乐思想家于 2021-3-14 12:32 编辑

大家不要怀疑我所列出的公式，就例如我手上的唱臂是在几年前买的，当时我也下载了相关的 PDF 文件，但是将旧的 PDF 文件的数据代入到我做的 Excel 表，发现返回的数据有差异，以下是厂家旧文件截图，轴距是 222mm, 有效长度是 237mm, 超距 15mm 补偿角 22度旧参数.PNG

由上图可见和我的认算数据相差很远

以下是我的计算

那数据差这么远会是我计错吗？...........................................那显然是不可能的

，因为我的公式都是经过严格的推算的，100%不会有错，
那只能是厂家错了？人家这么大的厂家都会有错？答案是肯定的

当然了，我也认为厂家不会永远错下去，那就马上再到厂家的网站看看资料有没有更新，噢，发现原来已经改正过来了

以下是厂家网站重新标示出来的参数，同样轴距是 222mm,这里的数值和我计算的一样了，

看到这里，那是这支旧唱臂有质量问题吗？答案显然是 No

因为在购买唱臂的时候厂家在包装合里面送了一张专用校准卡，而我测过这张卡是符合的 Baerwald 零点规则，所以用这张卡去校正唱针是正确的，而且我也用我计算的方法打印了一张校正卡，发现和厂家的卡是完全一致的

所以我想，厂家也是为了某些原因参数特意在 PDF 文件上乱标数字的，因为只要有校正卡就行了，

所以也产生出另一个问题就是，如果你拿到一支旧唱臂而单靠网上找来的数据是很难保证能做出一张符合这支唱臂原始数据的校准卡的，买唱臂必须要有符带的原厂校正卡，否则不买为妙

音乐思想家 · 发表于 2021-3-14 12:10

交易区新帖推荐

另外关于 2 楼的公式，不知道有没有人关心是怎样得来的呢？

el84西门子方屏 · 发表于 2021-3-14 15:49

音乐思想家发表于 2021-3-14 12:10
另外关于 2 楼的公式，不知道有没有人关心是怎样得来的呢？

没人关心啦！
几年了，翻来覆去的炒这点冷饭，有意思吗？！！！

3l-audio-3 · 发表于 2021-3-14 16:33

在售的，筷子也許是個選擇……

tommsh · 发表于 2021-3-14 16:59

好吧，我承认我想歪了，现在去面壁

音乐思想家 · 发表于 2021-4-29 00:57

交易区新帖推荐

本帖最后由音乐思想家于 2021-8-21 00:48 编辑

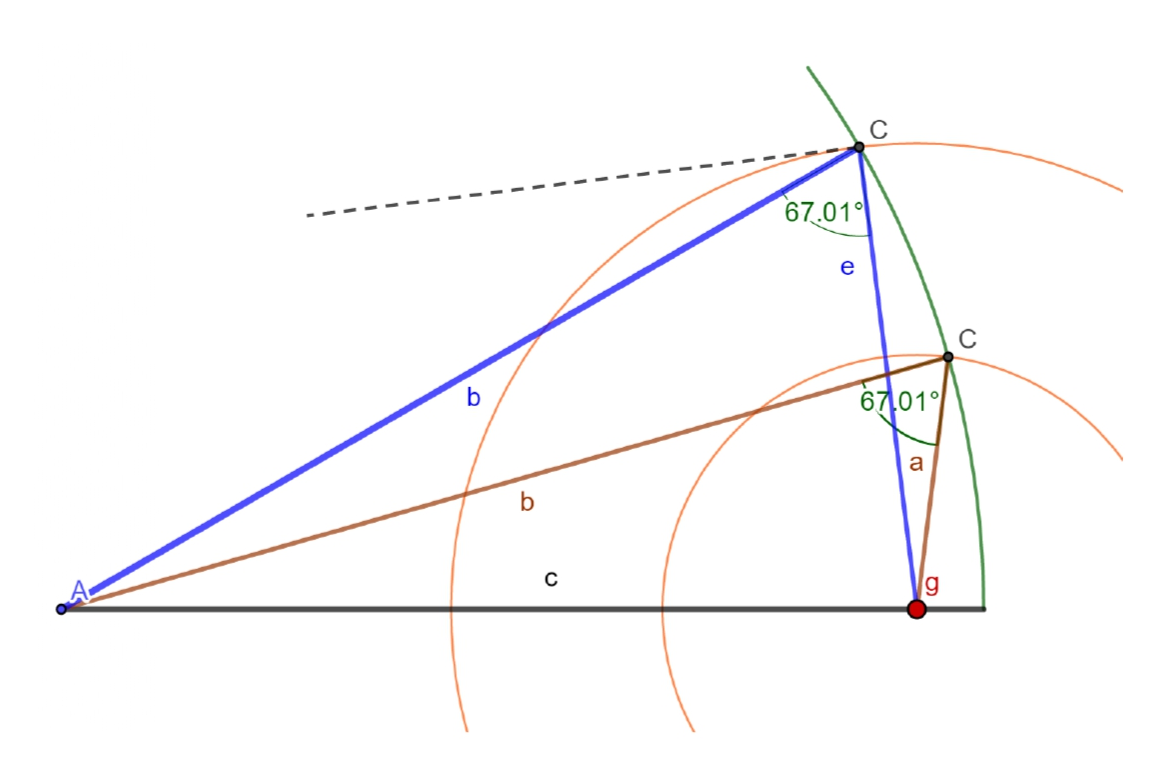

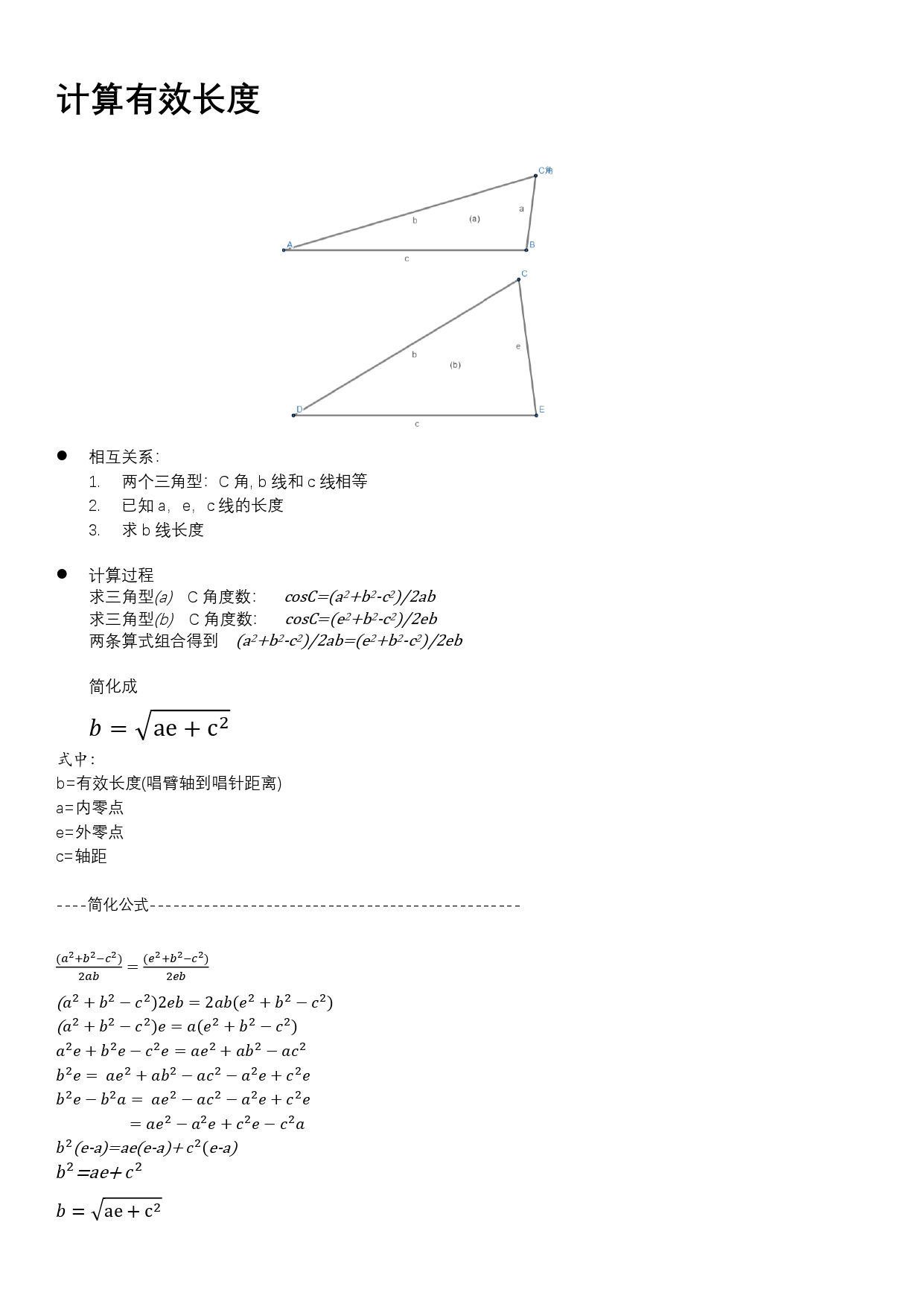

发现过了一段时间都没有人问本贴2楼关于计算 效长度的公式是怎么来的，那我就自言自语，自动自觉说出来吧

音乐思想家 · 发表于 2021-4-30 08:19

自顶一下

452224657 · 发表于 2021-4-30 15:28

我曾经用钓鱼竿前端碳纤维杆做了一根500mm的唱臂，独立唱臂座。

音乐思想家 · 发表于 2021-4-30 15:45

本帖最后由音乐思想家于 2021-4-30 16:00 编辑

452224657 发表于 2021-4-30 15:28
我曾经用钓鱼竿前端碳纤维杆做了一根500mm的唱臂，独立唱臂座。

那你的唱臂几何尺寸是怎么确定的呢？

452224657 · 发表于 2021-4-30 23:14

当唱臂足够长的时候，已经接近正切臂，只要唱臂座位置正确，超距等参数已经不重要。

音乐思想家 · 发表于 2021-5-1 00:36

本帖最后由音乐思想家于 2021-5-1 08:36 编辑

452224657 发表于 2021-4-30 23:14
当唱臂足够长的时候，已经接近正切臂，只要唱臂座位置正确，超距等参数已经不重要。

老兄，你这个理解就不正确了。我不知道你所讲的 “唱臂足够长”是指有多长，

然而，我刚才也画了一下图，我就以你的唱臂为 18寸长为例（大约46cm)，发现唱针误差在内外圈有正负6度之多，但一支有超距和补偿角的 9寸唱在外圈误差只有 1.8度，而内圈就不超过 1度

以下就是没有超距和补偿角 18寸长臂的示意图

局部放大

所以说，如果没有超距和补偿角的配合，单独增加唱臂的长度是没有意义的

音乐思想家 · 发表于 2021-5-1 15:58

本帖最后由音乐思想家于 2021-5-1 16:05 编辑

再极端些，在不设定超距和补偿角的情况下，将唱臂的长度变成 80cm，看看唱针角度的误差

由上图可见，
外圈误差是： 90-87.45=2.55度
内圈误差是：90-93.87=-3.87度

可见虽然唱臂达到 80cm 长度如果不设定超距和补偿角，它的误差比一支正常的 9寸臂大得多

音乐思想家 · 发表于 2021-5-1 16:01

本帖最后由音乐思想家于 2021-5-1 16:03 编辑

其实对于这种超长的自摩唱臂，我在高盈电器城也见有人玩过，真的就如钓鱼一样。但当时我对唱臂也没什么研究，所以看起来也觉得这样加长唱臂是有点道理。

但现在看来，那些人是在瞎搞了，连唱臂的基本原理都不懂
