阔别四年,再次相见!来一篇卡座技术贴:JVC TD-W系列双卡座微电脑标调流程与实践参考

  [复制链接]

3

主题

39

帖子

16

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2008-11-16
发表于 2021-2-17 01:37 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有帐号?注册

x
JVC的TD-W系列卡座在爱好者群体中保有量较大,出现故障的频率也较高。除了压带轮老化、主导轴生锈等显而易见且比较容易处理的问题外,还有一部分“软故障”:比如偏磁cal不到位(电脑定标错误)、播放EQ均衡偏移、0dB基准电平偏移等。
由于JVC双卡系列中,很多机型的电路并没有设计专门的微调电阻、而是采用微电脑半自动化的方式标调,这就给维修标调造成很大麻烦。易出现这种故障的机型有:TD-W318、TD-W354、TD-W718等。
本帖就以TD-W718这款最常见的机型来讲述偏磁(F.Cal)和电路放大部分调整方法。此方法同样适用于W318和W354(双卡单录的同系列)。

标调需借助仪器:
低频信号发生器(输出50Hz-20Khz,0分贝下阻抗600欧姆)
工具:
1.无感螺丝刀*1
2.VTT-712 3Khz测试带*1
3.VTT-727 400Hz杜比0dB基准电平测试带*1
4.VTT-735、VTT-739多频段测试带(用于测试放音频率)*1
5.SONY HF-60一类空白带*1
6.TDK SA-60二类空白带*1
7.TDK MA-60四类空白带*1

操作前注意事项:
1.务必在确保机芯和磁头运转健康的情况下进行标调,否则会影响调整结果。
2.在使用频率测试带、空白带时,一定确保机芯为正向走带方位。
3.不要在磁带开头/末尾卷绕的3分钟内进行测试,不然会影响微电脑的计算数据。
4.标调过程中,DOLBY NR开关一定要在OFF关闭位置。
5.TD-W718卡座的主控芯片为富士通MB89146V2-144,下挂1kb存储芯片为93fc46(ROHM),如非必要,勿更换芯片,否则需重新烧录。
6.在任何通电的时刻,均不可断开A/B两机芯上方的接地螺钉,否则会引起芯片保护(ICP)烧毁。

微电脑F.Cal模式设置程序:
步骤A:在设置F.CAL(频率校准)模式之前,在两卡仓装入磁带,同时按下带仓A或带仓B的REC/MUTE+COUNTER键,删除CAL数据。
步骤B:在显示屏长条电路板短接TP和GND地线,可用夹式跨接线进行。
步骤C:   按下带仓B的COUNTER RESET键+STOP键取消出厂设置。
步骤D:回到待机/关断状态,按下POWER键的同时按带仓A的快进FF键。这时,F.CAL字样会显示在带仓B的计数器位置。
步骤E:将音频发生器的左右声道与卡座LINE IN连接,放入测试带。
注:当电脑定标正常完成时,定标LED亮起,并在走带计数器上显示校准结果编号。如果电脑定标异常,(Compu-Cal)LED闪烁,并且在走带计数器上显示校准错误号。然后纠正错误信息并重新调整电脑定标。
调整按照以下项目依次进行:

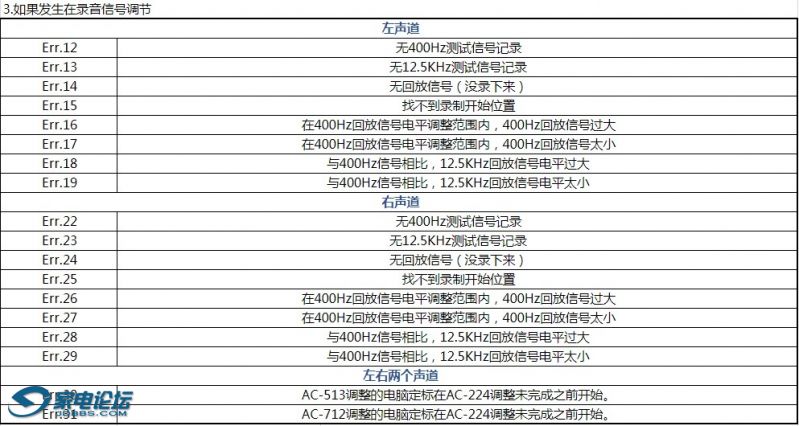

如果在标调过程中,显示屏上显示以下错误信息,请纠正这些异常情况并重新调整。

备注概要:318/354/718卡座主控单片机(MB89146V2)同时具有显示屏指示、机芯控制、偏磁测试、信号参考比较的功能。按照厂家手册要求,如更换磁头就需要进行上述调节,主控下挂存储器(93LC46)的作用是记录出厂偏磁信号值、记录外接频率发生器的短暂信号(用于后期使用中cal测试信号)、记录用户使用I类、II类、III类磁带的CAL数据。如果更换空白芯片,则一定要进行上述标调才可恢复卡座功能,不然开机后VFD电平灯会亮满,Err字样和compu-cal会持续闪烁。

由于时间有限,就先写到这里了。今后还会抽空继续分享维修经验,如何提升TD-W718卡座的频响范围。

评分

参与人数 1威望 +5 金钱 +85 收起 理由
棋盘子龙睛 + 5 + 85 很给力!

查看全部评分

回复

使用道具 举报

7

主题

184

帖子

1

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2020-5-20
发表于 2021-2-17 09:40 | 显示全部楼层
很复杂,楼主厉害,顶顶
回复 支持 反对

使用道具 举报

28

主题

1083

帖子

2

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2005-8-25
发表于 2021-2-17 10:31 来自家电论坛网手机触屏版 | 显示全部楼层
楼主是高手,这个系列卡座录放音很好,在个人调整好后。

点评

兄台过奖,这个系列的卡座录放效果比索尼的WE475/675好些,就是压带轮几乎100%都过早老化。它们的压带轮材质比国产机芯的塑胶还差,推测厂家有赚取维修费之嫌。  详情 回复 发表于 2021-2-17 17:58
回复 支持 反对

使用道具 举报

3

主题

39

帖子

16

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2008-11-16
 楼主| 发表于 2021-2-17 17:58 | 显示全部楼层
last 发表于 2021-2-17 10:31
楼主是高手,这个系列卡座录放音很好,在个人调整好后。

兄台过奖,这个系列的卡座录放效果比索尼的WE475/675好些,就是压带轮几乎100%都过早老化。它们的压带轮材质比国产机芯的塑胶还差,推测厂家有赚取维修费之嫌。
回复 支持 反对

使用道具 举报

48

主题

3607

帖子

14

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2012-2-6
发表于 2021-2-17 20:24 | 显示全部楼层
俺的718状态很好,只可惜在两台SONY三头座的前后夹攻下,早以沦落为一台十分称职的倒带机了 ~

点评

看来兄弟玩的高端。其实718卡座跟它的下级354、318的录放效果完全相同,里面的电路设计也是一样的(区别只在于单录和双录而已)。它们频响上限17KHZ确实低了点,我手头那台索尼KA5ES用普通带的频响  详情 回复 发表于 2021-2-18 13:13
菩提非树
明镜非台
本无一物
何有尘埃
回复 支持 反对

使用道具 举报

21

主题

2096

帖子

12

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2017-2-20
发表于 2021-2-17 21:09 来自家电论坛网手机触屏版 | 显示全部楼层
好帖收藏!
回复 支持 反对

使用道具 举报

53

主题

1825

帖子

9

威望

版主

Rank: 10

交易诚信度
0
注册时间
2006-1-9
发表于 2021-2-17 23:59 | 显示全部楼层
欢迎回归!
回复 支持 1 反对 0

使用道具 举报

214

主题

5574

帖子

8

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2011-6-12
发表于 2021-2-18 08:22 来自家电论坛网手机触屏版 | 显示全部楼层
新到少量日本胜利测试带,需要欢迎咨询
回复 支持 反对

使用道具 举报

3

主题

39

帖子

16

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2008-11-16
 楼主| 发表于 2021-2-18 13:13 | 显示全部楼层
slquan 发表于 2021-2-17 20:24
俺的718状态很好,只可惜在两台SONY三头座的前后夹攻下,早以沦落为一台十分称职的倒带机了 ~

{ ...

看来兄弟玩的高端。其实718卡座跟它的下级354、318的录放效果完全相同,里面的电路设计也是一样的(区别只在于单录和双录而已)。它们频响上限17KHZ确实低了点,我手头那台索尼KA5ES用普通带的频响都比718用二类好。JVC双卡六马达机芯倒带不磨磁头,速度也挺快,当倒带机绝对是相当“称职”的
Victor狗仔队队长
回复 支持 反对

使用道具 举报

3

主题

39

帖子

16

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2008-11-16
 楼主| 发表于 2021-2-18 13:13 | 显示全部楼层
Victor狗仔队队长
回复 支持 反对

使用道具 举报

3

主题

39

帖子

16

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2008-11-16
 楼主| 发表于 2021-2-18 13:55 | 显示全部楼层
顺便再说个题外话,关于JVC卡座的机型差异和发行故事。
早在80年代末,JVC就对亚太地区推出了一系列电控双卡机型,采用了全塑料机芯、双卡6马达驱动、旋转磁头。这个早期产品按照档次分别为:
TD-W216BK(双卡单仓翻转单录)、
TD-W208BK(双卡双仓翻转单录)、
TD-W308BK(双卡双仓翻转单录,带话筒带调速)、
TD-W708BK(双卡双仓翻转双录,带话筒带调速)。
上面这些系列中,全塑机芯的机械强度差、容易老化裂开,但压带轮设计的不易老化。

90年代中期,JVC改进为半金属机芯,并彻底将电路做了修改,给高级机器增加了Comupu-Cal(电脑定标)功能。按照档次分为:
TD-W218BK(双卡双仓翻转单录)、
TD-W318BK(双卡双仓翻转单录,带话筒带调速,带cal)、
TD-W718BK(双卡双仓翻转双录,带话筒带调速,带cal)。
上面这些系列中,头几个批次的产品压带轮不易老化。但后期可能为了赚取维修费,涉嫌故意将压带轮改为易老化的人工橡胶,基本一两年就坏。由于大多为单位工程采购,还被取了一个外号:“一次性卡座”。也就是做工程用一次,闲置一年再用必然没法工作(另一个角度理解,倒是方便了单位采购部门和工程商的利益往来)。对于大家常见的718来说,虽然比708增加了cal功能,但用料比708有缩水:只有一片杜比IC,而708有两片,可以实现A/B卡同步录音时采用不同的降噪方式。

90年代后期,JVC迎合家庭影院市场需求,推出了几款5碟连放VCD机和工程CD机,如XL-F254BK。为了与之“棱线凸出”的造型匹配,又推出了两款机型:
TD-W254BK(双卡双仓翻转单录)、
TD-W354BK(双卡双仓翻转单录,带话筒带调速,带cal)。
那么为何没有推出“TD-W754BK”呢?因为三个原因,一是外观设计问题。这个系列的产品外形是“前脸凸出”的,如果把太多按键设计上去,会显得很难看。二是而且市场对双录产品的需求并不大;三是“754”这个型号在中国人的概念里不是很吉利,就没有发行“TD-W754BK”,而是继续销售“TD-W718BK”。
那么这些机器的产地呢?当然也有区别。2002年之前是由新加坡的工厂生产的,2002年之后就转为马来西亚,同时用料发生缩水现象。那么如何判断呢?打开机盖观察电路板就看出来了。早期的电容是松下蓝袍电容,后期是台湾凯美黑袍电容;早期电路板上是电镀黄螺钉,后期是铁螺钉;早期杜比芯片的字样是黑体,后期变为细体。不过这些变化对音质的影响不大,至于寿命来说嘛,可能多少会有点,不过现在还没怎么体现出来,再等十年就能见分晓
另外,还有个银色的双卡型号是TD-W271。这个271属于254的银色版,功能质量没有任何差别,但发行数量极少(且仅在中国大陆发售)。同时在欧洲,对应718的机型是TD-W717TN(钛灰色),还有个搭载了非晶态磁头的双录高端机型“TD-W7SD”。
Victor狗仔队队长
回复 支持 反对

使用道具 举报

18

主题

237

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2016-6-5
发表于 2021-2-18 18:32 | 显示全部楼层
JVC TD系列双卡没有使用耐磨磁头的吗?

点评

有,且不止一款,如:TD-W901,TD-W7SD。仅在欧美发行,双卡非晶态耐磨头双录  发表于 2021-2-18 20:43
回复 支持 反对

使用道具 举报

18

主题

237

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2016-6-5
发表于 2021-2-18 18:33 | 显示全部楼层
JVC TD系列双卡没有使用耐磨磁头的吗?
回复 支持 反对

使用道具 举报

0

主题

34

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2019-11-26
发表于 2021-2-18 21:02 | 显示全部楼层
这样的技术贴应该越来越多才好
