电器小改造之二--给美的台灯的延长工作时长

99546988

去年在论坛上闲逛，偶然看到一款美的充电台灯，价格挺实惠，就下手了。
台灯还行，白色的，触摸开关，平时做维修、伏案写作都挺好。就是工作时间太短了，一两个小时的样子，而且，电池快耗尽的时候，灯就会变暗，要随时拿充电器跟着。


延时思路，在不改变基本功能的情况下，增加电池容量，尽量利用身边的电池。

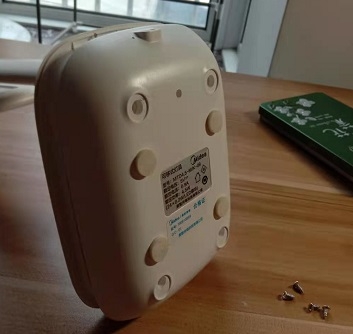

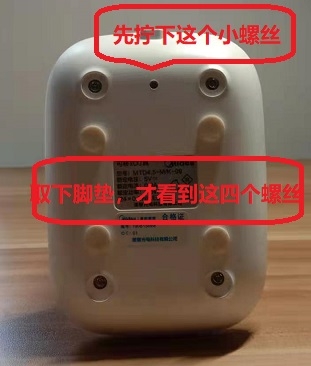

1、打开台灯底座，这个费了不少功夫，忽然灵感上来，拿开四个脚垫，露出了四个螺丝，拧下，底座就打开了，

2、打开底座，发现只用了可伶的一节18650电池，其他空间用一块铁块配重，哎，怪不得便宜。

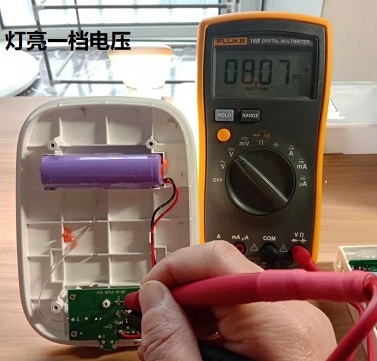

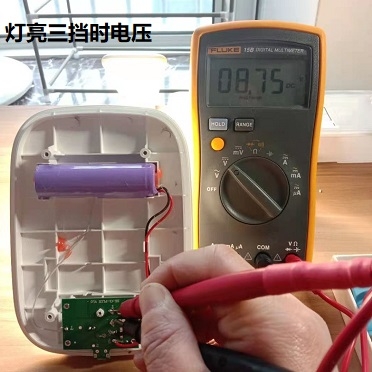

3、测量电池电压，轻按触摸开关，测量一、二、三挡电压，这款台灯是按输出电压不同来调节灯的亮度。。

4、寻找适合的电池，手上刚好一个废旧的充电宝，5v输出口坏了，比划一下，大小适合。

小心划开开充电宝，需要美工刀，两个平口螺丝刀，这个充电宝货真价实，4颗18650电池，标称容量10AH，勉强能达到。

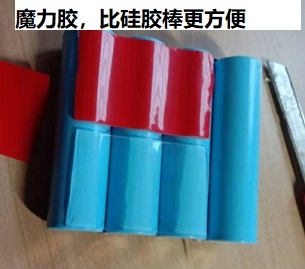

5、固定电池，用魔力胶，柔软而粘性强。并把外壳多余的塑料扣铲除。

6、主板上有锂电池充电保护电路和点灯升压电路，焊上正负极连接线就行，注意，电池拿出要立刻焊好，不要短路。。
试一下，灯亮了。

7、装上后盖，检查电路工作状态，接上充电线，充电的时候，充电灯正常亮起；充满后，充电灯自动熄灭。

8、放点检查，该灯标称4.5W，工作时，电池电流约1A。电池容量为10AH，理论上可以点亮10小时。
实际点亮8小时。

足够一个晚上的工作时间了。
如果还不够，再后备一个充电宝。

增加两张照片，一张是打开充电宝，

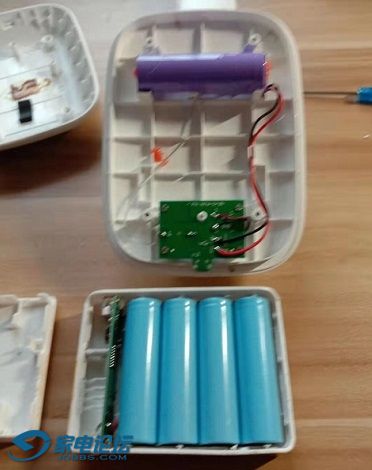

一张是比量电池安装位置的照片

rjun001

交易区新帖推荐

怎么证明充电宝4颗电池都正常？也没拿下来单独检测啊

99546988

简简单单量一下电压，主要是放电时间能到8个小时，就行了

culos

rjun001 发表于 2021-1-23 18:47
怎么证明充电宝4颗电池都正常？也没拿下来单独检测啊

说到点子上了 说不准有3个是沙子电池 我上次拆的山寨小米就是3个沙子电池 只有一个有电

zyc8969

rjun001 发表于 2021-1-23 18:47
怎么证明充电宝4颗电池都正常？也没拿下来单独检测啊

正常使用的充电宝 就是输出口坏了

-李鬼-

交易区新帖推荐

建议发到数码之家创意DIY区

kkdren

4个电池不做均衡？

99546988

kkdren 发表于 2021-1-23 21:09
4个电池不做均衡？

4颗并联的，需不需要均衡。串联的需要做均衡

百灵13口

牛，学习了。

pangzi5241

手艺挺好！正好有合适的材料，挺好！学习学习！期待更多！加油！

Philips828

-李鬼- 发表于 2021-1-23 19:30
建议发到数码之家创意DIY区

对对对

Philips828

99546988 发表于 2021-1-24 15:47
4颗并联的，需不需要均衡。串联的需要做均衡

不做平衡可能会有些吃不饱有些过充

zjxclgj

学习了，家里有两台灯，到时折腾下。

99546988

Philips828 发表于 2021-1-26 01:36
不做平衡可能会有些吃不饱有些过充

充电宝里面就是4颗并联在一起的。用金属条焊接在一起，拆开太麻烦了。
再说了，就是一个利旧的充电宝，这要能达到点亮8个小时。目的就达到了。
你说呢？

cloverzy520

这个台灯的位置，就是感觉原设计就是装四个18650电池的感觉
