好久没认认真真发分享贴了，坛友让了一台平价D6给我，久闻D6/D6C大名却从来没有玩过，当然也听说了D6的种种坑爹，于是就有了这篇帖子
5000包邮全国防删出此机。
（为保护驱动板原创者和杀手的辛勤劳动，此贴驱动板改机部分省略，详细请自行研究D6C电路或者找杀手咨询）特别感谢杀手的配件和指导，改机失败的应该是自己没有仔细理解透彻就贸然动手，移植板都是很好用的，我一次成功，赞！

（耐心看完，文末有厚膜花絮）

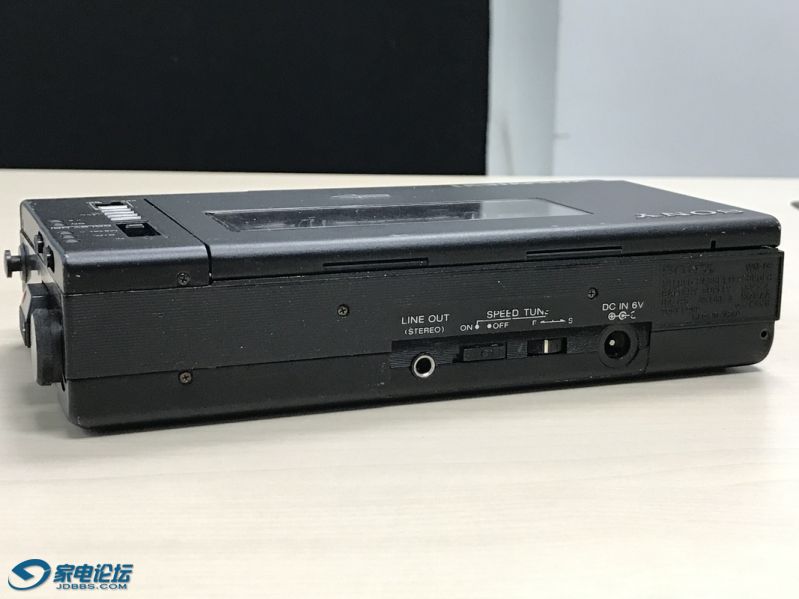

机器收到，谢谢坛友Nihil的转让，状态和卖家描述符合，通电电机转，咔咔咔摩擦声很响，卷带轮不动所以会绞带，快进快退用手感觉也觉得转矩不够。
还有就是外接电源正常，电池盒不通电

测量感觉录音钮偏的，拔下来看到的确不在中心

掀起你的盖头来，目测状态还算原生态，胶布都是原厂，飞线也没乱

继续掀，橡胶件的老化一眼就看到了，皮带松弛发硬，好在不化泥所以机器内干干净净的，快卷靠轮和卷带靠轮虽然外观看不出，但是后面证明已经提供不了足够摩擦力也必须要换

硬是真的硬

扒下来时候就断了

橡胶件没来，先从电路部分检查起，最简单的是进入录音模式，然后给个信号到Line In听输出，这样就能检查录音输入和中放以及后级功放环节，试下来发现调节录音电平时候接触不良，声音有断续，但是连续时候声音饱满洪亮，说明后级部分没有问题，继续观察电路的录音输入部分。

录音电平调节处的主板有变形，也导致了两个铜皮断裂

飞线后，录音信号输入不再断续了，问题解决

耳机座下垂

处理完毕

电池盒不通电就比较简单了

醋是个好东西

偶尔一撇发现电源插座上有裂缝，解焊下来发现已经两半了

AB胶（2天等干）

又是2天

这下够牢固了吧，再裂个我试试

杀手那买的橡胶件到货了，未雨绸缪静音板散件和驱动板空板也一起买了

橡胶件更换完毕，居然状态神勇，录了一盘磁带非常好听... 但是你也是知道的这世上就没有省心的D6

听了两天后，突然发现偶尔有破音了，而且越来越频繁（这描述如此眼熟）
没错厚膜静音板要挂！开焊杀手的散件

上机前比一比

当当当当

声音再也没破过，非常好用！

又Happy听了一天，出差去了
出差回来得空拿出来听正常，关机，不对劲怎么手里还有微微震动感，凑近一听，关机了电机还在转！（又是一段眼熟的描述），不死心再听了一会，带速开始抽风。
没错，电机驱动厚膜电路已挂！！！

动刀前给个留念

这货不靠谱，喜欢D6的别有侥幸心理，早晚的事

太有先见之明，杀手那里买的空板找出，至于CX20084，各种神奇这里就不讲了，全网没有平价的，最后某宝90元一枚拿了两个，号称不包好坏。

找个有大法字样的

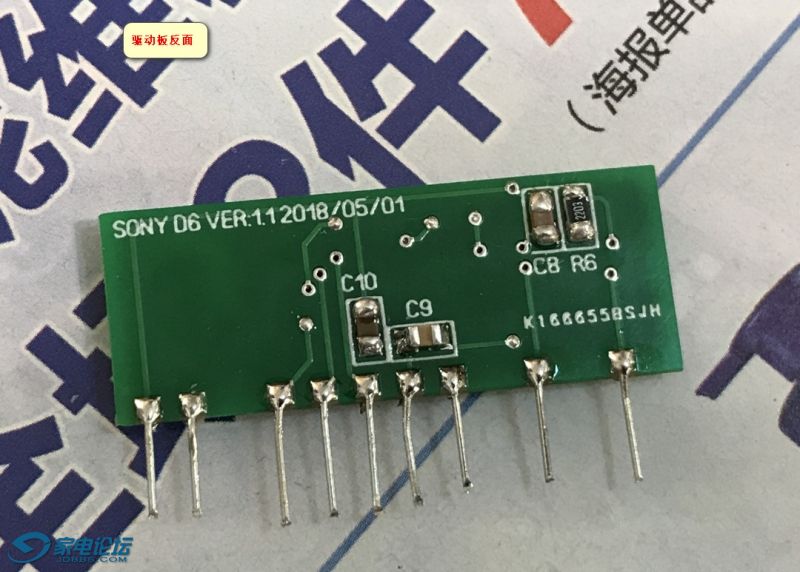

杀手只提供空板和图纸，自己照着配单，焊接完工
（此处致敬开发和改进此板的各位大神！）

元件上板前最好用万用表都量一下再焊，避免返工

上机罗，此驱动板需要配合主板上若干处的改动
（为保护驱动板原创者和杀手的辛勤劳动，此贴驱动板改机部分省略，详细请自行研究D6C电路或者找杀手咨询）

安装和改机好了就可以开始按照D6C手册标调带速了
先调自动挡，断开石英锁相点

调完自动挡再焊回锁相点

具体带速标调参见手册即可，这里分享一个小tip
手册里都是用3k的带子调的，我手里只有3.15k的带子，标调时候如下需要换算一下：
3000:3090=3150:X， X=3245Hz
(所以如果用3.15kHz调自动档时候，这里要调至3245Hz，而不是简单3150+90)
手动档标调当然就比较简单了，确保背后手动调速开关在中间位置时候，调节带速到3150Hz即可。

标调状态不错，手动档抖晃0.06

自动档锁相下抖晃0.04
（90元的芯片值了！）

改机拆下来的元件，其实细心点，多理解理解图纸，摸透原理后再动手，移植驱动也不算难事。
再次感谢杀手的指导。

汇总一下

恢复飞线固定

这下稳了！

花絮（厚膜驱动）

1天下来没啥变化，怀疑自己买的丙酮不是老外说的丙酮，打算放弃。

第二天晚上惊喜出现了，扒开的瞬间很兴奋

下面信息给需要的机友，厚膜已经被我动过烙铁，但是试机无反应就扔一边去了。YR可以用L6代换

就是这两货

zl0453 · 发表于 2021-1-12 13:01

交易区新帖推荐

沙发自留，预留标调

tompeng · 发表于 2021-1-12 13:09

哇塞，花絮好评，LZ真能干

PLAYPLAYPLAY · 发表于 2021-1-12 13:09

膜拜大神，感谢分享

chenyuntulip · 发表于 2021-1-12 13:14

大神！！！！

Nihil · 发表于 2021-1-12 13:15

交易区新帖推荐

嘿这台D6到你手上算是找对主了

祝贺！

overlook · 发表于 2021-1-12 13:21

功夫了得，只有膜拜

andyok2 · 发表于 2021-1-12 13:32

牛人啊厉害

rufengruyu163 · 发表于 2021-1-12 13:36

图文并茂，专业

XKS9000 · 发表于 2021-1-12 13:40

2个溶解的厚膜我要了

thomascd · 发表于 2021-1-12 13:52

信息量很大，D6系列好机

土得掉渣 · 发表于 2021-1-12 14:12

高手越来越多

david-ease · 发表于 2021-1-12 14:19

帮顶，厉害

丙酮浸泡厚膜，会把上面的芯片一起泡坏吗？

一年前大约3块钱一块的cx20084，现在被人炒成90一块，也是够狠的。

jackyling · 发表于 2021-1-12 14:22

厉害。学不会

zl0453 · 发表于 2021-1-12 14:23

david-ease 发表于 2021-1-12 14:19
帮顶，厉害
丙酮浸泡厚膜，会把上面的芯片一起泡坏吗？

貌似没啥影响，我也是看了国外的一个帖子照学的，国外玩家没有CX20084移植板，都是维修厚膜解决的。
