松下National RX-4940 收录机打理笔记

99546988

收了一台松下收录机，把打理的记录发个帖子。
收录机好像不属于随身听，因为收自于本版块《耳机随身听交易区》，所以打理记录就发在这里。
再说了，60后、70后那一代人，痴迷随身听的哪个不是从歪着头端详收录机开始的呢？
先上收的照片

帖子上说，里面有响声，收到一看，果然里面摇起来有哗哗的声音，应该是哪个零件掉下来了。
先找维修资料，只找到一张national rx4960的电路图，主要芯片一样一样的，能用。研究了一下电路：
收音方面，前置an7213，中放鉴频an7220，fm解码la3365，
tape放音方面，磁头放an7310，功率放大UPC277，
录音方面，直流偏磁，直流抹磁，所以录音质量不要抱太多的幻想。
我将两张图仔细的拼在一起，使中缝处刚好顺接。便于存档和查询。

这个机器年代比较久，估计80年以前的。

thomascd

交易区新帖推荐

支持LZ。。。。。

99546988

先对机器进行外部检查、擦拭、清洁。机器里面摇起来果然哗哗等声音，一个小零件掉下来了，估计问题不大。
电池仓干净，交流电源插座腐蚀痕迹比较大。估计前机柱主要用交流电听，后来长时间不听了，交流电插头橡胶烂掉了。

外观方面，机器的一个小角落掉了了一小块，大约0.5-1cm见方，鼠标放在旁边，直观显示一下大小。



从背面拧开7个螺丝，长度5cm，7号螺丝不上劲。



小心打开前面板，注意观察调谐指示联动机构，（国产一般采用拉线的，一定要拍照片，否则动过以后，一般人是恢复不了的）。这个比较简单，采用螺杆机构，直接压上就行了。



取下前面板双喇叭连线插头，前面板就轻松取下来。

带仓左端连接臂断了，断臂在机器里，哗哗声就是断臂在里面。取下带仓，将断臂固定好，用紫外线胶粘好，再用8040专用胶水加强固定。24小时固化后，装机。



下面处理机芯，这种机芯处理起来非常简单，
机芯只用一个螺丝固定（其余三个空在背板上，拧上背板螺丝是固定），取下机芯检查，运转良好，皮带需要更换了。量好尺寸，淘宝下单，需要两天。
对主导轴和电机少量加油，机器运转有力，各按键动作正常。

装上新皮带，用一次性注射器，往主导轴根部滴少量机油，大约0.2滴，用手推拉主导轴，使机油充分渗入主导轴，并将多余的油迹搽干净。
试了压带轮的弹性，尚可，用棉签酒精，反复擦拭压带轮表面，使表面露出橡胶原色，用放大镜观察，压带轮表面没有龟裂，继续发挥预热。
电机和机芯运转部件润滑，注意一定要少，千万不要沾到皮带上。
将电机加上6v直流电，电机电流如下，不装皮带15ma，装皮带30ma，加载play40ma，加载ff/REW150ma,加磁带play60ma-70ma.
各按键运转正常，弹起有力，auto动作正常。
机芯主要运转部件轴加油后，运转噪音明显降低。

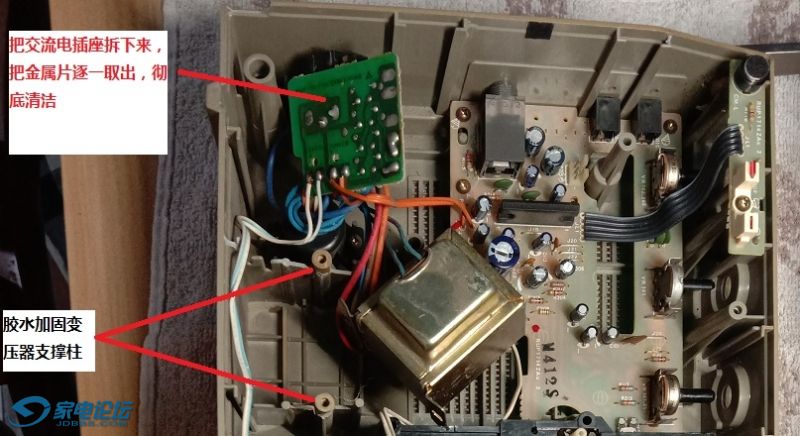

清洁交流电源插座，交流插座还带有电池通断开关，还是拆下来做彻底清洁。


装上机器用维修电源试机，从断裂角落处引出电池正负引线。
问题汇总如下：
tape状态：play 电流严重大，达到1a，按pause键，不见减少，不是电机的问题，是磁带前置放大EQ/REC周边电路问题。
radio状态，调谐手感舒适，收音效果一流，fm/am切换正常，调谐时无嚓嚓声，fm stereo灯适时点亮。工作电流110ma，与手册一致。
放音：右边喇叭声音洪亮，左边喇叭不响，调节balance电位器，的确左边不响。
         音量调节，喇叭中有轻微的嚓嚓声，调节较为生涩。
需要等皮带，未完待续。

chenyuntulip

羡慕手艺人，帮顶。

masterworks

支持技术贴，收录机好玩，期待

乐音乐

交易区新帖推荐

看线路板和机芯，机子应该是八十年代初到八五年左右的。

Philips828

录放开关居然不会坏！

随枫摇曳

看楼主的文章都受益匪浅，现在超喜欢这种长行程的手动调谐系统。

masterworks

想看看喇叭什么样

轻舞疯刀

没想到打理绿贱机的大师原来是全系列大师啊

秦皇岛小张

加油，中排围观

251216

喜欢看这种技术贴，顺序道来

99546988

前天：装上机器用维修电源试机，从断裂角落处引出电池正负引线，加上9v电压，由于电流比较大，这次用上了维修电源。
问题汇总如下：
tape状态：play 电流严重大，达到1a，按pause键，不见减少，不是电机的问题，是磁带前置放大EQ/REC周边电路问题。
radio状态，调谐手感舒适，收音效果一流，fm/am切换正常，调谐时无嚓嚓声，fm stereo灯适时点亮。工作电流110ma，与手册一致。
放音：右边喇叭声音洪亮，左边喇叭不响，调节balance电位器，的确左边不响。
         音量调节，喇叭中有轻微的嚓嚓声，调节较为生涩。机器主要故障都是长期不用，老化造成的，这台机器，主要部件功能正常，主板清晰如新，连灰尘都很少。值得认真打理。
上一张电路板高清照



喇叭不响的问题，用万用表测量470u输出电容与喇叭输出端子之间通断情况，发现左喇叭输出电容负极与喇叭输出端断路。这部分用电路图更容易理解。

用耳机插杆插入耳机插口，使弹簧片分离，这时，喷入快干清洁剂，再反反复复插拔几次，就行了。



音量电位器调节喳喳声就简单了，直接上神油，我使用的专门清洁电位器和金属触点的快干型清洁剂，对塑料不腐蚀。
一用见效，而且调节电位器，不再生涩。


play状态下电流大的问题，但放音的速度很正常，也听不到明显的抖晃。
前面已经检查过机芯，电流70ma，属于正常。
研究电路图，收音状态下和play状态下，EQ/PRE芯片周边均处于通电状态，而收音状态下，电流完全正常，按道理，不是周边电容漏电造成。
观察周边电容，个个精神饱满，直挺挺的说：“不关我的事。”
断开电机连接线，电流立刻降了下来。可是电机是好的呀。
单独给电机供电，电流很大。
拆下机芯，单独给电机供电，电流正常。
原来是机芯拆下来过程中，电机连接线没有理顺，碰到了皮带上。重新理一下线路，电流立刻降了下来。和随身听不同的是，收录机的电机力大无穷，一样能唱，就是耗电高，但是不能轻易怀疑电容出问题。

依次是play放音状态，收音状态、快退状态，电流正常。

带着愉快的心情，最后再一次全身保洁。


好了，enjoy it！

99546988

有人问：为什么叫打理而不叫维修呢？这个机器主板没有更换任何一个零件，就是清洁和保养为主，这个理解为打理更贴切吧
