电器小改造之1、小米电视音响

99546988

pangzi5241 发表于 2021-1-6 11:11
非常细致，感谢啦！我跟你一起买的另外一个小米，还经不住吕总说，把那个飞利浦也收了，目前看小米的效果 ...

另一个到手就能用，你的运气比我好。祝贺你得宝。
建议你彻底做一个清洁，不仅是为了美观，更是因为小强顽强的生命力，我想你不想看到明年夏天小强爬来爬去。
对了，你那台小米电源是怎么解决的呀？？

pangzi5241

交易区新帖推荐

99546988 发表于 2021-1-6 11:20
另一个到手就能用，你的运气比我好。祝贺你得宝。
建议你彻底做一个清洁，不仅是为了美观，更是因为小强 ...

有原装的25能买到吧，你的可能就是电源错了，不然也应该是好的，我就是试了下就放那了，也是没拆开，又不想拆的太难看，想着有时间和办法了再搞，幸好现在天气冷，小强还活不了，还能有一点时间

99546988

pangzi5241 发表于 2021-1-6 11:28
有原装的25能买到吧，你的可能就是电源错了，不然也应该是好的，我就是试了下就放那了，也是没拆开，又不 ...

肯定不是电源错了，我用bose soundlink的电源，17v，外负内正。

pangzi5241

99546988 发表于 2021-1-6 12:15
肯定不是电源错了，我用bose soundlink的电源，17v，外负内正。

也是啊！按道理不是电源的原因，吕总一般都会试一下的，所以我猜可能是外面太冷了，从室外到室内有冷凝水了，所以。。我也是放到室内一段时间，然后通电试

99546988

pangzi5241 发表于 2021-1-6 12:27
也是啊！按道理不是电源的原因，吕总一般都会试一下的，所以我猜可能是外面太冷了，从室外到室内有冷凝水 ...

听老兄一段话，总的来说，好像这个音响发来的时候是好的，被我搞坏的，是不是这个意思。
本来就是淘的旧货的心态，只要没有明确试好发货的机器，我一般都不怪谁，谁也不缺音响，玩的是心态。
我感谢勤劳的“小吕”小吕姓黄，他小的时候一定是一个爱好无线电的青年。

pangzi5241

交易区新帖推荐

99546988 发表于 2021-1-13 10:53
听老兄一段话，总的来说，好像这个音响发来的时候是好的，被我搞坏的，是不是这个意思。
本来就是淘的旧 ...

哈哈，不是的，可能是我表述的不好。我也跟你一样，就是淘个旧货，回来玩。只要是卖家如实描述就好。
还等你改造的进度呢，怎么样？现在啥进展了？

99546988

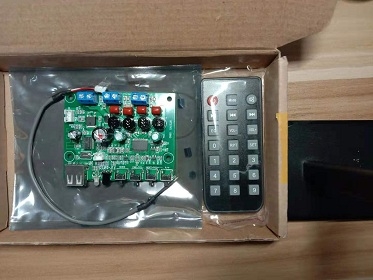

买的电路板到货了，感觉还是挺好的。

芯片是tpa3130，电压4.5--26v，输出功率2X15W，电路板上滤波电容选用耐压是16v的，卖家说，使用12v，2A的电源。

四个黑色的电容和四颗褐色的电感，比贴片的看起来可靠多了，感觉比较HiFi。

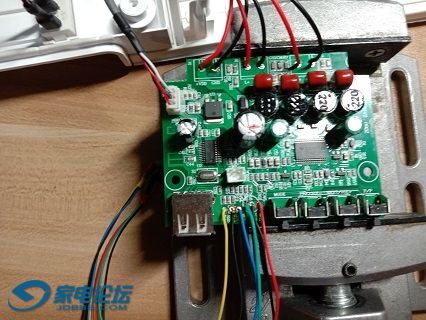

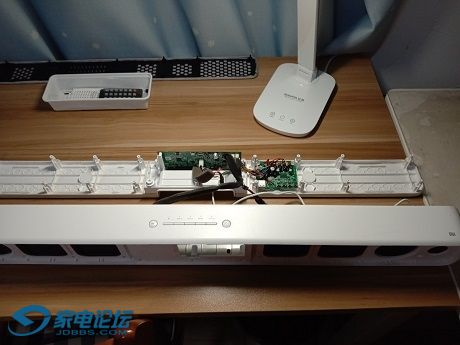

先搭起来试一下板子，蓝牙连接成功后，喇叭里传来愉快的“嘟”声。然后，传来音乐声，遥控也能用。



下面就是考虑如何把电路板可靠的固定，利用原有的布局，把按键、指示灯、电源和开关接入、aux接入，遥控接受器引出。慢慢来。

大风吹666

顶改造大师！

foolish_123

huhalahu

棒棒哒！！！

99546988

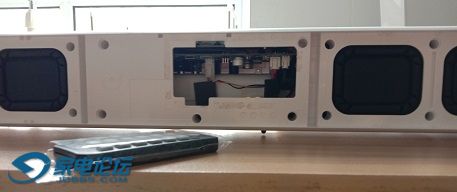

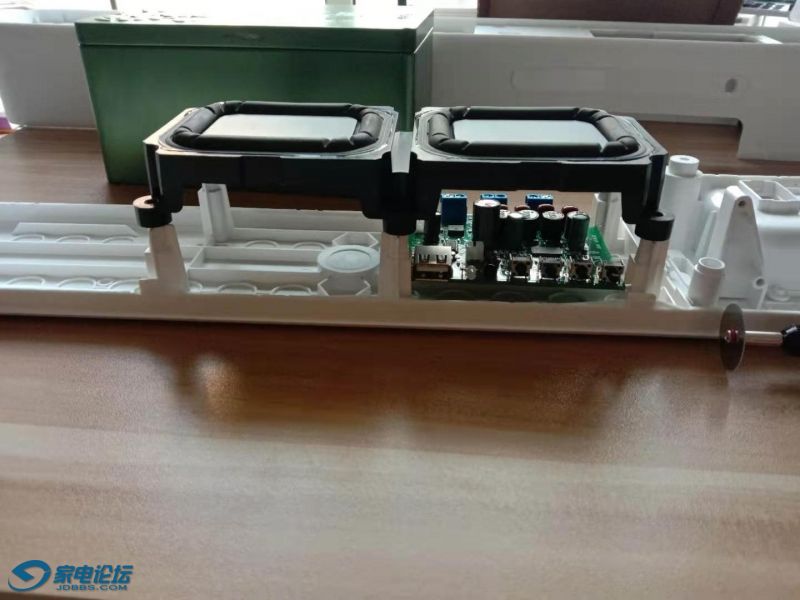

花了一个晚上的时间，给电路板安排了合适的位置。

利用了假负载下面的一个空间，将电路板锯掉一小角落，再将支撑柱锯出一小段，刚好嵌进去。

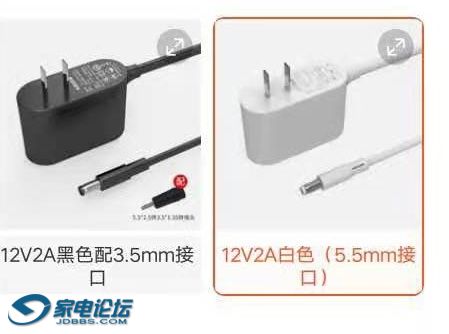

网上又下单买了一个12v，2a的电源，白色的，与这个机器白色的风格一致。

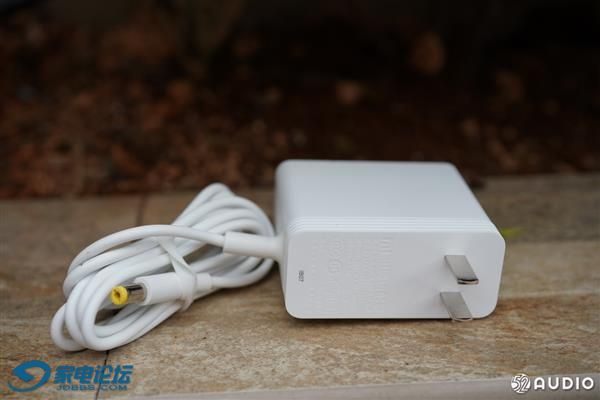

（下面这个是原装的电源，16v，）


下面就是飞线，把按键和指示灯引接到相应的位置。
对了，还有红外遥控接收端子，要找个合适的位置安排下来。

251216

折腾的挺好，期待你的成品

99546988

电源仅仅一天，就到货了。周末，把改制的音响装起来，不能再零件四处散落。

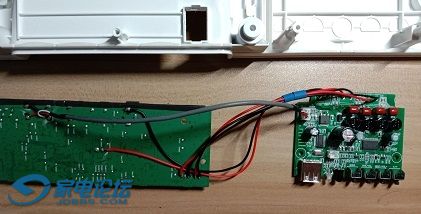

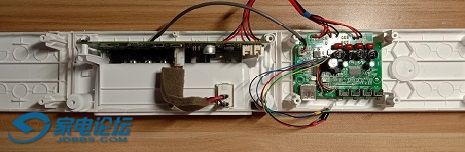

1、先把电源、音频线和喇叭线连接到原来的主板上。

2试一下，电源箱和喇叭线，能正常工作。



3、安装遥控和指示灯

4、全部上机，8380胶水固定电路板，静待12小时。

5、连接喇叭线，装上外壳前，再一次试机。

6、遥控接收头安装在哪里呢？底板处刚好有一个孔洞，是不是本来就是为遥控接口预留的呢？？？

刚好，安装好试一下，很灵敏。

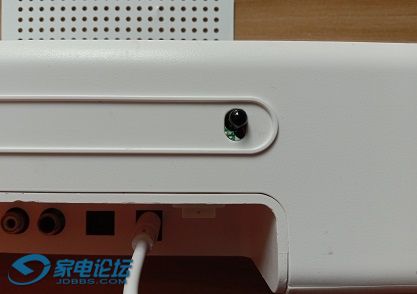

7、面板上小洞扩一下，安装上指示灯。

8、最后安装好整机，接上电源，手机蓝牙连接、aux连接正常，试机4小时。

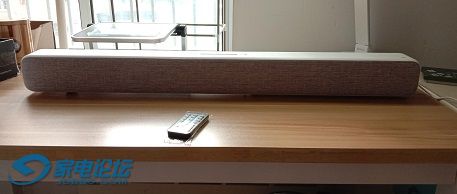

9、安装上外罩，完美完工


这次改装感觉挺好的，虽然没有太多的技术含量，就算废物利用吧。

pangzi5241

兄弟搞得不错！顶一个！
