[音箱] 刚入手一对 JBL K5有源音箱

[复制链接]

4

主题

240

帖子

19

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2006-6-2
发表于 2021-1-1 19:26 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x

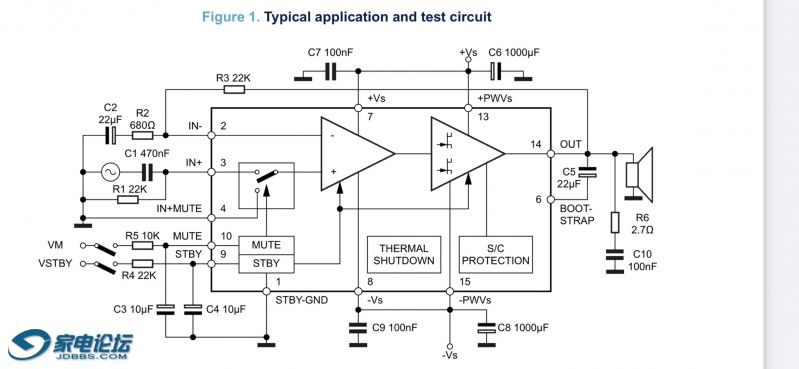

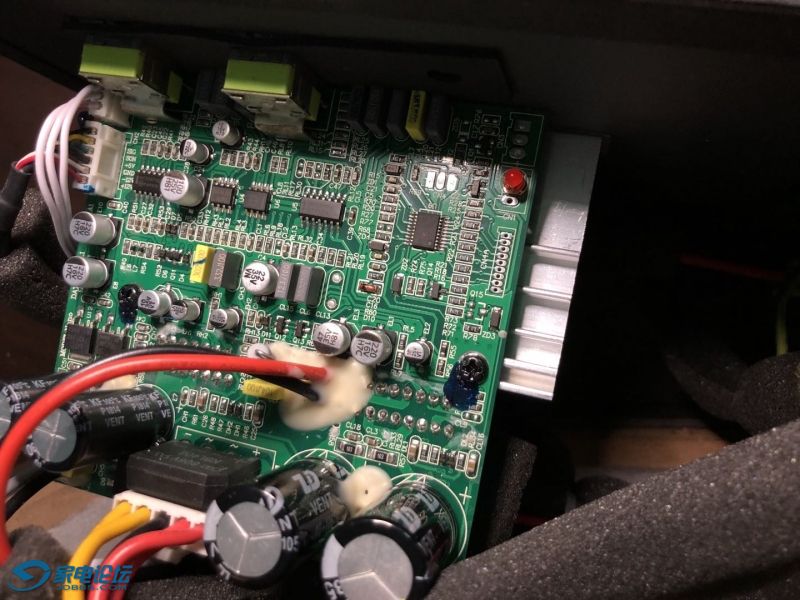

近日入手一对 JBL K5有源音箱,无事了拆开内面看下究竞。发现电路板上的两自举电容EL3及EH3极性竟然设计反了,而且两个音箱上的电容EL3因为极性相反发热出现鼓包现象,实令人费解。附图对比ST的TDA7294产品规格书。
JBL K5 (1).jpg
JBL K5 (10).jpg
JBL K5 (7).jpg
JBL K5 (4).jpg
JBL K5 (6).jpg
JBL K5 (5).jpg
JBL K5 (2).jpg
JBL K5 (3).jpg
JBL K5 (9).jpg
JBL K5 (8).jpg
回复

使用道具 举报

244

主题

6万

帖子

39

威望

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

交易诚信度
0
注册时间
2005-9-10
发表于 2021-1-1 20:03 | 显示全部楼层
是代加工厂的问题。
回复 支持 反对

使用道具 举报

2

主题

3147

帖子

29

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
29
注册时间
2003-2-22
发表于 2021-1-1 20:11 | 显示全部楼层
用万用表测一下直流电压,就知道了。可能是特殊调音吧
回复 支持 反对

使用道具 举报

4

主题

240

帖子

19

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2006-6-2
 楼主| 发表于 2021-1-1 20:27 | 显示全部楼层
gongcom 发表于 2021-1-1 20:11
用万用表测一下直流电压,就知道了。可能是特殊调音吧

量了,与电容极性相反,EL3两端-30V左右,EH3两端-20V左右,没拍照片,具体是多少不记得了。
音联邦
回复 支持 反对

使用道具 举报

4

主题

240

帖子

19

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2006-6-2
 楼主| 发表于 2021-1-1 20:29 | 显示全部楼层
老浦东 发表于 2021-1-1 20:03
是代加工厂的问题。

哈哈,郁闷中。想不到“老浦东”还一直在坛子上,。我十多年没上来逛论坛了。
香港弦声音响
回复 支持 1 反对 0

使用道具 举报

9

主题

4094

帖子

11

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
2
注册时间
2007-12-14
QQ
发表于 2021-1-2 13:43 | 显示全部楼层
这两个表太漂亮了
末闻花名
回复 支持 反对

使用道具 举报

4

主题

240

帖子

19

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2006-6-2
 楼主| 发表于 2021-1-26 19:38 | 显示全部楼层
sky592 发表于 2021-1-2 13:43
这两个表太漂亮了

哈哈,就是看上这个。
回复 支持 反对

使用道具 举报

8

主题

68

帖子

1

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2017-10-19
发表于 2021-1-26 19:40 | 显示全部楼层
好奇害死猫
回复 支持 反对

使用道具 举报

244

主题

6万

帖子

39

威望

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

交易诚信度
0
注册时间
2005-9-10
发表于 2021-1-26 19:47 | 显示全部楼层
jdliang 发表于 2021-1-26 19:38
哈哈,就是看上这个。

露脐装。

狼友也。
回复 支持 反对

使用道具 举报

1

主题

46

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-2-18
发表于 2021-1-26 19:54 | 显示全部楼层
jdliang 发表于 2021-1-1 20:27
量了,与电容极性相反,EL3两端-30V左右,EH3两端-20V左右,没拍照片,具体是多少不记得了。

电容器是不是无极性的,反了早就炸了。
回复 支持 反对

使用道具 举报

41

主题

2610

帖子

37

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2005-6-10
发表于 2021-1-27 01:15 | 显示全部楼层
这板可能是JBL委托设计委托代工的
转盘 解码: MSB Seiect melco
前级 功放 音箱: Boulder Mc2 PMC
msb mc2 pmc
回复 支持 反对

使用道具 举报

102

主题

6861

帖子

22

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2008-6-18
发表于 2021-1-27 08:58 来自家电论坛网手机触屏版 | 显示全部楼层
极性反了开机十分钟就爆了,哪还可能让你听一段时间再做测试!不信你反回来试试
回复 支持 反对

使用道具 举报

4

主题

240

帖子

19

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2006-6-2
 楼主| 发表于 2021-2-20 22:18 | 显示全部楼层
ou85 发表于 2021-1-27 08:58
极性反了开机十分钟就爆了,哪还可能让你听一段时间再做测试!不信你反回来试试

因为电压不高,所以没爆。只是漏液了,我已换了一个新的去了,并且将其极性纠正过来。
回复 支持 反对

使用道具 举报

4

主题

240

帖子

19

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2006-6-2
 楼主| 发表于 2021-2-20 22:23 | 显示全部楼层
徕卡 发表于 2021-1-27 01:15
这板可能是JBL委托设计委托代工的

有可能,感觉这种设计及制造不太严谨。对于低端的产品,很多公司都采用ODM(或贴牌)方式生产。性能或品质与其原品牌可能不一致了。
回复 支持 反对

使用道具 举报
