健伍卡座KⅩ-7030准备打理

lanliyang

入手这个卡坐，上家换了皮带还是不能工作，开仓门正常。刚刚到手，还没100v电源。请有经验的大师指点这机器都有些什么通病？？

suline

交易区新帖推荐

造型干净利落，有自动偏磁，好机

lanliyang

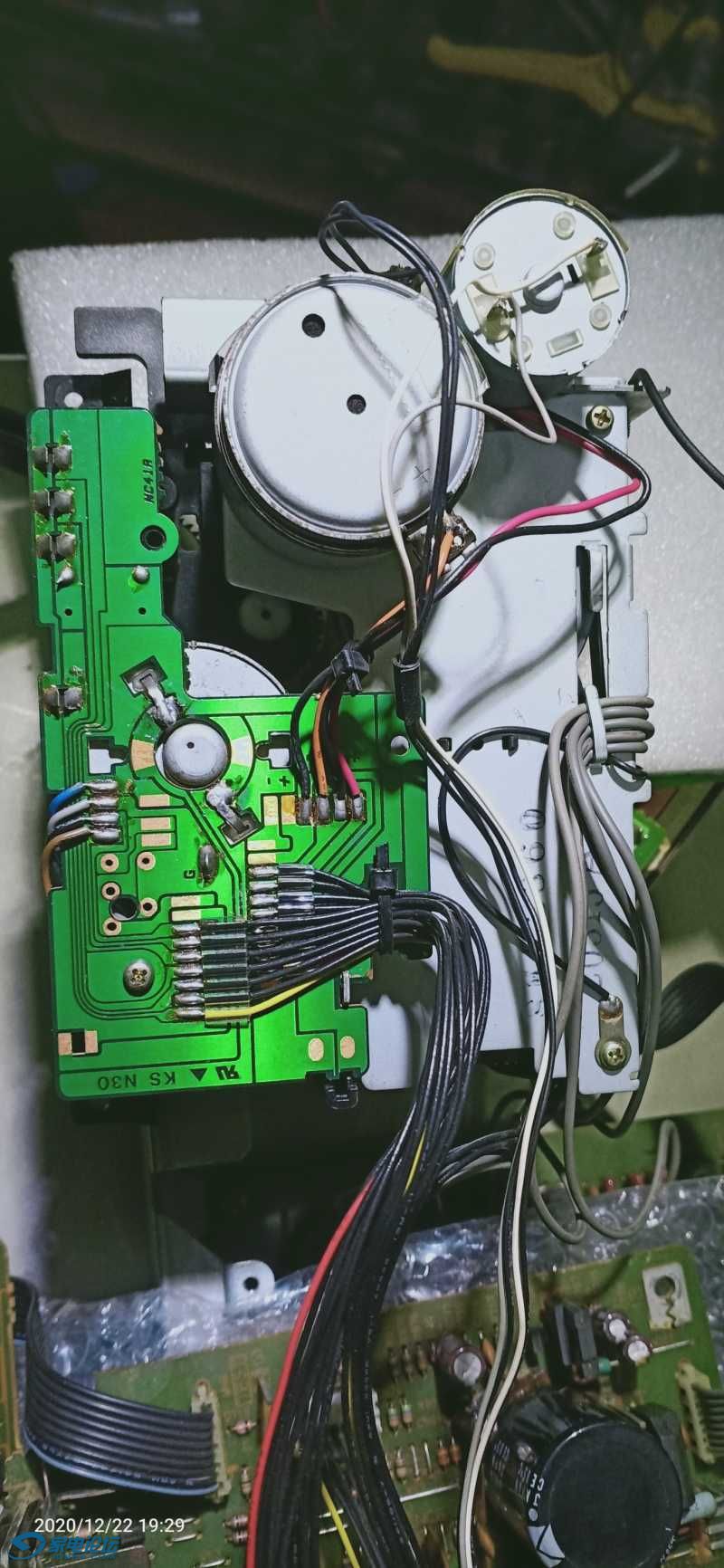

经过二个晚上的努力，终于查出机芯控制排线接触不良。维修后工作正常……
     但，播放时很大的嗡嗡声，后来发现收带快进退电机问题，泡酒精中长时间运转也不行，拆开电机发现换向片磨损严重！打磨也不行，请教大师们哪里可以买到这个电机？？
电机规格轴长约15mm，直径约33mm，安装孔距约22，厚约23mm(不含前后凸起轴承)，工作时电压约3v。

lanliyang

好多图传不上……靠

lanliyang

图片不能超1024K……

lanliyang

交易区新帖推荐

lanliyang 发表于 2020-12-23 00:16
图片不能超1024K……

机芯全拆解了

lanliyang

suline 发表于 2020-12-22 22:26
造型干净利落，有自动偏磁，好机

图片拍得真好

lanliyang

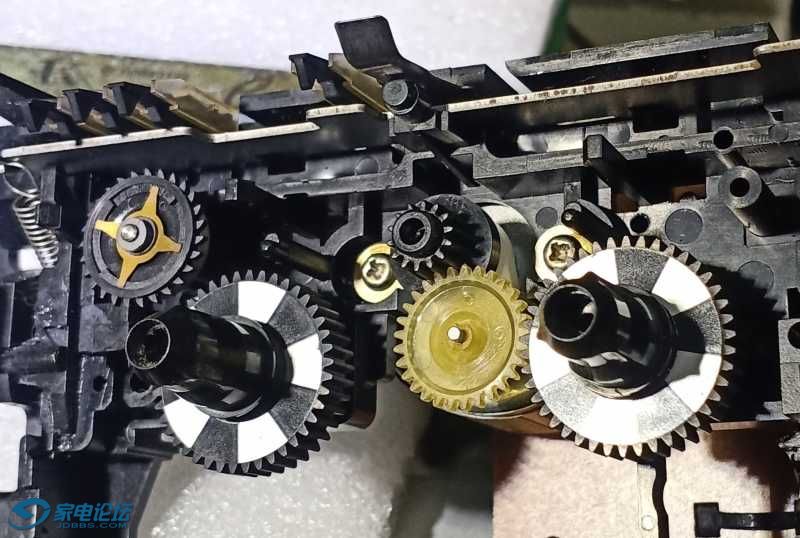

刚刚发现一个问题，这个收带机构竟然没离合功能，收带时磁带从少到多收带轮由快变慢，不是把电机憋着转？这个嗡嗡声应该就是被憋出来的？大师们这是什么鬼？？

lanliyang

lanliyang 发表于 2020-12-23 01:02
刚刚发现一个问题，这个收带机构竟然没离合功能，收带时磁带从少到多收带轮由快变慢，不是把电机憋着转？这 ...

suline

这机芯就这样，卷带电机寿命不长
可以试试某宝上找9v低速长轴500电机，不过好像电磁泄露很严重，要做好外壳屏蔽接地

zhaomr

这卡座作为健伍后期的KX-9050下级型号，录音效果应该不错，打理好了值得一玩

maodi22

lanliyang 发表于 2020-12-23 00:14
经过二个晚上的努力，终于查出机芯控制排线接触不良。维修后工作正常……
     但，播放时很大的嗡嗡声 ...

这马达我前几天刚好也拆开过，你可参考这电机工作时的电压和电流，我的这个电机很安静没有杂声
https://www.jdbbs.com/thread-8595564-2-1.html

maodi22

suline 发表于 2020-12-23 08:53
这机芯就这样，卷带电机寿命不长
可以试试某宝上找9v低速长轴500电机，不过好像电磁泄露很严重，要做好外 ...

林老师，借这个帖子我也请教您个问题，我也是这个机器，就是录音和放音时计数器会跳数，具体是60分钟以下的带子会每隔5，6秒就快跳一秒,30分钟和10分钟带子跳的更是频繁，90分钟和大多数60分钟带子就很正常，不知道是机械还是电路的问题，没有思路了。

suline

maodi22 发表于 2020-12-23 11:15
林老师，借这个帖子我也请教您个问题，我也是这个机器，就是录音和放音时计数器会跳数，具体是60分钟以下 ...

要用示波器看下光电输出的的脉冲信号是否有残缺，幅度是否满足要求

maodi22

suline 发表于 2020-12-23 12:54
要用示波器看下光电输出的的脉冲信号是否有残缺，幅度是否满足要求

谢谢指教，可惜手上没有正真的示波器，只有软件示波器阻抗可能不匹配，我在想会不会是光感器老化？
