班门弄斧之--修了一台爱华J303

秦皇岛小张

最近在搞爱华303，前几天修的第一台303，来自瓜皮兄弟，原生态的机器，没费太大力气就搞好了，觉得不过瘾，于是又拍了2台。一台来自本坛，一台来自咸鱼。
今天要说的就是这台来自本坛的机器，也就是下图右边第一台，这是已经修好的状态。这是本人第一台花力气搞好的爱华机器，在高手看来不过小儿科，我也知道班门弄斧而已，还是拿出来，不怕见笑吧。


1.下图是坛友卖图，排线焊点有后焊痕迹，但总体感觉很不错，而且和坛友也多次有过交集，是值得信赖的朋友。

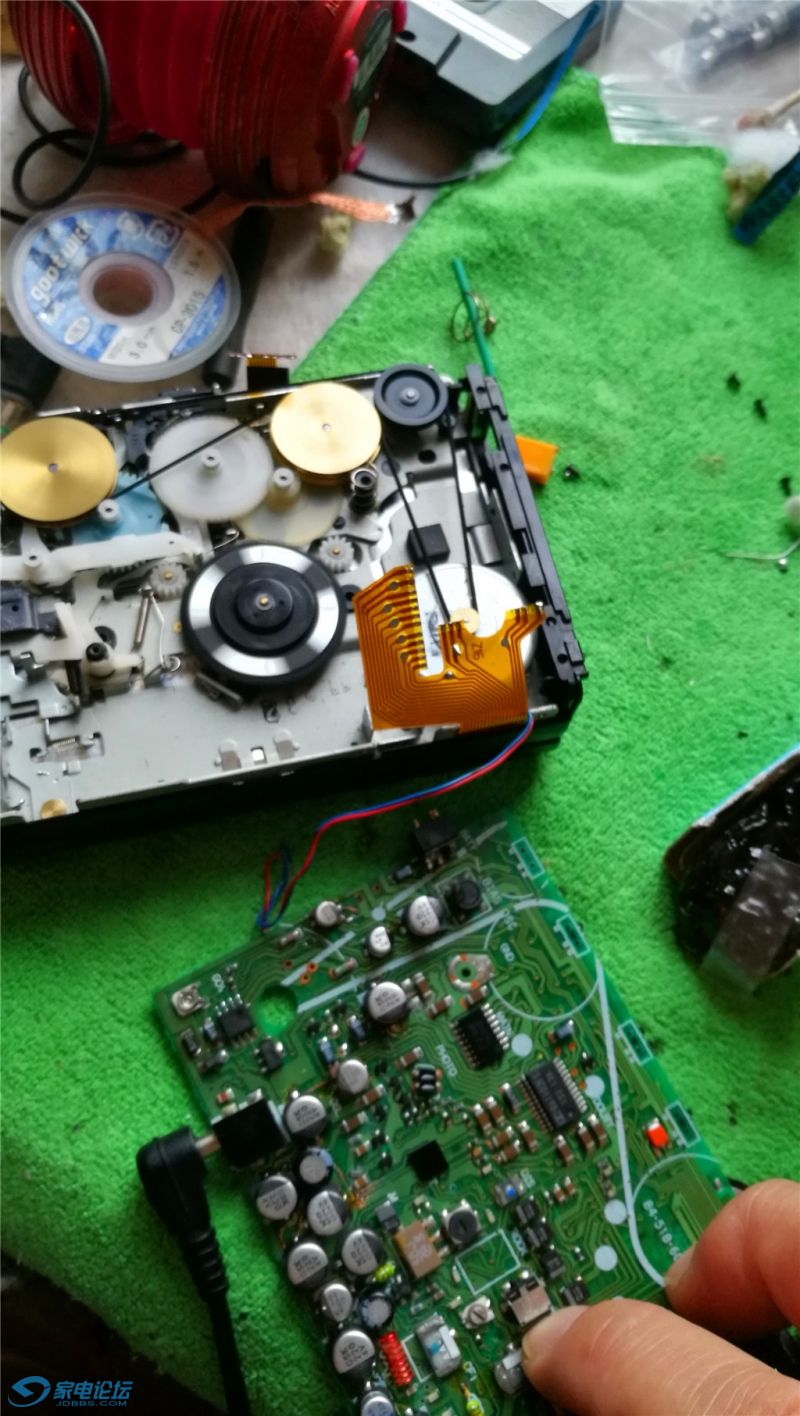

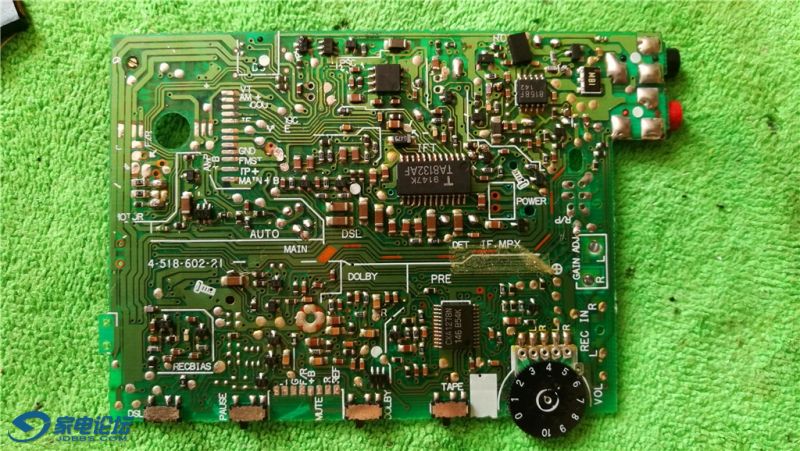

2.解焊排线，翻过电路板看看，可以肯定原样没有动过，属于比较原生态的机器，心中大喜，感觉修复有望。但随后的一连串头痛的问题，让我认识到了爱华机器的厉害。慢慢道来。

3.电容漏液是意料之中的事情，按部就班，拆下所有电解电容，再用酒精棉擦擦，看着焊盘都没损坏，也算少了很多后继的麻烦

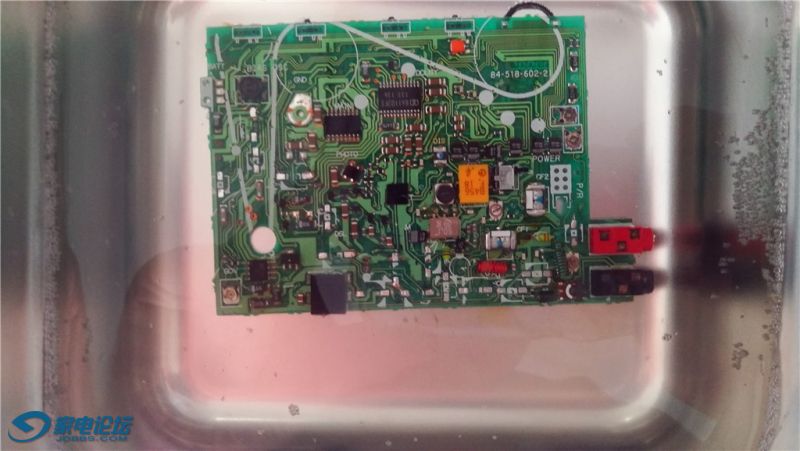

4.前几天买的超声波清洗机，总算可以用上了，洗个五分钟就够了


5.再拿出来晾干看看，感觉干净许多，也许心理作用吧，谁知道


6.看着各处没什么问题，检查了一些大电容附近的过孔也良好，焊上所有电解电容。试机，发现问题了！收音机额FM可以收台，自停也没问题。但是磁带播放电机不转。查看电路图，再实际测量，发现问题
红箭头所指Q16就是电机驱动芯片供电控制三极管，现在红箭头处有电压2伏，但输出的绿箭头处无电压。很明显，这是它没有导通。三极管没有导通，就是它的B极没有偏置电压所致。

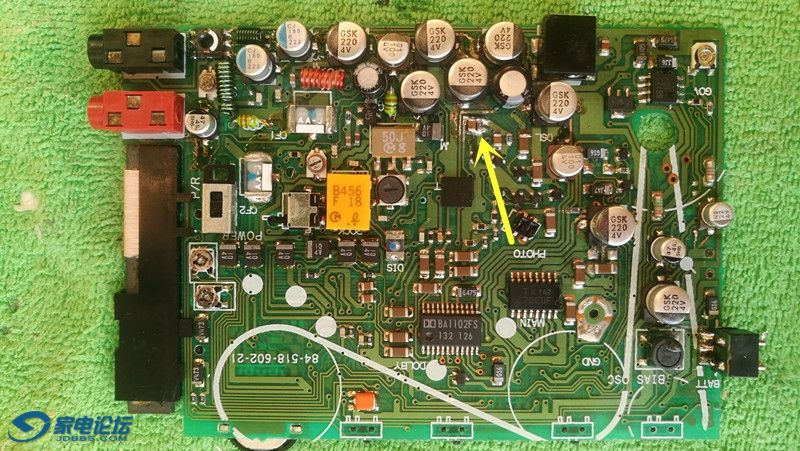

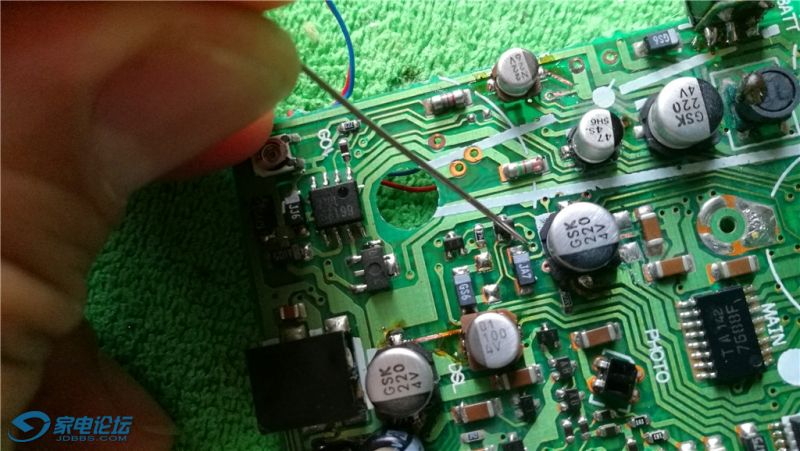

上图就是Q16和Q15.经过检查，发现，贴片电解电容C83就是上图的JA7，它的负极引脚与Q15发射极共同连接但是并未接地，就是没法提供足够的偏置电压让Q16导通，自然驱动芯片得不到供电，不会工作了。但电路图显示应该接地，那么就是某处有断线。它的过孔一个在这里，检查没问题

再看电路板背面，顺图检查，再查它的走向，绕来绕去，最后到了这里，这个过孔不通，将其接通。电机可以顺利启动了。

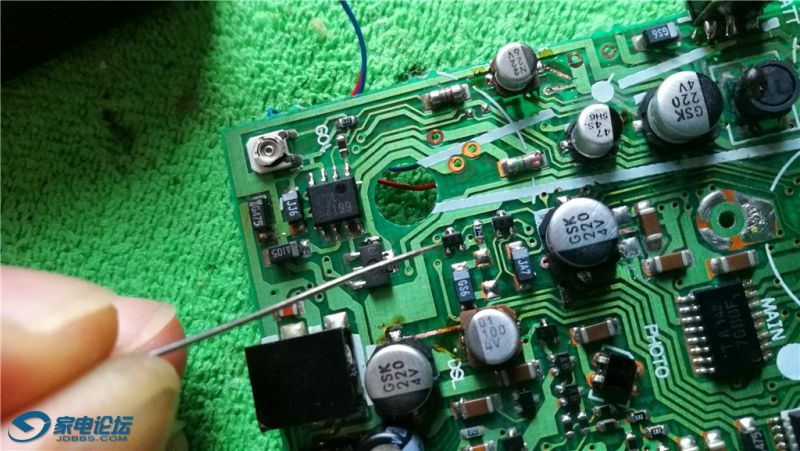

7.再次接好全部排线，通电试机。FM没问题，磁带播放可以了。试验各个拨动开关，发现DSL开关开启后，左耳无变化，右耳提升明显。又是个难题啊。对照电路图分析可能出问题的地方，感觉就是红圈的几个元件有问题，无奈它们都在板子机芯那一面，只好再次全部解焊排线，然后检查发现，电路板上R46有点歪，用镊子稍微一碰，就掉下来了，原来是它焊点腐蚀了。于是刮干净重新焊接上。

为了牢固，弄成这样子，感觉万无一失了

再次焊好全部排线，通电试机，DSL恢复正常了。再试试机器其他功能，又发现一个问：AM杂音非常小，而且收不到台。又是一个大大的难题啊

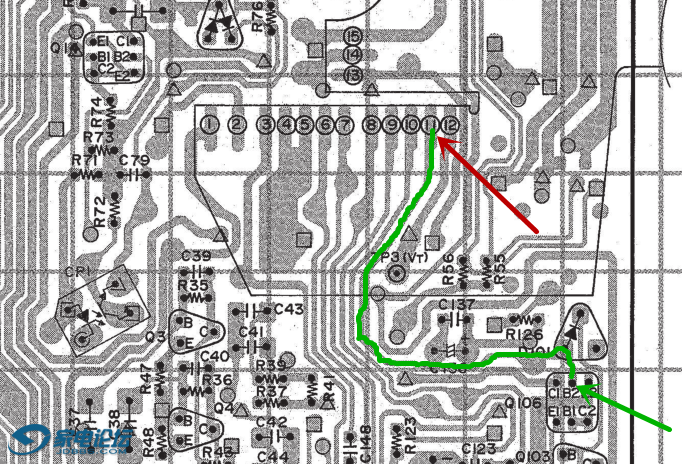

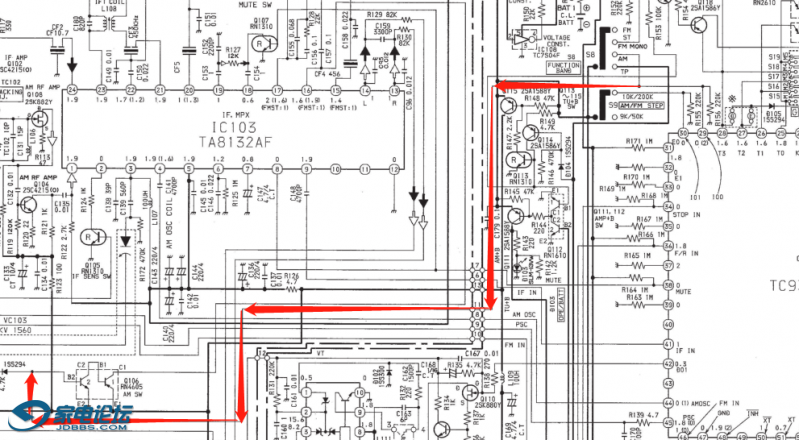

8.再对照电路图研究AM的工作原理，从供电开始就发现问题了，如图所示，从前面板来的控制电压，通过排线到达主板，但是排线接口 第二图第11线红箭头处 有电压，但是相应的连接点 绿箭头处，竟然没有电压，又有断路！先用一条导线跨接一下，AM马上传来噪音，简单调谐，就能收到广播！

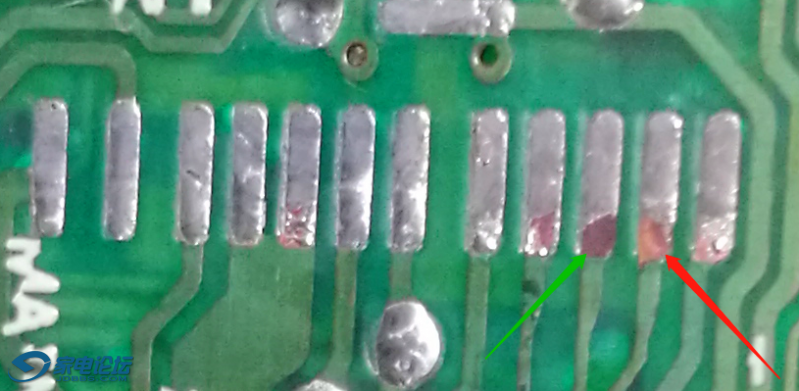

无奈再次解焊排线查找根源，果然发现问题：排线根部，第10线，绿箭头处看似腐蚀断线，然而并没有，刮开氧化层就是铜箔完好无损。第11线，也就是AM供电的红箭头处，看似铜箔，其实已经断了。第二图看的清晰一些。

问题找到了，解决就简单了，焊一节导线连上。
再次焊好所有排线，通电试机，所有问题都没有了。机器完全ok。

10总结一下本机器的维修过程，反复解焊排线着实让人恼火。但是没办法，怕是不解焊，就那么翻来翻去，把排线搞断了就更麻烦。这台303的主要问题，还都是由电解漏液腐蚀导致断路。别的303是否如此，尚未可知，不过今天计划开展第三台的维修，再积累点经验看看。
11.另外称赞一下爱华303，机器皮带竟然完好可用，机械部分没有任何问题，不服不行。目前修好的两台303，感觉运转都很平稳，没有出现颤音现象。翻面干脆，确实爱华有独到之处。纯属班门弄斧，高手勿笑，新手误学。
