德国金榜助阵！声光影全能4K影院打造全过程

体验中心

私人定制影视厅项目


一、案例基本情况简介
1、方案实施方类别：影音设计师
2、案例所在地理位置：上海市青浦区臻水岸苑别墅
3、整体投入资金：18万元（包括设备与声学设计装修）
4、视听室空间信息：长7.7米x宽3.3米x高2.7米
5、客户使用需求：全景声影院效果、娱乐卡拉ok效果、多声道音乐效果；




主是一位在上海生活与工作多年的台湾同胞，有着较高的文化素养，对影音方面有着比较高的要求，喜欢欣赏好莱坞大片，以及现代与古典等各种风格的音乐类型，并且喜欢在家庭聚会的时候和朋友家人一起享受娱乐卡拉ok氛围。通过前期不断地与业主深入沟通探讨，以及试听各种不同品牌的产品，最后选择德国原装进口的CANTON（金榜）音箱搭配Marantz与美国Extra-Terresial后级来组建这套11声道的全景声影音系统。





二、所用设备

影院设备——
前置扬声器：德国CANTON InWall 885 LCR x3只
后置扬声器：德国CANTON InWall 443 LCR x4只
顶置扬声器：美国OSDAudio BLACK-R62A x5只

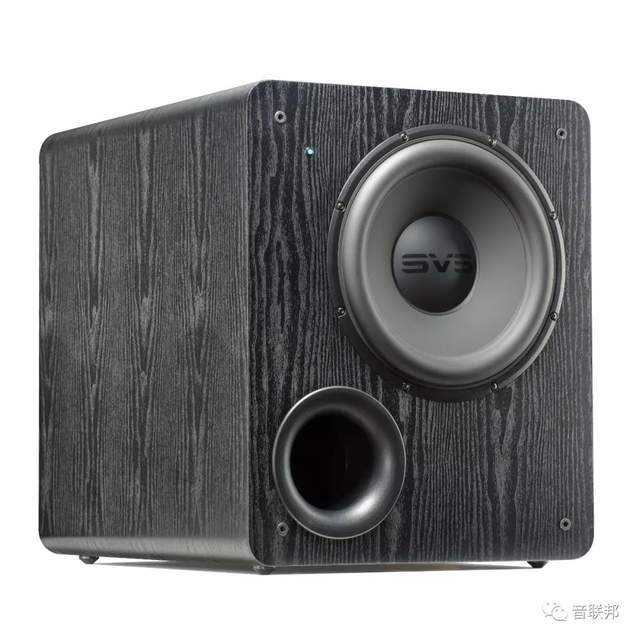

超低音扬声器：美国SVSound PB3200 customize x1只
影音中心前级：Marantz SR6012
后级放大器：美国Extra-TerresialG073
4K UHD蓝光播放器：OPPO UDP 203
4K UHD硬盘播放器：HIMEDIA
投影机：SONY VPL-HW48（业主选择4K投影机之前的过渡）
投影幕布：135寸4K高清编织透声16:9
影视厅灯光场景与设备智能控制系统：SMARTISYS思美特






发烧线材：
JASUN 蓝宝石发烧镀银HDMI线材（支持4KUHD HDR）12米x2条
JIB-Germany/蟒蛇 发烧双并喇叭线
JIB-Germany/蟒蛇 发烧定制低音炮线







三、案例设计细节

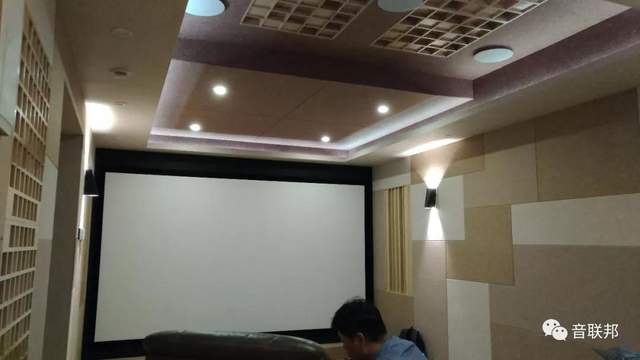

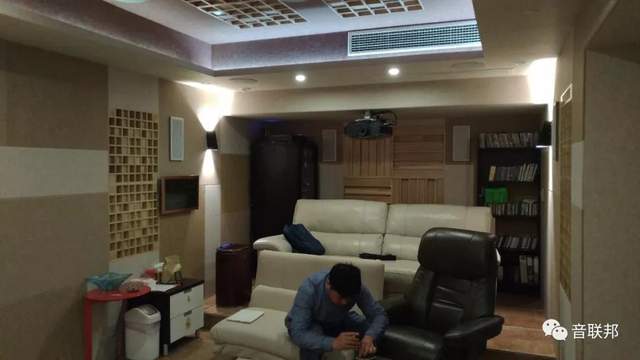

在美学装修方面，业主与家人都比较喜欢温馨简约的风格，前期设计了几种不同的风格给业主挑选，最后选择了现在这种驼色系混搭不规则拼接的简约风格，既简单又温馨，业主也是比较满意！

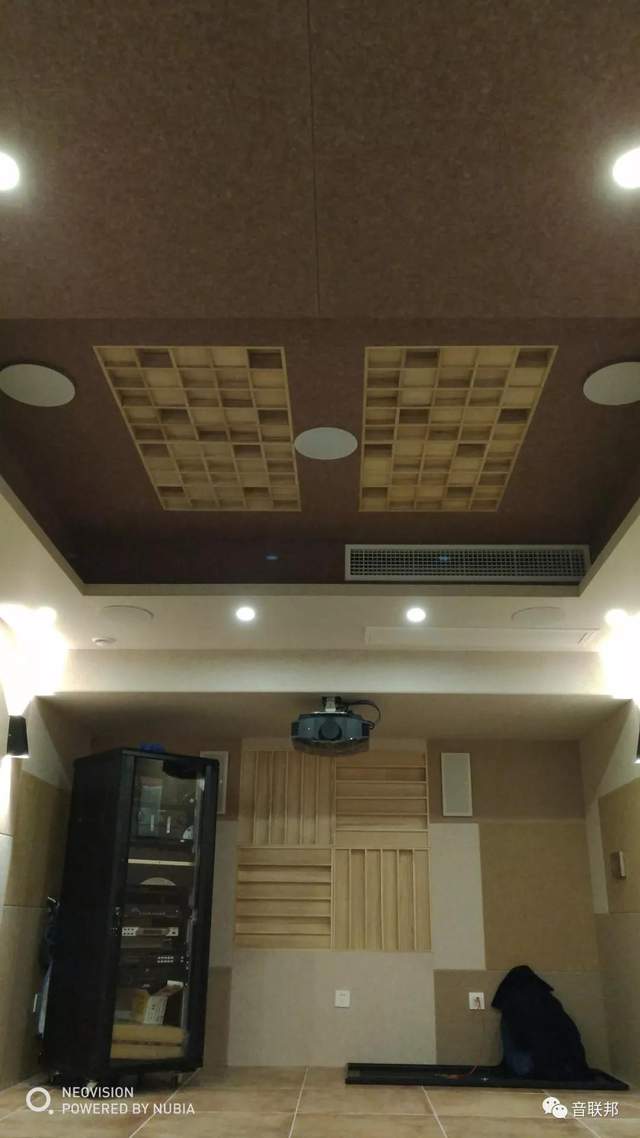

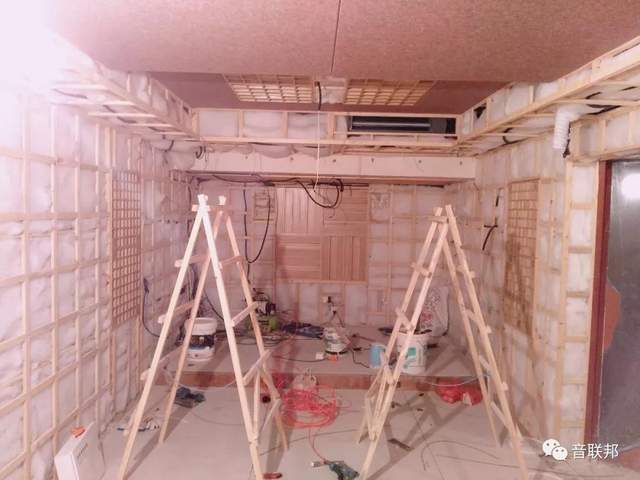

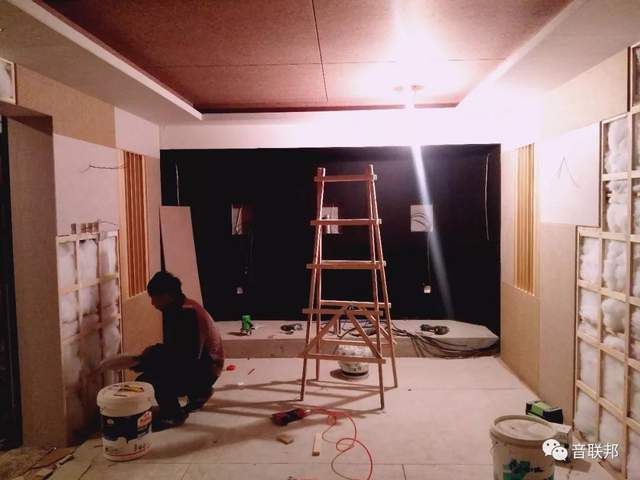

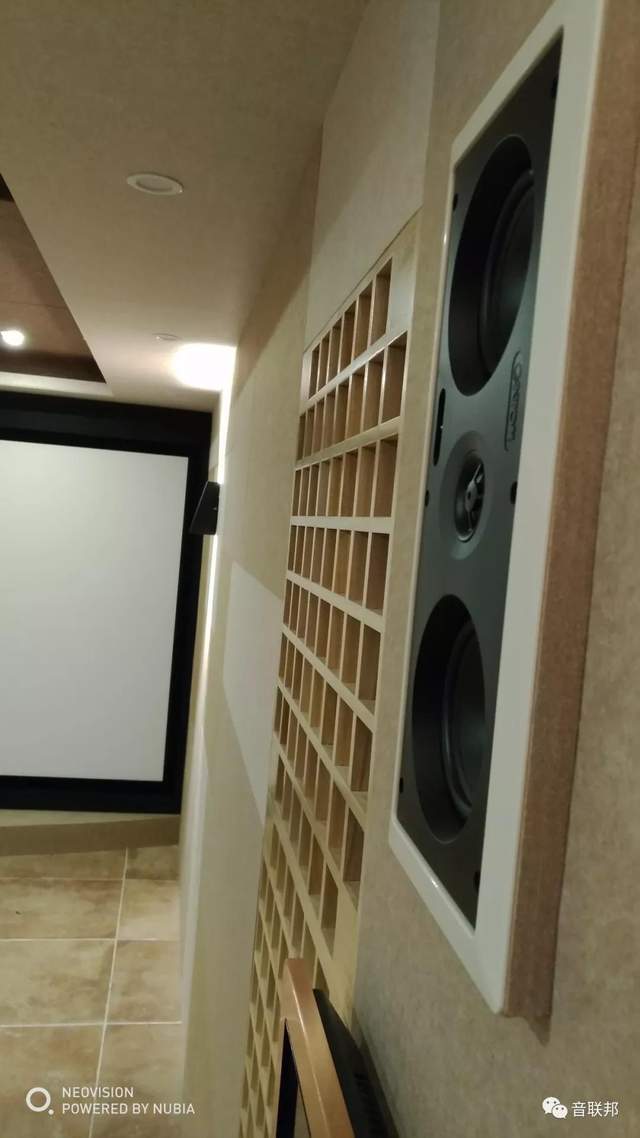

声学设计方面，通过前期的测量与计算，以及房型的独特—瘦长型、顶部层高不规则！，也考虑到业主唯一的要求“充分利用空间！“，在声学设计方面，墙体做了隔音与减震，低频陷阱的设计可以让低频效果更好的表现细节和层次感，再也没有那种低频驻波带来轰隆隆的不舒服！墙面不同部位的声学扩散模块采用嵌入式与墙体完成面平行，这样可以更好的发挥空间最大化，也保证了在房间混响系数上的专业要求！

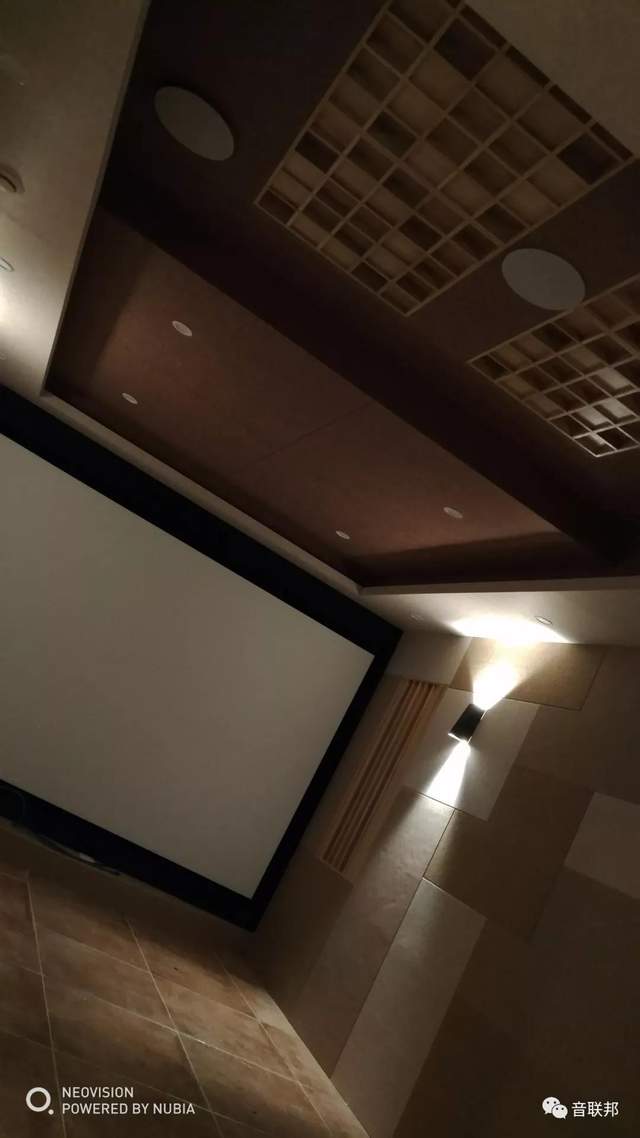

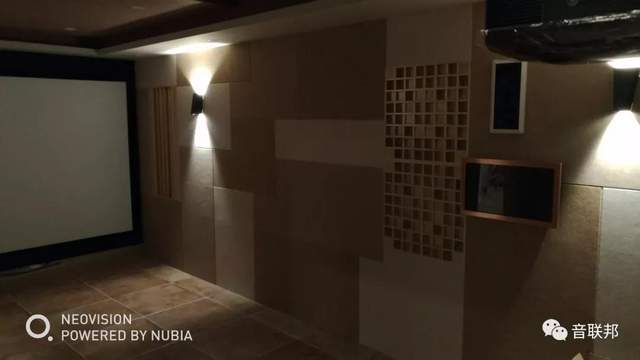

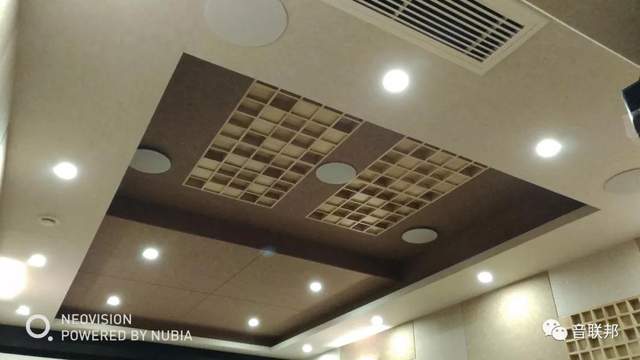

在灯光场景设计方面，通过不同的灯光种类：筒灯，壁灯以及RGB全色灯带，来打造几种不同的应用场景配合：观影模式、音乐模式、娱乐模式、游戏模式、休闲模式、TV模式、离开模式等，给影视厅增加不同的娱乐氛围！SMARTISYS智能控制系统为业主量身定制，根据使用习惯和爱好，进行编程对相应的设备与灯光进行逻辑控制，以达到更加便捷的操控与专业化设备调控完美结合！




四、设计与调试心得：

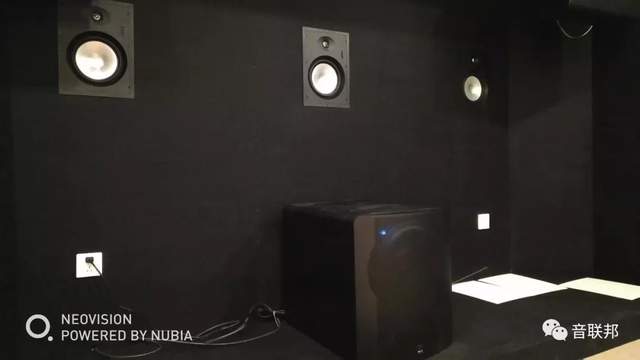

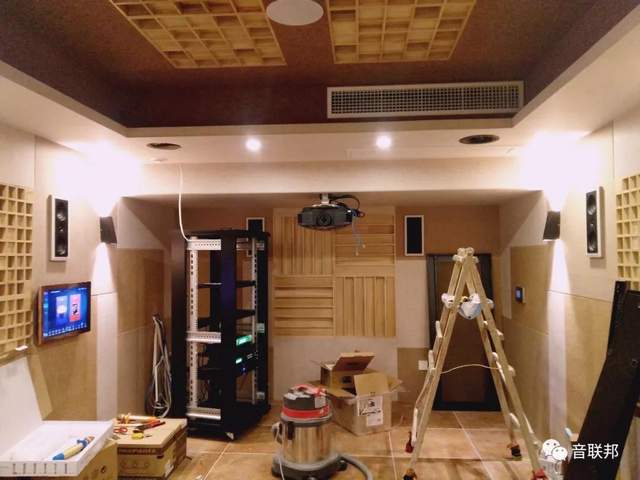

在前期的设计过程中，也遇到一些比较头疼的尴尬问题；由于房型比较独特，长度7.7米，宽度3.3米，高度就比较尴尬，高低不一，最高处2.7米，最矮处2.1米；房间两头都是矮梁，为了更好的整体视觉效果和声学效果，和业主深入沟通之后，舍弃了一边的矮梁1.3米的空间，在幕布后面做出足够的空间隐藏包括：影院前置扬声器、卡拉OK全频扬声器，还有那只体积颇大的超低音扬声器，这样也可以把幕布的尺寸尽量做大，带来更好的全视觉沉浸式画面效果，这一点也得到了业主的深度认可！


在设备调试的过程中，由于前期房间声学设计考虑的比较充分，特别是低频方面，为了得到更多的低频细节层次感，以及和低频下潜量感的很好的平衡，不仅做了墙体的减震和低频陷阱，在低音炮的选择和调试方面也是下足了功夫，最终得到了满意的低频效果！用业主的原话来形容就是：那种瞬间冲击过来的超低频效果，给沙发增加了“按摩功能“，这种感觉是从来没用过的！哪怕是在商业影院里面也是感受不到的超低频带来的痛快感！最后能得到业主的认可和满意，也是对我们最大的肯定和鼓励！



五、花絮
业主非常喜欢收集各种电影、音乐会、演唱会以及测试片段等片源，蓝光碟片和硬盘都有一大堆，也是一位影音爱好者；通过一年以来的接触，也和业主成为了非常好的朋友，会经常对听音以及各种有关声学方面进行探讨和交流，这个过程也是非常有意思的！yin
