鸡皇SONY WM-DD9 尸变，透明版DD9-光栅传感器移植

jerryfbm

以前收过一个DD9的尸体，打开一看，排线全不见了。。。淘宝咸鱼上找了半年了，也没见有卖排线的。
只好死马当活马医，自己飞线修。
实在是喜欢DD9独特的双马达驱动，但机器的设计上的原因，把主板和驱动机械分离后，一些位置开关就触发不到了，想要看到内部运转的情况的话要接信号发生器还要拨动几个开关才行，很麻烦。
灵机一动，DIY个透明版，一边听音乐一边看着里面马达磁盘飞轮转转转该多爽，于是开始动手。。。。
DD9尸体全貌

jerryfbm

要透明，必须用有机玻璃
原机的排线比较脆弱，而且也不知道机器到底是好还是坏，为了方便今后修理，尽量用插头插座代替直接焊接。
万能PCB是个好东西。

jerryfbm

然后就飞线，，一共焊了60多根线。。。。焊的眼睛都花了。

jerryfbm

把线接上就可以试机了，
果然是假尸体，就是皮带烂了，另外排线没了。其他功能完好。
30年前老机的声音还是不错的。
但是还有缺点，因为机械部分和主板分离，一些主板上的位置开关，比如控制正反面播放开关没法和机械部分联动了，用牙签搞定。
另外逻辑机芯的自动停止也玩不转了。机器只能工作5秒，然后就自停或者不停的翻面。

自停的原理是：在机器运转的时候，会带动一个贴有银色和黑色交叉的齿轮，然后主板上有一个光电装置，会照射一束红外线到齿轮上，齿轮旋转
到银色的地方，就会把红外光反射回一个光电接收器上，产生一个电脉冲。转到黑色的部分，就不会反射。。。这样的话如果齿轮在转，光电接收器就会不断的产生一个脉冲，
告诉控制IC，系统工作正常。 如果磁带到头了，转不动了，脉冲就没了，控制IC就会发出自停信号或者自动翻面信号。
为了搞定这个，找了个带闪光的手电，扣在光电接收器上狂闪，竟然也成了。。。。（第四张图）

jerryfbm

扣着太难看，反正是透明了，吧手电放在屁股面上狂闪也能骗过自停装置。
就是听首歌，把眼睛快闪瞎了。。。。。。

jerryfbm

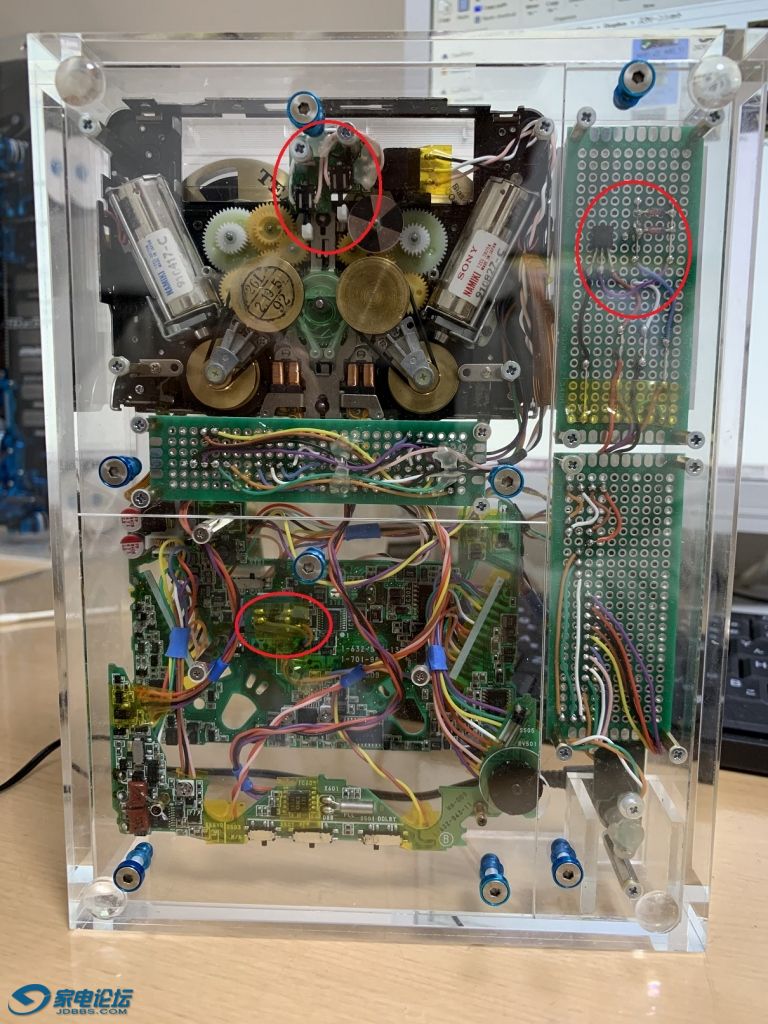

更上一层楼，
因为不想拆下主板上的状态开关（那个年代的印刷电路板都很弱，反复焊几次焊盘就完蛋了），用两个乌龟开关自己DIY个状态开关，完美把牙签摘掉了。
全自停的光电装置其实把主板上的焊下来，固定在黑白齿轮上方再飞线就能完美解决，但同样原因，没有动主板，
解决方法是自己找个AIWA单放机尸体的光电装置（和SONY的原理完全一样），只用其红外LED部分，再在网上找个LED闪光用电路，让红外LED自己闪，然后反扣在DD9的光电接受管上，人为的造一个脉冲发生器。
这个方法并不是很完美，因为全自停无法实现了。。。这机器主要是在放音乐时能看内部结构，先将就了。。。

jerryfbm

xxxxxxxxxxxxxxxx

david-ease

哈哈，这DD9玩得溜，
厉害

oldwalkman

这个厉害了

li200x

玩出境界了!!

andyok2

下次楼主把一个三磁头的卡座，拆好以后改装放入DD9的外壳里

mouse_ox

玩出最高境界了!!

医者

接活儿吗？把EX7也改一下。

haolongwei

支持手工，这东西给力啊，就是搞起来太费劲。

jerryfbm

医者 发表于 2020-12-3 15:21
接活儿吗？把EX7也改一下。

如楼下所说，太费劲了。纯粹自娱自乐。
