出几个索尼D6，D6c专用DIY线性电源

keying_tseung

一直用某宝十几块钱一个的开关电源听D6，D6c，也很嗨废，直到有一天我听到了四类铁带。。。因为工作关系一直接触的是开关式电源，所以对开关式电源有好感，又便宜又好用不是，但现实不得不让我低头，音响界还是线性电源王道。于是某宝开始找线性电源，然而看买家秀里拆机图片，厂机那个做工差，用料省，变压器铁芯黑乎乎的，惨不忍睹，实在不想下手，思来想去决定自己搞一个吧。花了好几个晚上查电路，看毒文，选中以下电路开搞：

1083最大电流7A，完全过剩，所以换成1085就够用了，看看网上评价，1085压差小，内阻小，纹波小，保护全，完全高大上，正适合装X。
方案选好，先三维建模放一下器件

这个简单电路我等电子小白完全照搬没压力，什么工作原理一概不管，什么工作方式一概不知，直接上机Layer板硬搞
这么个简单电路，画了两个晚上，小白就是小白，慢慢摸索总算画出来了，检查一下外发打板。然后就是买买买。
所有物料到位后，开工焊装

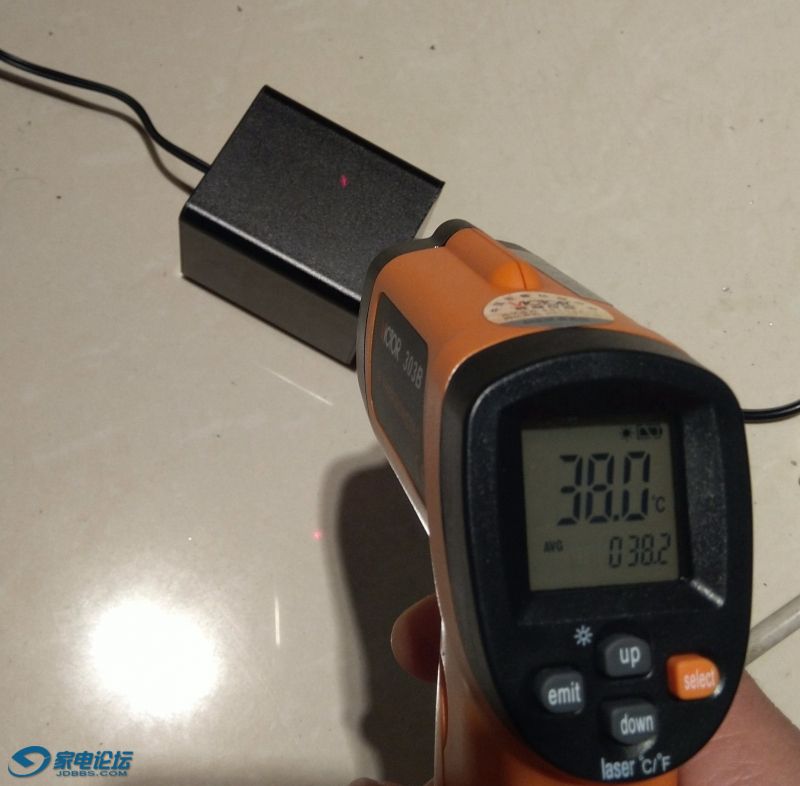

最终成品

用料如下：
铝合金外壳，拆机1085CT（全新的不敢买，买的拆机件，验证最小压差1伏，应该是正品），尼吉康金袍FW电容（我喜欢这个土豪金），5W插针式变压器，普通3C电源线，普通带磁环DC平行线，其余都是常规物料。
参数如下：
220V输入，6V输出（外正内负），600ma电流

由于做了5片板子，所以一共备了5套物料，组装了5个成品，自己留一个自用，多余的4个准备出掉，定价68元/个包邮非偏远（成本大概40元一个，相当于收个20元手工费），支付宝交易。DIY产品，无售后保修，有意请联系。

家里的猫丶

交易区新帖推荐

为手艺人顶一下

薄风

动动手果断成人材

黑鸟战士

PLAYPLAYPLAY

楼主好手艺，不过我的原装电源空载电压好像是8V多

戴晓萍266488

交易区新帖推荐

手艺人顶一下，，，，我买了大概三四十节充电电池，D6C基本不用电源，

小牛高飞

真心好手艺 线路板 外观都很好

the7th

要一个吧，pm

chenglijie2001

不能调电压，

keying_tseung

the7th 发表于 2020-11-13 16:32
要一个吧，pm

确认，收PM

keying_tseung

chenglijie2001 发表于 2020-11-13 17:28
不能调电压，

用了可调电阻，可以调最大输出9伏，但电流只有400ma了

keying_tseung

戴晓萍266488 发表于 2020-11-13 15:56
手艺人顶一下，，，，我买了大概三四十节充电电池，D6C基本不用电源，

充电电池我也有，但要经常充电，然后电压到不了6伏，在家里还是用电源听省事些

keying_tseung

PLAYPLAYPLAY 发表于 2020-11-13 15:55
楼主好手艺，不过我的原装电源空载电压好像是8V多

这个用了三端稳压IC 1085，类似的还有LM317，7806等

银河哥哥

做工漂亮,，我这也来一个

keying_tseung

银河哥哥 发表于 2020-11-13 21:53
做工漂亮,，我这也来一个

确认，收PM
