杀鸡用牛刀之DIY古董游戏发烧级线性电源

xxhit

它主要是拖三个设备：NEOGEO CD、 NEOGEO  MVS、WII。其中NEOGEO CD对电源的要求不是一般的苛刻，主电压不是常规的5V，而是5.5V，而且还要大电流输出。市面上可以使用的方案不多，其实确实也有一种廉价的开关电源方案给它供电正常使用，原装的NEO GEO CD电源也是开关电源。当然，绝对还可以给MD、FC、SFC伺服供电使用。


你可以把它看作我们童年游戏机厚重的线性大火牛的巨大化HIFI化版本。用料奢侈自不必多说，个人订制的80W浸漆方牛。15V3A和9V3A双路输出到稳压板再12V和5.5V、5V三输出，双稳压板是抄自瑞士STUDER 900专业调音台的伺服电源板。精密，纹波极低，可以支持大电流输出。全部都是高级元件。金封2N3055稳压管，精密五色环电阻。诺华大电容，ELNA小电容，可能也只有我这种疯子去用这种级别的电源去玩古董游戏机。

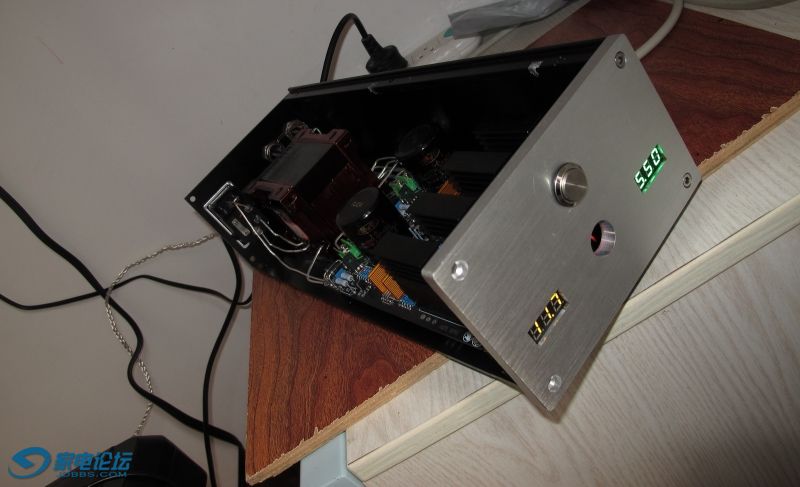

箱体为个人订制，订制回来后用镀银线搭棚焊接。背后四个航空头有一个空置预留。前面板用了两个LED电压显示板监测电压。

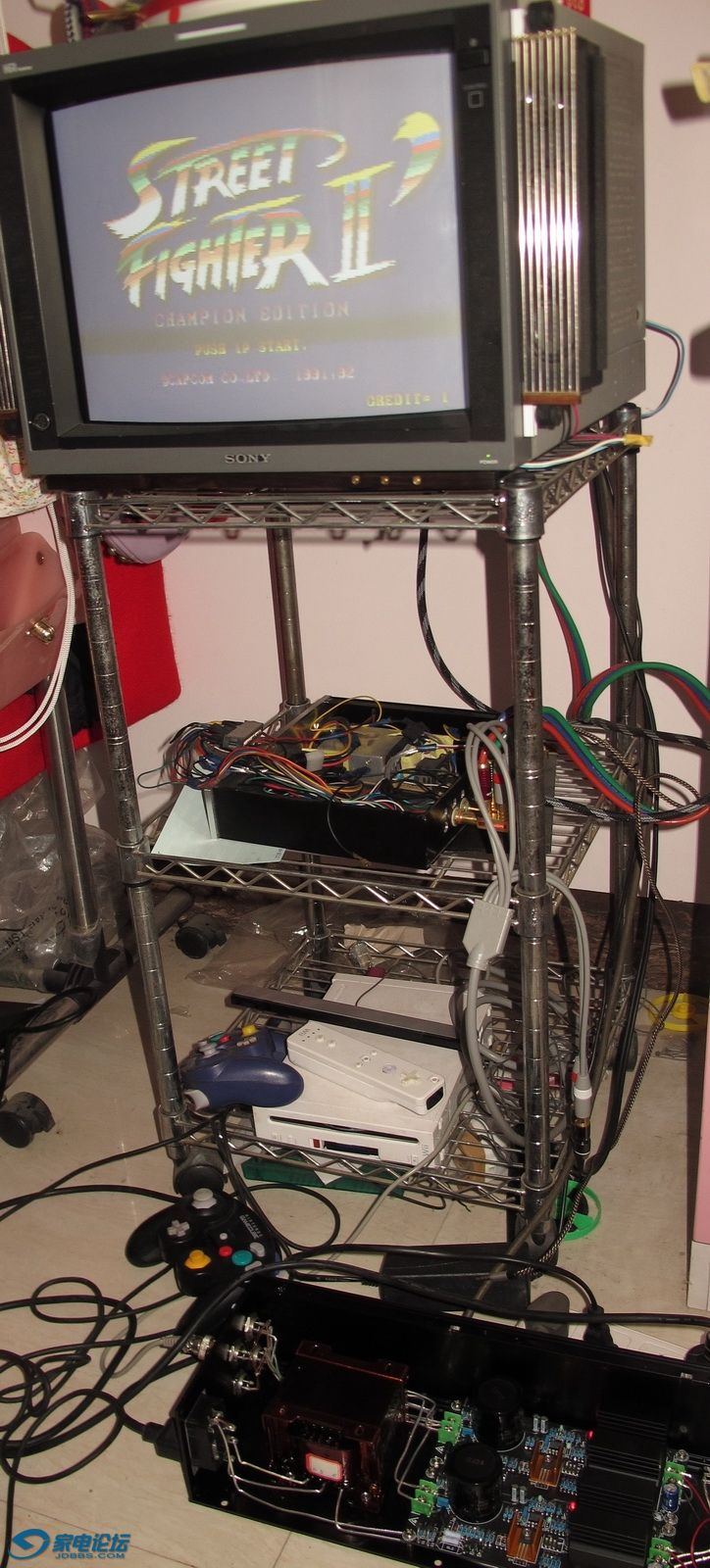

NEOGEO CD和WII分别都经过了8个小时以上的测试（运行DEMO），完全没有问题，方形变压器基本没有温升，稳压管略为烫手，但也在正常范围之内，稳定无比。如此高级的电源伺服之下，不可能存在WII被劣质电源干扰黑屏的可能。


开关电源极难杜绝纹波干扰，但好的线性电源纹波特性逼近电池甚至有些更新的线性稳压芯片更胜电池毫不奇怪，所以对于模拟式音视频输出的老游戏机，音画质肯定有正面提升影响，只是这种正面提升的程度，就见仁见智了。





















－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
