发个贴求助索尼D100

小钮扣 · 发表于 2020-8-28 12:14

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

小弟最近收到一台成色棒的D100，可惜就是不开机。拆开看了没有大神所说的插错电源烧管的现象。万能表查过。也确定那些管没有烧。所以只好查读老黑子的贴。才发现有可能是电源部份不起振问题。

那么请教一下大家如果是这个故障。是不是直接把这个TL1451A的电源芯片换掉即可？

防删1000元出掉此机。

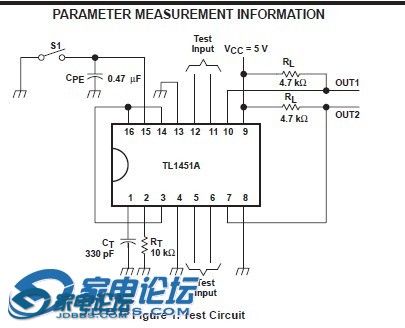

附件是老黑子修机的这个故障的图。请大个支个招。

黑鸟战士 · 发表于 2020-8-28 12:26

交易区新帖推荐

TCD-D100，PCM-D100，WM-D100？

小钮扣 · 发表于 2020-8-28 12:28

黑鸟战士发表于 2020-8-28 12:26
TCD-D100，PCM-D100，WM-D100？

索尼D100 CD随身听。

dumochi · 发表于 2020-8-28 13:27

靓声好机，现在高手越来越少了，不知道坛子里有没有卧虎藏龙。。。帮顶一下吧

wenqch · 发表于 2020-8-28 14:13

思路：首先VCC 9脚上电后，测量16 脚有无电压，16脚为稳压输出；然后用示波器看1脚RC 网络有无震荡频率，有的话，继续查7脚和10脚有无脉冲

小钮扣 · 发表于 2020-8-28 15:20

交易区新帖推荐

wenqch 发表于 2020-8-28 14:13
思路：首先VCC 9脚上电后，测量16 脚有无电压，16脚为稳压输出；然后用示波器看1脚RC 网络有无震荡频率， ...

多谢指点。话说。没有示波器。我直接买一片新的回来换掉行吗？

longlo · 发表于 2020-8-28 15:26

本帖最后由 longlo 于 2020-8-28 15:27 编辑

那IC很少坏，至少我从没遇到过。D100点不亮的原因多了去了。而且修好了才会发现齿轮可能坏了，KSS160光头也不行了…………

路漫漫其修远兮…………

小钮扣 · 发表于 2020-8-28 15:55

longlo 发表于 2020-8-28 15:26
那IC很少坏，至少我从没遇到过。D100点不亮的原因多了去了。而且修好了才会发现齿轮可能坏了，KSS160光头也 ...

是的。那个芯片。在D50MKII和D50都有。我修过很多台D50MKII。都是三极管和电容坏。这个芯片从来没坏过。所以我想应是周边的零件坏了。

wenqch · 发表于 2020-8-28 16:40

这种小功率场合，PWM 芯片坏的几率确实不大，检查4个滤波电容，和Q401 Q403 ,Q401 可能比较大

小钮扣 · 发表于 2020-8-28 16:43

wenqch 发表于 2020-8-28 16:40
这种小功率场合，PWM 芯片坏的几率确实不大，检查4个滤波电容，和Q401 Q403 ,Q401 可能比较大

对。我也觉得先检查这些周边的零件先。
但是大多数是470UF电容和三极管坏掉。

点击注册 · 发表于 2020-8-28 17:26

vb um ip好高深

小钮扣 · 发表于 2020-8-31 08:56

wenqch 发表于 2020-8-28 16:40
这种小功率场合，PWM 芯片坏的几率确实不大，检查4个滤波电容，和Q401 Q403 ,Q401 可能比较大

这个机器就是这么任性。
我前晚回去一量那芯片周围电压。吓人了。
量得各个脚的电压：

1脚 : 8.72V 2. 脚 :9.06V 3脚：9.08v 4脚：9.07v 5脚：8.74V 6脚：9.08V 7脚9.06V 8脚9.10伏。9脚：8.91V 10脚：9.09V 11脚：9.10V 12脚：8.88V 13脚：8.99V 14脚：9.04伏 15脚：8.97V 16脚：8.96v

维修手册写的是：

1脚 : 1.6V 2. 脚 :0.9V 3脚：1.2v 4脚：1.2v 5脚：1.8V 6脚：1.5V 7脚6.1 V 8脚：GND。9脚：9V 10脚：4.6V 11脚：1.3V 12脚：1.6V 13脚：1.2V 14脚：1.2伏 15脚：GND 16脚：2.4v

这样子的电压力是不是这个芯片内部全短路了？然后我查外围电压全部都是在9伏左右。是主板上其他任何焊点。都是9伏左右的高电压。请问这是发生什么鬼了？

小钮扣 · 发表于 2020-8-31 08:57

wenqch 发表于 2020-8-28 14:13
思路：首先VCC 9脚上电后，测量16 脚有无电压，16脚为稳压输出；然后用示波器看1脚RC 网络有无震荡频率， ...

这个机器就是这么任性。
我前晚回去一量那芯片周围电压。吓人了。
量得各个脚的电压：

1脚 : 8.72V 2. 脚 :9.06V 3脚：9.08v 4脚：9.07v 5脚：8.74V 6脚：9.08V 7脚9.06V 8脚9.10伏。9脚：8.91V 10脚：9.09V 11脚：9.10V 12脚：8.88V 13脚：8.99V 14脚：9.04伏 15脚：8.97V 16脚：8.96v

维修手册写的是：

1脚 : 1.6V 2. 脚 :0.9V 3脚：1.2v 4脚：1.2v 5脚：1.8V 6脚：1.5V 7脚6.1 V 8脚：GND。9脚：9V 10脚：4.6V 11脚：1.3V 12脚：1.6V 13脚：1.2V 14脚：1.2伏 15脚：GND 16脚：2.4v

这样子的电压力是不是这个芯片内部全短路了？然后我查外围电压全部都是在9伏左右。是主板上其他任何焊点。都是9伏左右的高电压。请问这是发生什么鬼了？

ZhaoHome · 发表于 2020-8-31 14:41

不要轻易怀疑芯片坏了，换来换去手艺不好，还容易弄坏芯片。
从你测量电压的结果来看，像是15脚没有正真接到电源地线上去。
再查查退耦电路电容失效。

小钮扣 · 发表于 2020-8-31 15:33

ZhaoHome 发表于 2020-8-31 14:41
不要轻易怀疑芯片坏了，换来换去手艺不好，还容易弄坏芯片。
从你测量电压的结果来看，像是15脚没有正真接 ...

好的好的。但是四粒电解电容已全部换新的了。我回去再搞一下。
