没事儿把BOSE收音机拆着玩儿（看图说话）

深海在线

我还是没有收到如何改机的资料，谁能发一个给我啊

深海在线

交易区新帖推荐

火热的心，等了半个月，冰凉了

zpp1112

今天买了一台，400元，在10多台机器里挑的，都是烂机器，
还好，挑了台比较满意的！
回家拆开机器，没找到前面说的改220V电压的地方，是不是有些机器改不了啊？
麻烦！只能接变压器了！

mccb

我也买了一个，主板是04年的，很新。就是单数台很闹心。想改了，可不知道怎么改呀

mccb

阿川大哥哪里去了哇？！我们需要你呀

阿川

交易区新帖推荐

不好意思，我还以为这个帖子已经永远沉在海底了，没想到.........看来大家同是天涯沦落人

改频的方法其实已经说过很多次了，大家认真看前面的图，可以用5-10K左右的电阻焊在空位上试试。

我们国家的FM及AM标准如下,大家就不要苛求AM 步进频率1kHz了，毕竟标准是这样

FM 频率范围 Turning  Range   87.5MHz ~108MHz
FM 步进频率 Step 50kHz
FM 天线输入阻抗 Antenna  Impedance 75Ω
AM 频率范围Turning  Range 552kHz~1620kHz
AM 步进频率Step 9kHz

对于不同的机器，最准确找到位置的方法就是查找芯片的管脚功能，jxjjxj 应该是个高手，他只是问了一下改的位置，马上就查找了相关芯片，触类旁通，将所有BOSE的改频方法搞清楚了，大家也不妨细心看看这些芯片的名称，然后再到网上查找相关资料，就会查到相关改频位置

kanecheng

希望兄弟们能有wave cd2代的改频的解决方案啊, 高手们能指点一下么?

mccb

[s:16]感谢阿川地主的回复！！阿主真是一贴激起千层贴，呵呵。[s:99]
本人动手能力不强，看着这个满是贴片原件的东西发晕，看来一定要把机器大拆八卸了，不管结果怎么样，先试它一试！
我觉得还没改好的同志们应把进展站内短信交流一下，看看咋弄

[ 本帖最后由 mccb 于 2006-12-24 18:41 编辑 ]

mccb

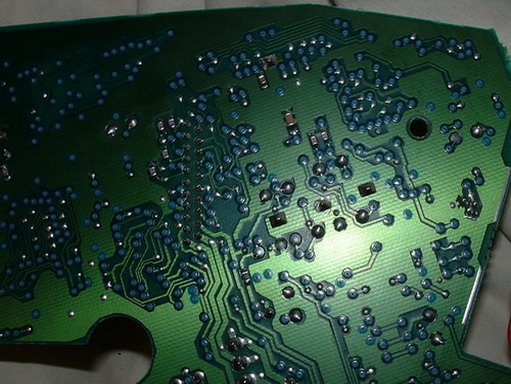

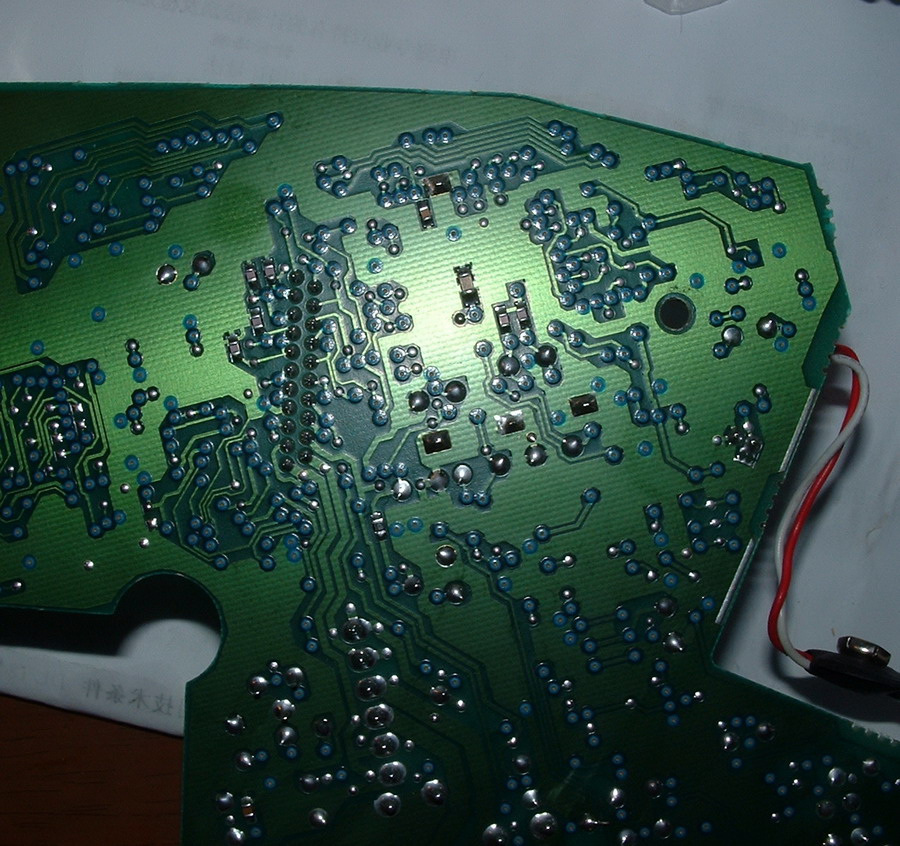

把小盒子背面贴上来，供高手们研究一下！ 希望有成功的兄弟们交流一下。mail：mccb1@126.com

阿川

应该把铁盒里的芯片型号拍出来，光看后面不行的

mccb

图上的铁盒被我从一面撬开了，看到了芯片：moto的单片机，MC68HC  705C9ACFN，

机器装回去后，这破玩意儿AM没声音了[s:29]，其它正常。


连单片机都弄出来了，这下头大了，改频之路不知道是不是走到了尽头。[s:8]:Q 。

[ 本帖最后由 mccb 于 2006-12-25 02:58 编辑 ]

阿川

原帖由 mccb 于 2006-12-25 02:49 发表
图上的铁盒被我从一面撬开了，看到了芯片：moto的单片机，MC68HC  705C9ACFN，

机器装回去后，这破玩意儿AM没声音了，其它正常。


连单片机都弄出来了，这下头大了，改频之路不知道是不是走到了尽头。:Q 。

别着急，慢慢来，不知道是不是软件设定的，也许有什么按键可以设定的

mccb

找遍了主板上面也没有开关，要是软件设置，那就…………

AM不出声音的问题：发现AM天线1、2、3、4连线中的1、2被我弄断了，可焊上之后还是没声音。

[s:99]多谢阿地主的鼓励！ 继续寻求解决之道[s:18]。

已经把主板图片mail给顶尖高手jxjjxj l了，希望能够得到回复。

jxjjxj

本人因家中大事2月未能上网。今日偶来，居然人气不错。改频的理论及实践前贴已经讨论。10K左右的电阻焊在空位上，一般不会损害元件。本人打字缓慢无法在这儿深入讨论。
jxj2jxj@126.com
                                                      南京网友可面吾。

mccb

[s:99]顶尖高手jxjjxj终于出山啦！！并给我回了mail，多谢高手！！

现在收音机没在身边，到时致电jxjjxj！一定得把这BOSE蹂躏S ！！[s:97]
