求助，求一个山水D-W10卡座维修手册，修不好了

shadoweyes · 发表于 2020-7-13 22:29

您需要登录才可以下载或查看，没有账号？注册

x

具体故障就是a卡座不能录音，按了录音键只是播放，监听出来的是输入的音源，但是指示灯没有显示录音状态，实际上也是没有进行录音，既没有抹音也没有录音

shadoweyes · 发表于 2020-7-13 23:01

b座则全部正常的

shadoweyes · 发表于 2020-7-13 23:05

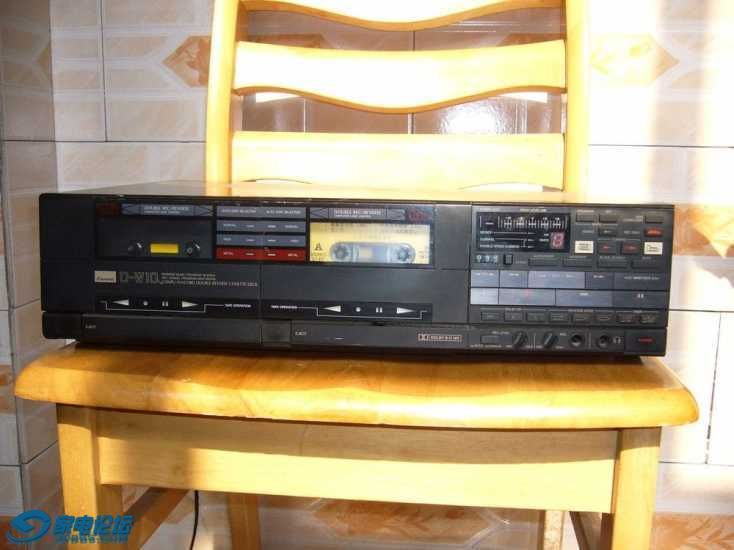

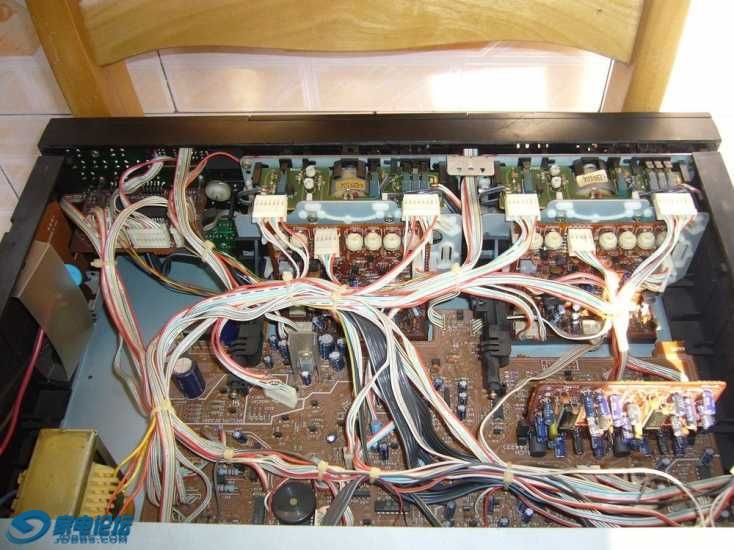

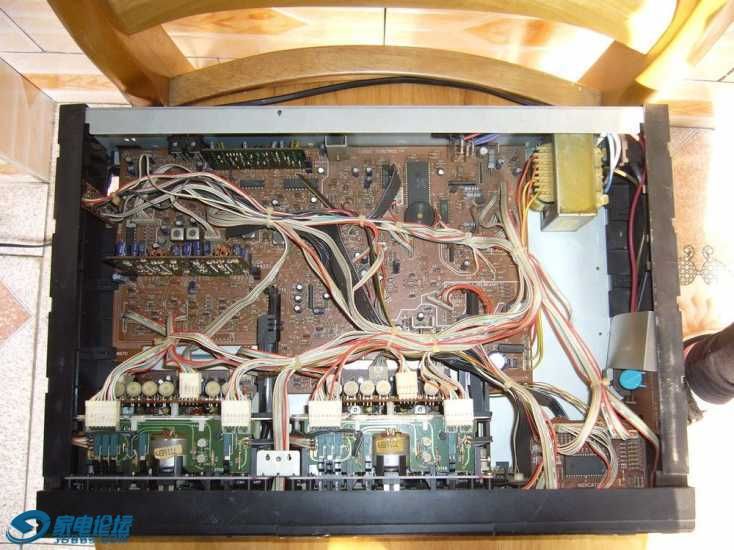

借几张图吧

shadoweyes · 发表于 2020-7-13 23:21

两个机芯对调后，还是a卡一样的问题
初步检查a卡插接件，没发现断路

咝咝入扣 · 发表于 2020-7-14 08:33

检查防误抹触点是否接触不良了

shadoweyes · 发表于 2020-7-14 11:44

咝咝入扣发表于 2020-7-14 08:33
检查防误抹触点是否接触不良了

谢谢，这个确实是个思路，回去检查一下。
只是两个机芯对调后也是同样的a卡问题

wuyun4651 · 发表于 2020-7-14 12:05

咝咝入扣发表于 2020-7-14 08:33
检查防误抹触点是否接触不良了

的确是老手！

退一步，即使不是这问题。也是解决这个问题的途径！

suline · 发表于 2020-7-14 14:09

咝咝入扣 · 发表于 2020-7-14 14:41

shadoweyes 发表于 2020-7-14 11:44
谢谢，这个确实是个思路，回去检查一下。
只是两个机芯对调后也是同样的a卡问题

那就检查A卡防误抹触点信号传递到在主板上的相关线路。没注意到你是两个卡都可以录音的。

shadoweyes · 发表于 2020-7-15 01:55

suline 发表于 2020-7-14 14:09
https://elektrotanya.com/sansui_d-w10.pdf/download.html

感谢，不大好搜索到

shadoweyes · 发表于 2020-7-15 12:24

咝咝入扣发表于 2020-7-14 14:41
那就检查A卡防误抹触点信号传递到在主板上的相关线路。没注意到你是两个卡都可以录音的。

已检查，线路没问题。
另外，为了防止失误，直接将控制集成块的对应管脚飞线短接（相当于开关闭合），也不起作用。没方向了，唉
