AIWA随身听J202MKII，通电后，没声音。

缤纷的天空 · 发表于 2020-7-15 17:55

后壳金属板屏蔽接地线，有点短。

hewhl · 发表于 2020-7-15 17:57

交易区新帖推荐

正确接法

缤纷的天空 · 发表于 2020-7-15 18:09

缤纷的天空发表于 2020-7-15 17:52

这电路板是-爱华J202的图，与爱华J202MKII的不同吧？

缤纷的天空 · 发表于 2020-7-15 18:11

hewhl 发表于 2020-7-15 17:57
正确接法

在电路板中的黄色线也太短，不能连到你要所调换的位置上？

缤纷的天空 · 发表于 2020-7-15 18:41

fengshuai_1984 发表于 2020-7-15 17:24
后壳金属板屏蔽接地线。焊接在电路板背面最大的那个地焊盘上即可。

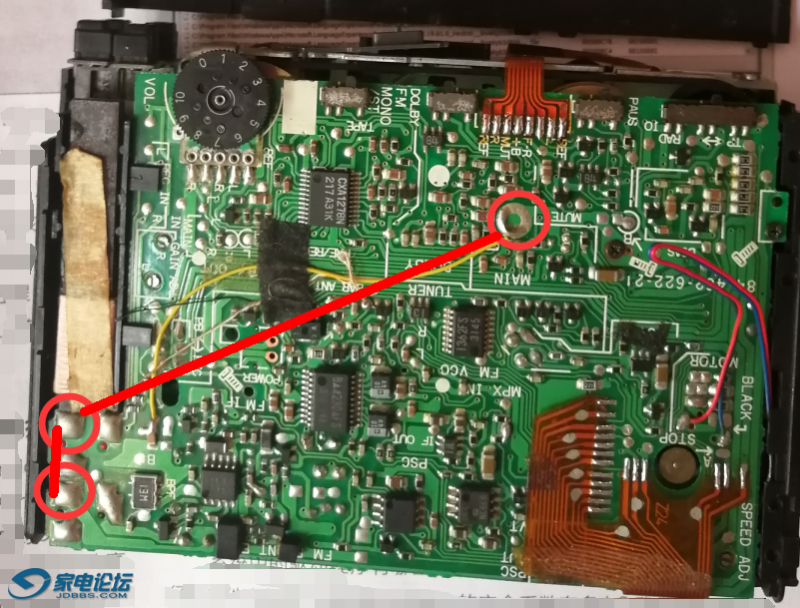

用万用表测量了，3个红圈是想通的，是地线吧？

缤纷的天空 · 发表于 2020-7-15 19:36

交易区新帖推荐

fengshuai_1984 发表于 2020-7-15 17:24
后壳金属板屏蔽接地线。焊接在电路板背面最大的那个地焊盘上即可。

多谢了

tntll · 发表于 2020-7-15 22:27

你这个明显是洗过板的，虽然洗板会使维修简单化，但后期使用中可能会出现莫名其妙的问题，这也是洗版的缺陷

修202要静下心来，慢慢修，然后再用两三年，如果没问题，就算修好了

202完全修好，没有任何问题的，我也就修好五台，其它有四五台都有些小的缺陷，还有两台修好后又坏了，好久中彩票高兴了再研究下

主要精力还是放在欣赏音乐上

缤纷的天空 · 发表于 2020-7-15 22:54

tntll 发表于 2020-7-15 22:27
你这个明显是洗过板的，虽然洗板会使维修简单化，但后期使用中可能会出现莫名其妙的问题，这也是洗版的缺陷 ...

你好有电路心德

缤纷的天空 · 发表于 2020-7-15 22:55

tntll 发表于 2020-7-15 22:27
你这个明显是洗过板的，虽然洗板会使维修简单化，但后期使用中可能会出现莫名其妙的问题，这也是洗版的缺陷 ...

真坏了，要找贵兄了。

zl0453 · 发表于 2020-7-15 23:55

PM没法发图，找了个你帖子回吧。底壳的屏蔽线焊在红圈处的

zl0453 · 发表于 2020-7-15 23:57

tntll 发表于 2020-7-15 22:27
你这个明显是洗过板的，虽然洗板会使维修简单化，但后期使用中可能会出现莫名其妙的问题，这也是洗版的缺陷 ...

我的那台202修复有2，3年了，还是稳稳得好听，看来是修好了

缤纷的天空 · 发表于 2020-7-16 14:00

zl0453 发表于 2020-7-15 23:55
PM没法发图，找了个你帖子回吧。底壳的屏蔽线焊在红圈处的

多谢的。

huang00189 · 发表于 2021-7-31 17:28

feelnianhua 发表于 2020-7-13 22:33
别试了，两个可能：1.电源管理芯片旁边应该有个贴片小电容挂了，打开可以感受到管理芯片正在发烫！2.上上家 ...

huang00189 · 发表于 2021-7-31 17:30

二娃1984 发表于 2020-7-15 16:23
我买了3个爱华都是这样的情况后来当尸体卖了

技术不到家啊

生鱼片7219 · 发表于 2021-8-6 10:18

本帖最后由生鱼片7219 于 2021-8-6 10:19 编辑

开机显示正常，LED指示灯不亮明显是部分电源供电的问题，既然原来使用是好的，现在不能用了应该是比较简单的故障，就看你能不能找到故障点。图纸上LED就是通过R94直接与电源线连接，还共同与功放芯片TA7688的电源供电连接，估计应该是板子上部分供电的线路有断路的地方。顺着这条线去查，重点查板子上各个芯片的电源点，相信你应该能找到问题所在。
