Pioneer先锋电唱机 PL-30LII的油压唱臂故障求救

cdboyw

Pioneer先锋电唱机 PL-30LII的油压唱臂故障求救

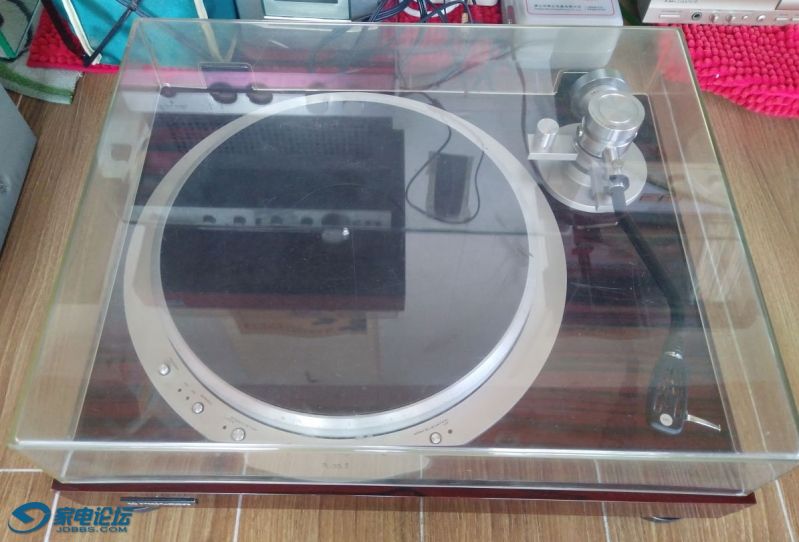

本人淘了一台Pioneer先锋电唱机 PL-30L  回来，唱臂是电子控制的液压升降，一开始都是一切正常，不料家人手贱看其唱臂运输时漏了一丁点油出来而且感觉下降比较缓慢，所以拧开唱臂上有Oil Damp字眼的盖子后灌注了一些液压油进入，后面发现底板开始渗油就知道不妥，结果升降按键操作时唱臂就不再有反应了，一直处于升高位置，始终无法下降下来，估计唱臂下方的某些传感器可能被油泡了所以失灵。所以在此特意找各位大神、黑友求救，指点指点如何解决这个问题，下附上拆开后的照片。万望各位多多指点！  感谢！

cdboyw

交易区新帖推荐

上班自己顶一下

发烧有节制

把油放掉，切断控制系统，改纯手动，高档的唱机都是纯手动的

cdboyw

发烧有节制 发表于 2020-6-26 13:17
把油放掉，切断控制系统，改纯手动，高档的唱机都是纯手动的

我的偏向还是想把它修复好。   但如果需要改手动的话，提升唱臂该如何改呢？ 谢！

发烧有节制

cdboyw 发表于 2020-6-26 17:43
我的偏向还是想把它修复好。   但如果需要改手动的话，提升唱臂该如何改呢？ 谢！

粘一个塑料小把手，当然针压要重新调整一下

发烧有节制

交易区新帖推荐

你这个唱头壳上已经有个小把手了

cdboyw

发烧有节制 发表于 2020-6-26 17:55
你这个唱头壳上已经有个小把手了

唱头架上有把手，但播放中途不能暂时升起唱臂固定在高位了

cdboyw

还是想修改原装的结构，不知哪位大侠可以指导知道呢？

石更

网上搜油压唱臂原理

澳門客

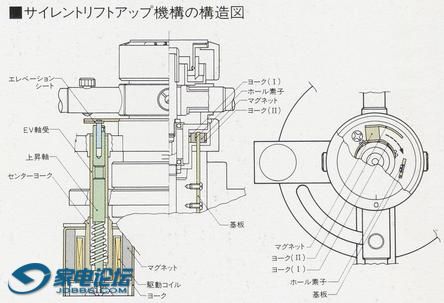

不是油壓，油只用做減速，白色圓盒裡是一個線圈，通電控制裝有彈簧的中心頂軸做升降控制，維修這個首先要知線圈是否有開路，按升降控制鍵是否有電供去線圈，其餘就是頂軸及彈簧清潔，減速油多少問題

发烧有节制

澳門客 发表于 2020-6-27 12:01
不是油壓，油只用做減速，白色圓盒裡是一個線圈，通電控制裝有彈簧的中心頂軸做升降控制，維修這個首先要知 ...

专业的指导！！

naruto9876

这玩意太难捣鼓了，不过声音确实好！

cdboyw

澳門客 发表于 2020-6-27 12:01
不是油壓，油只用做減速，白色圓盒裡是一個線圈，通電控制裝有彈簧的中心頂軸做升降控制，維修這個首先要知 ...

十分谢谢这位前辈的指导和说明，我初步也是大致了解了这个原理，我发现这个油压只是一种阻尼效果的升降缓速作用，就是缓升缓降之类，真正动力就是澳门客前辈所说的线圈构成的电磁铁作为动力的，而且我这个型号中电磁铁是作为降臂的动力，提升是靠本身有一个弹簧一直支撑的，所以当我拆下唱臂时是一直在升高支撑位置的，轻轻用力是可以把抬臂压下的。
但现在问题是我按升降键时发现旁边的LED从长亮变成瞬间闪了一下后继续长亮，按照了解长亮是代表升臂指示，我推测是在唱臂台中的有个循迹角度传感器处有问题，让线路板一直接收信号是误认为在类似完成唱碟等自动升臂的角度位置信号，所以我如何按按键它都一直不给降臂指令，这就可以解释线圈一直无供电输出。（这款PL-30LII是有唱完自动升臂功能的），测量过线圈的电阻约82欧不知道是否正常。
整体说请教给位前辈谁能指导下如何检查或修复唱臂循迹角度传感器处的检修方案，看表面要想拆下传感器的小线路板需要焊掉全部唱臂线和电磁铁线圈的细丝铜线等，或谁有维修手册吗？不然实在不敢轻举妄动，先感谢各位！！
