索尼 sony RM-9g线控改装用于TCD D7 D8 彻底成功啦

sz一只鱼

首先感谢坛友@xianpaocai 免费寄来线控两个用于实验。

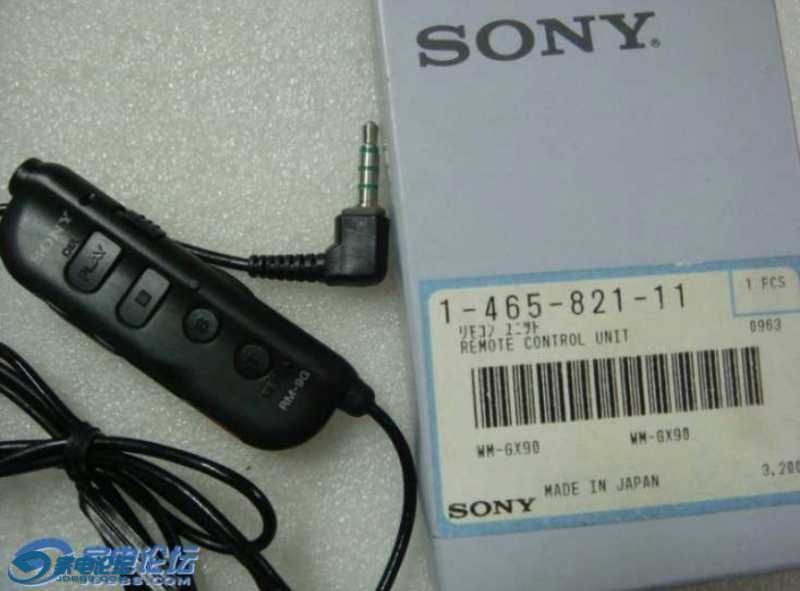

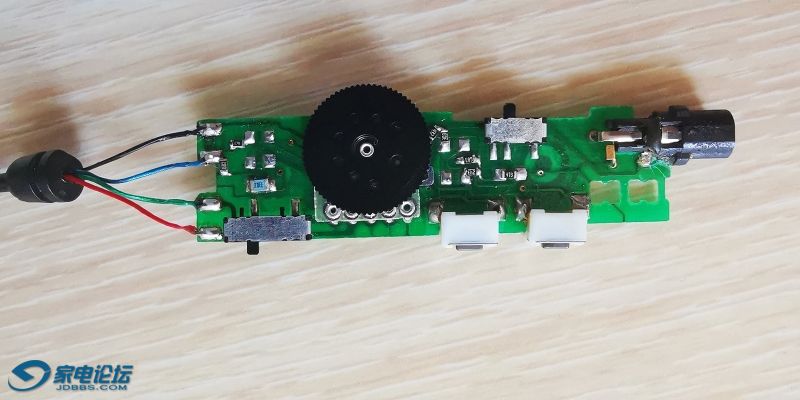

拆开分析线路。并根据手头买到的电阻值实际测试数值如下图


焊好电阻如下图



现在情况是：可以线控操作播放 快进快退 停止 音量调节可以用电位器也可以用下边两个不用的按键做调整。
但是 耳机没声音
检查了耳机连线到线控再到主板都是相通的。而且用表测主板是耳机触点耳机也是有声音出现。
拔掉这个线控直接插耳机到主机上声音也是正常的。

不知道是什么原因。

原因就是机器自动静音。

解决方法是在控制线和地线之间并一个大电阻即可，我手头最大的阻值是270k，完全可以使用。





这是最终数值调整。并经过测试完全可以实现既定功能。
不过线控也折腾的不行了。需要找个新的直接改。

stop电阻增加到92k是因为REMOTE和地之间并了一个540k电阻。
录音键改成avls功能。这个功能需要长接触实现。不过用处不大。
