麦景图MA7000左面功率管发热厉害，求大神

zhaojun68310@

名线名声 发表于 2020-6-11 13:10
麦景图找香港升和，

谢谢您，能否提供一下联系方式呢？

zhaojun68310@

交易区新帖推荐

子弹 发表于 2020-6-12 14:55
这台机器不能再继续用了，防止损失惨重。我给你的建议：
1记住已经调过的地方。
2很可能推动管或功率管长 ...

谢谢您的宝贵意见，买的是行货。

formula

静态单边发热严重故障时手动调偏流基本是无效劳动,那个是没有问题时才进行调节用的, MA7000 使用的是内置感温二极管的ThermalTrak功率管,少量偏差是可以根据驱动管芯温度自动调节偏流的,故障情况下调偏流则不能解决任何问题。
这种情况下首先要排除偏置电路及偏置驱动管的故障, 另外这个功放每边用了6对功率管进行并联驱动,正常调节时通过预留插头测单组功率管发射极电阻电压调偏流,但故障时需要把每一对功率管的发射极电阻电压进行测量对比,排除其中单组失配输出偏差的问题。
应该说在该机有完善保护电路的情况下解决单边发热问题并不难,但是要修复到出厂性能却并不容易,该机的功率管都是经过匹配的,极端情况下曾经有需要把单边所有的功率管都进行替换才能理想修复的事例,因为一般情况下你买来的功率管是和原功率管是不匹配的。
700开机费对于这个档次的机器应该很便宜了,很多行业更昂贵的设备还有采用固定报价的,但是原厂售后提供服务却没有配件就大打折扣了。

大道不行

楼主胆子大，麦景图卖这么贵不是没道理的，出故障很正常，但是自己维修想达到出厂的声音则基本没可能，故障可能性有很多种，你遇到的情况基本上是原件数值发生变化自激了，没有线路图没有一定的能力无法检测到故障原因的。如果是大管劣化则一定要返厂更换，自己是无法买到符合设计的管子的。700元检测费真不能算贵，一个大师傅一天不一定能找到故障原因，而且还要保证你恢复到出厂时的数值和声音。如果对声音要求不高的可以找个当地的维修师傅（卖卡拉OK设备的地方，有些师傅能修），但是声音不一定保证。

我爱Callas

简单一点“

1.测量一下不发烫正常管子射极电阻上的电压，可计算出正常的静态电流，公式：U/R。再测量发烫管子射极电阻上的电压，计算出正常的静态电流，两个电流相比较初步判断出问题。
2.调整：正反时针调整蓝色电阻，观察射极电阻上的电压和正常边电压基本一致就OK！
3.射极电阻就是板子上的水泥电阻。一般0.22欧姆。

不要把麦记看得很神，低频放大电路原理很普通，几十万的功放也就是那个套路。特别是这种静态电流可调整的机器，出问题的概率很大。

名线名声

交易区新帖推荐

www.richcomav.com 他们网站有联系方式

好人找好人

小小小胖子 发表于 2020-5-25 14:02
我一直以为麦景图那种高级货功放用高级货电容，没想到，也是红色威马电容

红威马电容就是一般的工业用电容，与HiFi没有一点关系

老顽豆

80楼说的对，这种电路很普通。看图片功放管是P和N组合的对管，应该是共射极，先测下各个射极水泥电阻电压，算下电流多少毫安，这样可排除某个对管有没问，不要认为温度不高的就正常，一般厂家设计静态电流每管约30∽50毫安，这对管就按60∽100毫安。

老顽豆

有没问题

老顽豆

正常情况修这类电路无需电路图的，要求有电路图才能修好，那也是让人担心的。

黄成生

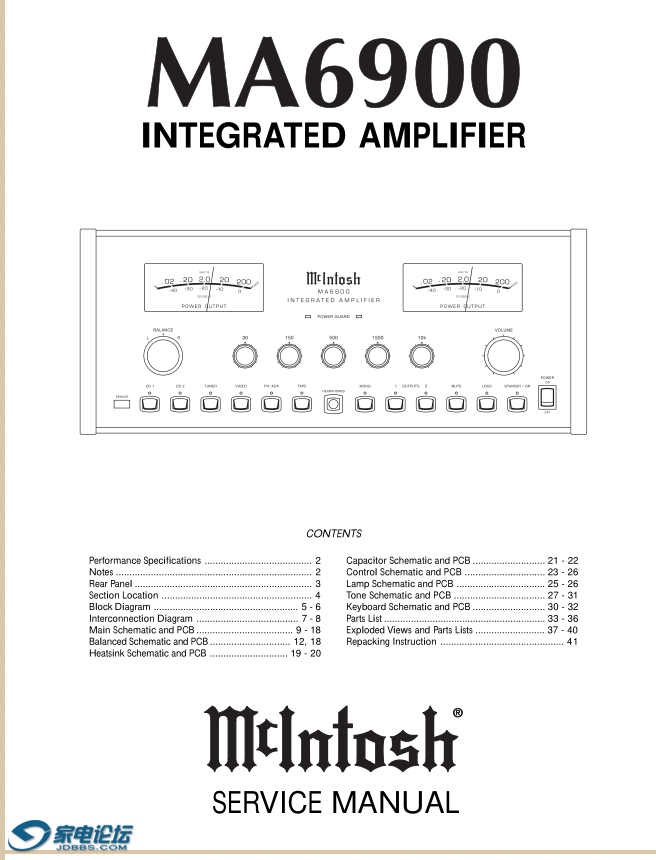

我有MCINTOSH MA6900图纸

zhjzhjzhj

名线名声 发表于 2020-6-16 13:48
www.richcomav.com 他们网站有联系方式

这是最给力，最靠谱的推荐！找代理售后维修保养中心（852）29477210

222230

"调整可变电阻，到最小值，温度下来一些，但还是比正常边热"---------如果确实这样就再偏署电路并个合适的电阻再调。有无自激用万用表电压交流档量一下就知，看能不能再降，万用表和电原理都不懂就不要自己来整。功放是双声道的，对比着测量，不太难的。找个可靠些的师傅给多些工时费，两边的乜数据都能测给你。没那么神秘的。------不过你能这样要求就没人太愿意给你修了！

222230

"看来麦家图只是浪得虚名，还是金嗓子质量好"-------金嗓子也有坏啊！值得安慰是它家机子跗电原理图。

发烧有节制

前几天又把东芝笔记本的电源接口修好，仅仅花了12元从某宝买了配件，但需卸掉正反面的所有螺丝，硬盘，光驱。。。键盘。。。等，才能更换，然后在复原，哈哈
