AIWA HS-JX50 上电后磁带初始化正常，但按键都不动作

jerryfbm · 发表于 2020-5-24 12:03

您需要登录才可以下载或查看，没有账号？注册

x

已经查过排线没有虚焊，REMOTE CONTROL的开关也没问题，
下一步应该从哪里开始查？

请教众位修理打理的大拿们。

谢谢。

ccwzjsy · 发表于 2020-5-24 12:48

这种机器，还是先排查电容漏液腐蚀点，跑线路，可能是表面完好，阻值变大，也可能是过孔断线

sz一只鱼 · 发表于 2020-5-24 22:10

我觉得还是那个hold电路锁住了

医者 · 发表于 2020-5-25 07:14

ccwzjsy 发表于 2020-5-24 12:48
这种机器，还是先排查电容漏液腐蚀点，跑线路，可能是表面完好，阻值变大，也可能是过孔断线

过孔为什么会断线呢？不会有物理损伤吧？

医者 · 发表于 2020-5-25 07:14

sz一只鱼发表于 2020-5-24 22:10
我觉得还是那个hold电路锁住了

这个思路很正点！

ccwzjsy · 发表于 2020-5-25 11:52

医者发表于 2020-5-25 07:14
过孔为什么会断线呢？不会有物理损伤吧？

铜箔变黑腐蚀后不导电。

医者 · 发表于 2020-5-25 12:03

ccwzjsy 发表于 2020-5-25 11:52
铜箔变黑腐蚀后不导电。

那是不是把那个孔捅开，然后穿跟飞线过去两边一焊接就可以了

ccwzjsy · 发表于 2020-5-25 12:06

医者发表于 2020-5-25 12:03
那是不是把那个孔捅开，然后穿跟飞线过去两边一焊接就可以了

对，用表量一下，阻值变大就要这么搞1-2欧问题不大

jerryfbm · 发表于 2020-5-26 23:44

感谢楼上各位指点，已经搞定。
是VCC到REMOTE OFF 之间的线路中一个过孔失效了，修复过孔后机器全部正常。

1025 · 发表于 2020-5-28 17:07

上图康康啊

jerryfbm · 发表于 2020-5-28 23:14

在网上下了个维修手册，从每个IC的电压开始测，发现2块负责转换按键到电压的两块IC：BA3818F的VCC都没电压，所以怀疑是电源到REMOTE切换键的有问题，
用万用表量了一下，就发现了。

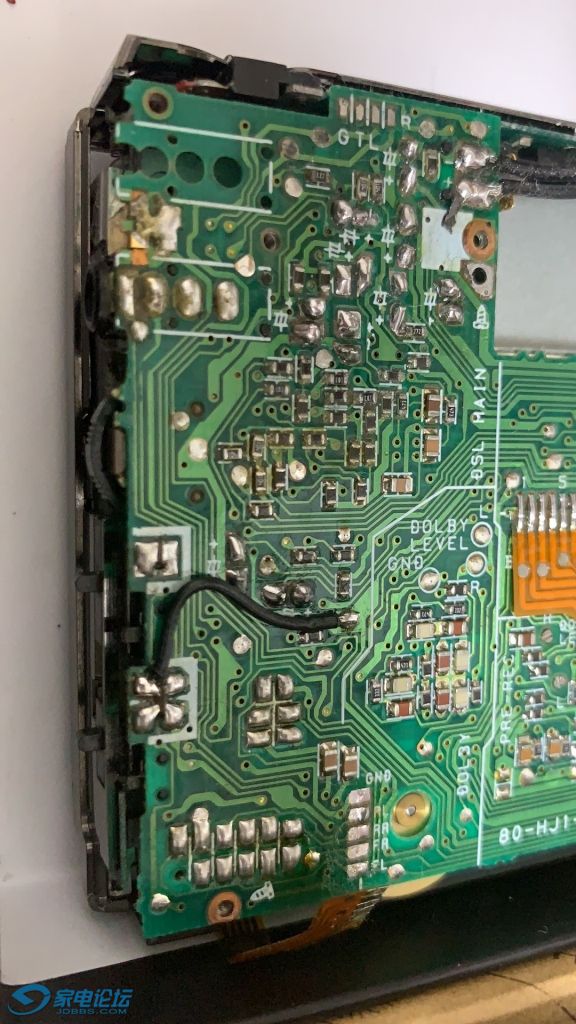

但过孔被微动挡住了，用铜线修过孔的话太费时间，直接飞了根线就搞定了。

dd-wmt · 发表于 2020-5-29 11:04

羡慕懂维修会动手的大咖们

99546988 · 发表于 2020-6-24 16:05

分析的很有道理，水平绝对高，就是飞线，还可以更漂亮一点

hgsjf · 发表于 2020-6-24 19:37

弄一根绿色的细线飞漂亮
