一台wm-f65维修记，图多话啰嗦，高手请忽略

秦皇岛小张

   前天晚上上网溜达，发现这台机器F65.卖家描述，磁带正常播放无颤音，右耳无声，收音机不通电。
    交流得知，两个收带大齿轮均完好，这就很难得了。于是拍下了，计划回来研究一下为啥右耳无声，收音机不通电。



    昨天傍晚收到，晚饭后有空研究一下它。
打开可见，内部基本原样未动。只是前人似乎修理过右耳无声的问题，因为耳机座可见焊点很壮观，绝非原厂风格。



先不管这耳机座了，先研究为啥收音机不通电。
此时用外接电源供电，拨到收音机档位，发现指示灯可以亮了！难道捡了个漏？帅不过三秒，闻到一股淡淡的糊味。赶紧扒掉插头仔细研究哪里有烧糊的痕迹，然而竟然没有发现明显糊的地方。

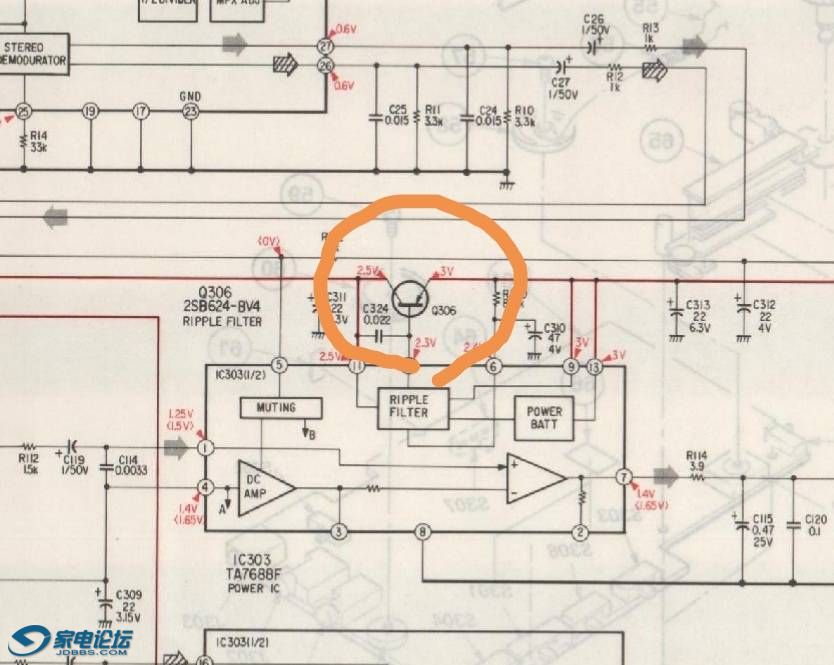

于是胆战心惊的反复通电几次，用手快速触摸各处，终于找到了发热区域，如下图，就在这个圈里。


因为手指头就能摸这么大的范围了，于是分析此部分电路。按图来说，这里就是一个控制后级音频放大和收音机供电的三极管开关电路。






分析可能是三极管本身性能变差，电流流过后发热严重。此管型号BV4，我找遍手边的废板子，只找到一个BV5，琢磨不行也就先凑合换上再说。
忽然想到，磁带部分工作正常，耳机可以出声音，那么就是说后级音频放大应该没问题，这个三极管这时候也在工作却不发热，证明三极管没问题。发热的原因可能是收音机电路存在短路故障，导致流过三极管电流过大引起发热。
再找到电路图，寻找路径，发现收音机供电其实相当简单。就是从这个三极管出来的电压，直接通过开关送到收音机芯片28脚。



测量28脚对地电阻，果然呈现短路状态。心中一喜一惊，喜的是问题基本找到了，惊的是万一芯片坏了可就糟糕了。
接着运用排除法，先把外围两个电解电容拆下。当拆到C9 的时候，发现28脚对地恢复阻值，不再呈现短路状态！心中万分高兴。再单独测量此电解电容4V 220UF，外观无任何损坏痕迹，也没有漏液表现，但万用表测量，却是短路状态。




从旧板子拆一个同样的装回去，恢复电路，拨到收音机档位，终于传来噪音，随便拨动一下调台旋钮，既有广播传出，同时收音机的立体声指示灯有点亮了！



下面解决解决右耳无声的问题，按照电路图指示顺着声音通路测量到耳机座前方都正常，唯独到了耳机座，右耳就不正常了。怀疑大堆焊点有误，于是清理干净，重新焊接，右耳也恢复出声！

至此，修理结束，然后就是机械部分加油清尘啥的，不表了。
今天上午装回去，恢复原样，就是外观惨了点，各功能效果非常好！

fnsjp

交易区新帖推荐

沙发

fnsjp

这才叫修机子！

zl0453

不工作机器上手测测待机电流很有必要。

fnsjp

缺一张双层电路板带电解电容那面的图

jackyling

交易区新帖推荐

可惜就是电路看不太懂啊。

shadoweyes

修好了，玩几天了就可以压箱底了

laoxiangzaixian

好机，收音王系列，，

爱情离合器

张老师现在水平厉害哦，陈述也很清楚，作为一个外行竟然看完全文，虽然不明白机理。

zhangfei21

学习了，感谢分享。

艺艺爸比

看着这种板子我就想给它洗个澡

zzyyss908

高手，高手，求分享user manual。

..点点

愿意分享经验的高手，值得点赞 ！

qiqiqq7474

凌魂风

牛X，膜拜一下。
