从护心镜到暖手宝，sony d-82 cd机更换传动齿轮实战

99546988

CD机，由于使用12cm的盘片的，发展到后期，越来越小、越来越薄，再加上镁铝合金机壳，最终做成了“护心镜”。
12cm的cd携带总是不方便，人们总是希望更在保证音质的情况下，播放器小一点，再小一点。不知道有没有发现，所有的cd盘槽中都有一个小一圈的盘槽，原来还有一种使用mini-cd盘片的，这种盘是8cm盘，也有人叫3寸盘。再md没出来之前，mini-cd是比较小的一种播放介质。
当然也有配套的cd播放器，其中比较有名的是d-88,既可以播放8cm盘，也可以播放一般的12cm盘，播放12cm的盘的时候，cd有一部分露外面，俗称“小电锯”。露在外面快速旋转，总是让人不放心，最起码，不能装在口袋里。

今天介绍一款只能播放8cm碟片的cd机，sony d-88，碟片没有漏在外面的，那个年代，厚度没有办法减下去，抓在手里就能听，俗称：暖手宝。
论坛上，一位兄弟有一台d-88出让，当然是有故障的，描述故障是：只能播放最前面的十几秒，后面播放不了了，通过咸鱼交易了。

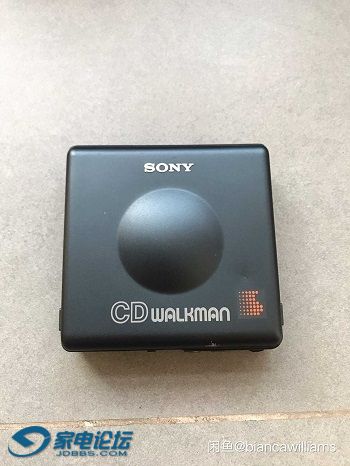

机器外观还是说得过去的，冒险就冒险吧，反正又不是一次失手了。机器照片是这样的：










这个机器可以使用和d-150等一样的电池，但是也有点不同，可能是体积的关系，机器上没有留电源插座，而是只留了一个洞，电源插座设计在电池上，外正内负9v。看度就明白了。

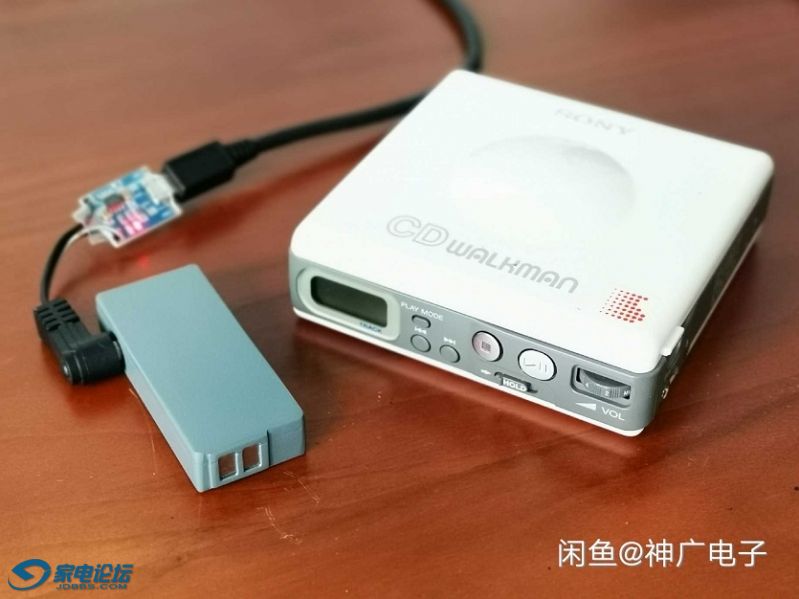

咸鱼上神广大师开发了专门的这一款电池，看图就明白了

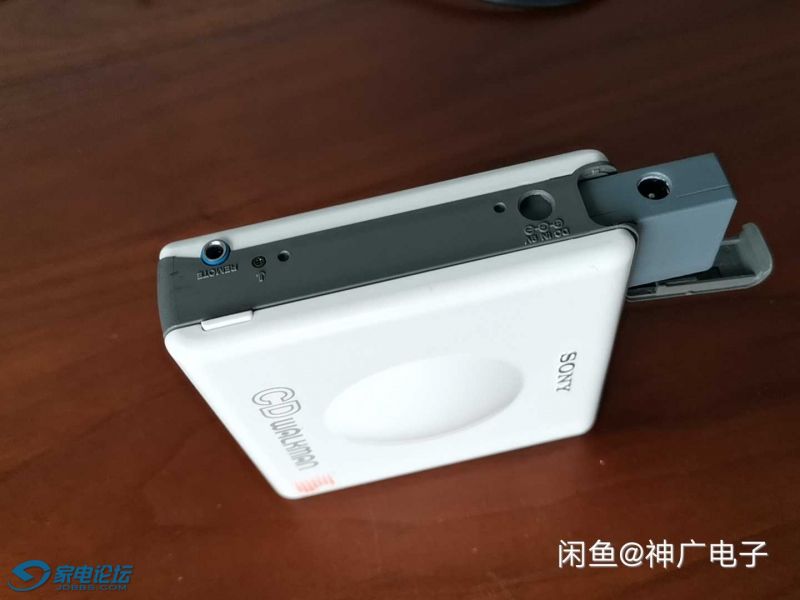

可以把电池拿出来充电

也可以边听边充。是不是太神奇了。

二、故障分析和处理，卖家说只能放最初的十几秒，一般推断是光头移动困难，到咸鱼上搜索了一下，果然，真是个通病，有事那个讨厌的额中间齿轮，不管，用实际行动支持一下玩机开发齿轮的大师，买了再说。

99546988

交易区新帖推荐

咸鱼上还有一段视频，的确是能播放前面几秒钟。
收到后，与描述的一样，与卖家交流，所是放坏的，收到的的是一台裸机，卖家热情的给我发来了电池的照片，mini-cd的照片。

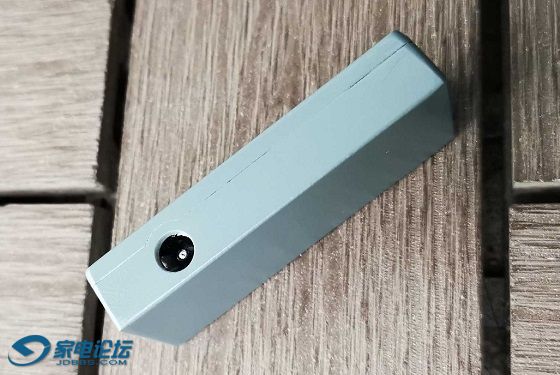

电池大概是这种样子的，实际上电池侧面还有一个电源接口，机器体积限制，外壳上只漏了一个洞，上图给坛友们看看


居然找到了这种电池，当然是复制品，感谢各位大师的探索。这款电池是神广大师的杰作。

是不是很神奇，大师这台是白色的，更性感。电池收到是黑色的，看材料，仿佛是3d打印的材料。大师比较忙，一周后才发货，做工一流。
配套的碟片淘宝上也能买到，原版碟片都是日本的原版，歌星的名字让人一看就想入非非。长得也让人想入非非。

99546988

开始研究机器，以前处理过一台d-10,类似故障，是径向传动齿轮中间那个坏了，这个估计也是这个问题。

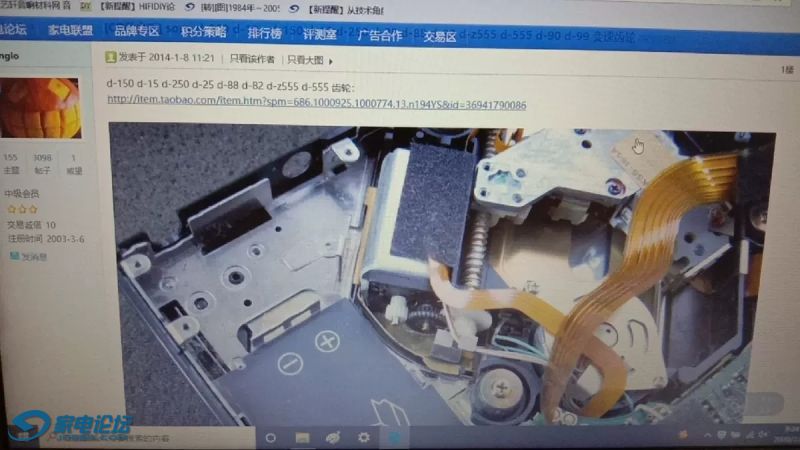

咸鱼上一搜索，仿佛这两种齿轮还不同，卖家给出了照片。

这个齿轮和d-150，250，d-88通用的，十有八九就是这个问题。管他呢，先下单买回来。

周末，动手。
依次拧下后壳的四颗螺丝，打开金属的后盖。
机器原生态的，没有动过。
整理照片的时候，才发现有一部分被覆盖了。有时间再补上。
每一步操作都做记录，这是习惯
小心拿开两根排线，在解焊电源负极黑线。拧开电路板上两根螺丝，可以慢慢移开电路板了

99546988

先把现有的几站照片上一下，这两张是完工的纪念照。

0277777

坐下观看

99546988

交易区新帖推荐

图片有点乱，先编辑好再发的，结果把编辑的内容也显示上来了。
维修过程简要记录，四个螺丝，都是3mm的，拧下，放到盒子中。


需要解焊这根线，机器背面英文如是说。

小心松开光头连接线和固定线的胶布，原生态的机器，胶布都没有动过。

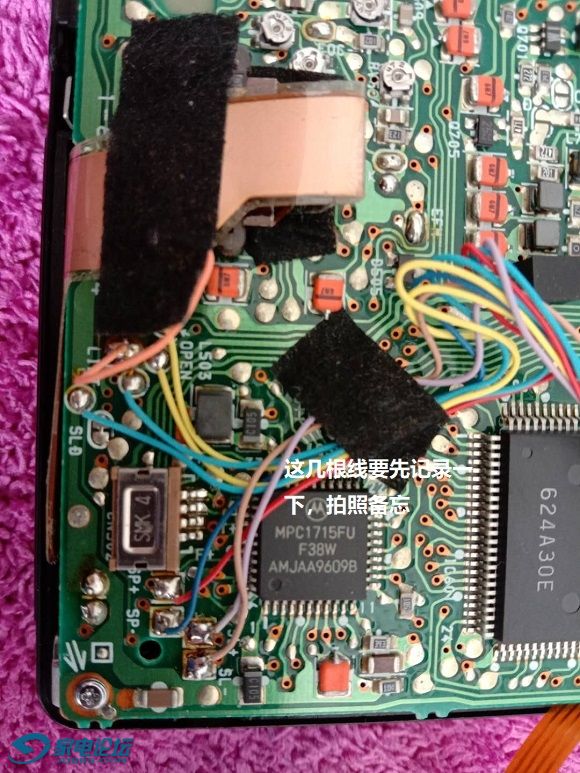

驱动线路有好几根，分别是管主轴电机一对，径向移动电机一对、盒盖开关一对、光头地线、还有限位开关一对，为防止弄断后不知道接点，先拍照留念。

缓慢松动电路板，注意音量旋钮和hold键，慢慢把电路板打开。

尽量不要动机芯的情况下，更换中间齿轮

换下的齿轮还是好的，是尼龙材料的，比较软一点，时间长了，就和轴黏在一起了，为了一劳永逸，更换了。

适当润滑其他部件。装机前，检查并统调，这部分手忙脚乱的，没有拍照。

安桥吴1

期待更新

99546988

整理一下，还是一次比较成功的维修过程，好久没有动手了，很有成就感

光头状态非常好，秒读

99546988

顺序有点乱，各位大师将就看一看吧。

kelly111567

真佩服楼主这样的技术宅啊。。。羡慕嫉妒恨。。。。我有两个D-82 都是可以通电 就是不读碟。。另外问问楼主的电池盒哪里买的。就是充电的那个3D打印的那种。。。给大家分享一下购买链接。如果有需求大家就自行下单了

huhalahu

好机，好手艺，帮顶

轻舞疯刀

眼图啥样子啊？

99546988

kelly111567 发表于 2020-4-22 10:38
真佩服楼主这样的技术宅啊。。。羡慕嫉妒恨。。。。我有两个D-82 都是可以通电 就是不读碟。。另外问问楼主 ...

闲鱼搜索“d-07 索尼BP-2电池”

99546988

轻舞疯刀 发表于 2020-4-22 10:53
眼图啥样子啊？

cd维修手册上都有。
