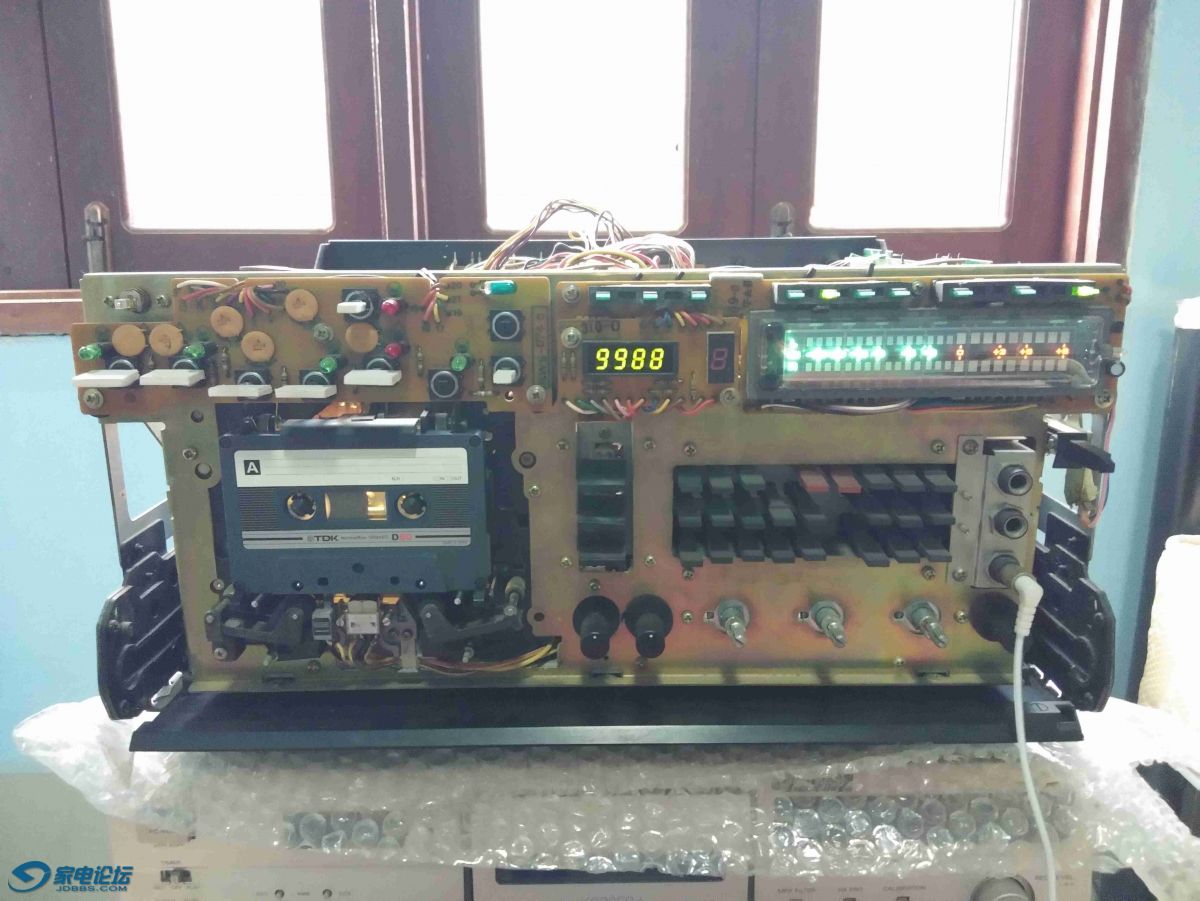

怀念先故，试着阅读先锋CT-A1，维护打理。

7虾壳 · 发表于 2020-4-4 23:37

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 7虾壳于 2020-4-4 23:52 编辑

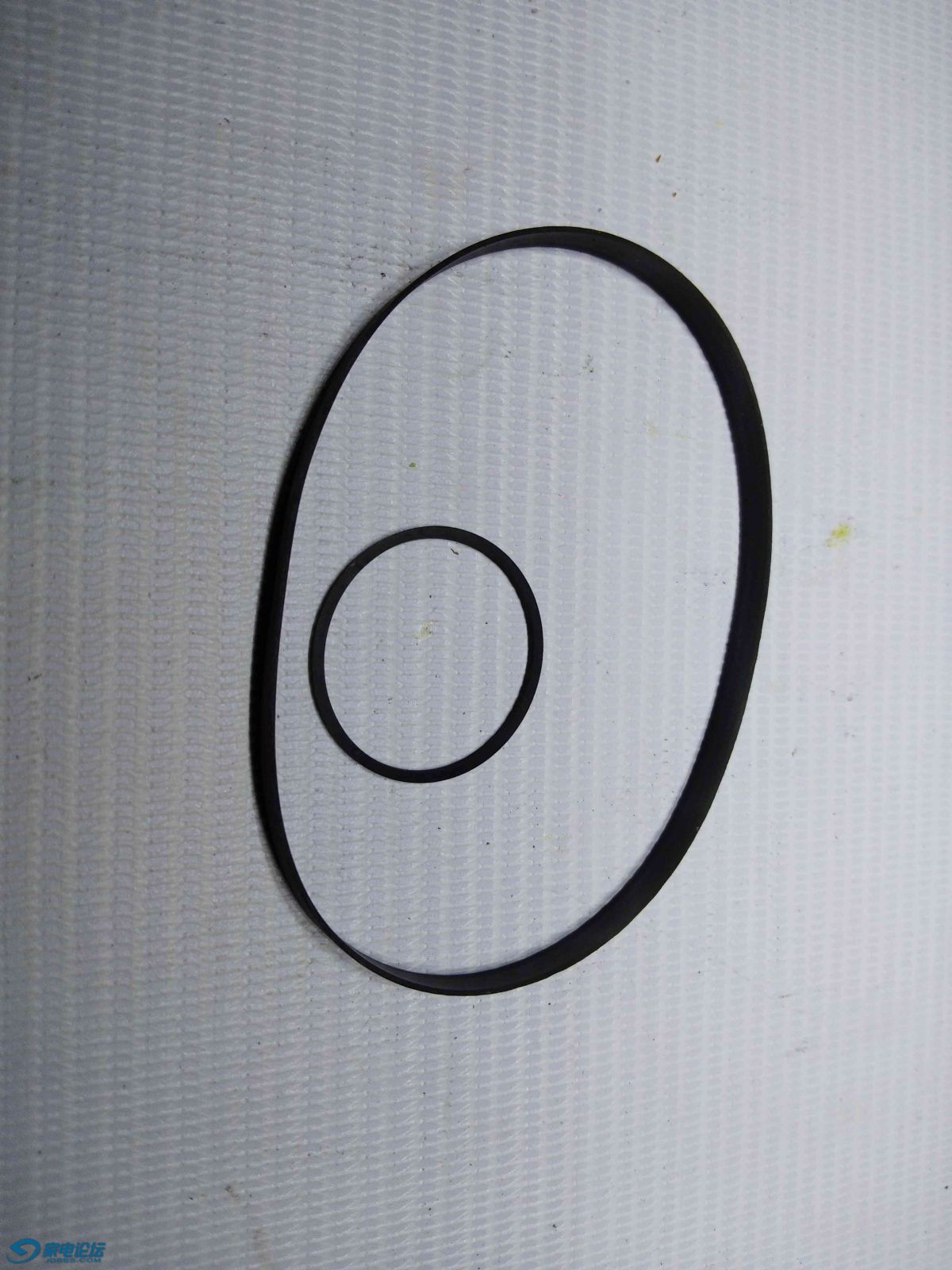

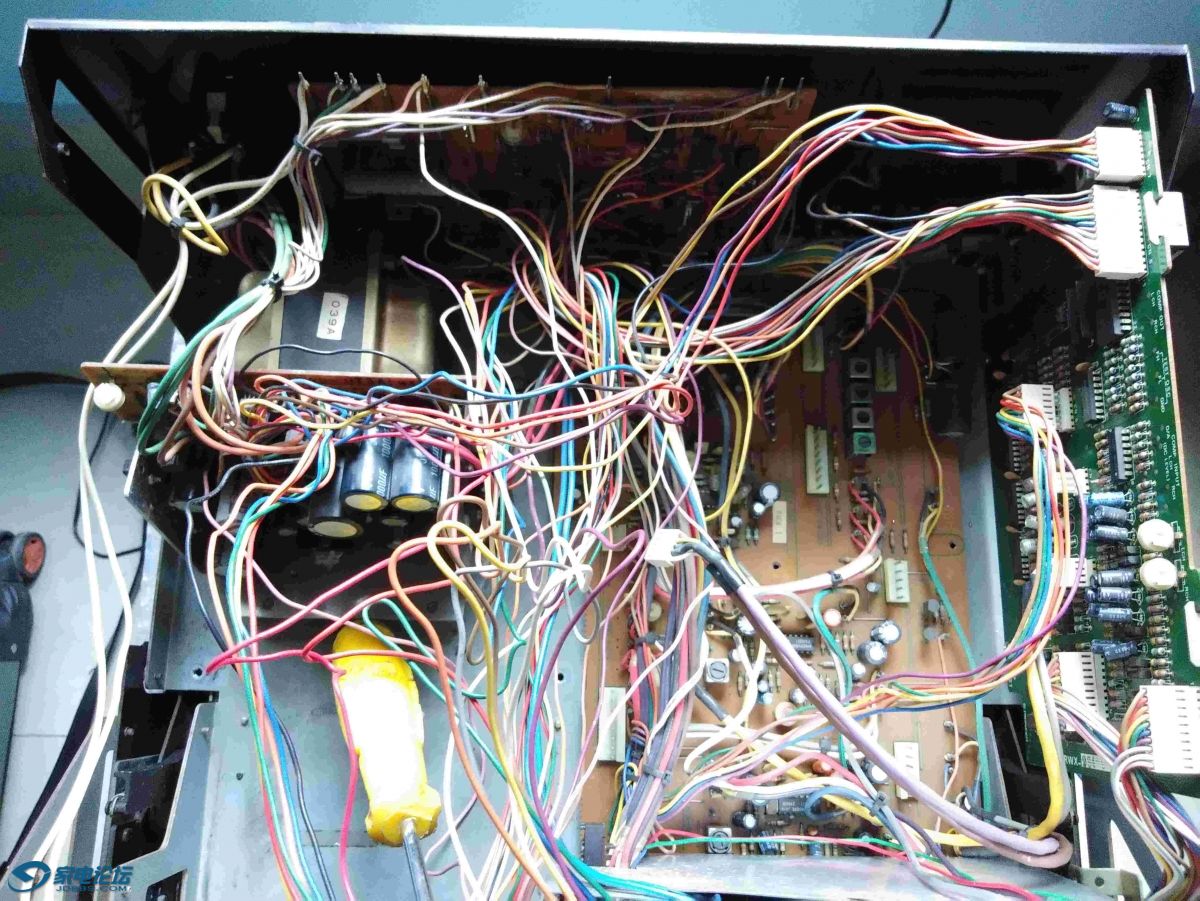

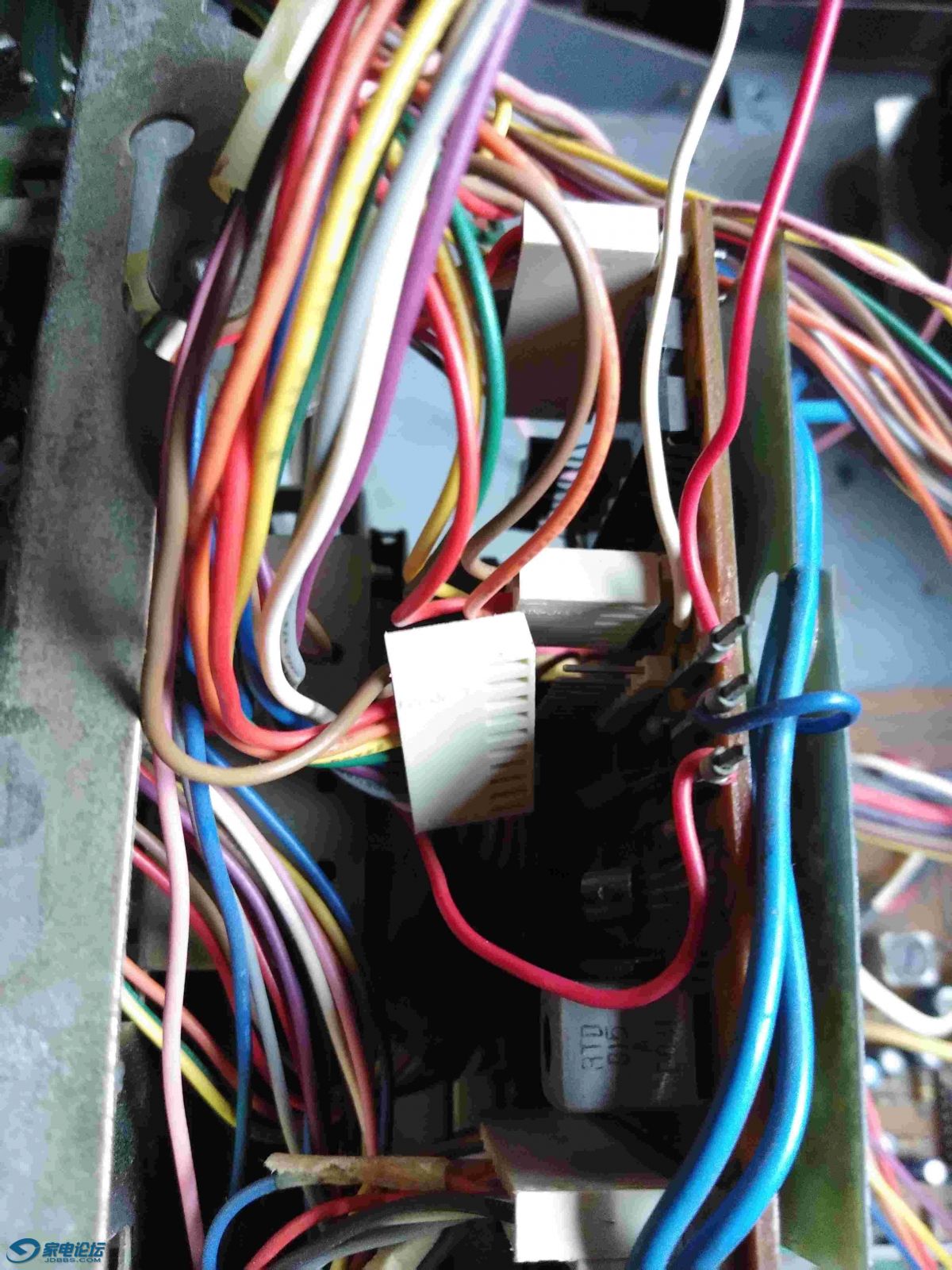

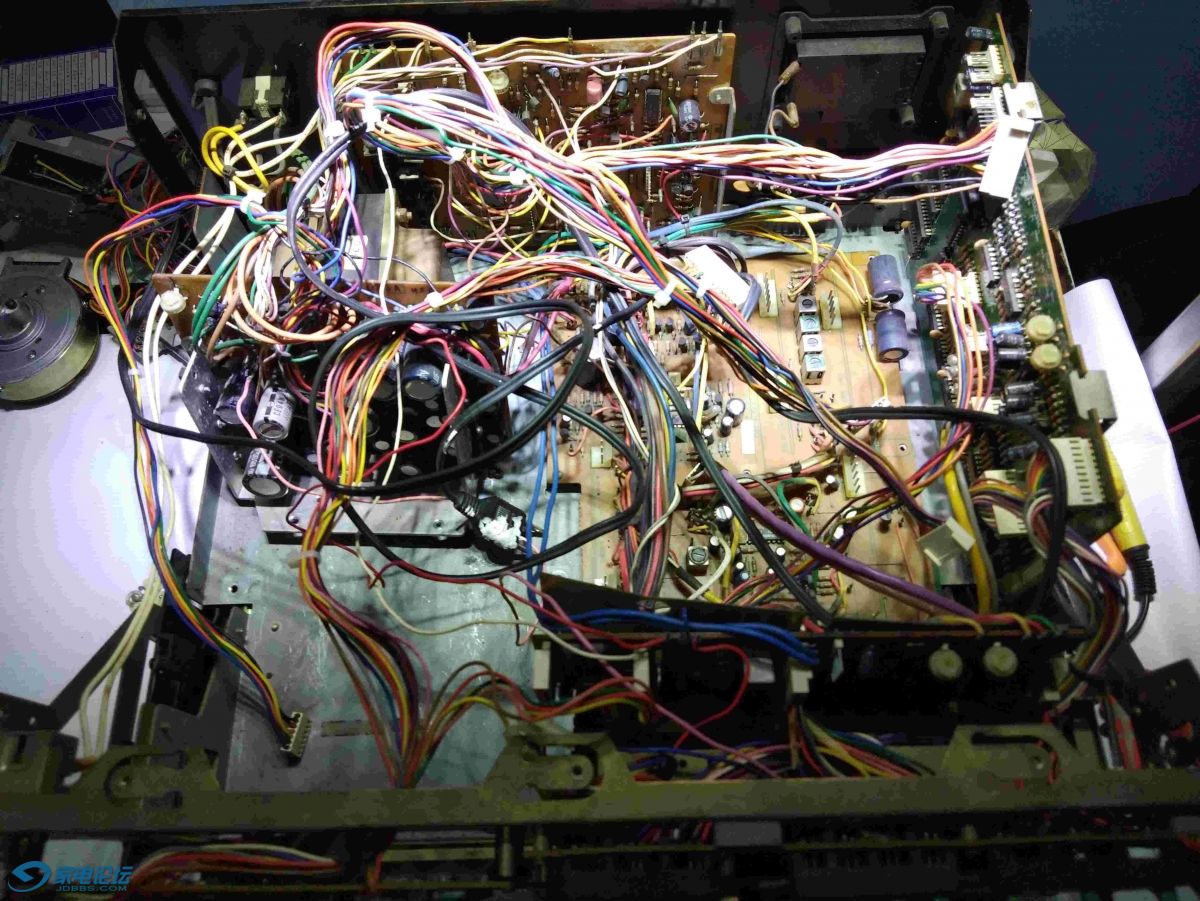

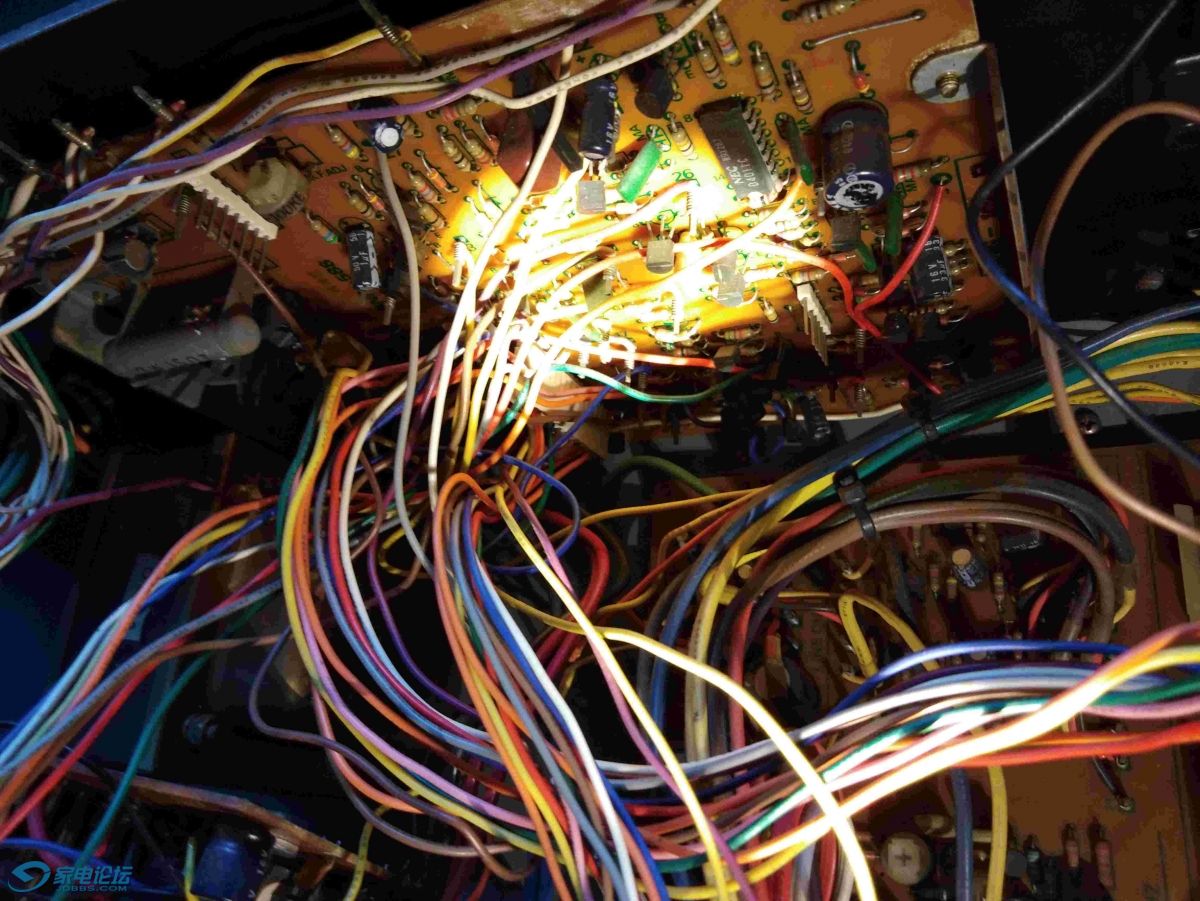

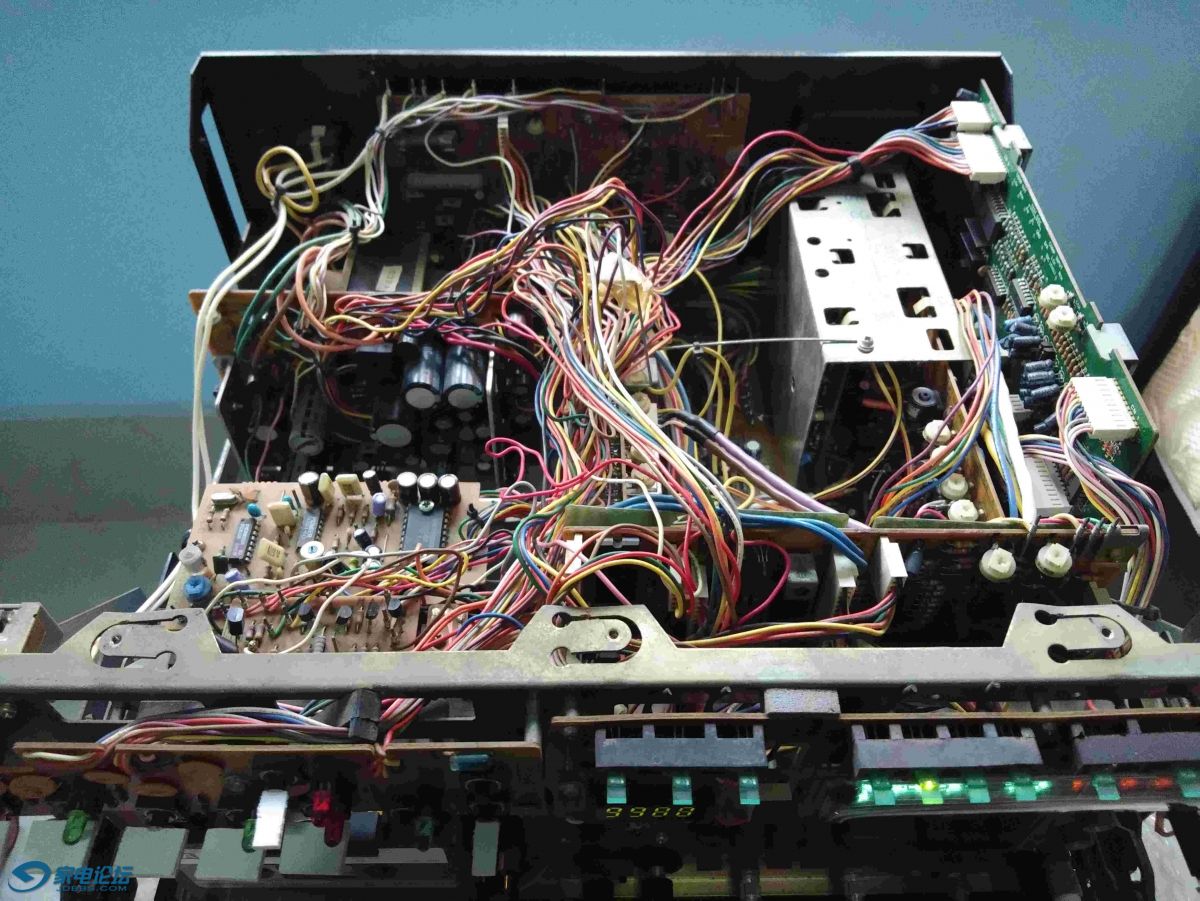

1，机器入手也有一年多了，由于个人技术能力有限，基本换个靠轮皮带之类的，鉴于机器经常搬动，所以人为的打算把变压器拿去改了初级（疫情期间做不了，整理思路如下），顺便买些线材转接头重新理一下机器里面的飞线以方便日后拆机保养。

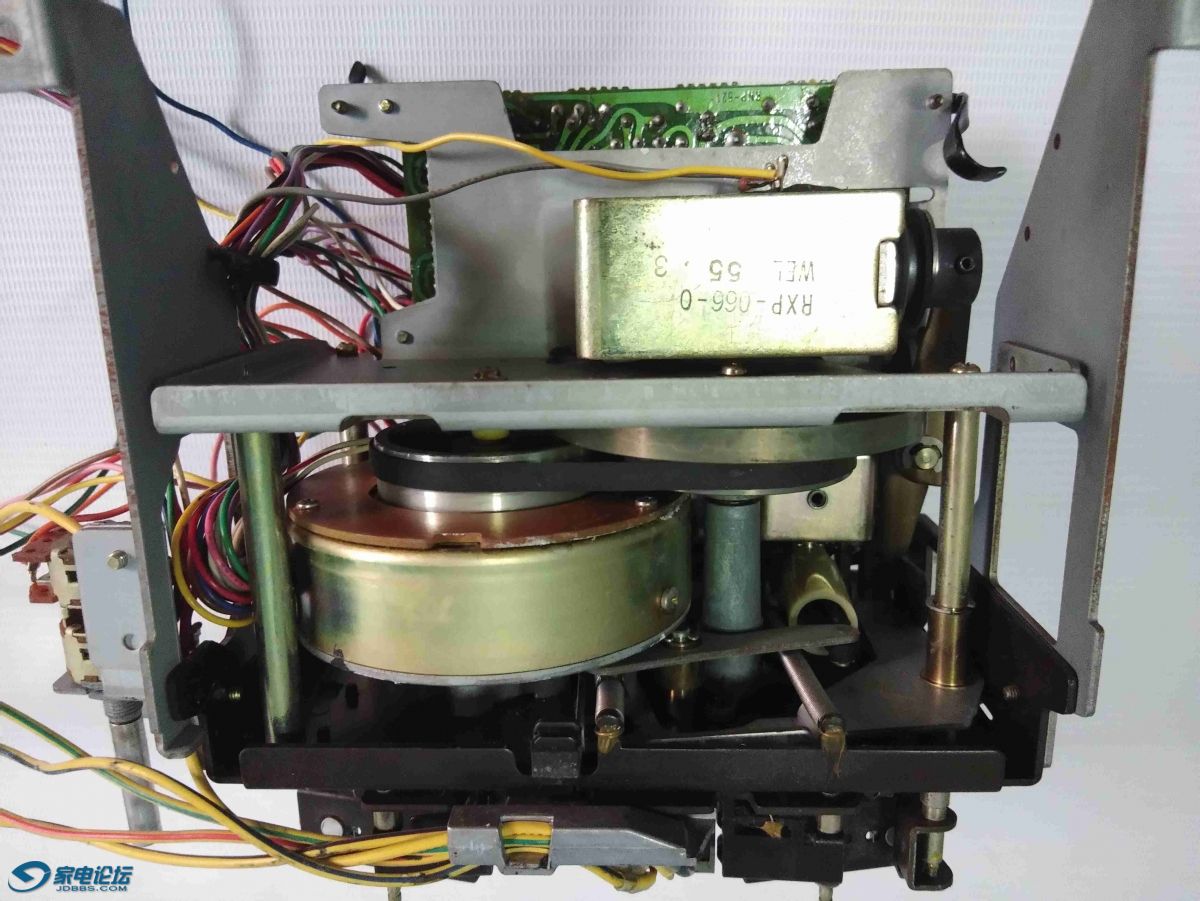

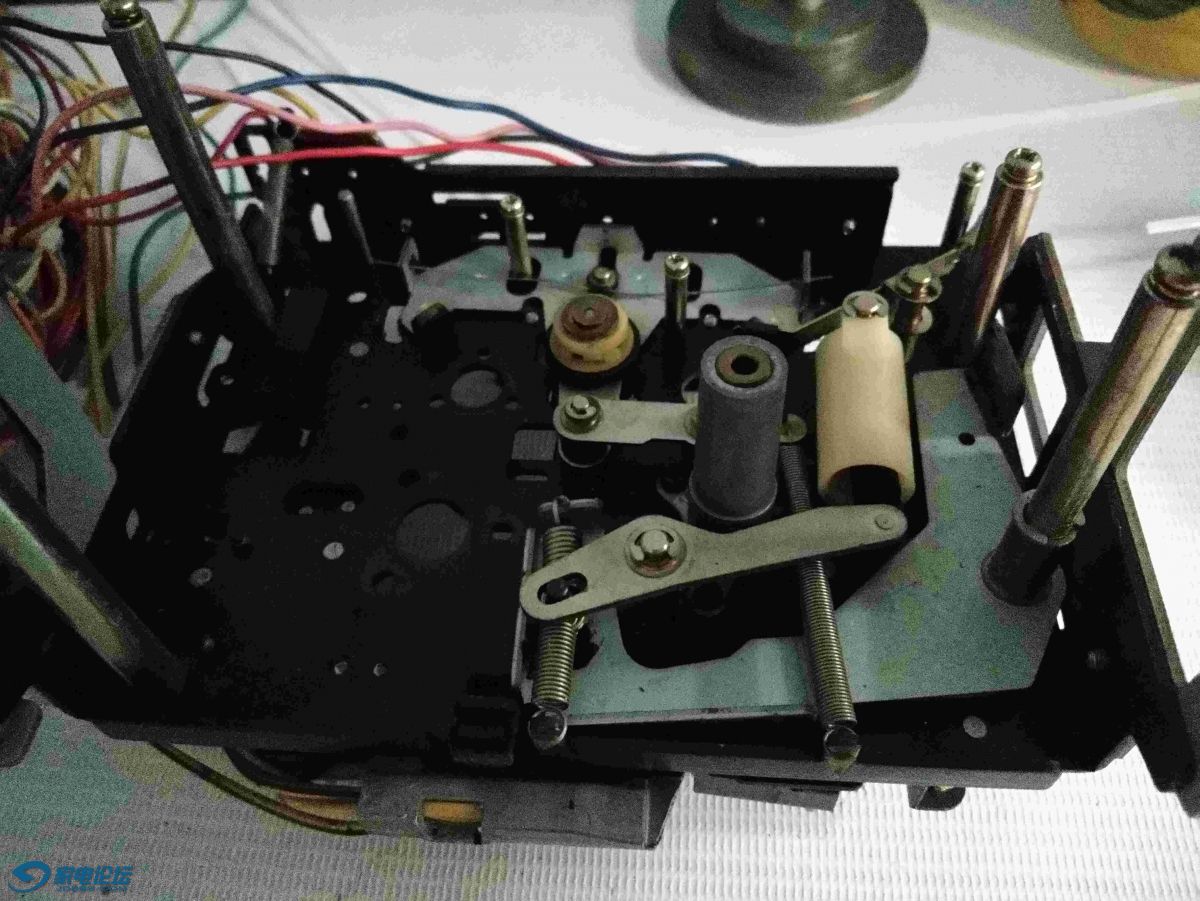

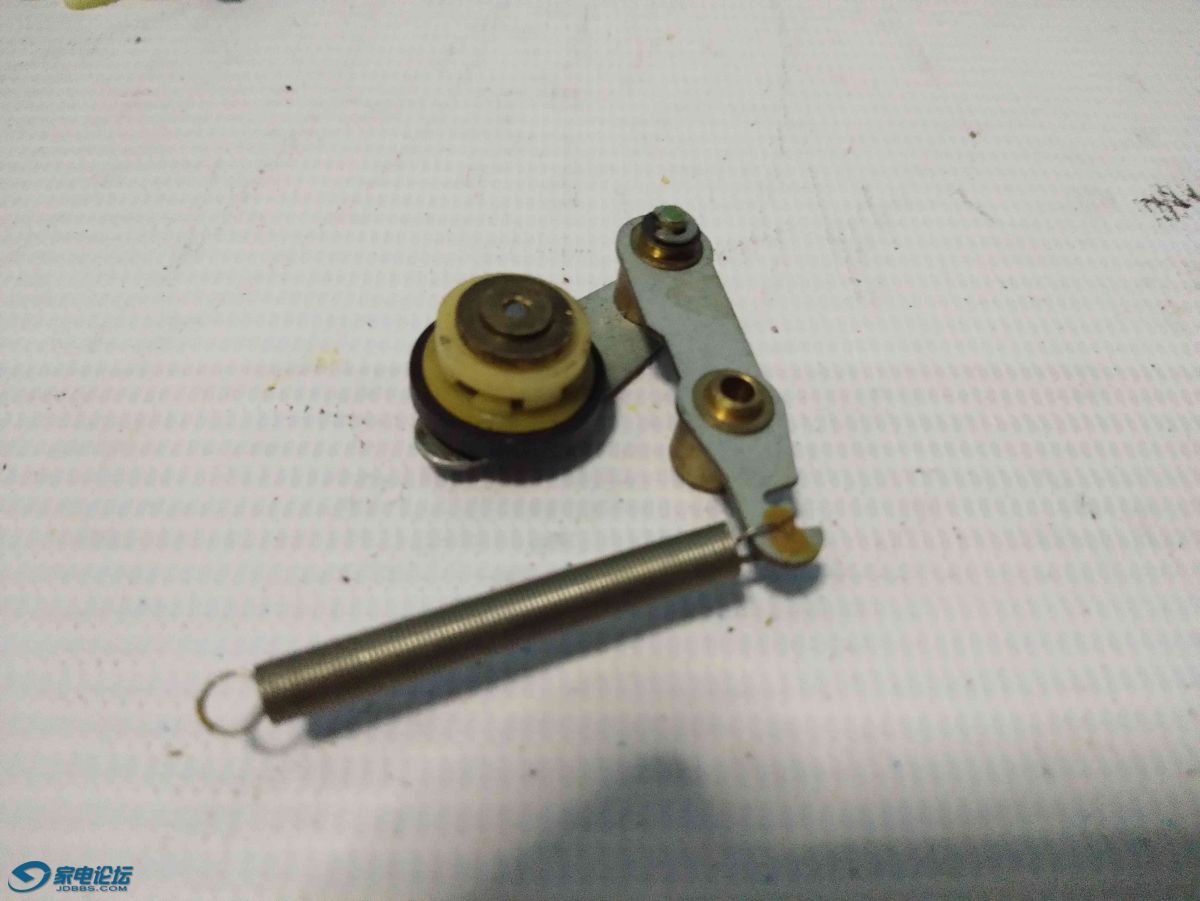

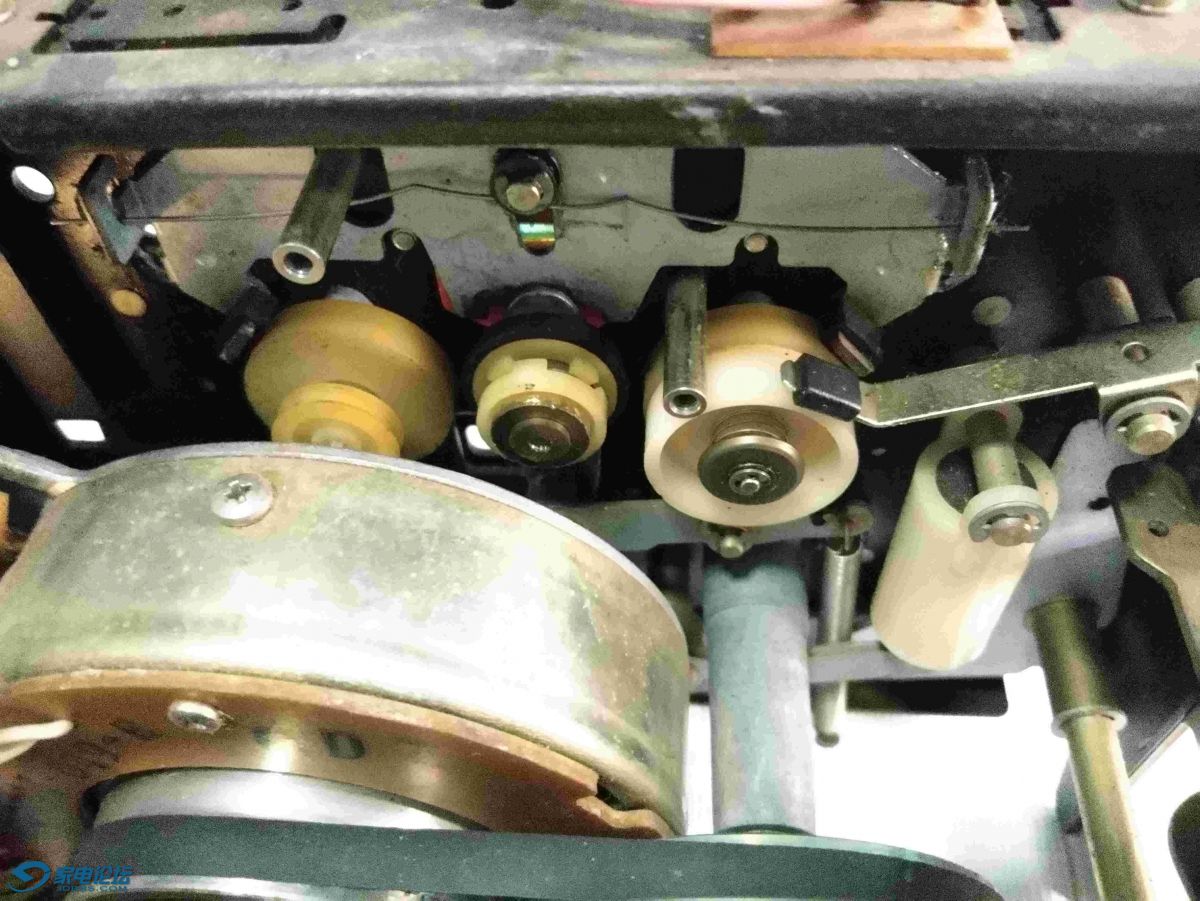

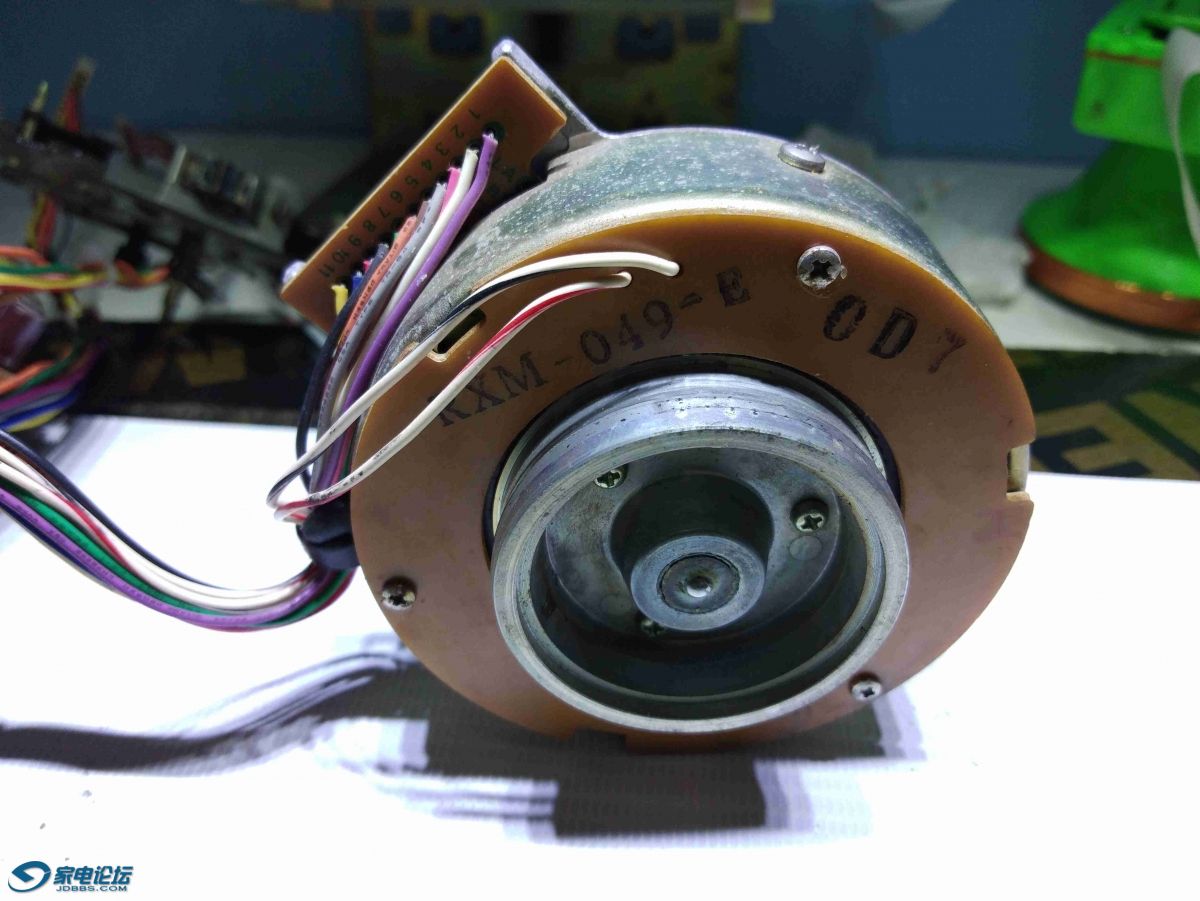

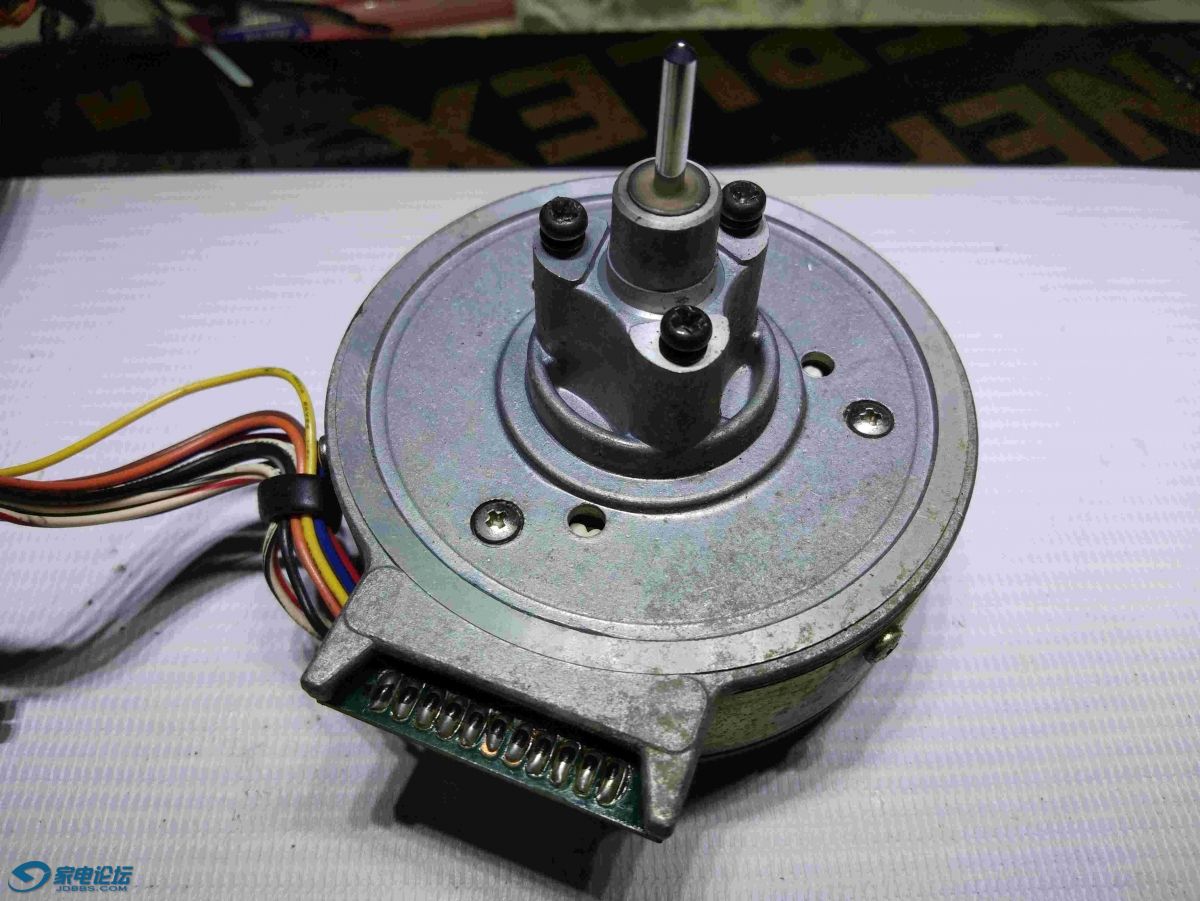

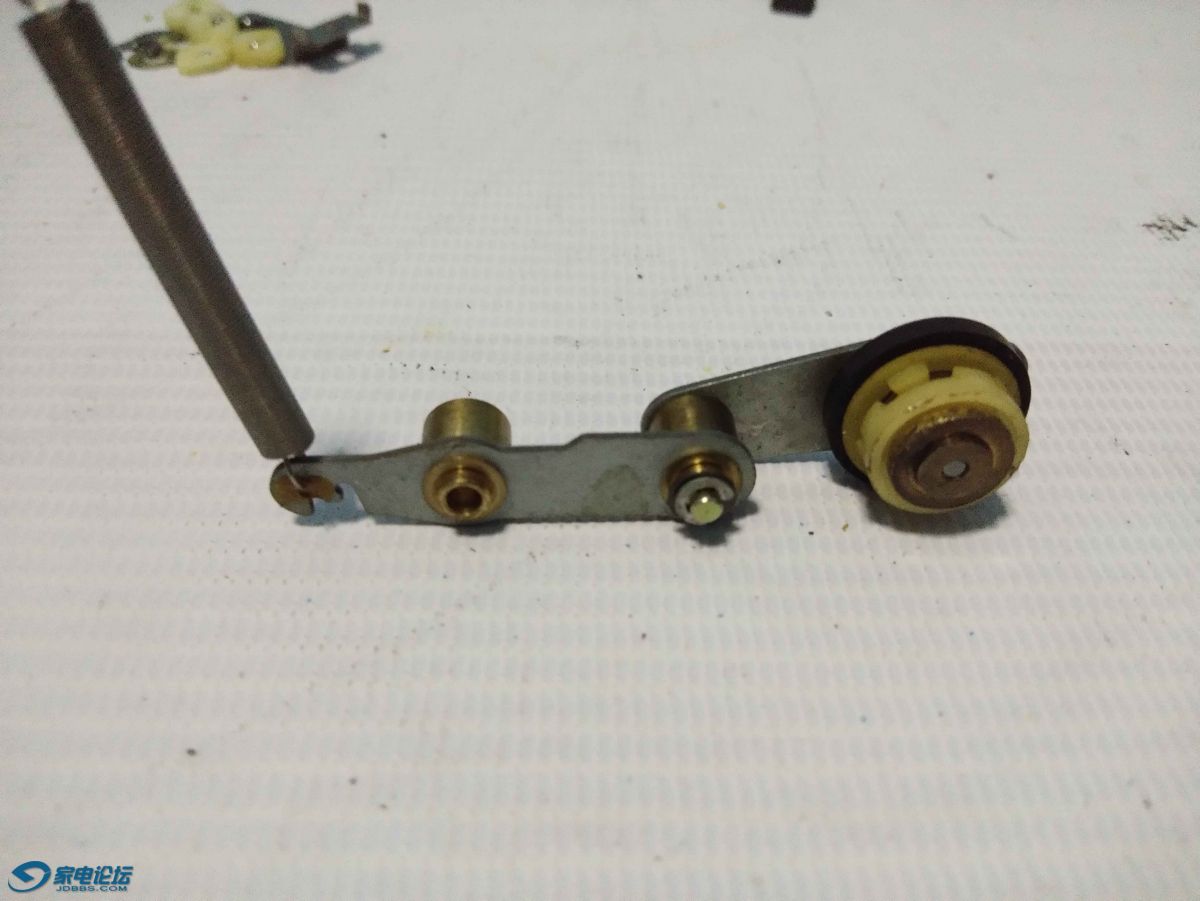

2.A1的机芯是用靠轮传动，现在靠轮轴心开裂，也没有配件可换，买来卡尺，把主要数据测量号留下备份，收带电机阻力槽也磨损差不多，所以决定全套改用齿轮传动系统，在某鱼上找到确定可以定做的齿轮的卖家后，把收带电机轮拆了，靠轮拆了，收带供带轮拆了，寄过去，按原型制作齿轮，顺便把，新齿轮寄回来装上，偏差不大，以后就不用在操心靠轮的事了，一劳永逸，顺便多做几套备用。（以上都因为疫情做不了）
3.电源和机芯打理完毕后着手改造内部所有电容更换。

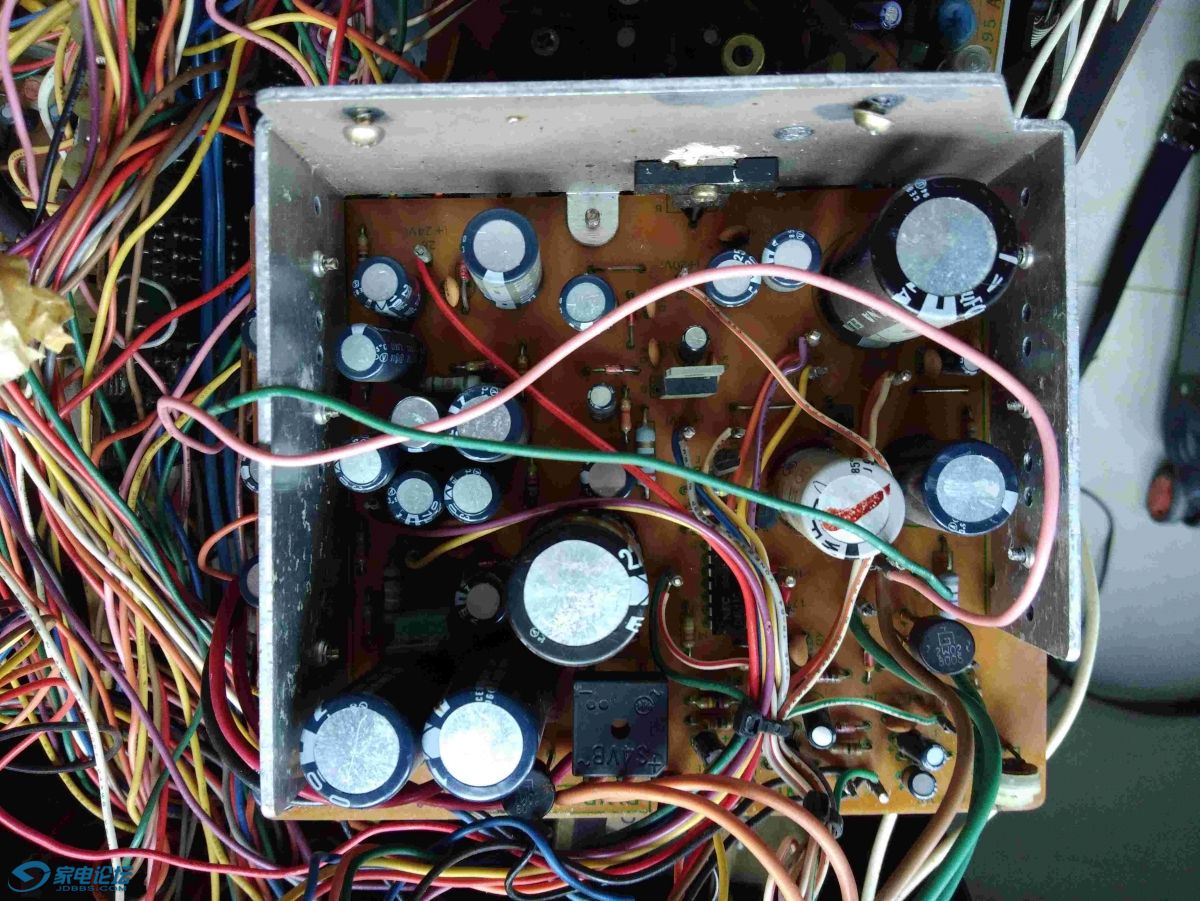

4，电源虑波电容挨个搞下来测量容量，容量过小的直接换掉，我选电源虑啵电容换回原来的牌子，伊娜之类的。

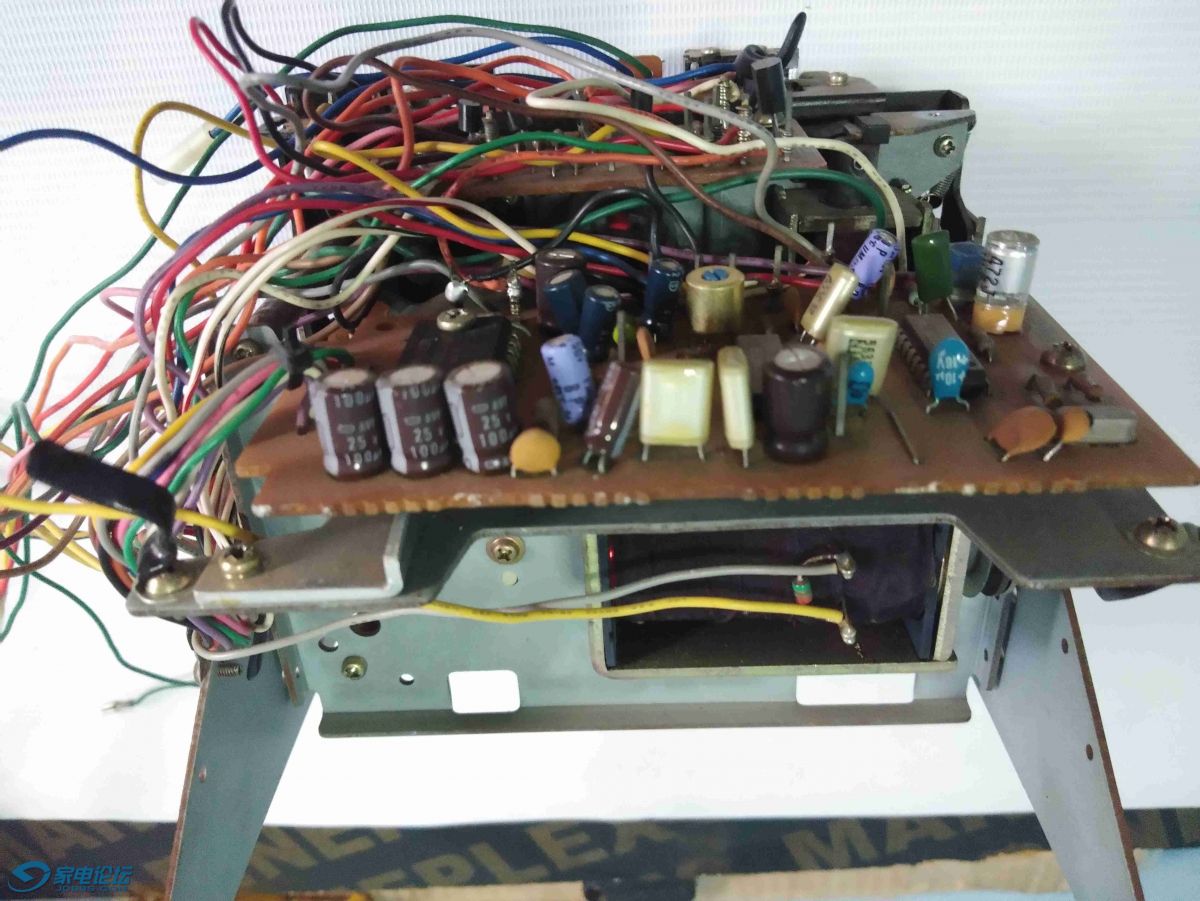

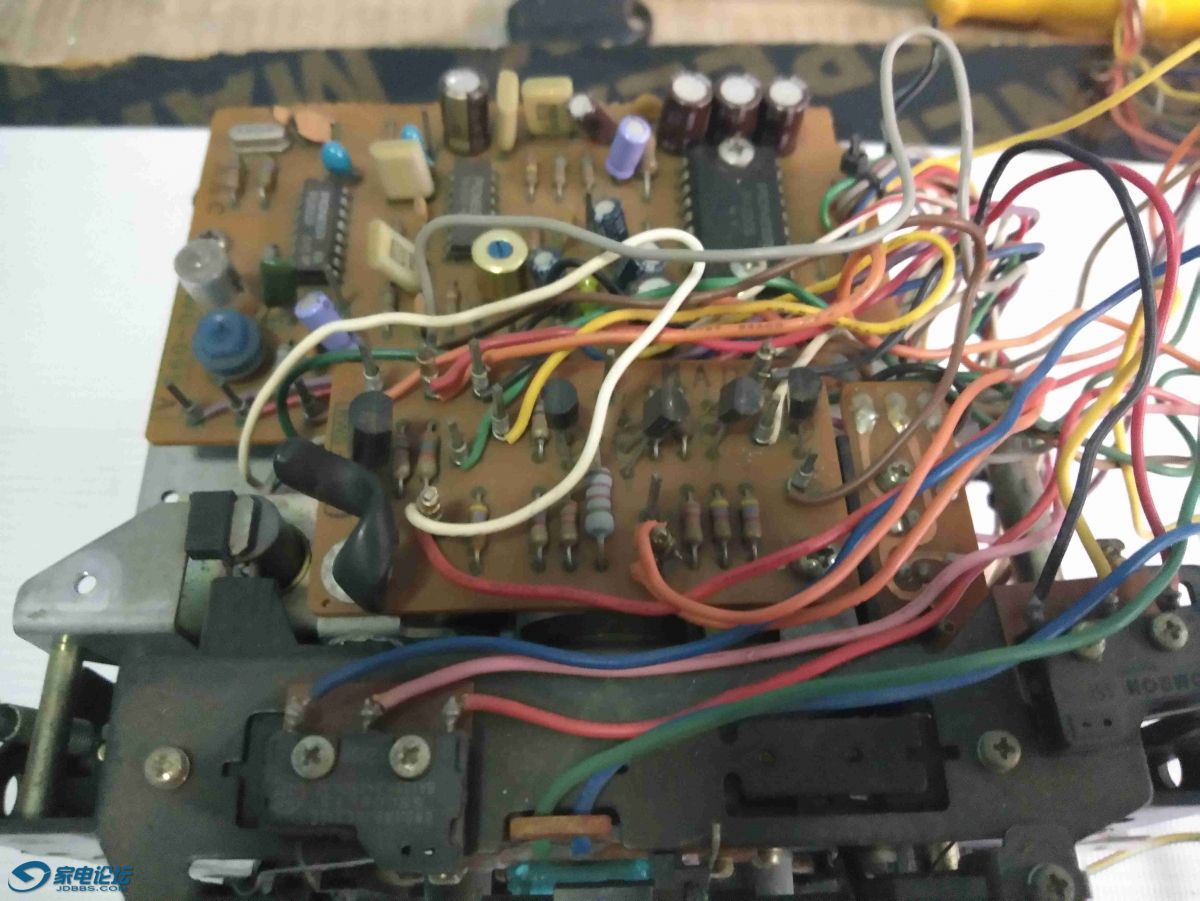

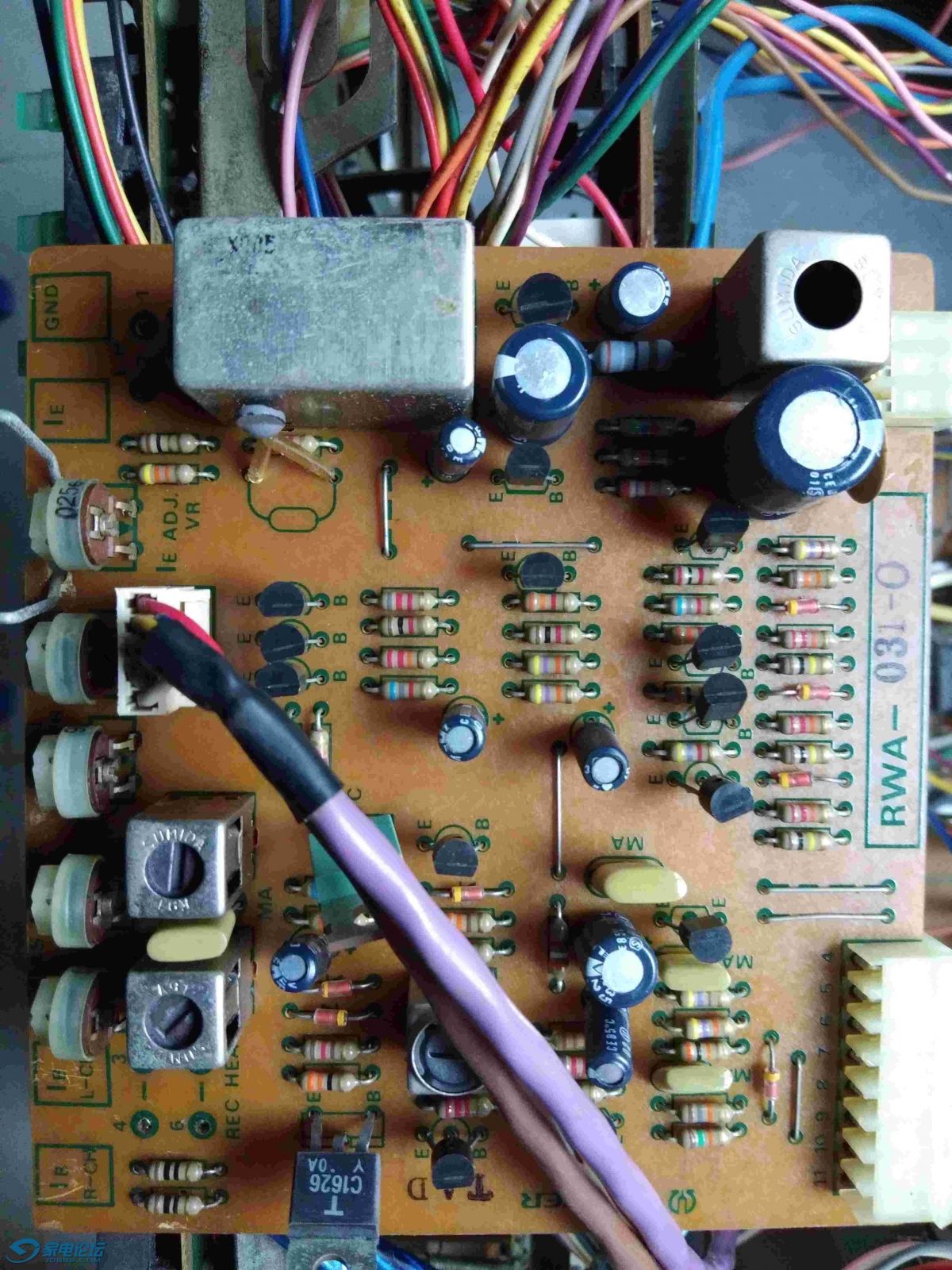

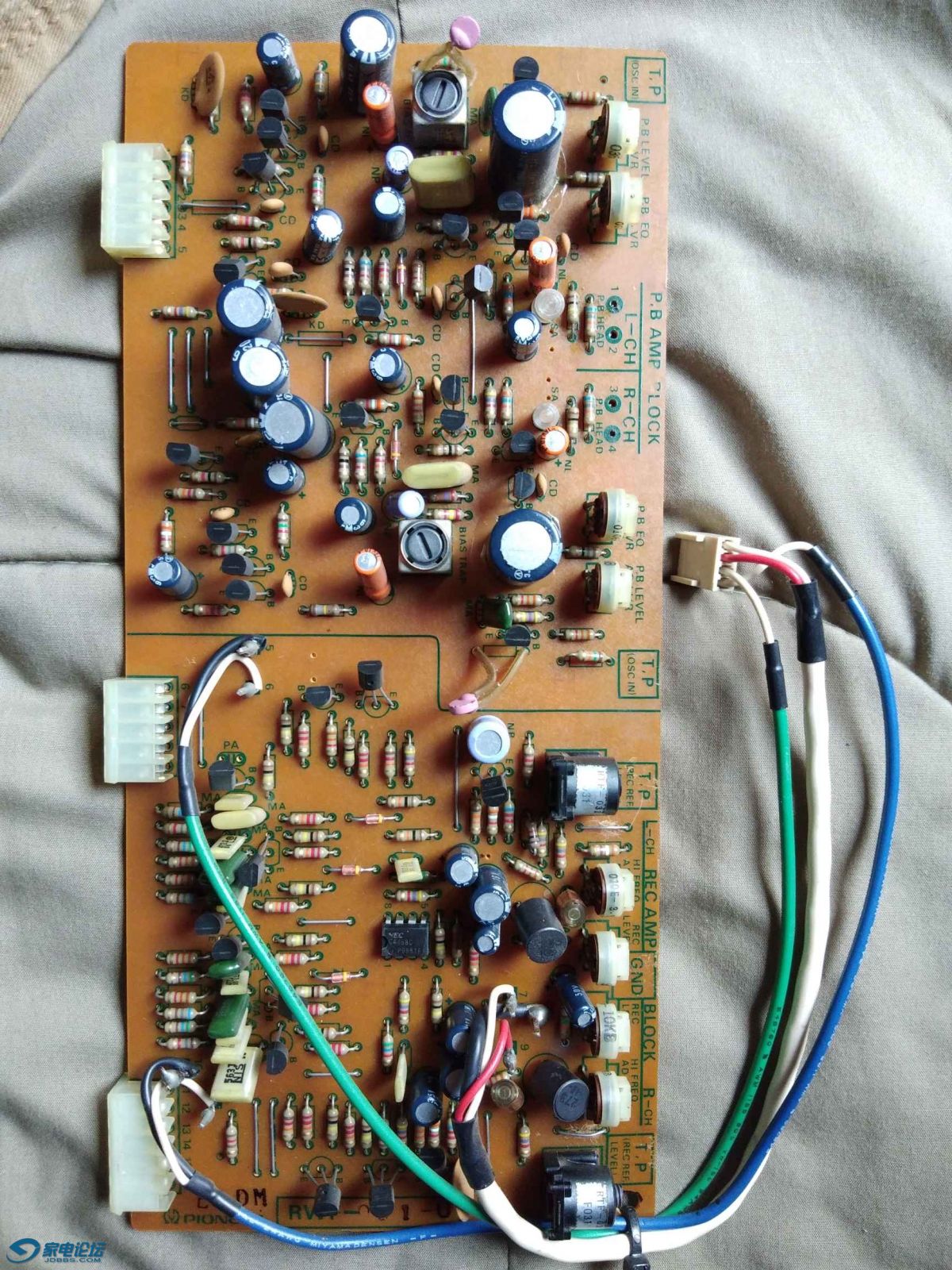

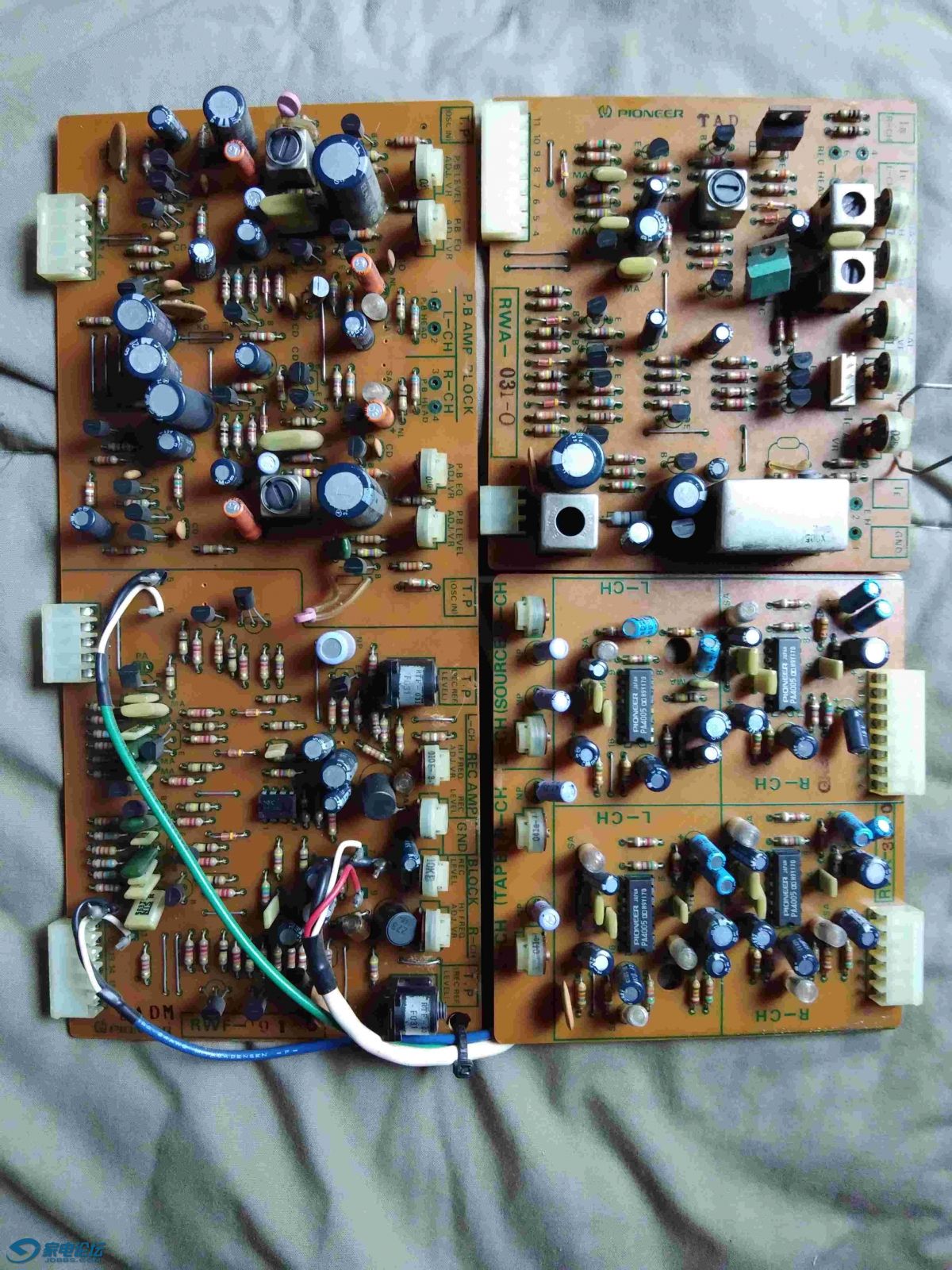

5，接下来搞录音板和放音板（拍张留底），机器后面的端子都氧化厉害阻值变大不一，某宝没有合适的就买质量好的回来Diy，电容的规格就按照原来放音板上的容量来就行了，没什么技术含量，电容同样规格的多买几个，装机前配对一下容量相近的就行。

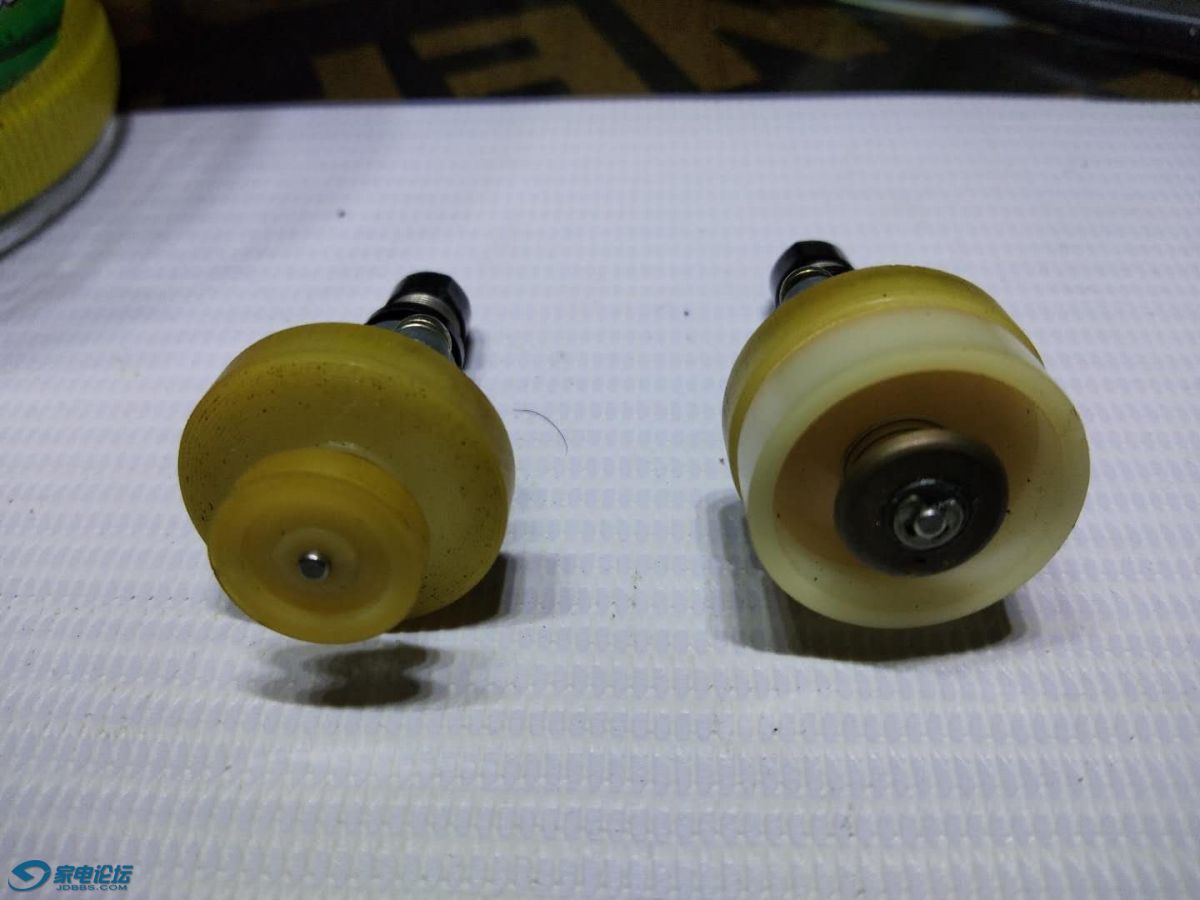

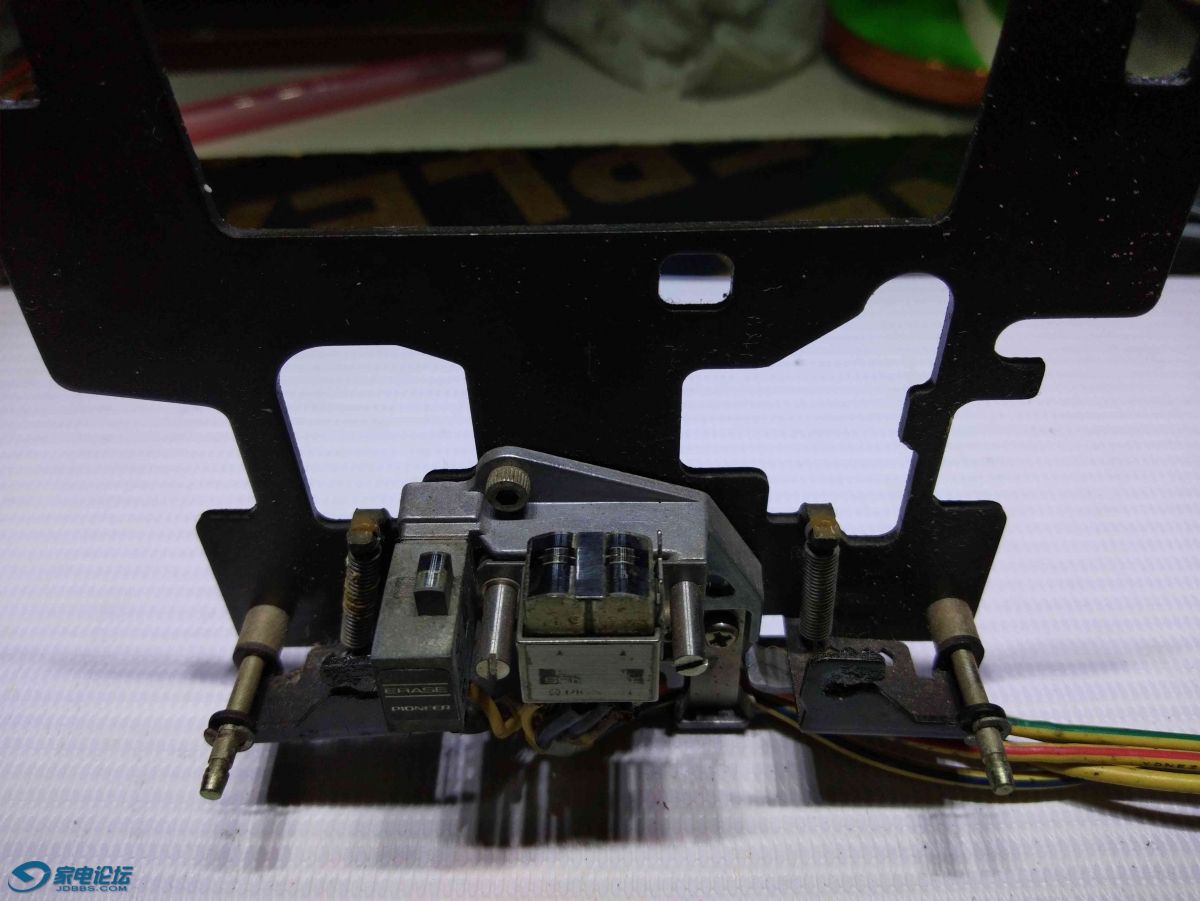

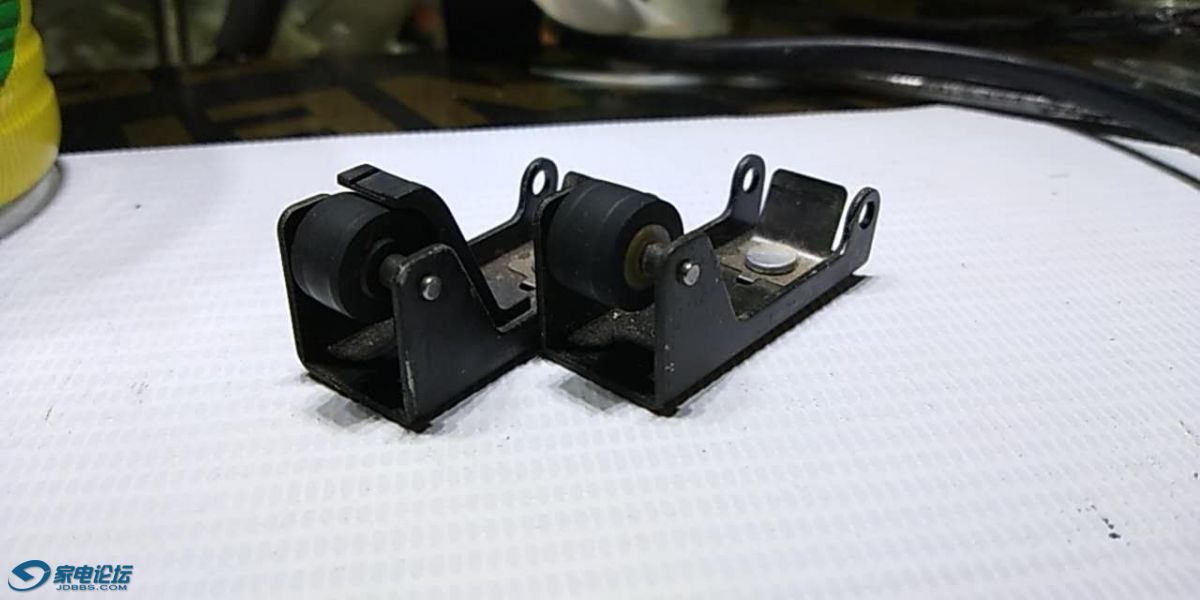

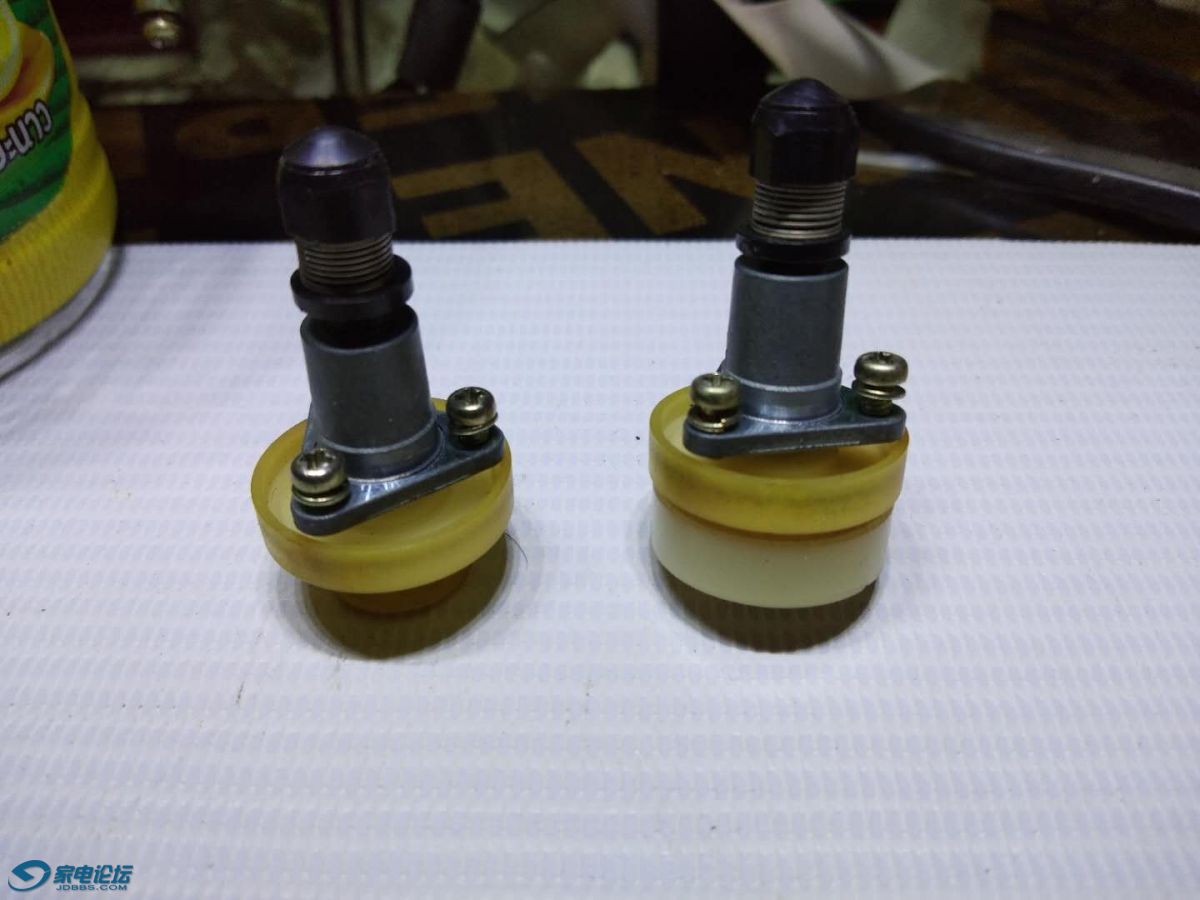

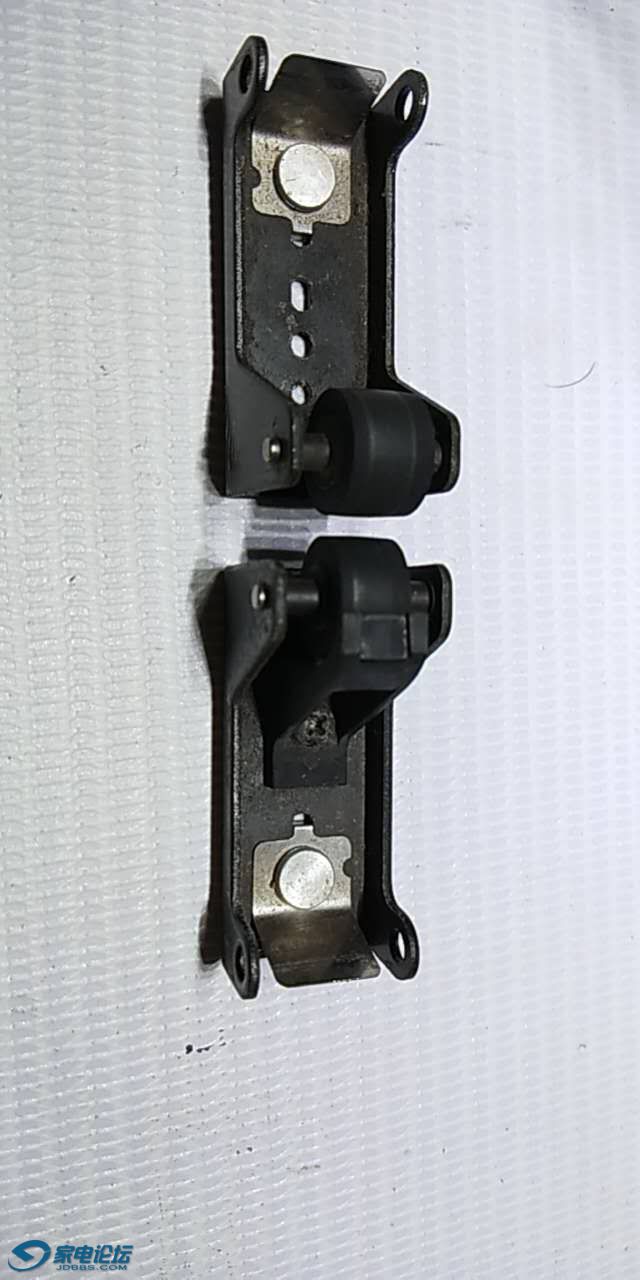

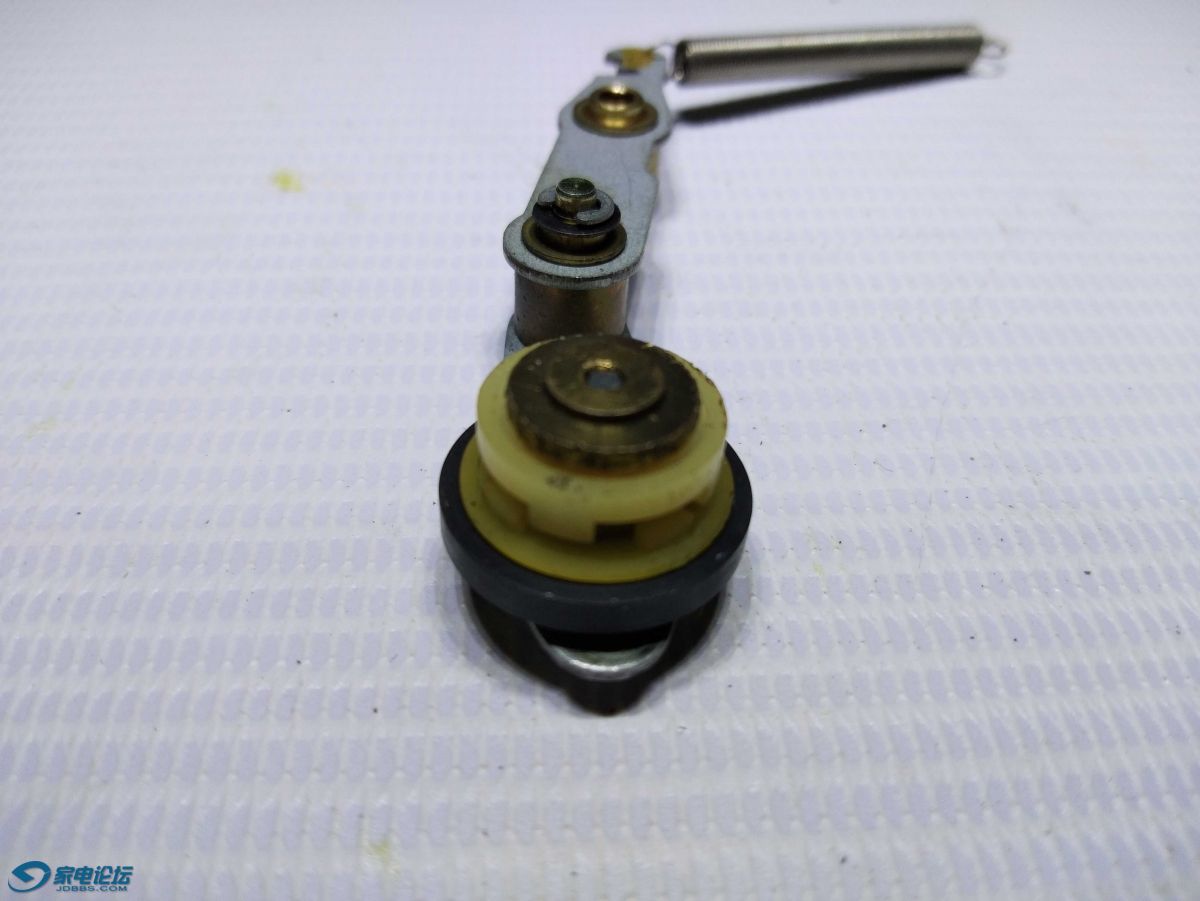

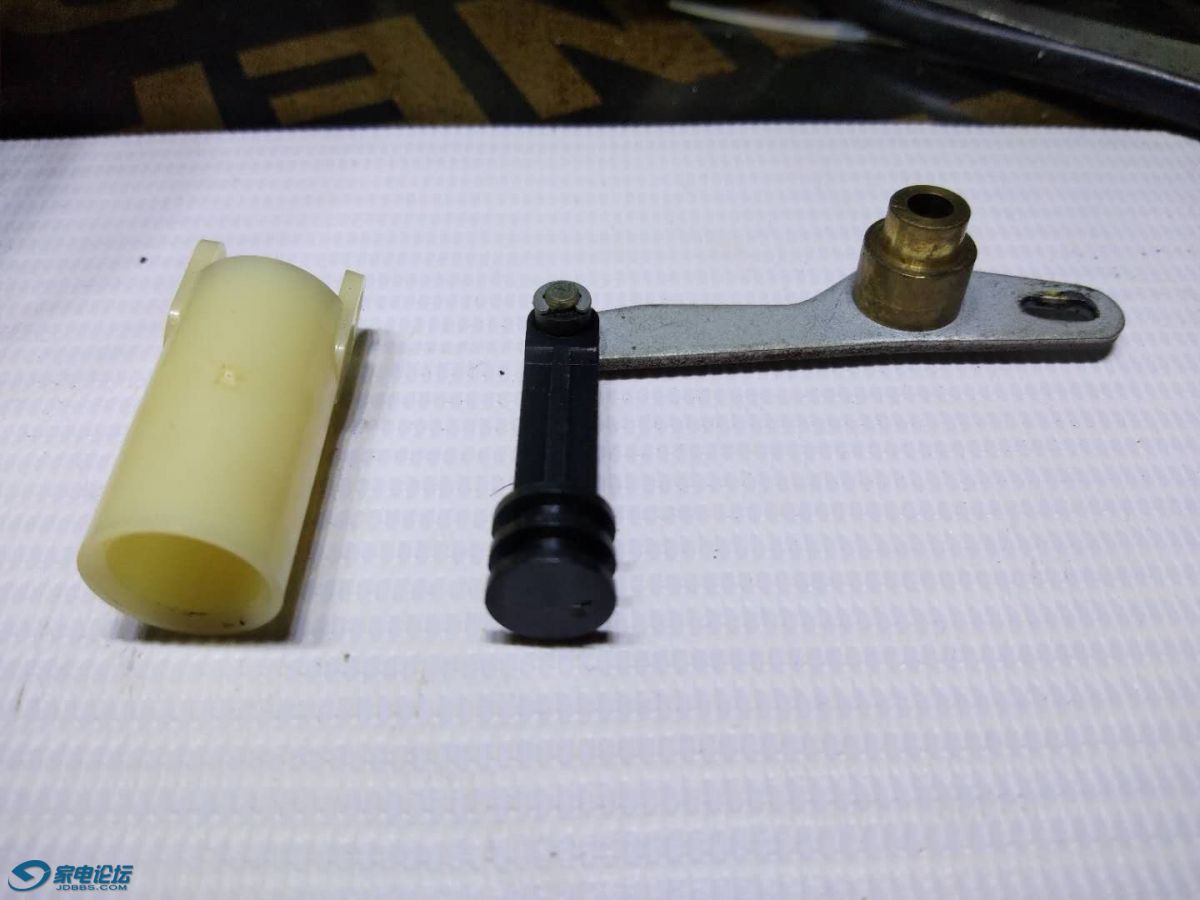

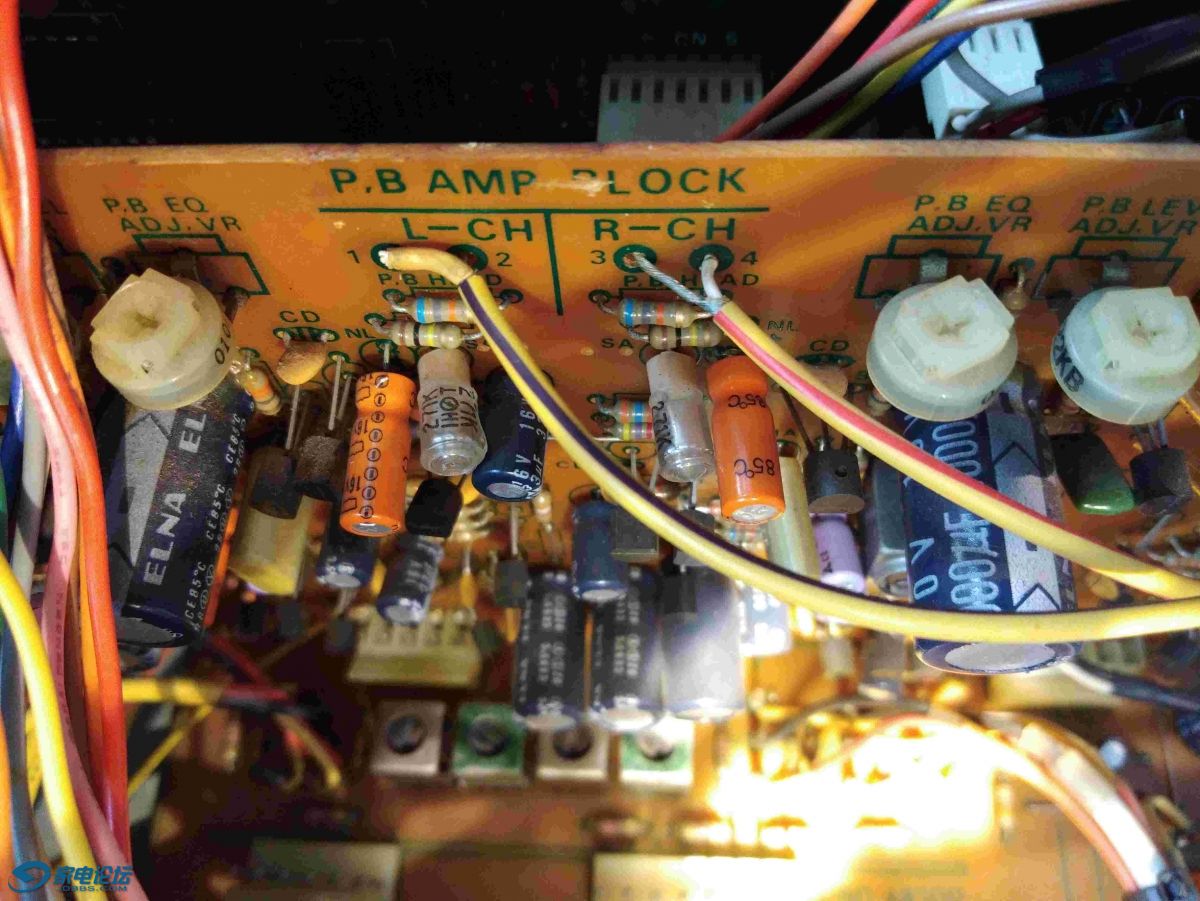

6，手上没有原始尺寸压带轮所以就偷懒用着其他换过来的轮子，这里要注意一下A1原始压带轮半径都比其他机器小，这样子会造成磁头加载不到位，所以现阶段得用手推一下了。以上所有工作准备就绪按照统调的思路，把方位角，带速，机芯状态最佳前提调好以后才可以调接下来的步骤（没有维修手册按照经验），首先调整放音电平，放入测试带，输出端连接四位半万用表，所有旋钮归零，线路输出拧到6卡位（160磁平测试带，）(这里是所有电位器和开关都打理好正常工作为前提)调整放音通道板的左右声道电位器使输出电平达到出厂要求。调整完以后顺便调整电平表使电平表和音量输出完全对应，只有电平输出准确，接下来调录音通道才以此为参考。

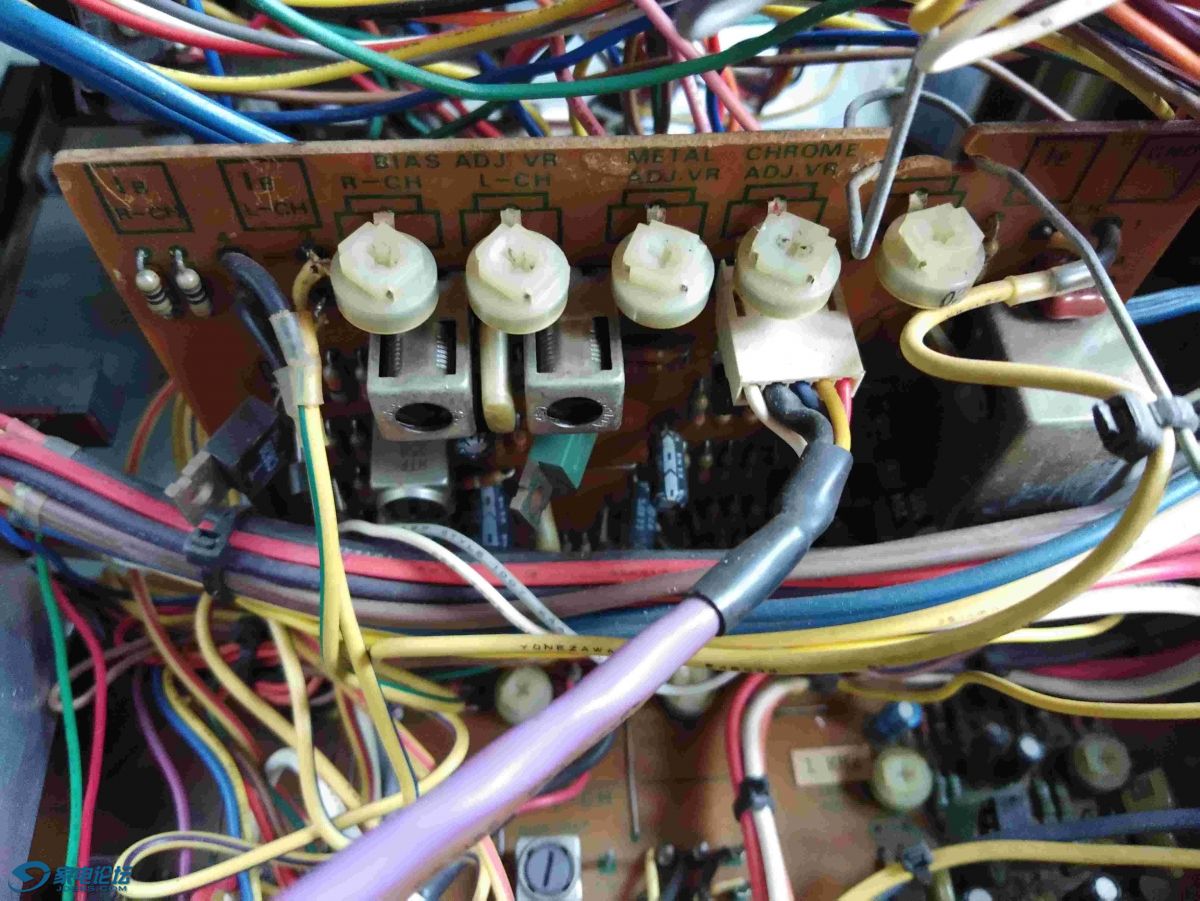

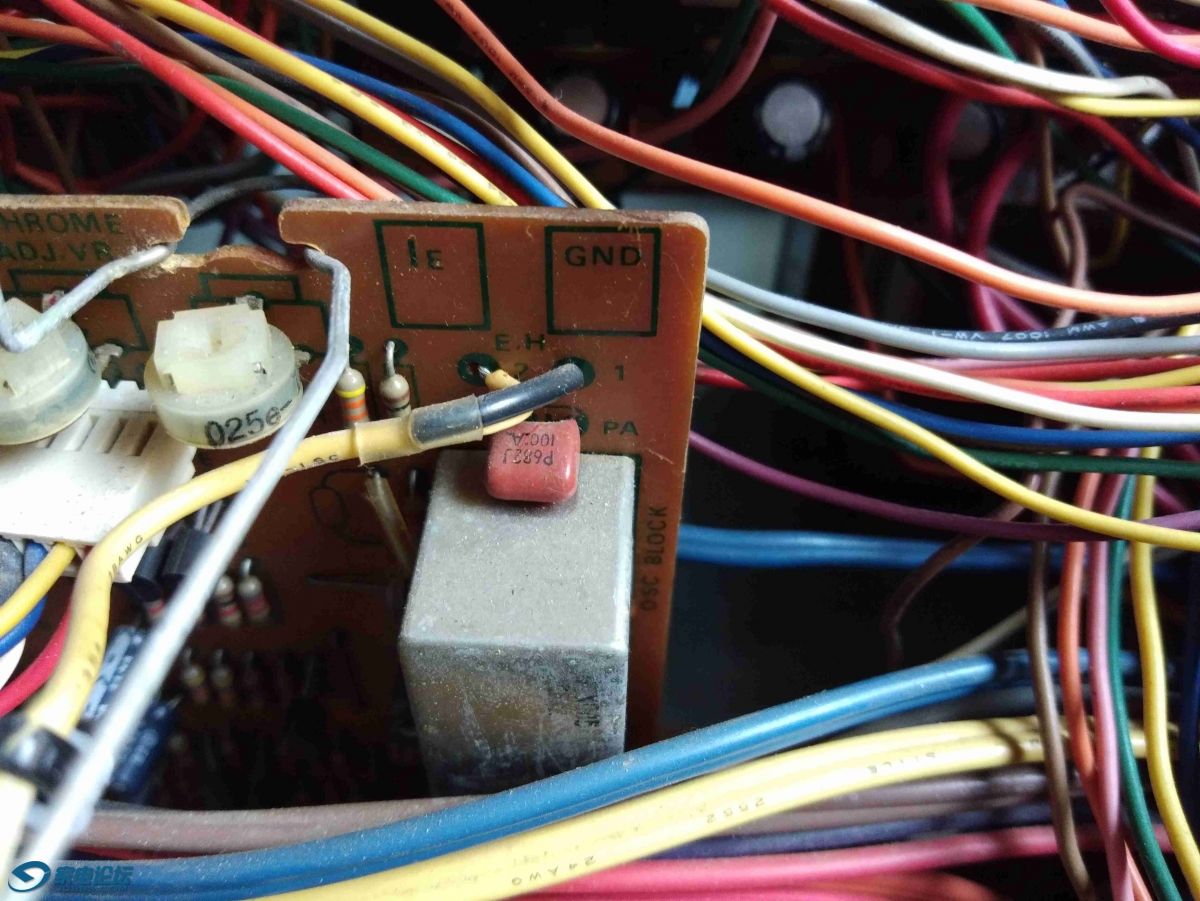

7，早期A1的cal跟后面机器叫法不同，A1和A9都叫Aotu BLE系统，对应面板上录音步骤依次是basi leve,eq 放入标准空白一类带，按一件Aotu BLE按键，机器会依次调base leve eq所以接下来调整一类带base 电位器(这里由于年久失修，信号发生器不正常工作，所以base信号发生器周边的电容等一大推原件都要一一换掉排除故障leve eq 的也是)，在调整这个之前要把录音板电平调准，用函数信号发生器输入电平，面板切换到音源，放入标准一类空白带开始录音，输出接上四位半万用表，面板输入旋钮调到卡位，依次调整左右声道板电位器输入电平，使左右声道电平输入输出一致(输入电平调整正确再调Base leve eq)。（已经找到维修手册，只是还没完全翻译）
8，只有输入输出电平正常工作了cal才会正常工作，自动偏慈原理和手动偏慈操作原理相对应。
9，磁带在不断的自动过程中检测计算这三个信号以达到录音前最佳工作偏慈电流，所以这里的通调思路没有按照维修手册的步骤，也是熟悉磁带机工作原理后所得出的步骤罢了。
10，以上调成后放入一盘普通Tdk一类带录音，一健Aotu BLE很快就通过检测，放入音乐录音切换到带前后监听几乎听不出区别，当然只有磁带的底噪还有的。（这个都是机器正常后的状态，可惜现在还没有相对应的测试带，万用表，等，只能做简单的机芯保养工作，还有换电容也要搞）

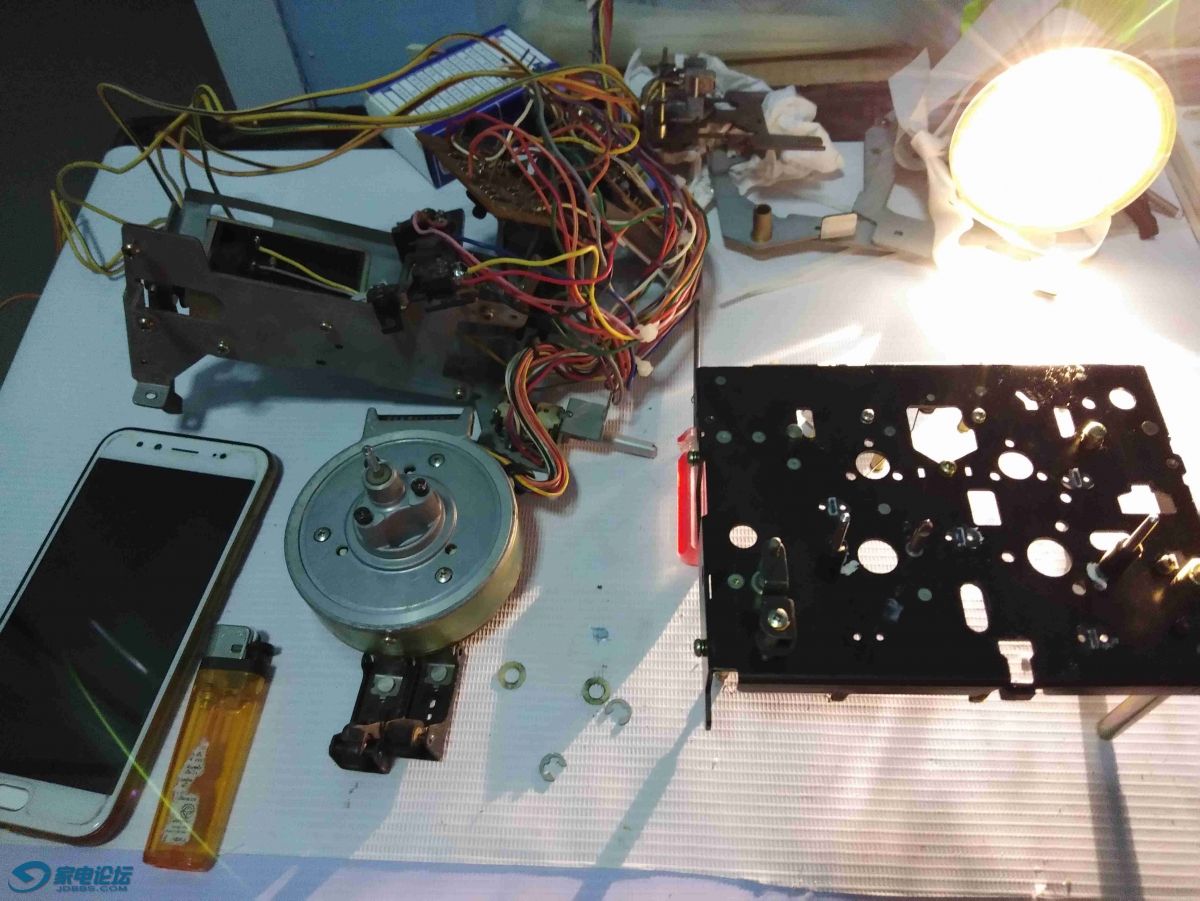

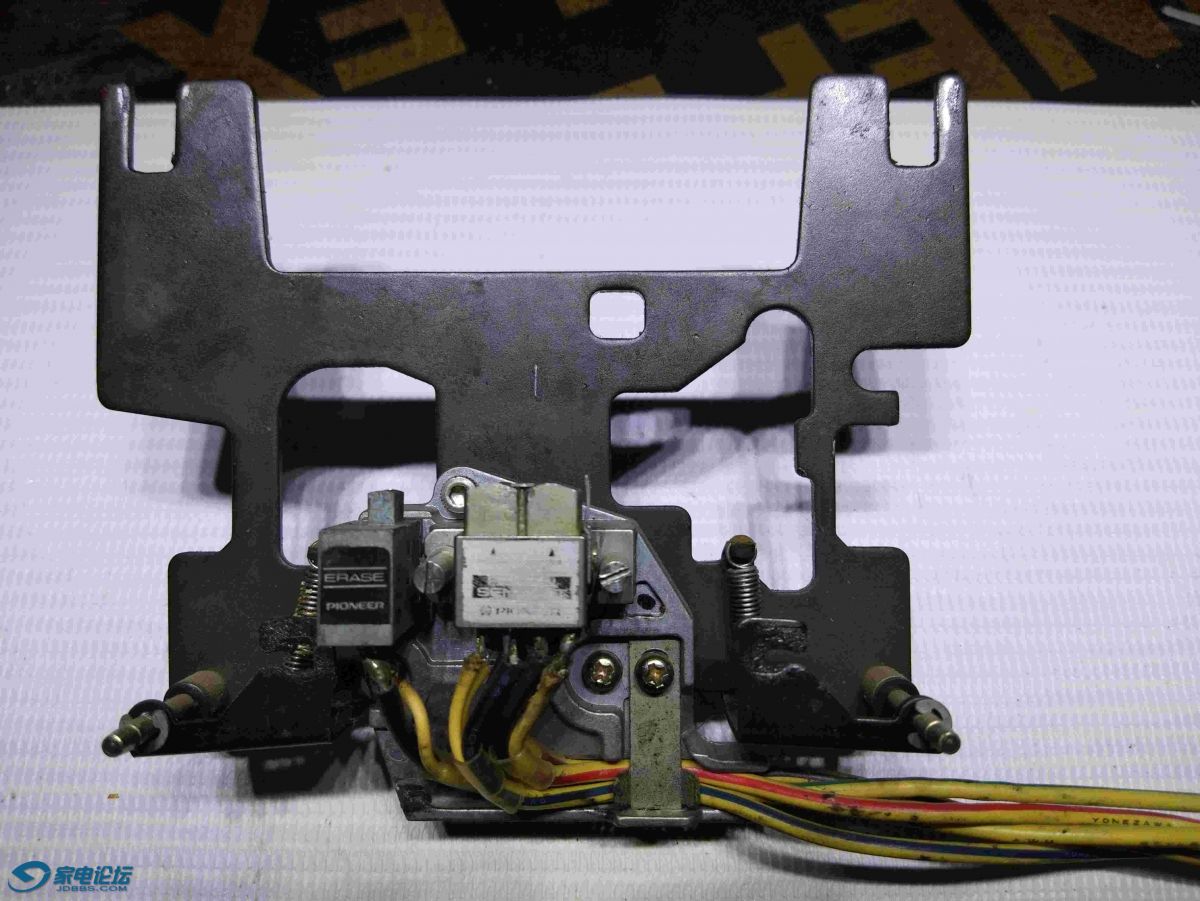

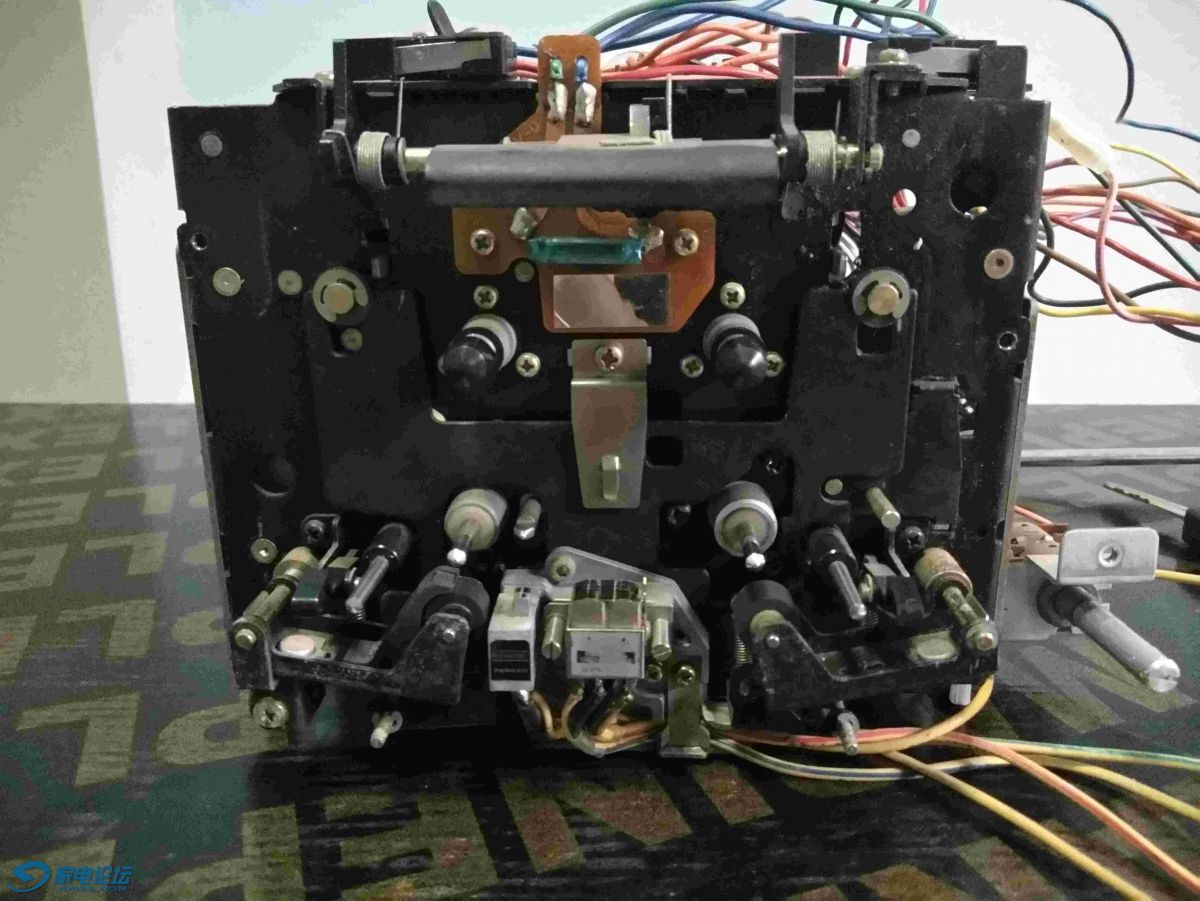

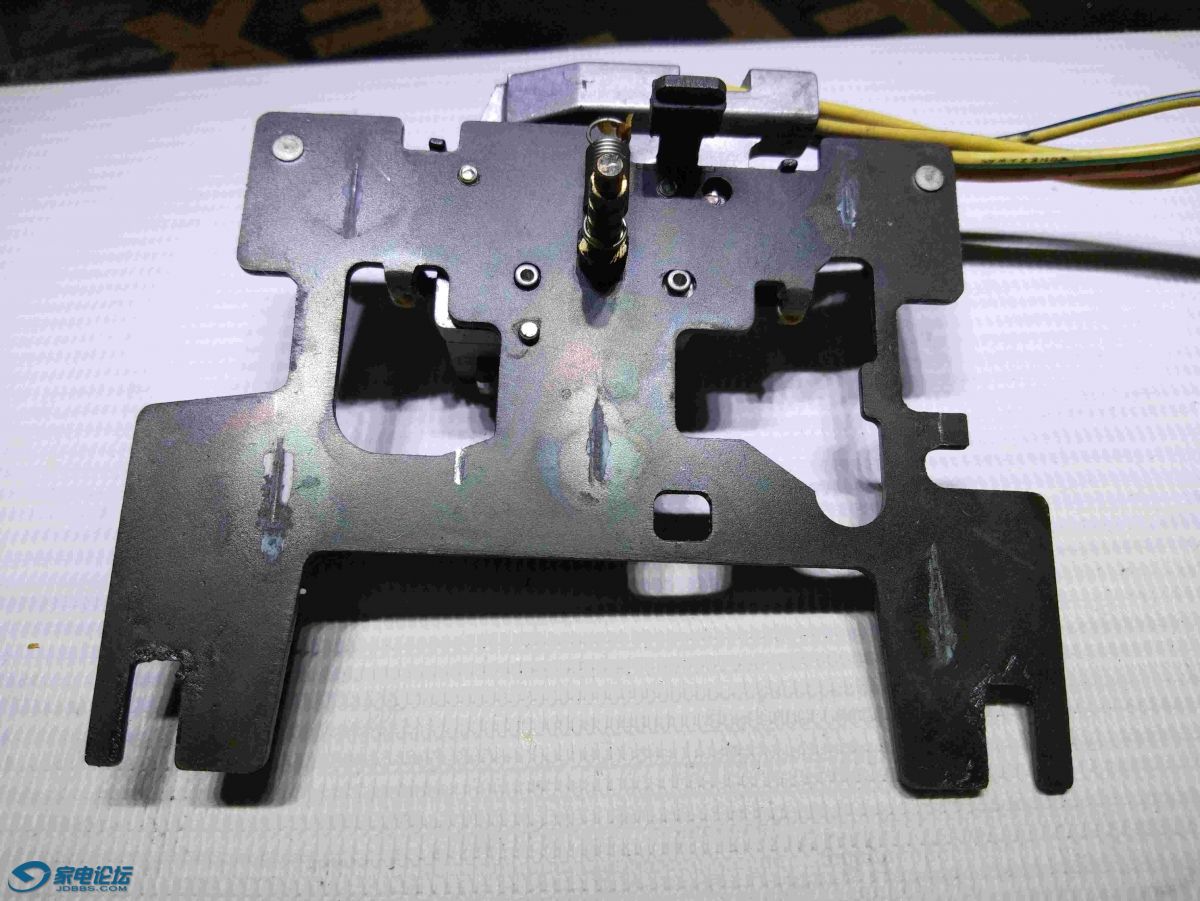

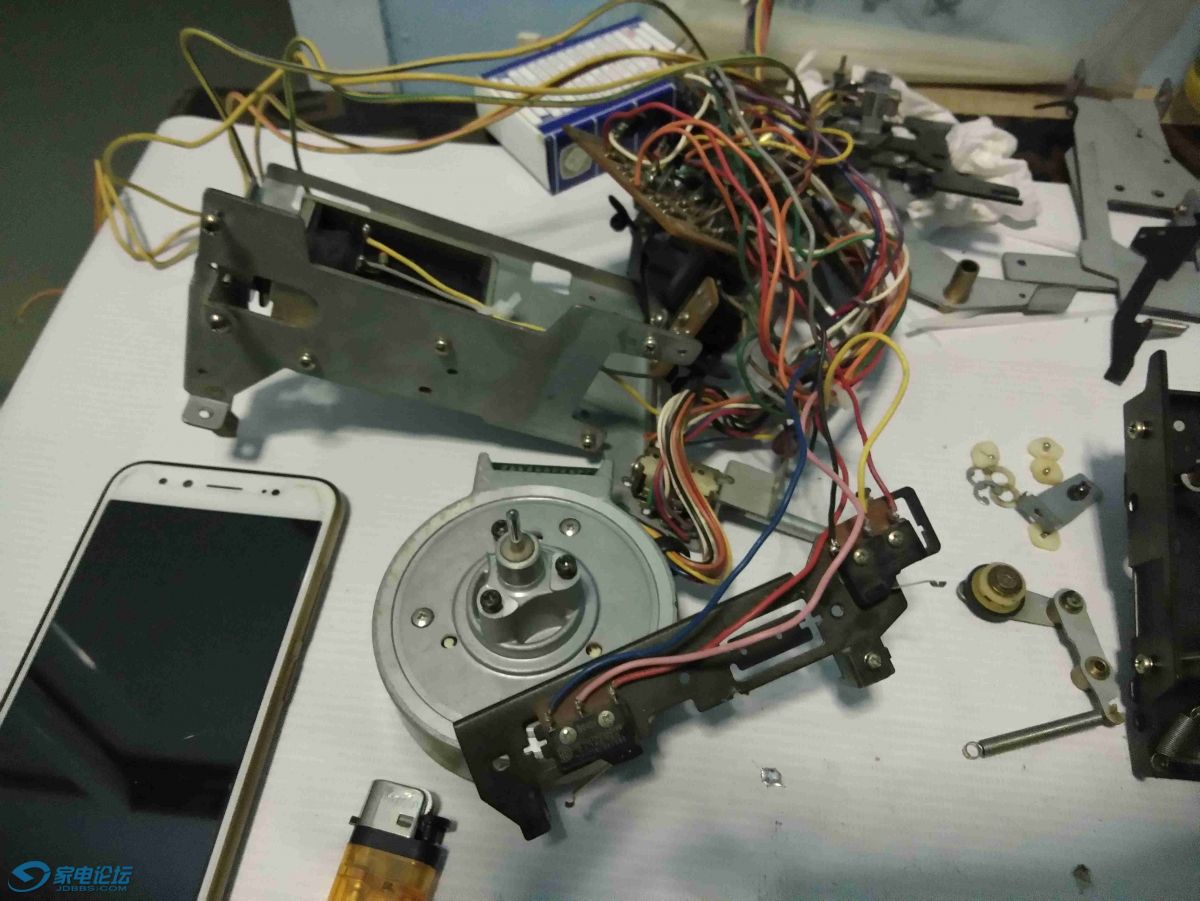

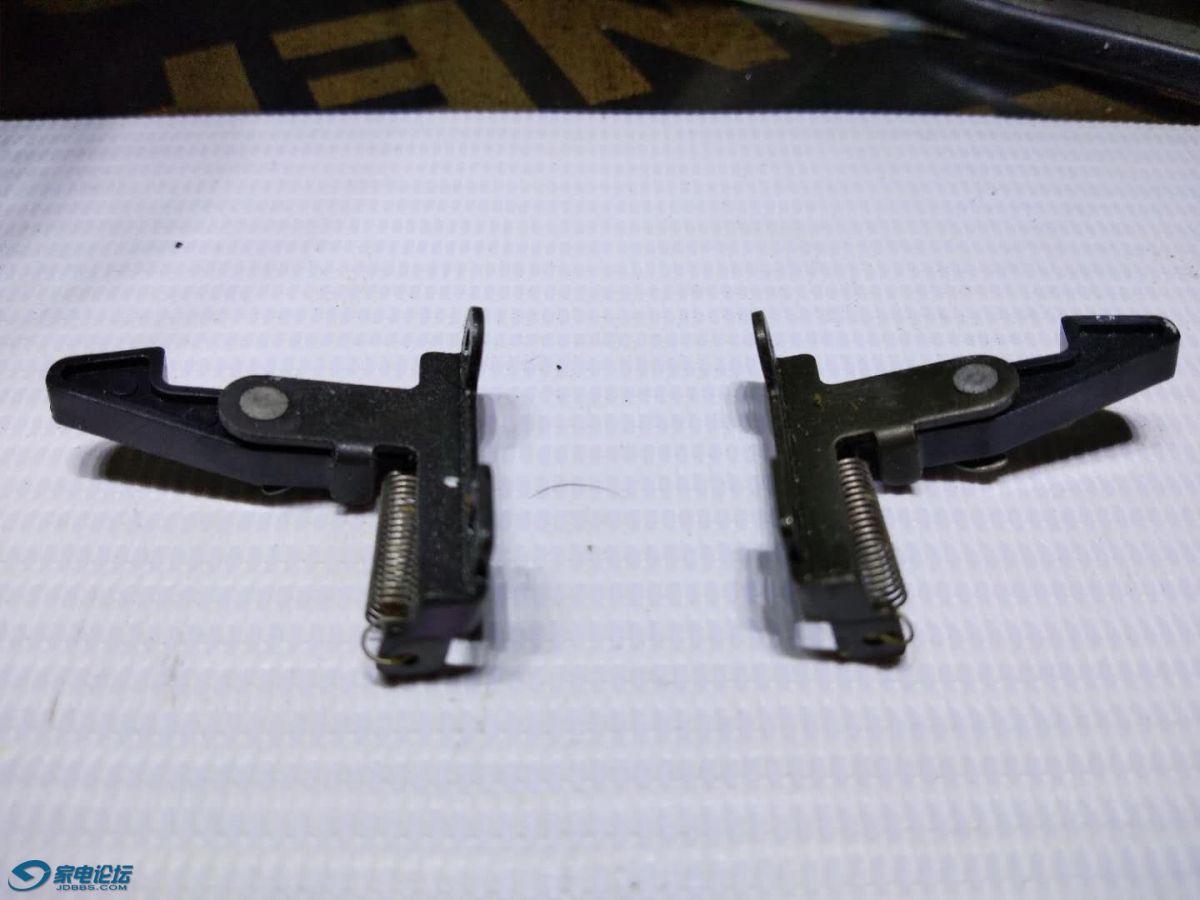

11.以上写了好一段时间，过程不一定完全正确，写之前没有找到维修手册，完全是整合之前一大推资料，自己边学出来的。接下来是机芯拆解保养阶段。
