带正反转功能的SONY卡座，只有一个电机

shadoweyes

故障机，跟机芯有关的按键没有反应。
通电后电机不转，测量电压如下：

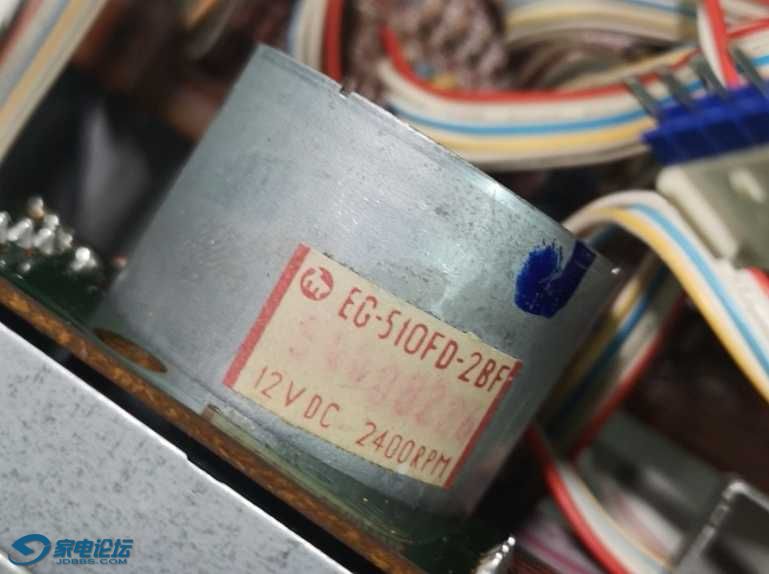

电机4针有标识，分别是- + RW PL
0-15-0-0伏

我觉得电机上电应该带动飞轮转的。
把电机拆下来，直接在正负极接15v电，也不转。

初步判断电机烧坏了，大家觉得呢？

顺带问下，电机4针里面的RW PL是啥意思，分别有什么功能呢？

活在生活

交易区新帖推荐

直接通电到电机都不转肯定是电机坏了

suline

四线电机要加调速电阻

shadoweyes

suline 发表于 2020-3-31 15:09
四线电机要加调速电阻

四线电机是有正反转功能的双向电机吗？

suline

shadoweyes 发表于 2020-3-31 16:42
四线电机是有正反转功能的双向电机吗？

这种带稳速电机大都是单向的，四线只不过把可调电阻外接，便于做双速控制

shadoweyes

交易区新帖推荐

补充测试
还是正负极接15v电源，不转。
手接触电机外壳，另一只手拿镊子触碰rw针，电机反转，触碰pl针，正转
感觉电机没有坏，明天上机试一试

前面拆开电机测电机后面的电路板，没有发现什么明显的问题，所以又装回去了

jaynew126

shadoweyes 发表于 2020-3-31 23:53
补充测试
还是正负极接15v电源，不转。
手接触电机外壳，另一只手拿镊子触碰rw针，电机反转，触碰pl针， ...

电机屁股撬开  里面有个电路板 估计那玩意儿坏了

chenlifuyj

这种电机只正转，反转功能不是电机反转，是有机构让其反转的。

老顽豆

电机安装屁股朝里是反转，朝外是正转，卡座基本上是反转，收录机大部分是用正转，单马达的机子不会用正反转电机，正反转电机没有调速板，双马达以上的卡座，快进快倒开合仓门等才用到正反转。
