diy爆改数码卡座松下DCC dc10普通磁头

莎士比羊 · 发表于 2020-3-17 14:22

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

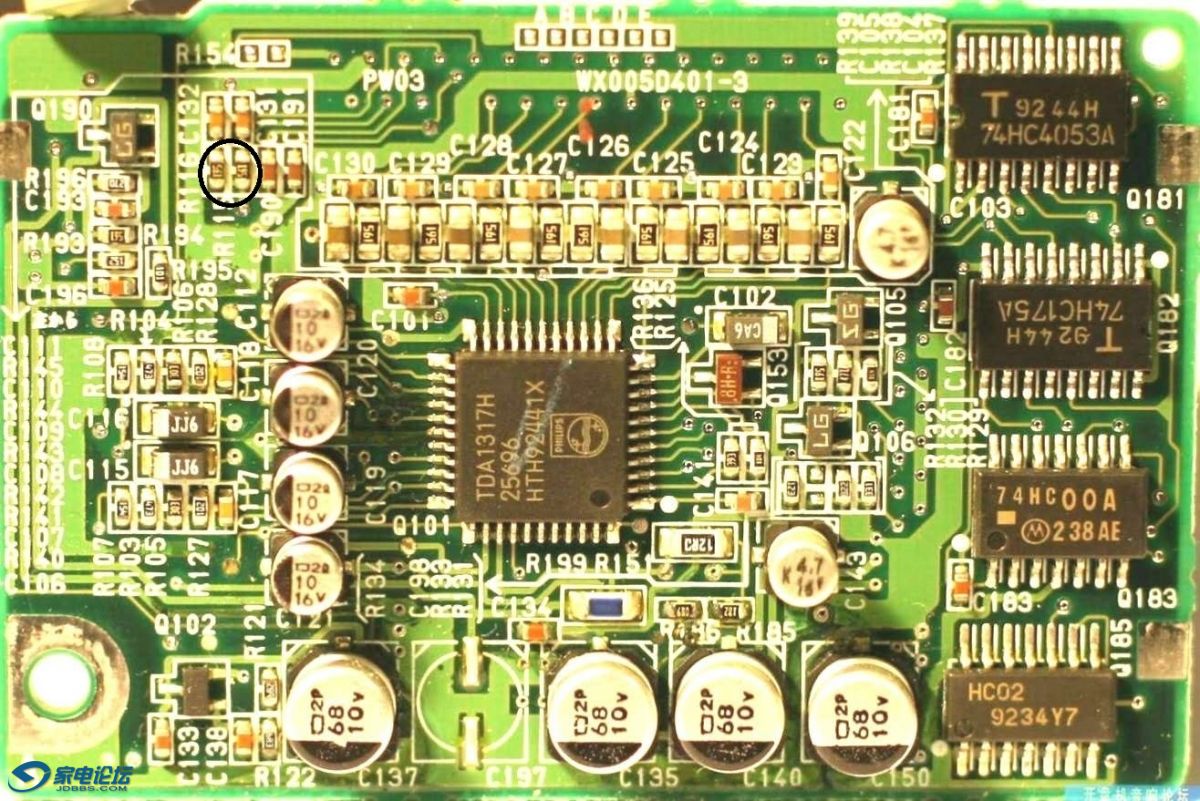

前日收了一台松下数码卡座DCC dc10，这款机与飞利浦DCC900有个通病，磁头板与DCC/ACC转换板的固态电容时间长了会漏液，更换完电容以后数码播放仍然无声，手头上没有示波器维修，为了让机机从新焕然生机，于是懂了改普通磁头的念头。先说说他的磁头原理分为上下两个部分，显微镜上可以看到，磁头靠机芯内侧的二分之一部分一次排列了8个数字磁极，外侧的二分之一排列了两个模拟声道磁极，根据测量和图纸可以看到磁头排线24,27为模拟磁头的L,R声道，28为地，可用普通磁头代替。再看磁头与底座是标准的旋转磁头机构，定位孔与普通磁头一模一样，非常便于改普通磁头。但是原机磁头只有9.5MM高度，而市面上购买到的大体旋转磁头高度为10.5mm,直接改装磁头过高会压迫磁带于铜片弹簧，导致走带慢和磁头旋转时间不够卡壳。解决方法就是将普通磁头用角磨机打平1MM与原磁头高度一致。打磨平是个功夫活，水平度要高度一致，不能有切斜角。打磨完底部的定位孔要从新钻孔。由于底座有凸出机构，焊接磁头线时要把磁头的接线板去除，用柔软的磁头线直接焊接在磁头引脚上，尽量降低焊点凸起高度。如果不想那么麻烦就买一个9.5MM高度的磁头，但是我找了几个都是320欧的小磁头，不懂音质如何，所以买了220欧大磁头改装。最后就是电路板改装，原机磁头放大电路中，有一路偏磁电压直接接入磁头，我搞不懂原机磁头的原理为何在工作时要通6.4V电压，如果用普通磁头接原机电路是会出现高频噪音，而且磁带也会被磁化。所以必须把原磁头板上的电阻R115，R116电阻断开。就算改装完成了。这是无损改装的一种，普通磁头用原机电路放大倍数不够，如果播放10db电平的磁带，改装后只能到0db，线路输出到功放部分还得加前级才能达到听觉效果。然而我是把原机磁头放大版拆除，另加了一块磁头放大板，从变压器整流输出接电，不能从主板接电，因为主板上±12V有两个限流电阻，直接接电原机音频部分会因为电流降低破音。增加的磁头放大输出端，接在dcc/acc转换板旁边有根RL音频线上，改装完成。哈哈，这机器有个非常牛的功能，使用普通磁头播放模拟带，居然也可以同轴和光纤输出，用天龙1000 DAT可以解码。也就说这是一台带数字输出的卡座。可以进行数字输出解码播放。大概也是一个多余的功能。仅供玩家们参考。哪个高手可以指点一下修数字部分。
